通信接口：UART
工作频率：410.125～493.125MHz
发射功率：22dBm
通信距离：5km
产品尺寸：14*20mm 产品重量：1.95g ±0.05g

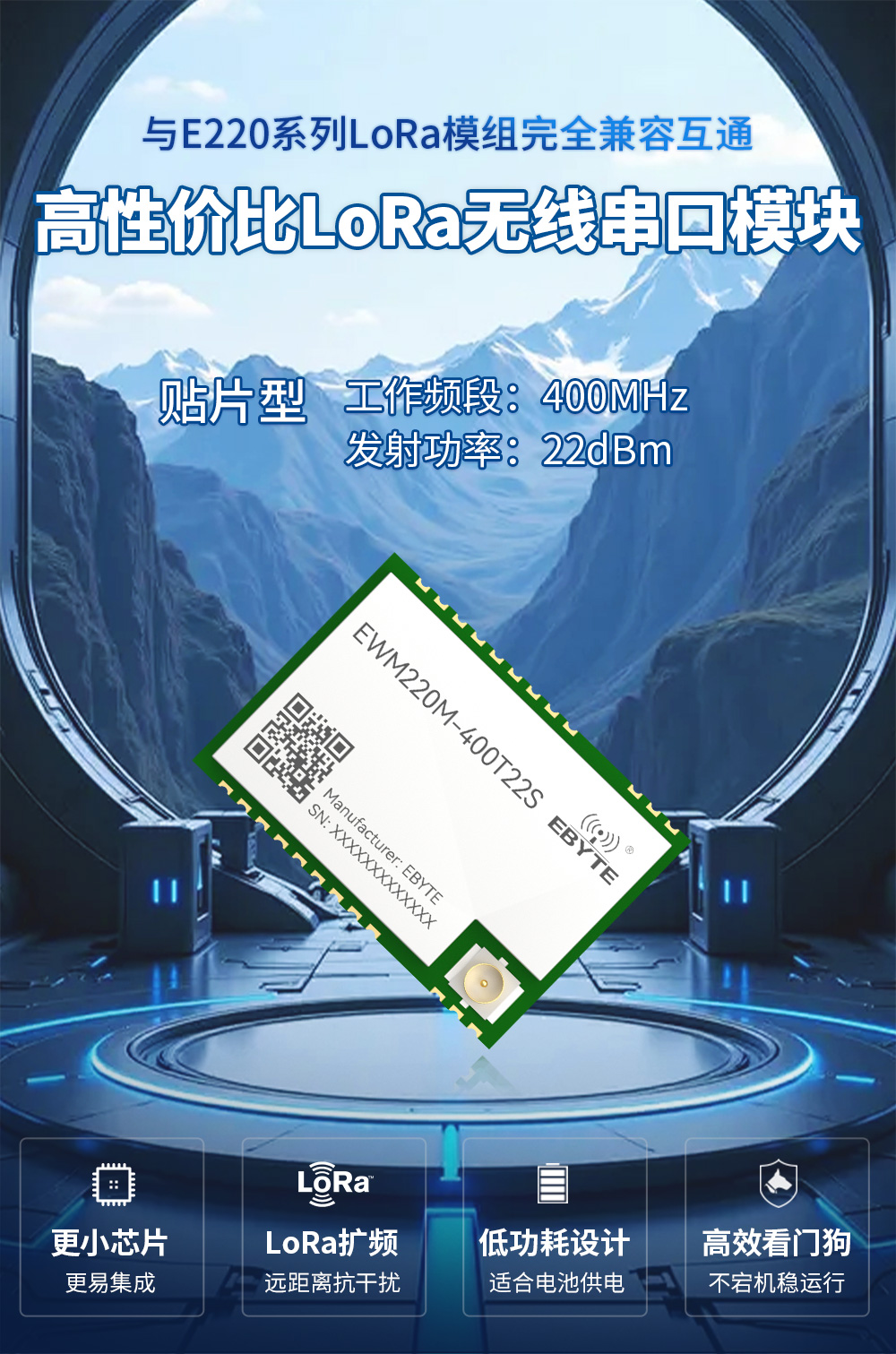

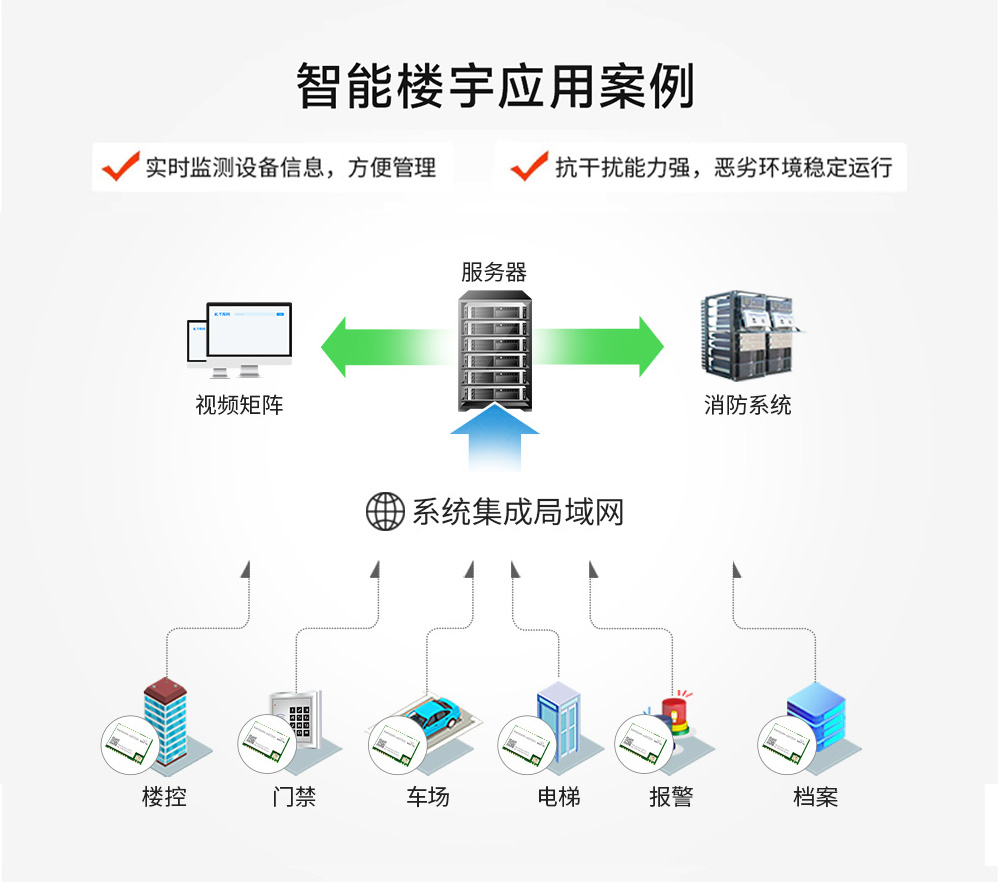

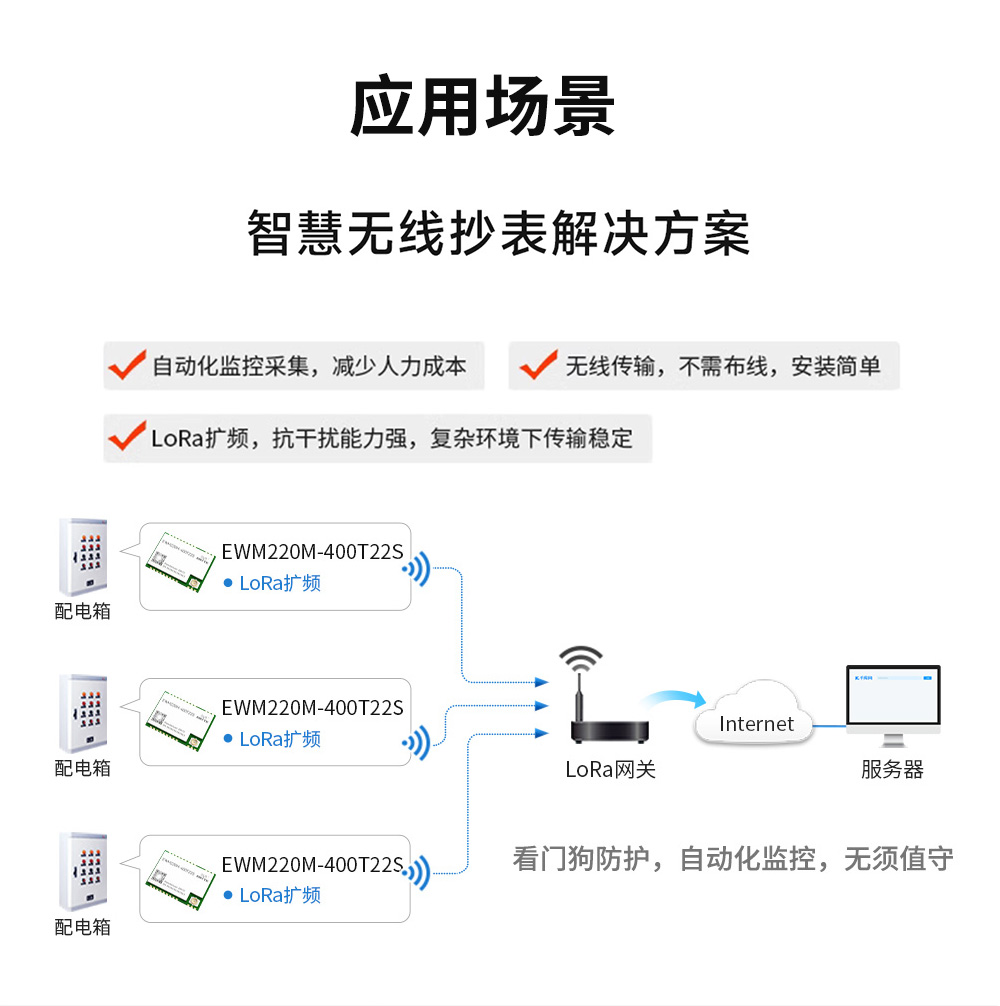

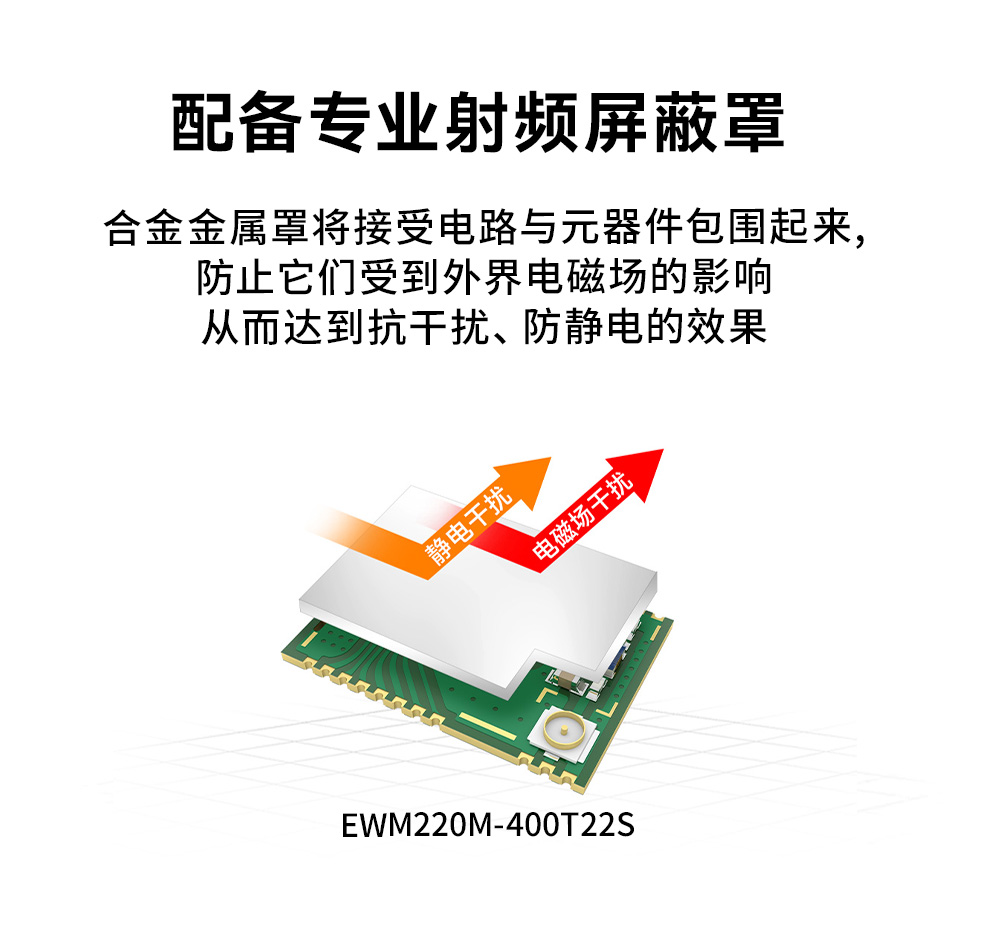

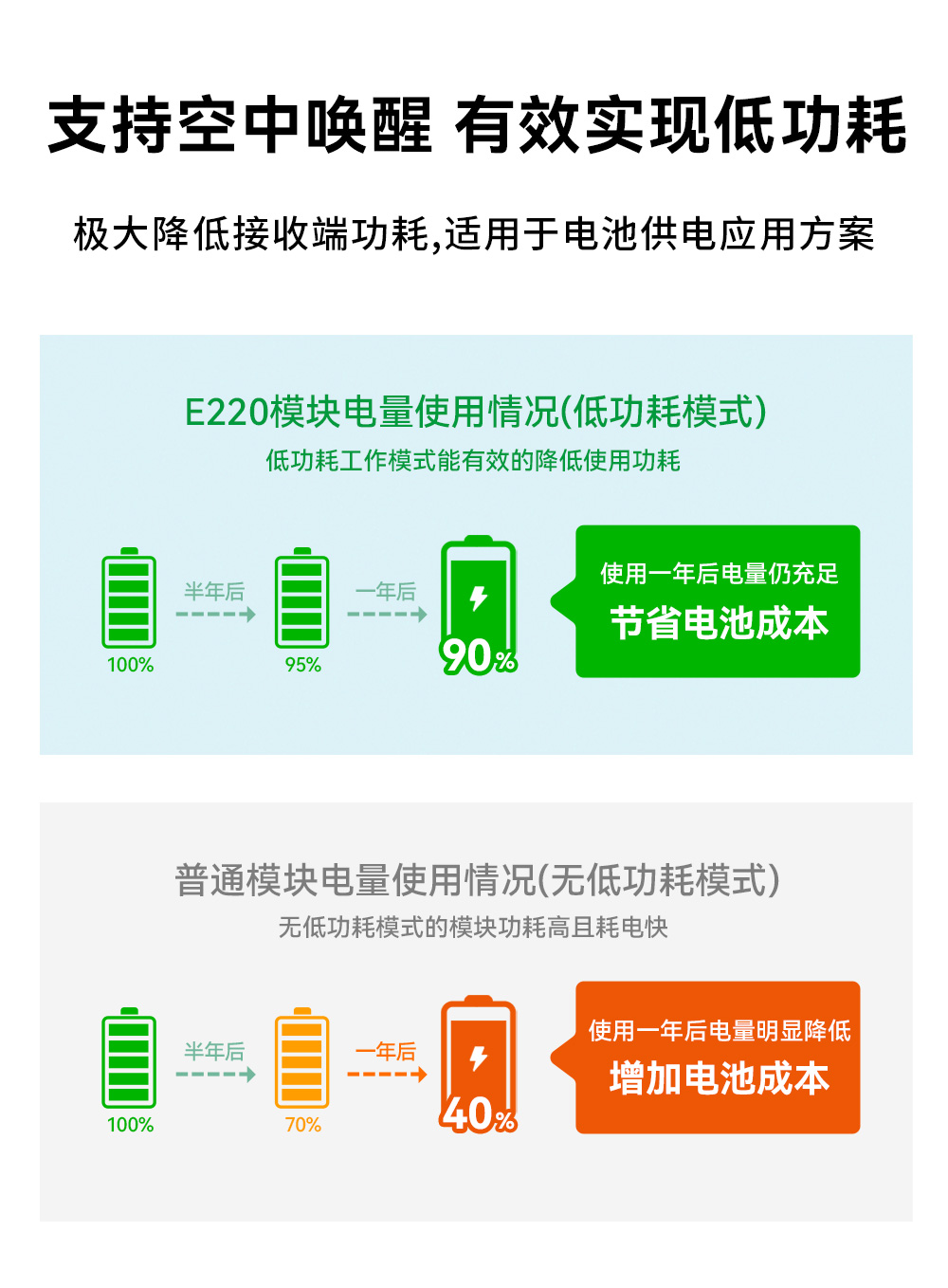

产品简介：EWM22M-400T22S是一款超小尺寸的低成本无线串口模块（UART），具有多种传输方式，采用和E22完全兼容互通的LORA通讯技术，最大发射功率22dBm，工作在400频段。采用LoRa扩频技术，TTL电平输出，兼容3.3V的IO口电压。该LoRa模块速度更快，功耗更低，体积更小；支持空中唤醒、无线配置、信道监听、自动中继组网、通信密钥等功能，支持分包长度设定，可提供定制开发服务。
| 射频参数 | 单位 | 性能参数 | 备注 |
| 最大发射功率 | dBm | 22.0±1 | - |
| 接收灵敏度 | dBm | -130 | 空中速率为2.4kbps |
| 参考距离 | M | 5K | 晴朗空旷，天线增益5dBi，天线高度2.5米，空中速率2.4kbps。 |
| 工作频段 | MHz | 410.125～493.125MHz | 支持 ISM 频段 |
| 空中速率 | bps | 2.4K～62.5K | 用户编程控制 |
| 阻塞功率 | dBm | 10 | 近距离使用烧毁概率较小 |
| 发射长度 | Btye | 240 | 可通过指令设置分包32/64/128/240字节发送 |
| 电气参数 | 单位 | 参数 | 备注 | |
| 工作电压 | V | 2.7～5.5 | ≥5V 可保证输出功率，超过 5.5V 永久烧毁模块。 | |
| 通信电平 | V | 3.3V | 使用5V TTL 有风险烧毁 | |
| 功耗 | 发射电流 | mA | 110 | 瞬时功耗@22dBm |
| 接收电流 | mA | 8 | ||
| 休眠电流 | uA | 3 | 软件关断 | |
| 工作温度 | ℃ | -40～+85 | 工业级设计 | |
| 硬件参数 | 参数 | 备注 |

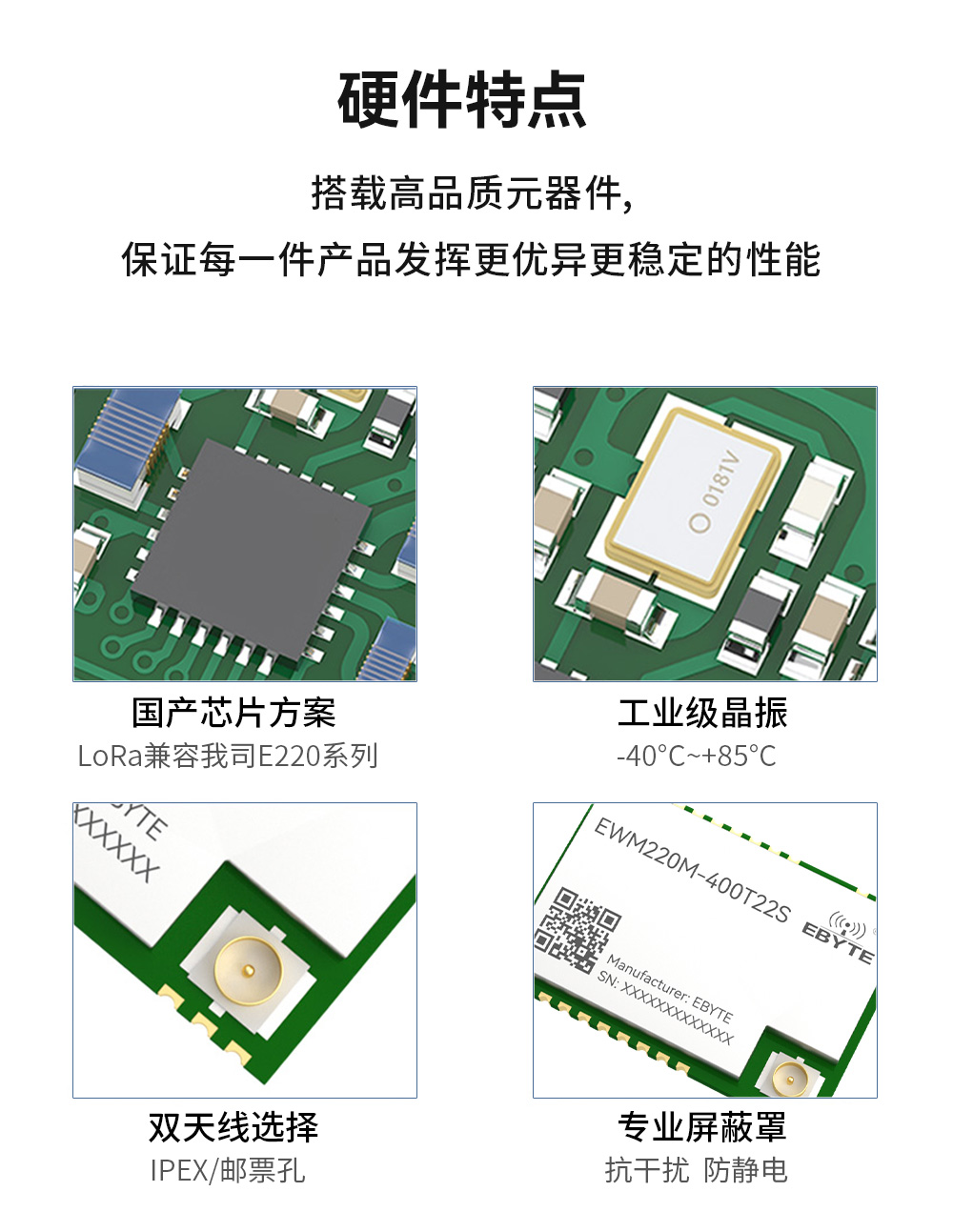

| 晶振频率 | 32MHz | 工业级高精度晶振 |
| 调制方式 | LoRa | LoRa调制技术 |
| 接口方式 | 1.27mm邮票孔 | |
| 通信接口 | UART串口 | TTL电平 |
| 发射长度 | 240 Btye | 可通过指令设置分包32/64/128/240字节发送 |
| 封装方式 | 贴片式 | - |
| 缓存容量 | 1000Btye | - |

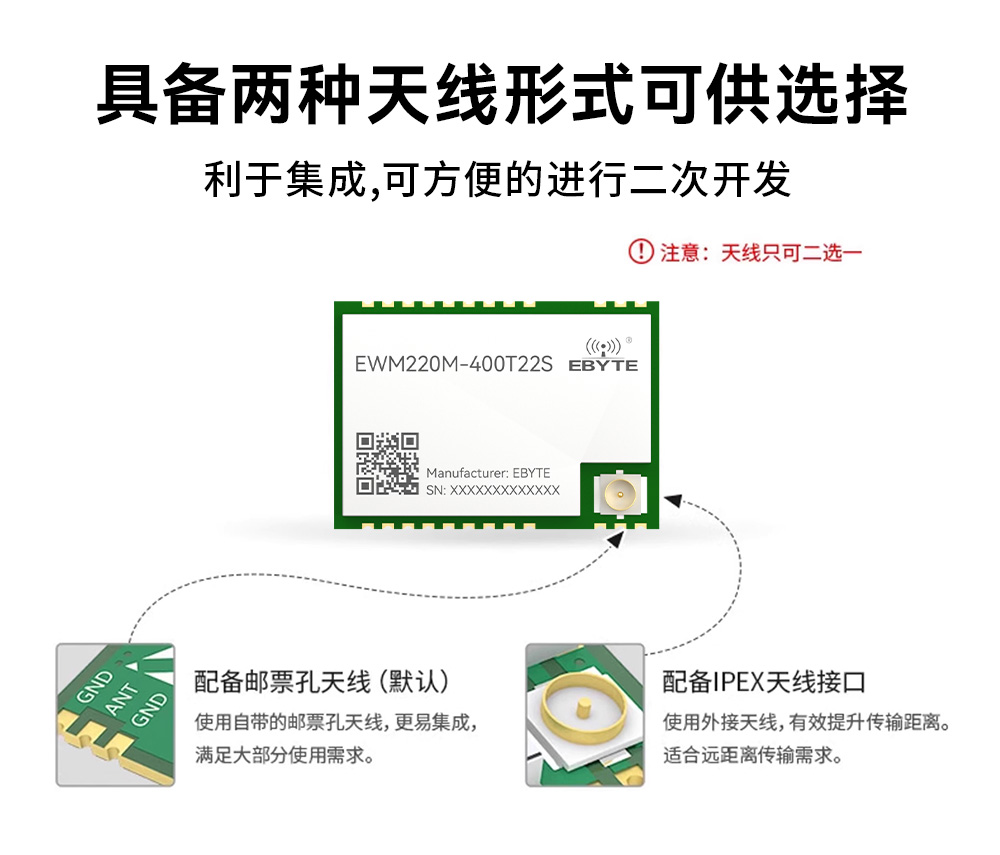

| 天线接口 | IPEX/邮票孔 | 等效阻抗约50Ω |

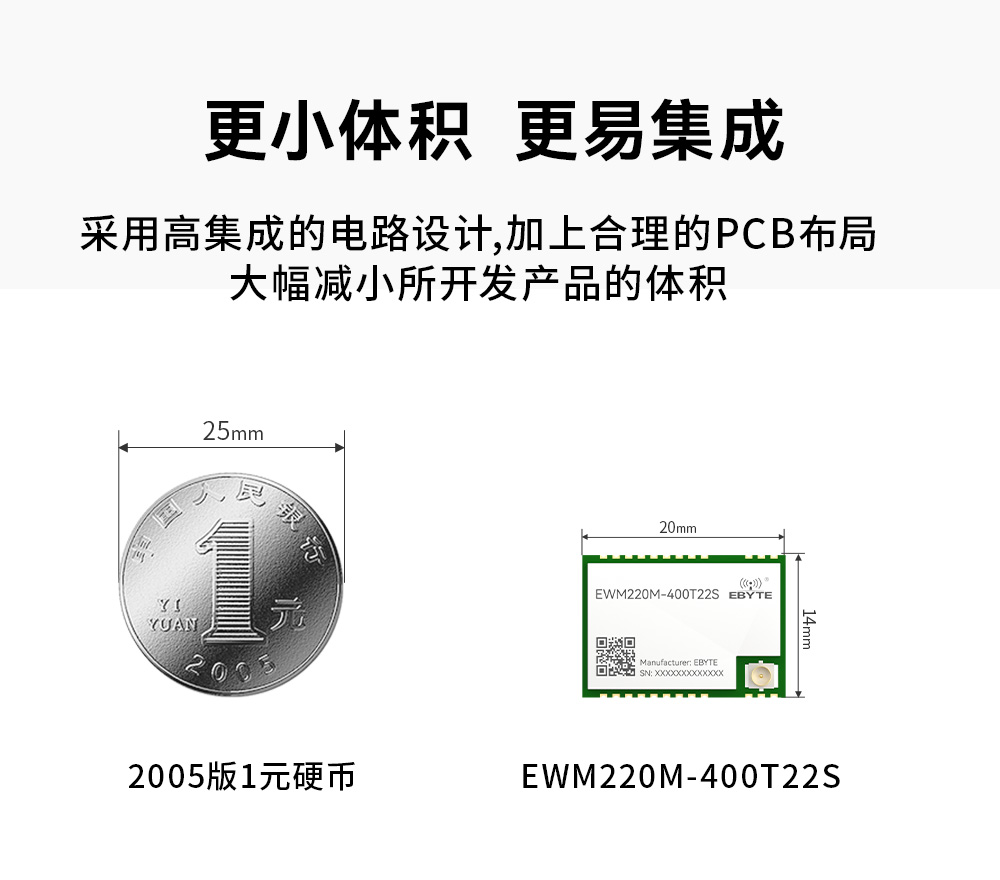

| 尺寸 | 14 * 20 mm | ±0.1mm |
| 产品净重 | 1.95g | ±0.05g |
| 引脚序号 | 引脚名称 | 引脚方向 | 引脚用途 |
| 1 | GND | - | 模块地线 |
| 2 | NC | - | 空脚(未开放使用，用户无需关心) |
| 3 | GND | - | 模块地线 |
| 4 | GND | - | 模块地线 |
| 5 | TX_EN | 输出 | 和RX_EN配合使用控制外部PA；不用则悬空 |
| 6 | RX_EN | 输出 | 和TX_EN配合使用控制外部PA；不用则悬空 |
| 7 | CLK | - | SWCLK 程序加载时的时钟引脚（悬空，用户无需连接） |
| 8 | DIO | - | SWDIO程序加载时的数据引脚（悬空，用户无需连接） |
| 9 | NC | - | 空脚(未开放使用，用户无需关心) |
| 10 | NC | - | 空脚(未开放使用，用户无需关心) |
| 11 | NC | - | 空脚(未开放使用，用户无需关心) |
| 12 | NC | - | 空脚(未开放使用，用户无需关心) |
| 13 | GND | - | 模块地线 |
| 14 | VCC | - | 模块电源正参考，电压范围：2.7～5.5V DC |
| 15 | TXD | 输出 | TTL 串口输出，连接到外部 RXD 输出引脚； |
| 16 | RXD | 输入 | TTL 串口输入，连接到外部 TXD 输出引脚； |
| 17 | M1 | 输入（极弱上拉） | 和 M0 配合，决定模块的 4 种工作模式（不可悬空，如不使用可接地） |
| 18 | M0 | 输入（极弱上拉） | 和 M1 配合，决定模块的 4 种工作模式（不可悬空，如不使用可接地） |
| 19 | AUX | 输出 | 用于指示模块工作状态；用户唤醒外部 MCU，上电自检初始化期间输出低电平；（可以悬空） |
| 20 | NC | - | 空脚(未开放使用，用户无需关心) |
| 21 | RESET | 输入 | 模块复位引脚，低电平复位. |
| 22 | GND | - | 模块地线 |
| 23 | ANT | - | 天线接口（高频信号输出，50 欧姆特性阻抗） |
| 24 | GND | - | 模块地线 |
