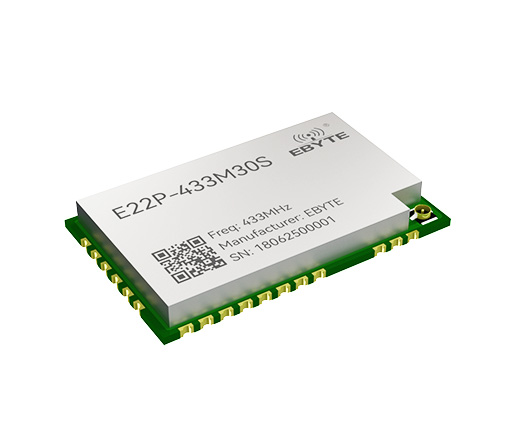

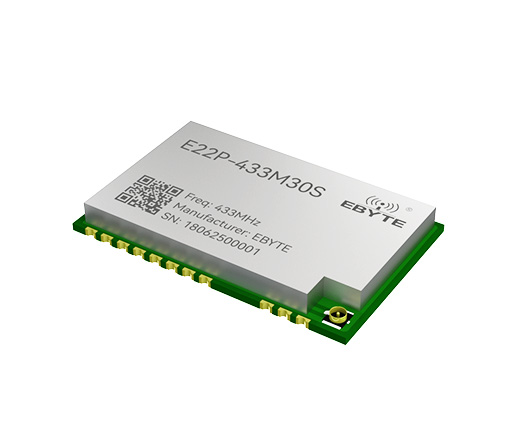

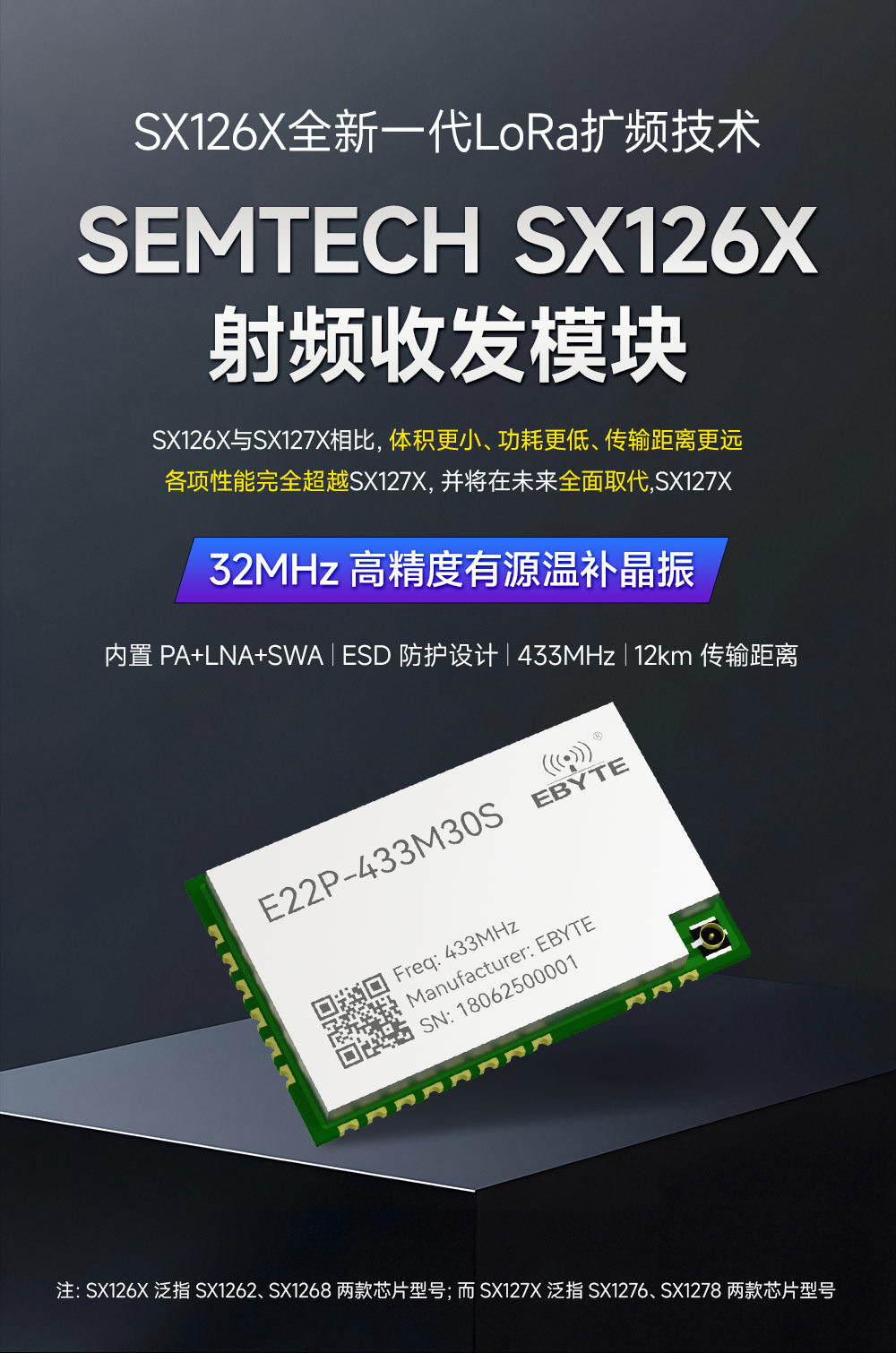

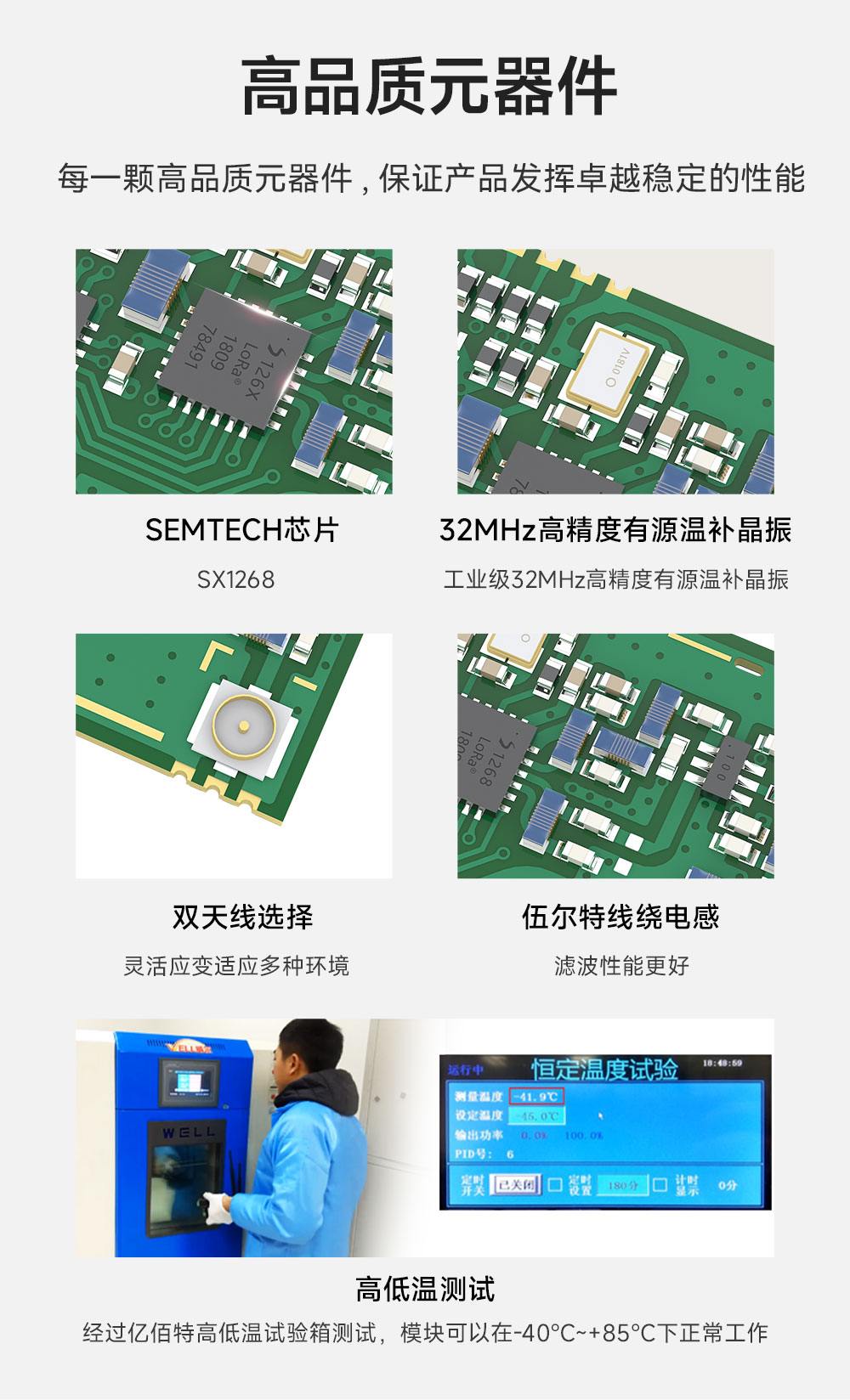

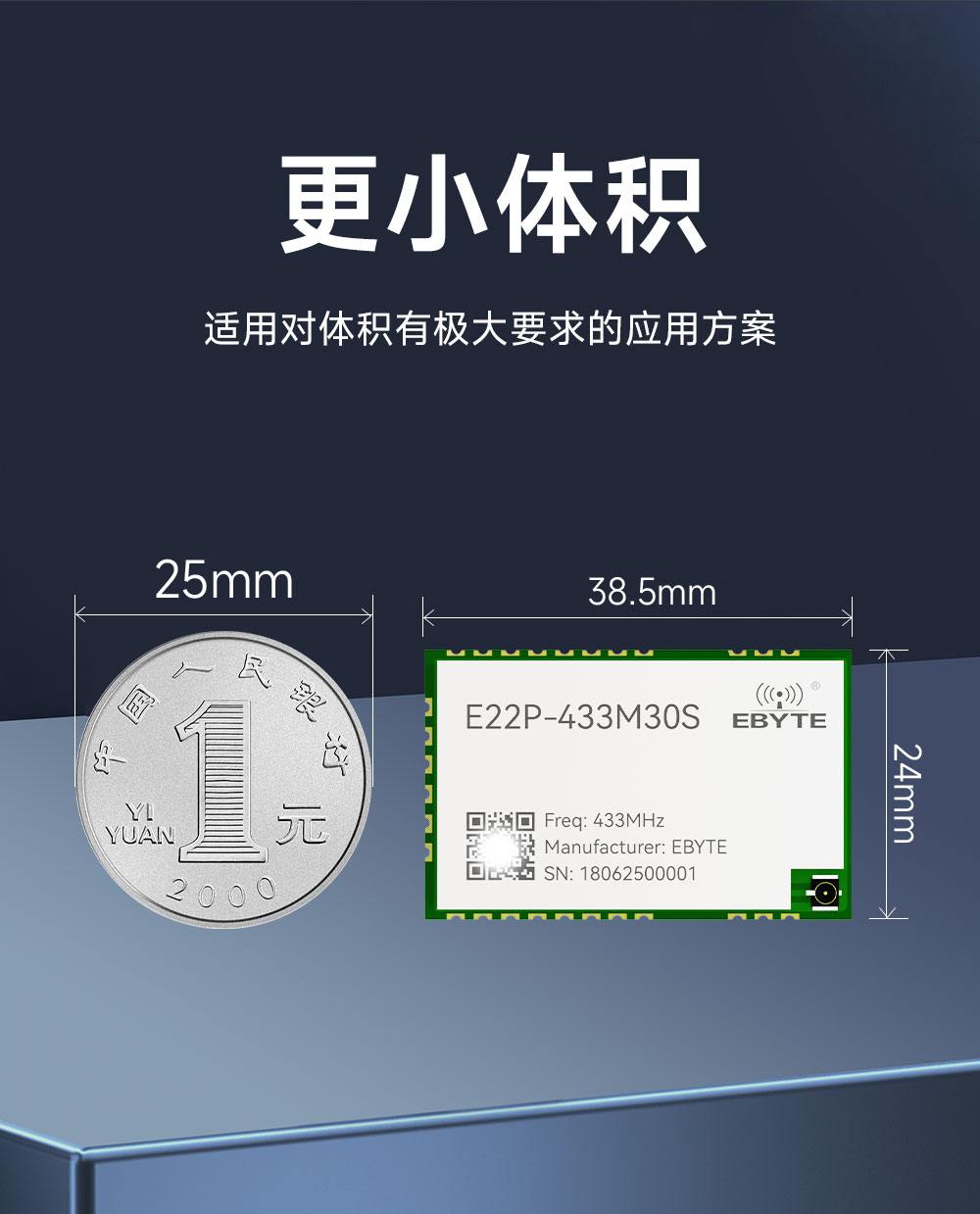

| 参数 | 描述 |
| 调制方式 | 新一代LoRa™调制技术 |
| 接口方式 | 1.27mm邮票孔 |
| 通信接口 | SPI，0～10Mbps |
| 晶振频率 | 32MHz高精度有源温补晶振 |
| FIFO | 255 Btye，单次发送最大长度 |
| 封装方式 | 贴片式 |
| 产品净重 | 5.1，公差士0.02g |
| 工作环境 | |
| 工作温度 | -40℃～+85℃，工业级标准 |
| 工作湿度 | 10～90%RH |
| 存储温度 | -40℃～+125℃ |
| 射频参数 | |

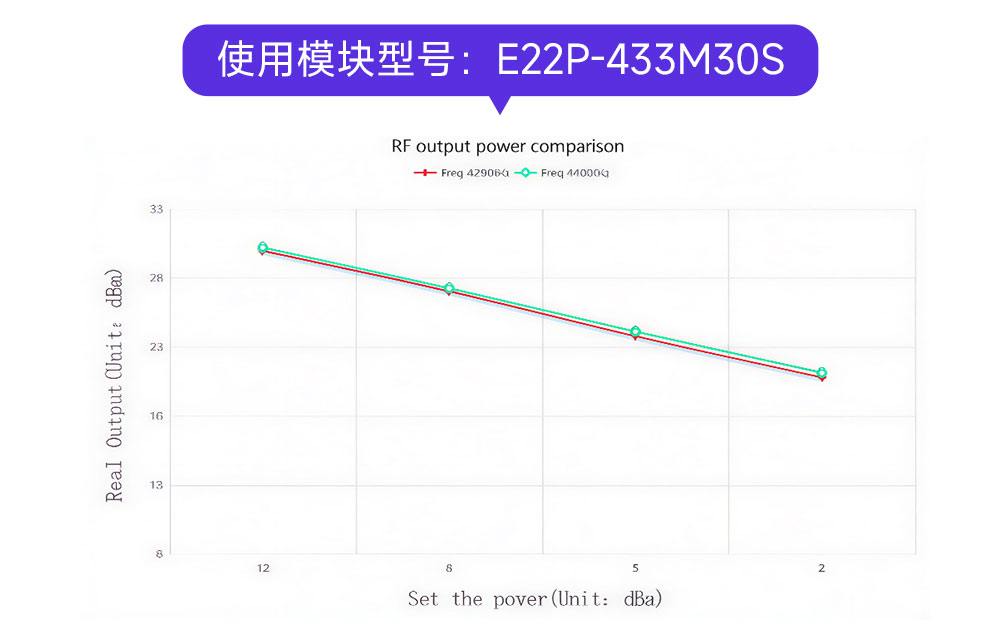

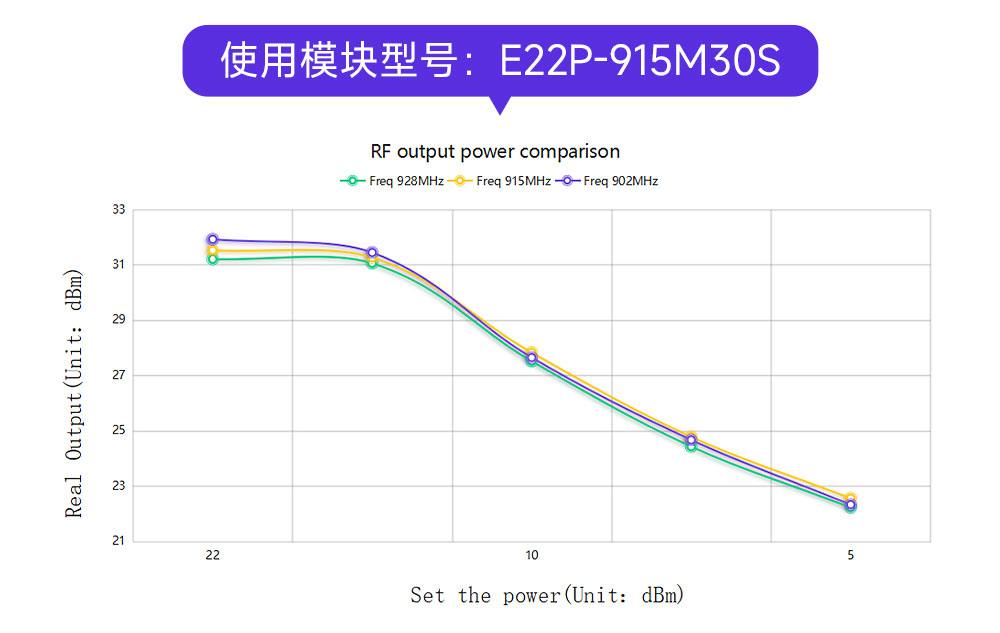

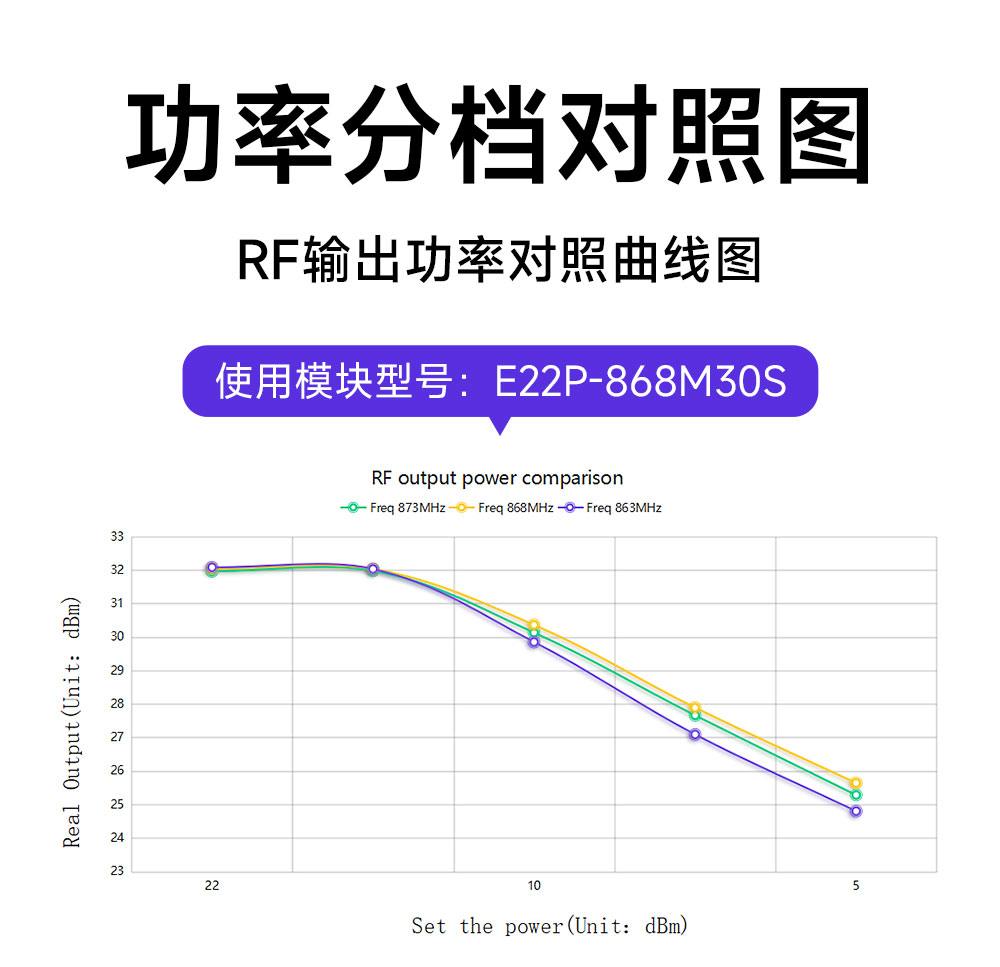

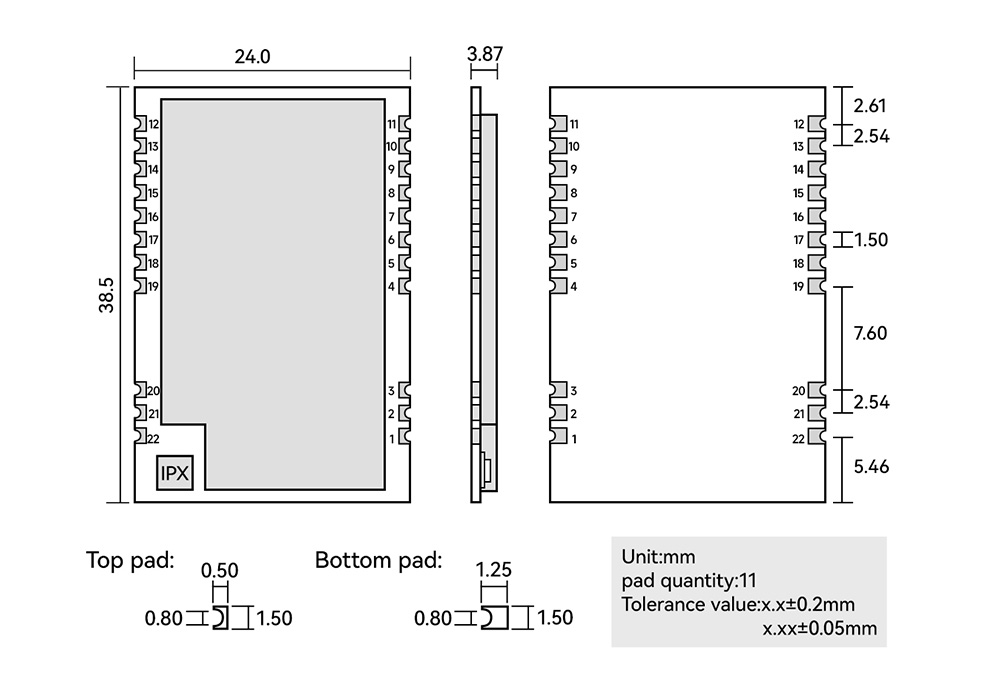

| 发射功率 | 30dBm=1000mW，功率多级可调,功率等级详情请见本文第四章节 |
| 工作频段 | 429MHz～440MHz，支持频段定制，适用于E22P-433M30S |
| 空中速率 | 0.018～62.5kbps，支持用户编程控制 |
| 阻塞功率 | 10dBm |
| 电气参数 | |
| 供电电压 | 3.3～5.25V，工作电压≥5V时，能满足输出功率需求，工作电压超过5.5V时有烧毁风险 |
| 通信电平 | 3.3V |
| 发射电流 | 600～670mA，瞬时功耗@30dBm |
| 接收电流 | ≈24mA |
| 休眠电流 | ≈2uA |
| 序号 | 引脚名称 | 引脚方向 | 引脚用途 |
| 1 | GND | - | 地线，连接到电源参考地 |
| 2 | GND | - | 地线，连接到电源参考地 |
| 3 | GND | - | 地线，连接到电源参考地 |
| 4 | GND | - | 地线，连接到电源参考地 |
| 5 | GND | - | 地线，连接到电源参考地 |
| 6 | TXEN | 输入 | 射频开关接收控制脚，连接外部单片机IO，逻辑控制请参考4.2章节。 |
| 7 | RXEN | 输入 | 射频开关发射控制脚，连接外部单片机IO或DIO2（详见SX1268手册），逻辑控制请参考4.2章节。 |
| 8 | DIO2 | 输入/输出 | 可配置的通用IO口（详见SX1268 手册） |
| 9 | VCC | - | 供电电源，范围3.3～5.25V（建议外部增加陶瓷滤波电容） |
| 10 | VCC | - | 供电电源，范围3.3～5.25V（建议外部增加陶瓷滤波电容） |
| 11 | GND | - | 地线，连接到电源参考地 |
| 12 | GND | - | 地线，连接到电源参考地 |
| 13 | DIO1 | 输入/输出 | 可配置的通用IO口（详见SX1268 手册） |
| 14 | BUSY | 输出 | 用于状态指示（详见SX1268手册） |
| 15 | NRST | 输入 | 芯片复位触发输入脚，低电平有效 |
| 16 | MISO | 输出 | SPI数据输出引脚 |
| 17 | MOSI | 输入 | SPI数据输入引脚 |
| 18 | SCK | 输入 | SPI时钟输入引脚 |
| 19 | NSS | 输入 | 模块片选引脚，用于开始一个SPI通信 |
| 20 | GND | - | 地线，连接到电源参考地 |
| 21 | ANT | - | 天线接口，邮票孔（50Ω特性阻抗） |
| 22 | GND | - | 地线，连接到电源参考地 |
