当前位置: 首页 >产品中心 >LoRa扩频(UART)>SX126X>E22-900T22U

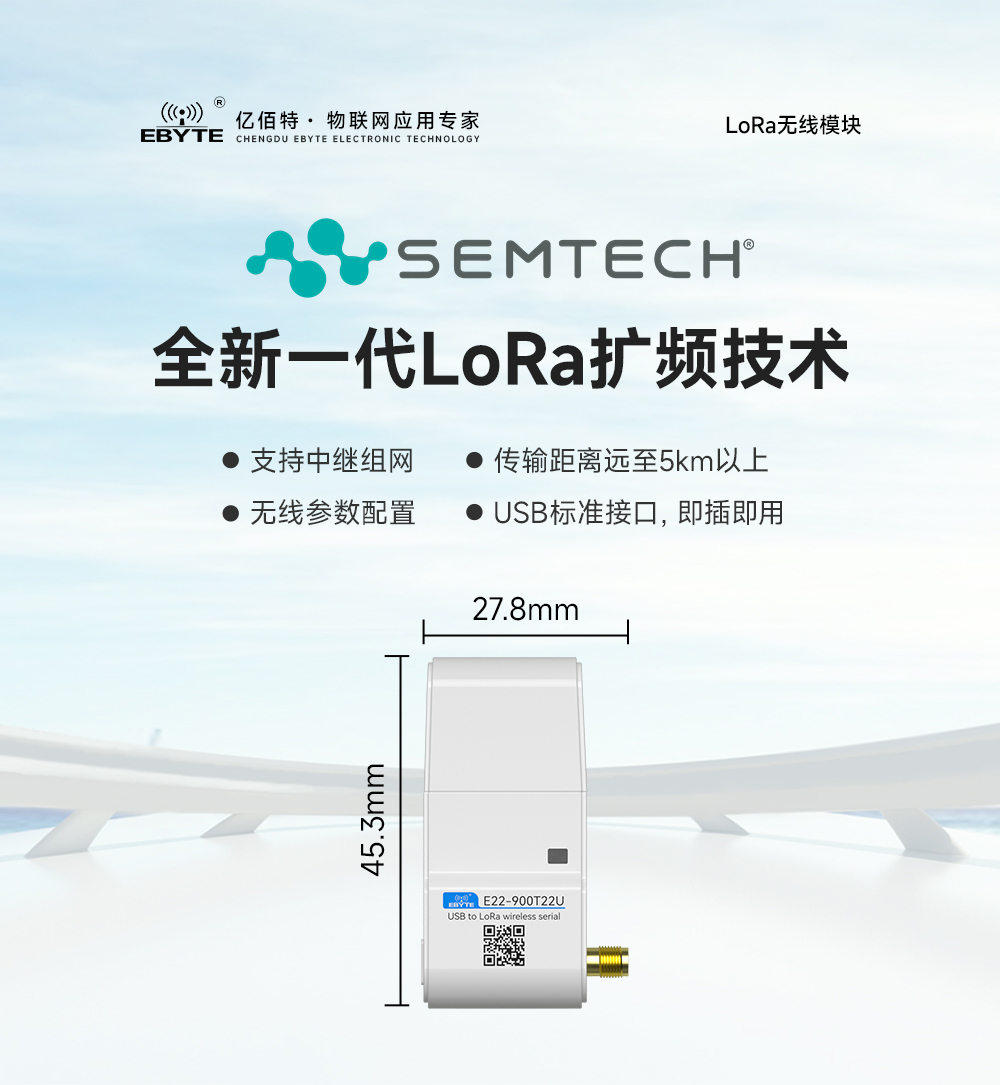

E22-900T22U USB接口lora模块

发射功率:22dBm

通信距离:5km

产品尺寸:45.3*27.8*11.2mm

产品重量:8.4±0.1g

产品简介:E22-900T22U是全新一代的LoRa无线扩频模块,基于SEMTECH公司LoRa方案设计的无线串口模块。具有多种传输方式,工作在850.125~930.125MHz(默认868.125MHz),LoRa扩频技术,5V的IO口电压,采用USB标准封装,方便用户开发使用。通信兼容E22-230T/400T/900T系列产品,支持波特率1200~115200bps。支持无线配置、载波监听、自动中继、通信密钥、升级固件等功能,支持分包长度设定,可提供定制开发服务。

E290-引流图

lora模块2-E220-T系列lora无线模块2-E22-T系列lora模块扩频技术lora模块无线技术

lora扩频模块
lora模块_02

lora模块_04
lora模块_05
lora模块_06
lora模块_07
lora模块_08
lora模块_09
lora模块_10
lora模块_11
lora模块_12
lora模块_13
lora模块_14
lora模块_15
lora扩频模块2
lora模块_17
lora模块_18

射频参数数值备注
E22-230T22UE22-400T22UE22-900T22U
工作频段220.125MHz~236.125MHz410.125~493.125MHz850.125~930.125MHzE22-400T22U支持ISM频段
发射功率22dBm软件可调,需用户自行开发设置
接受灵敏度-122dBm空中速率2.4 kbps
FIFO240 Byte可通过指令设置分包32/64/128/240字节发送
调制方式LoRa新一代LoRa 调制技术
实测距离5 Km晴朗空旷环境,天线增益5dBi,天线高度25米,空中速率2.4kbps


硬件参数参数值备注
通信接口USB-
封装方式直插式-
接口方式USB-
外形尺寸45.3*27.8*11.2mm士0.2mm,加外壳带帽
天线形式SMA-K外螺纹内孔,等效阻抗约 50Ω
产品净重8.4g士0.2g


电气参数最小值型值最大值单位备注
电源电压4.855.5V≥5.OV可保证输出功率 超过5.5V永久烧毁模块
发射电流-110-mA瞬时功耗
接收电流-14-mA-
工作温度-402085工业级设计
工作湿度106090%-
储存温度-402085-


USB接口lora模块引脚

序号名称功能说明
1轻触开关

用于模式切换,长按1.5s 以上,松开按键后,模式进行切换

2双色LED

用于指示模式及模块状态,绿色常亮指示传输模式,绿色闪烁指示数据传输过程:红色常亮指示配置模式,红色闪烁指示指令响应过程。

3USB接口

数据交换及电源供给

4SMA-K接口

SMA-K〔外螺纹内孔),天线接口
