发射功率：30dBm
通信距离：10km

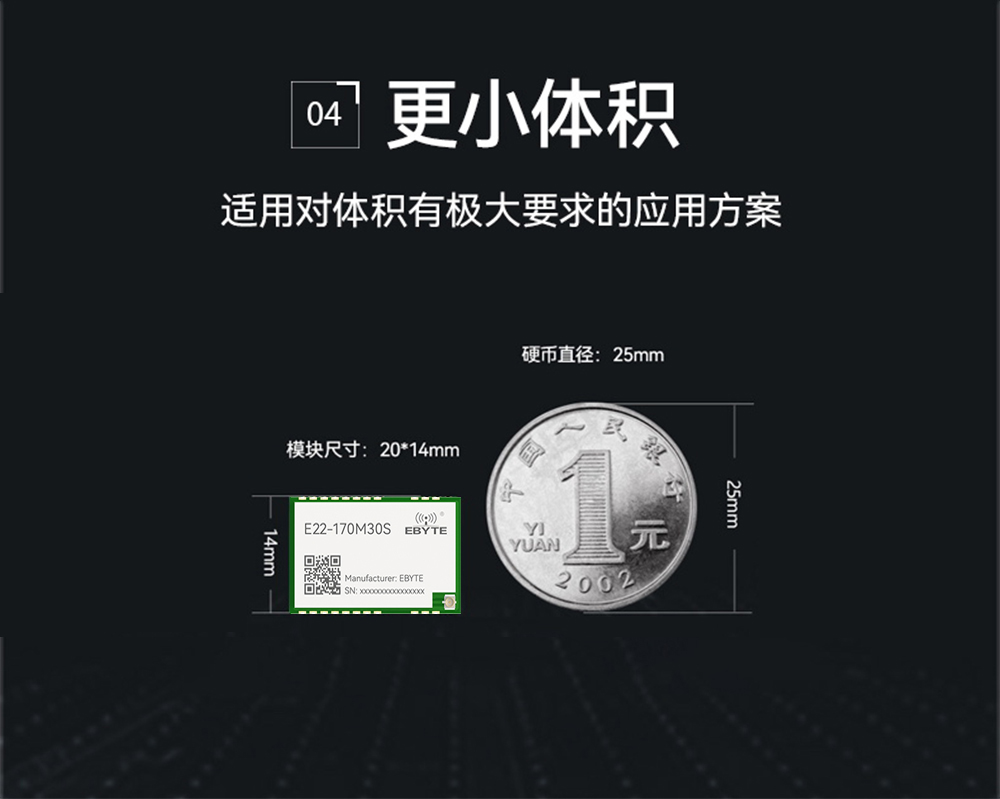

产品尺寸：24*38.5mm
产品重量：4.9±0.2g

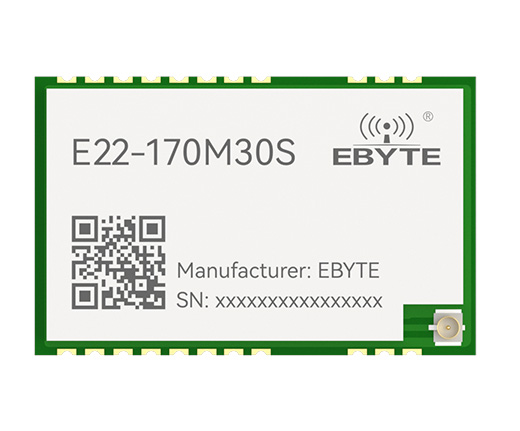

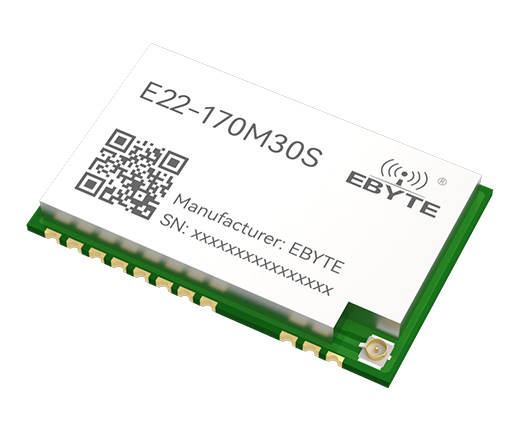

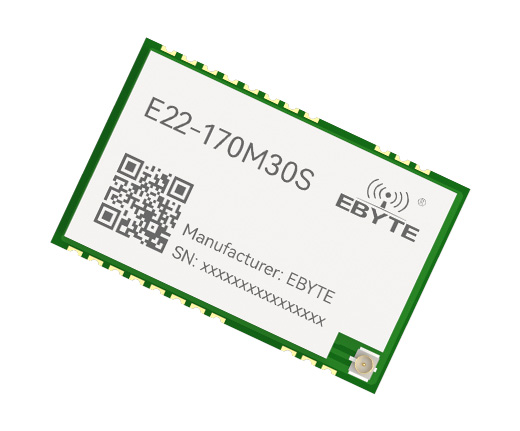

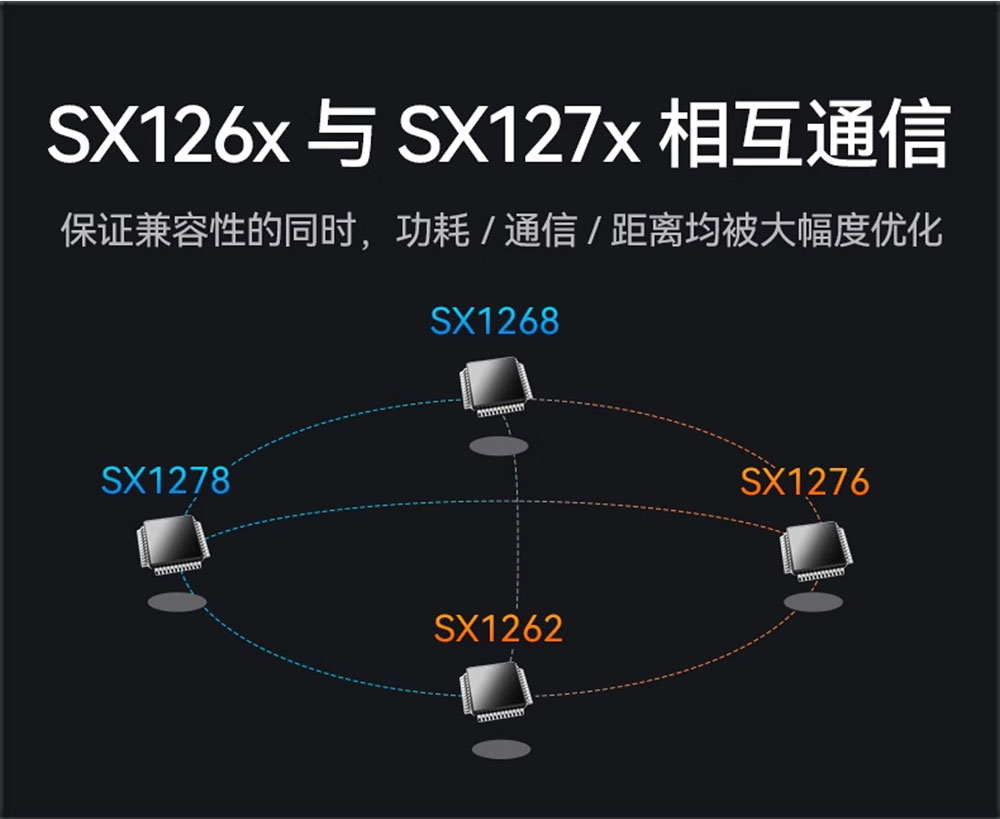

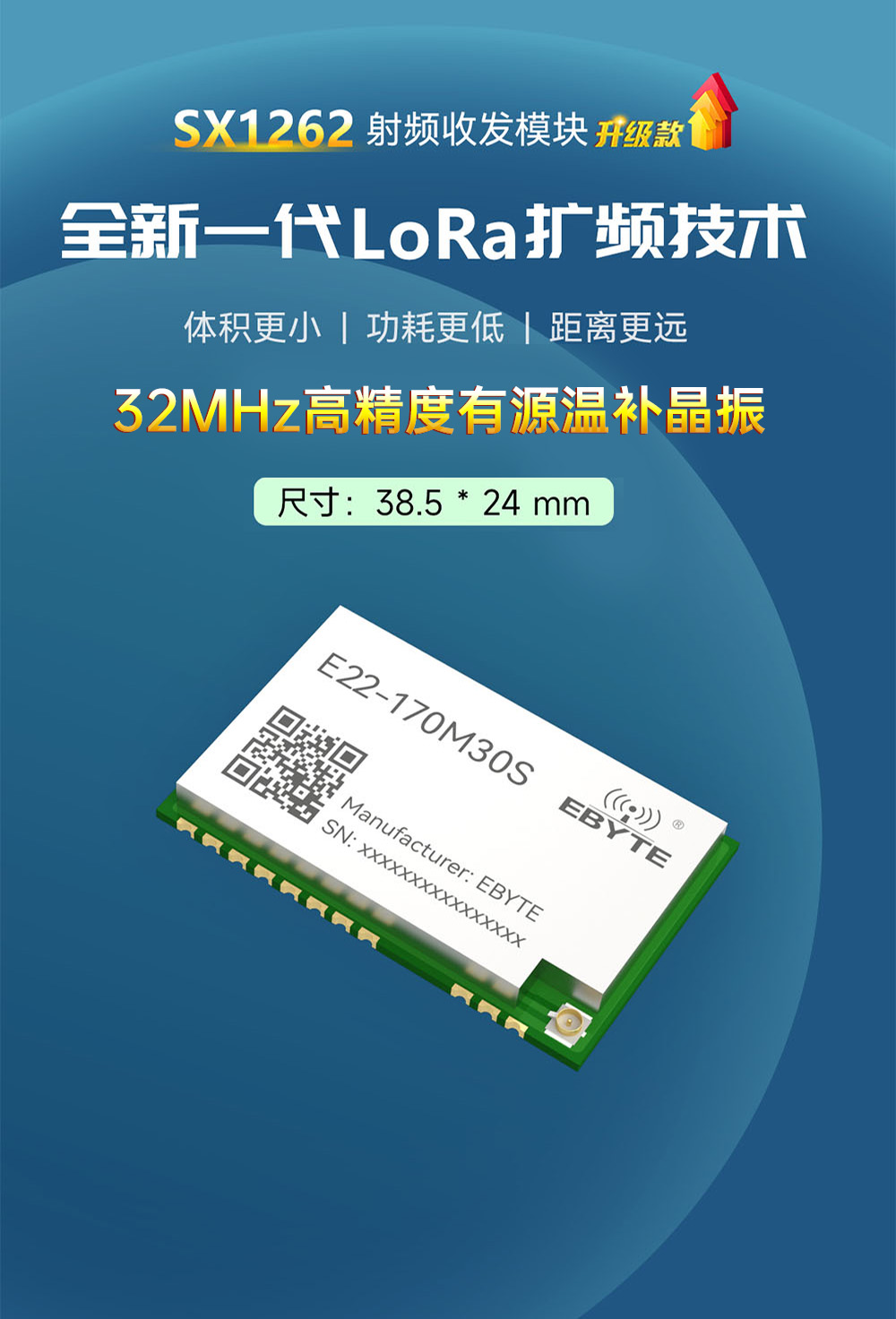

产品简介：E22-170M30S是基于Semtech生产的全新一代LoRaTM射频芯片SX1262为核心自主研发的超小体积并适用于170.125MHz贴片式LoRa无线模块。 由于采用原装进口的SX1262为模块核心，与上一代LoRaTM收发器相比，抗干扰性能与通信距离得到了进一步提升。由于其采用全新的LoRaTM调制技术，在抗干扰性能、通信距离都远超现在的FSK、GFSK调制方式的产品。该LoRa模块主要针对智能家庭、无线抄表、科研和医疗以及中远距离无线通信设备。

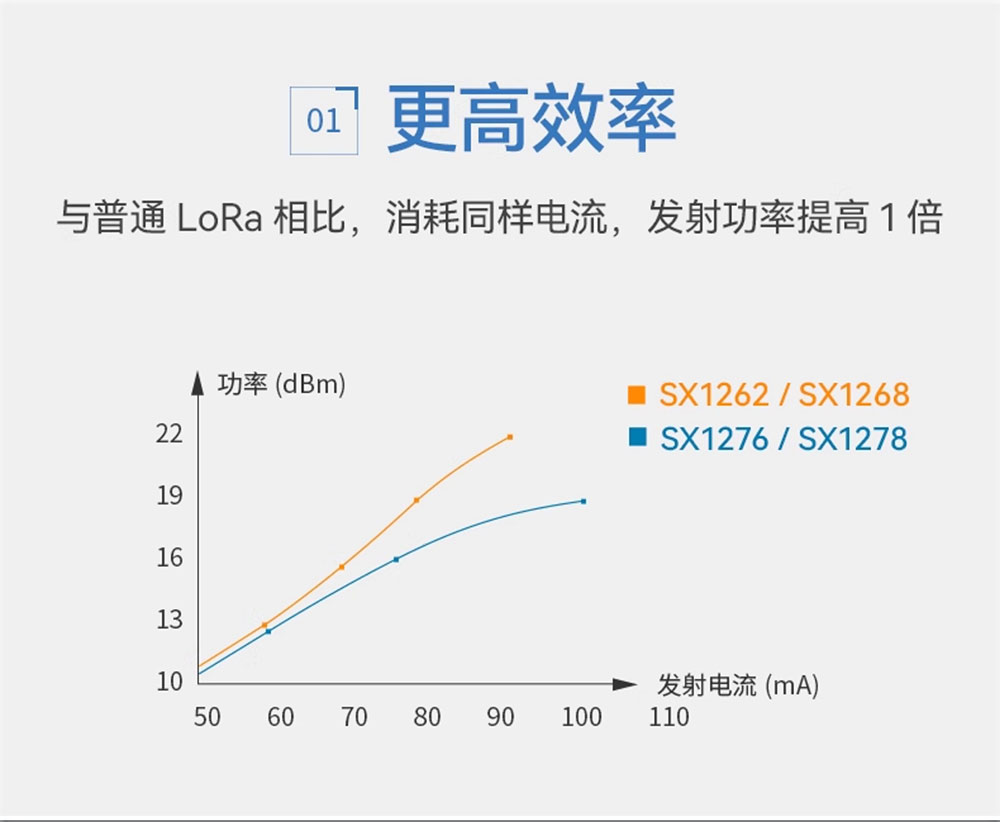

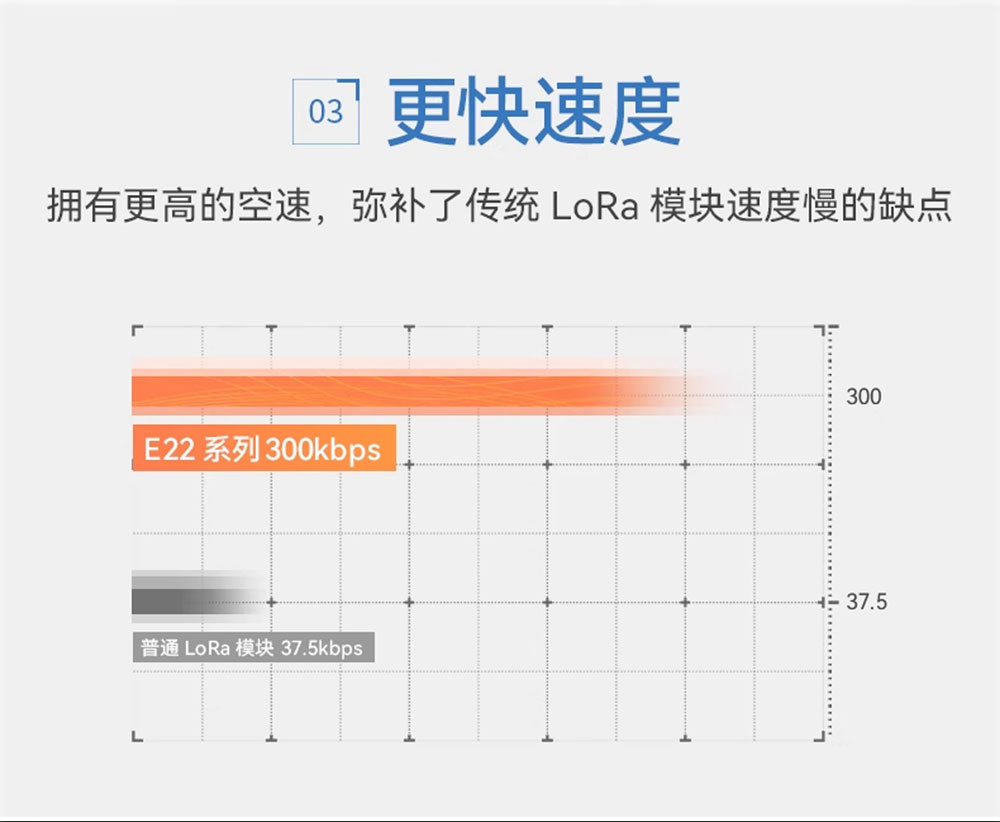

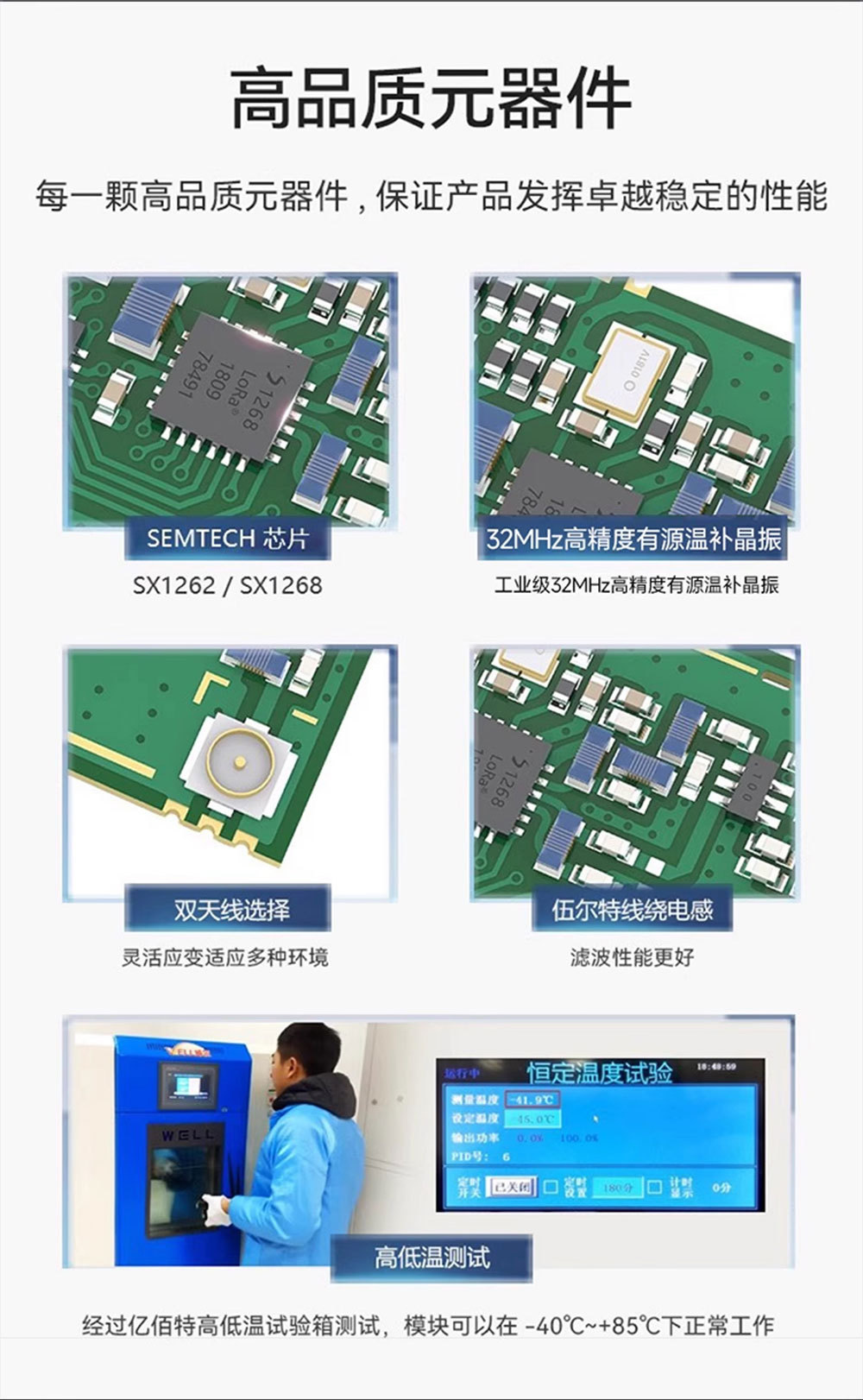

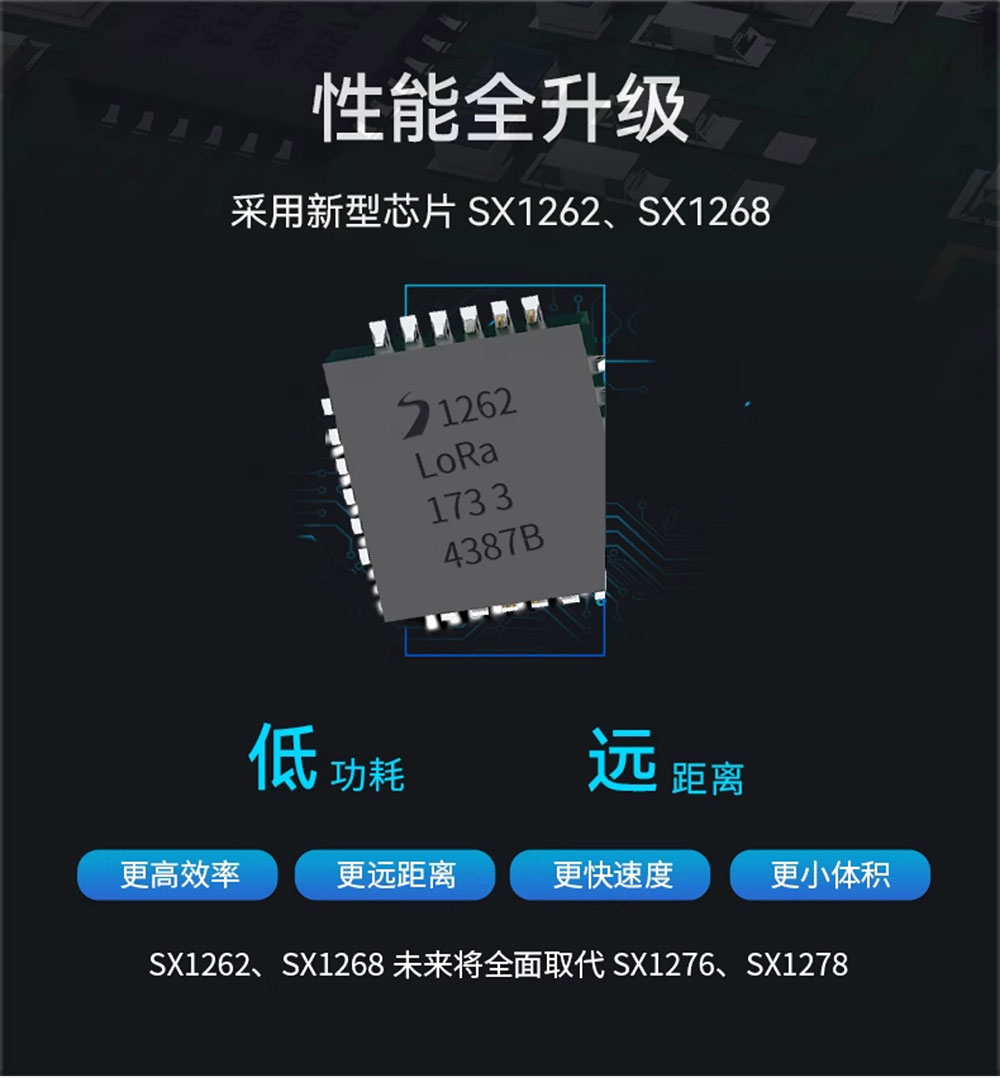

| 射频参数 | 单位 | 型号 | 备注 |
| 发射功率 | dBm | 30 | |
| 参考距离 | m | 10000 | 晴朗空旷，天线增益 5dBi，天线高度 2.5米，空中速率 2.5kbps |
| 工作频段 | MHz | 150.125～170.125 | 出厂默认170.125MHz，信道间隔250KHz |
| 空中速率 | bps | 0.018～62.5k | 用户编程控制 |
| 电气参数 | 单位 | 型号 | 备注 | |
| 工作电压 | V | 3.3～5.5 | 工作电压≥5V时，能满足输出功率需求，工作电压超过5.5V时有烧毁风险。 | |
| 通信电平 | V | 3.3 | 使用5V TTL 有风险烧毁 | |
| 功耗 | 发射电流 | mA | 650 | 瞬时功耗 |
| 接收电流 | mA | 14 | ||
| 休眠电流 | μA | 2 | 软件关断 | |
| 温度 | 工作温度 | ℃ | -20～+85 | 工业级 |
| 储存温度 | -40～+125 | |||
| 硬件参数 | 型号 | 备注 |
| 芯片 | SX1262 | |
| FIFO | 256Byte | 单次发送最大长度 |
| 调制方式 | LoRa™ | 新一代LoRa™调制技术 |
| 接口方式 | 邮票孔 | 间距1.27mm |
| 通信接口 | SPI | 参考SPI速率为3M |
| 产品净重 | 4.9g士0.02g | |
| 封装方式 | 贴片 | |
| 天线接口 | IPEX一代/邮票孔 | 特性阻抗约50 欧姆 |

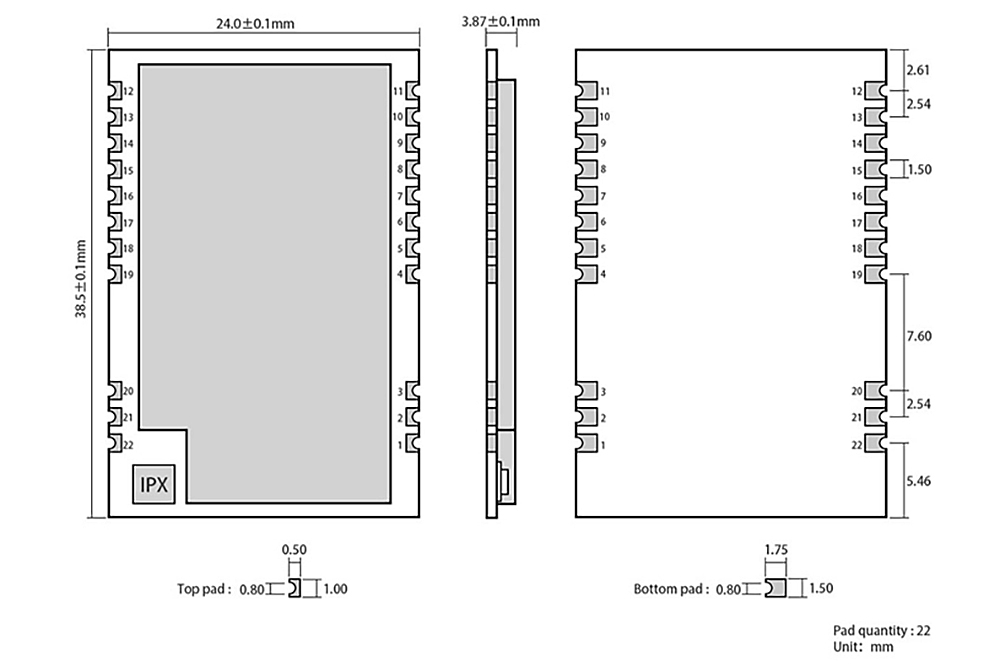

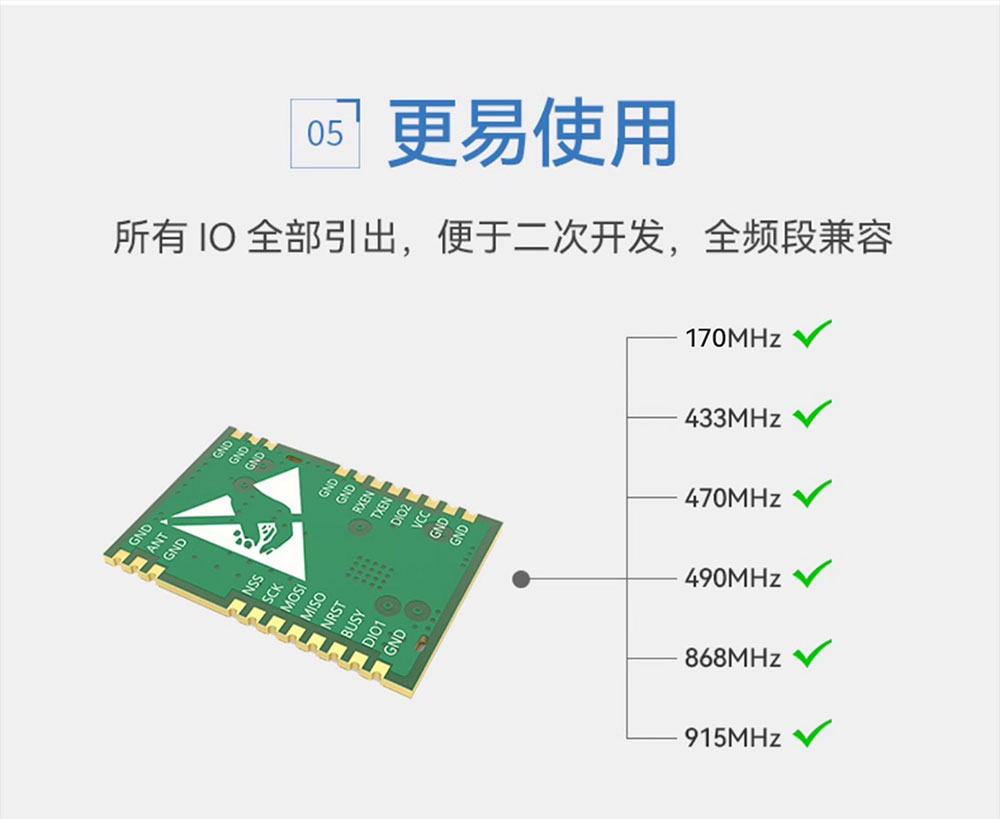

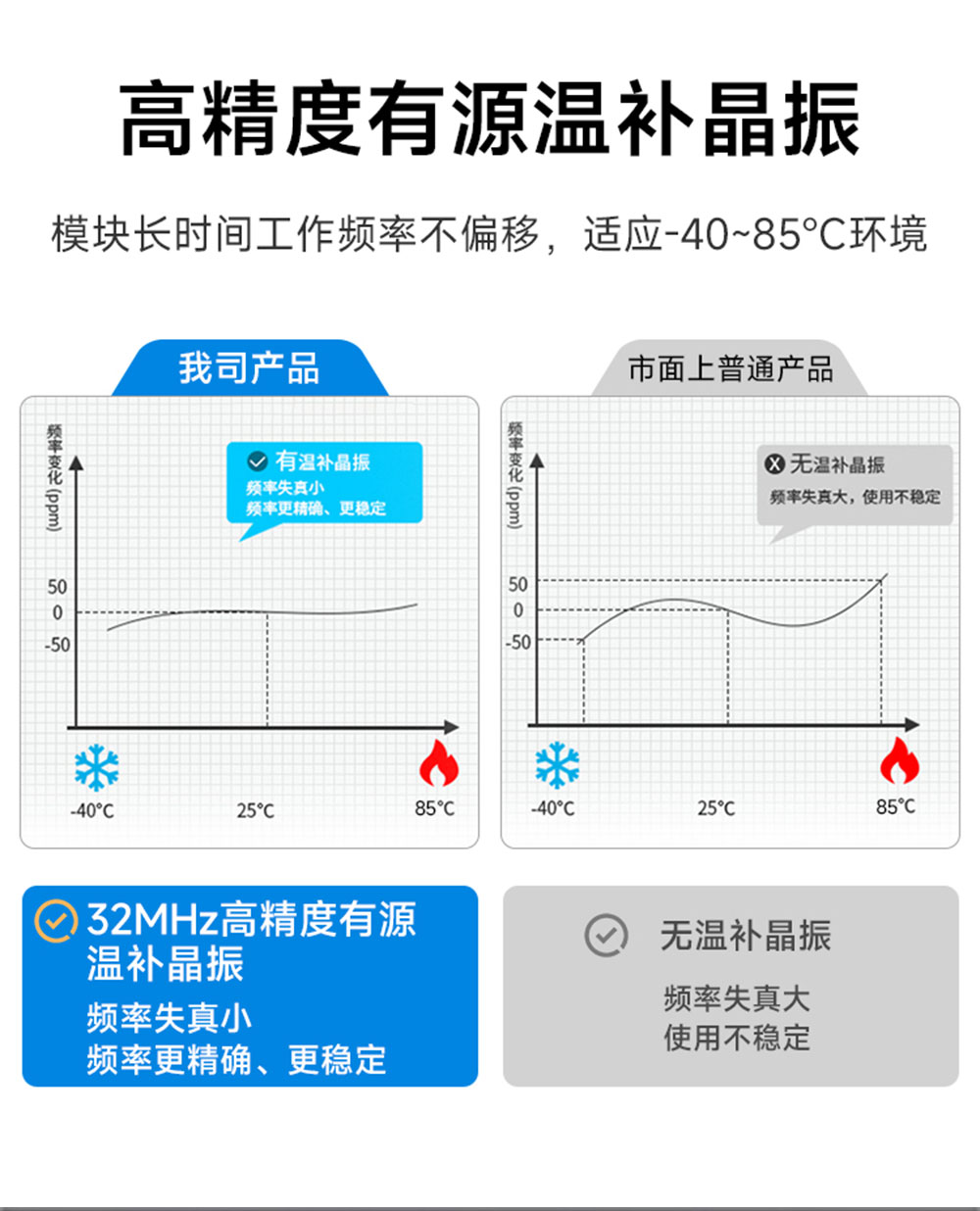

| 尺寸 | 24*38.5mm |
| 引脚序号 | 引脚名称 | 引脚方向 | 引脚用途 |
| 1 | GND | - | 地线，连接到电源参考地 |
| 2 | GND | - | 地线，连接到电源参考地 |
| 3 | GND | - | 地线，连接到电源参考地 |
| 4 | GND | - | 地线，连接到电源参考地 |
| 5 | GND | - | 地线，连接到电源参考地 |
| 6 | RXEN | 输入 | 射频开关接收控制脚，连接外部单片机IO。逻辑控制请参考下表1，控制例程请参考EBYTE官网DEMO。 |
| 7 | TXEN | 输入 | 射频开关发射控制脚，连接外部单片机IO或DIO2（详见SX1262手册）。逻辑控制请参考下表1，控制例程请参考EBYTE官网DEMO。 |
| 8 | DIO2 | 输入/输出 | 可配置的通用IO口（详见SX1262手册）① |
| 9 | VCC | - | 供电电源，范围2.5～5.5V（建议外部增加陶瓷滤波电容） |
| 10 | VCC | - | 供电电源，范围2.5～5.5V（建议外部增加陶瓷滤波电容） |
| 11 | GND | - | 地线，连接到电源参考地 |
| 12 | GND | - | 地线，连接到电源参考地 |
| 13 | DIO1 | 输入/输出 | 可配置的通用IO口（详见SX1262手册） |
| 14 | BUSY | 输出 | 用于状态指示（详见SX1262 手册） |
| 15 | NRST | 输入 | 芯片复位触发输入脚，低电平有效 |
| 16 | MISO | 输出 | SPI数据输出引脚 |
| 17 | MOSI | 输入 | SPI数据输入引脚 |
| 18 | SCK | 输入 | SPI时钟输入引脚 |
| 19 | NSS | 输入 | 模块片选引脚，用于开始一个SPI通信 |
| 20 | GND | - | 地线，连接到电源参考地 |
| 21 | ANT | - | 天线接口，邮票孔（50Ω特性阻抗）。由于模块内置PA，射频芯片SX1262输出功率（前级）与模块实际输出功率存在放大关系，请参考下表2。 |
| 22 | GND | - | 地线，连接到电源参考地 |
| - | DIO3 | 输入/输出 | 模块内部使用，为32MHZ TCXO晶振供电(DIO3 配置输出 2.2V) |
注①：如果短接DIO与TXEN引脚，则软件内需要使能DIO2开关控制功能。
