发射功率：33dBm
通信距离：12km
产品尺寸：25*40.5mm 产品重量：5.4±0.1g
产品简介：E22-230TXXS是全新一代的LoRa无线模块，基于SEMTECH公司LoRa方案的无线串口模块（UART），具有多种传输方式，工作在(220.125～236.125MHz）频段（默认230.125MHz），LoRa扩频技术，TTL电平输出，兼容3.3V与5V的IO口电压。该lora模块采用全新一代LoRa扩频技术，与传统SX1276方案相比，SX1262方案传输距离更远，速度更快，功耗更低，体积更小；支持空中唤醒、无线配置、载波监听、自动中继、通信密钥等功能，支持分包长度设定，可提供定制开发服务。
| 射频参数 | 参数值 | 备注 |
| 工作频段 | 220.125~236.125MHz | 支持ISM频段 |
| 发射功率 | 33.0±0.5 dBm | |
| 阻塞功率 | 0 ~ 10.0 dBm | 近距离使用烧毁概率较小 |
| 接收灵敏度 | -147±1.0 dbm | 空中速率为2.4kbps |
| 空中速率 | 0.3k~15.6kbps | 用户编程控制 |

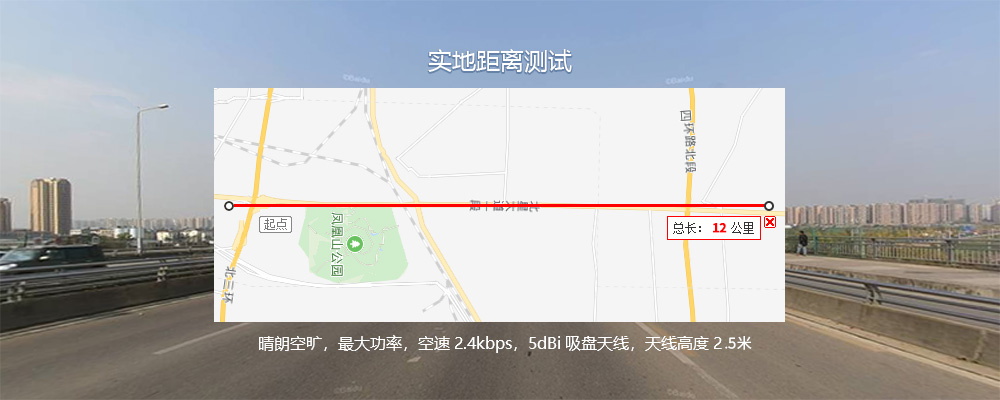

| 实测距离 | 12Km | 晴朗空旷，天线增益 5dBi，天线高度 2.5 米，空中速率 2.4kbps |
| 电气参数 | 参数值 | 备注 |
| 工作电压 | 3.3~5.5 V | ≥3.3V 可保证输出功率 |
| 通信电平 | 3.3 V | 使用 5V TTL 有风险烧毁 |
| 发射电流 | 990 mA | 瞬时功耗 |
| 接收电流 | 15 mA | |
| 休眠电流 | 2 uA | 软件关断 |
| 工作温度 | -40 ~ +85 ℃ | 工业级 |
| 主要参数 | 参数值 | 备注 |
| 外形尺寸 | 25*40.5 mm | |
| 重量 | 5.40g | ±0.1 |
| 发射长度 | 240 Byte | 可通过指令设置分包 32/64/128/240 字节发送 |
| 缓存容量 | 1000 Byte | |
| 调制方式 | LoRa | 新一代 LoRa 调制技术 |
| 通信接口 | UART 串口 | TTL 电平 |
| 封装方式 | 贴片式，邮票孔，间距 1.27/2.54 mm | |
| 接口方式 | 2.54 mm | |
| PA+LNA | 有 | 模块内置 PA+LNA |
| 序号 | 引脚 | 引脚方向 | 备注 |
| 1 | GND | - | 模块地线 |
| 2 | VCC | - | 模块电源正参考，电压范围：3.3～5.5V DC |
| 3 | AUX | 输出 | 用于指示模块工作状态；用户唤醒外部 MCU，上电自检初始化期间输出低电平；（可以悬空） |
| 4 | TXD | 输出 | TTL 串口输出，连接到外部 RXD 输入引脚； |
| 5 | RXD | 输入 | TTL 串口输入，连接到外部 TXD 输出引脚； |
| 6 | M1 | 输入（极弱上拉） | 和 M0 配合，决定模块的 4 种工作模式（不可悬空，如不使用可接地） |
| 7 | M0 | 输入（极弱上拉） | 和 M1 配合，决定模块的 4 种工作模式（不可悬空，如不使用可接地） |
| 11 | ANT | 输出 | 天线接口（高频信号输出，50 欧姆特性阻抗） |
| 12 | GND | - | 固定地 |
| 13 | GND | - | 固定地 |
| 14 | GND | - | 固定地 |
| 18 | NC | - | 空脚 |
| 19 | NC | - | 空脚 |
| 20 | NC | - | 空脚 |
| 21 | NC | - | 空脚 |
| 22 | RESET | 输入 | 程序加载时的复位引脚（悬空，用户无需连接） |
| 23 | GND | 输入 | 程序加载时的地引脚（悬空，用户无需连接） |
| 24 | NC | - | 空脚 |
