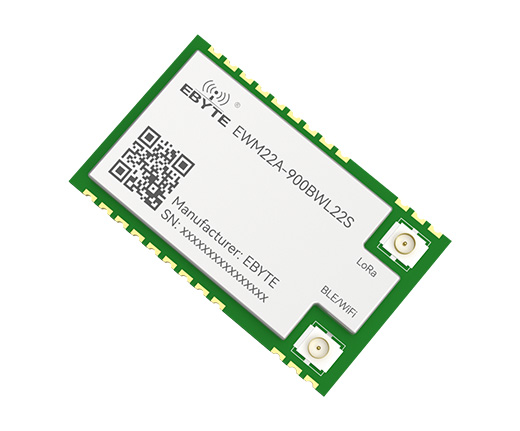

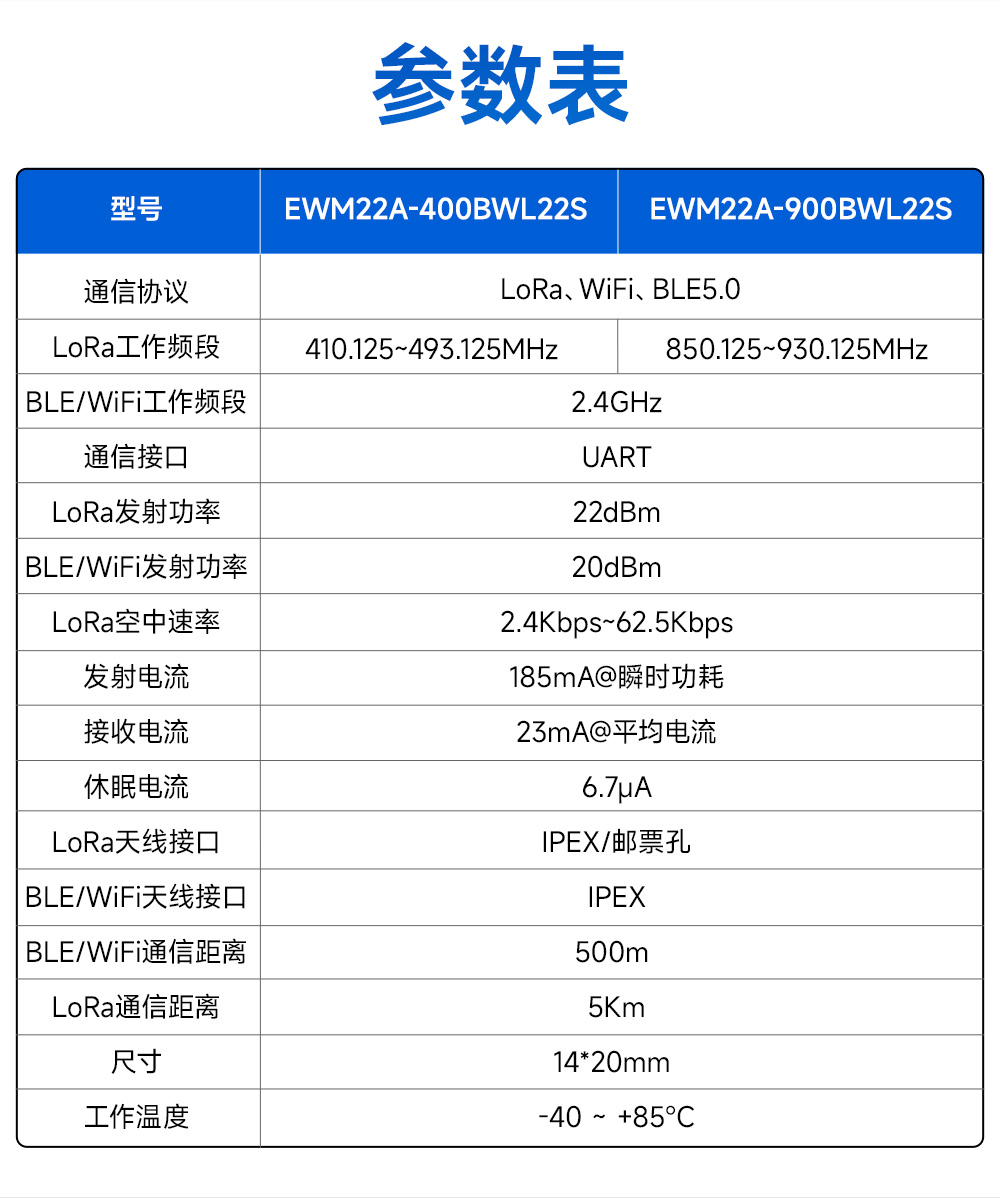

主要参数 | 性能 | 备注 | |
最小值 | 最大值 | ||
电源电压(V) | 0 | 3.6 | 超过3.6V永久烧毁模块 |
阻塞功率(dBm) | - | 10 | 近距离使用烧毁概率较小 |
工作温度(℃) | -40 | 85 | 工业级 |
主要参数 | 性能 | 备注 | |||
最小值 | 典型值 | 最大值 | |||
工作电压(V) | 3 | 3.3 | 3.6 | ≥3.3V可保证输出功率 | |
通信电平(V) | 3.3 | 使用5V TTL有风险烧毁 | |||
工作温度(℃) | -40 | - | 85 | 工业级设计 | |
BLE/WIFI工作频段(GHz) | 2.4 | - | 2.48 | 支持ISM频段 | |
LoRa工作频段(MHz) | 850.125 | 868.125 | 930.125 | ||
LoRa空中速率(Kbps) | 2.4 | 62.5 | 62.5 | ||
功耗 | 发射电流(mA) | 200 | 瞬时功耗 | ||
接收电流(mA) | 11 | ||||
深度休眠电流(μA) | 6.7 | ||||
BLE发射功率(dBm) | -9 | 20 | 20 | 可配置 | |
WIFI发射功率(dBm) | - | 20 | - | 固定值,不可配置 | |
LoRa发射功率(dBm) | 10 | 22 | 22 | 可配置 |
主要参数 | 描述 | 备注 |

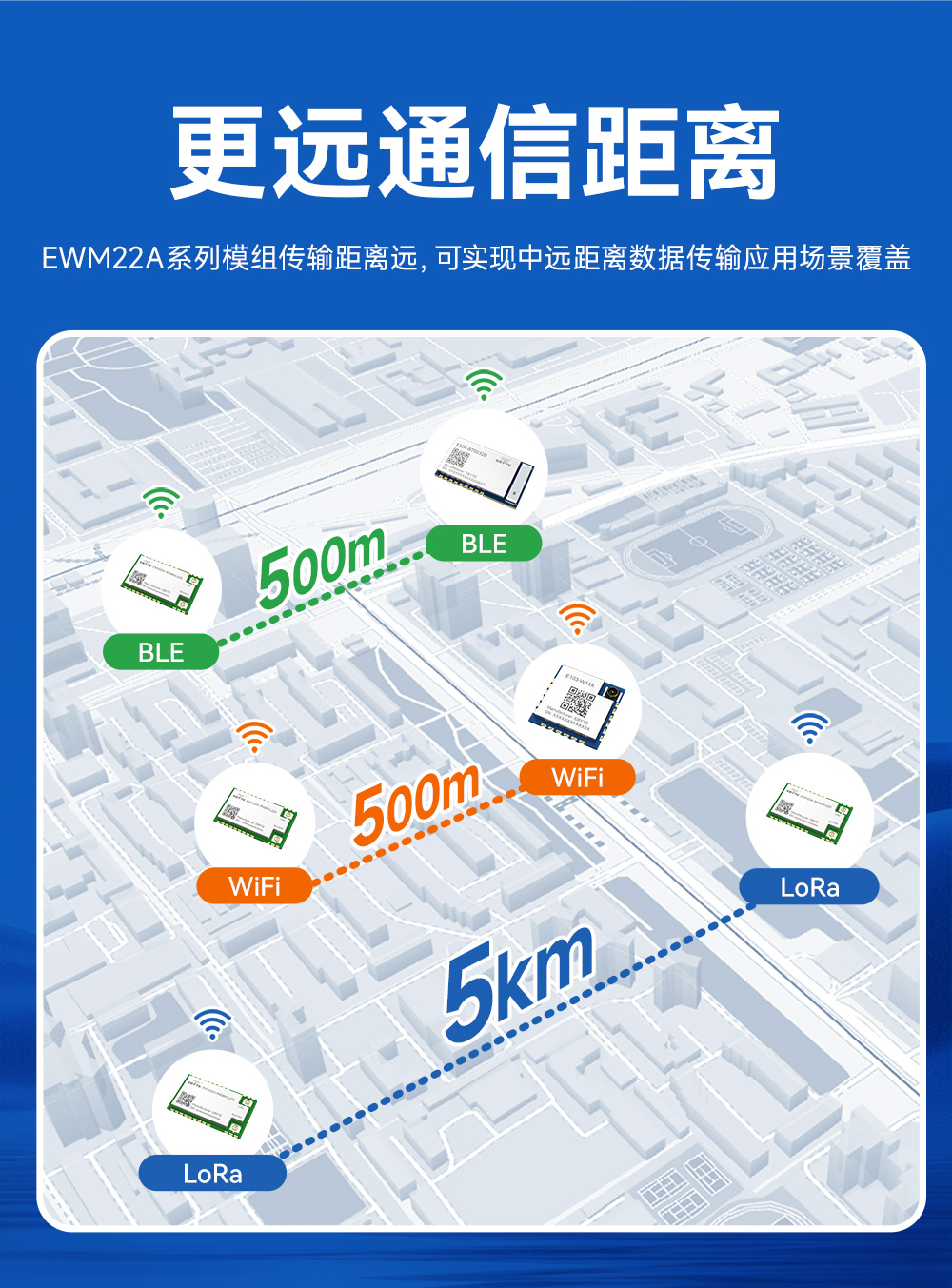

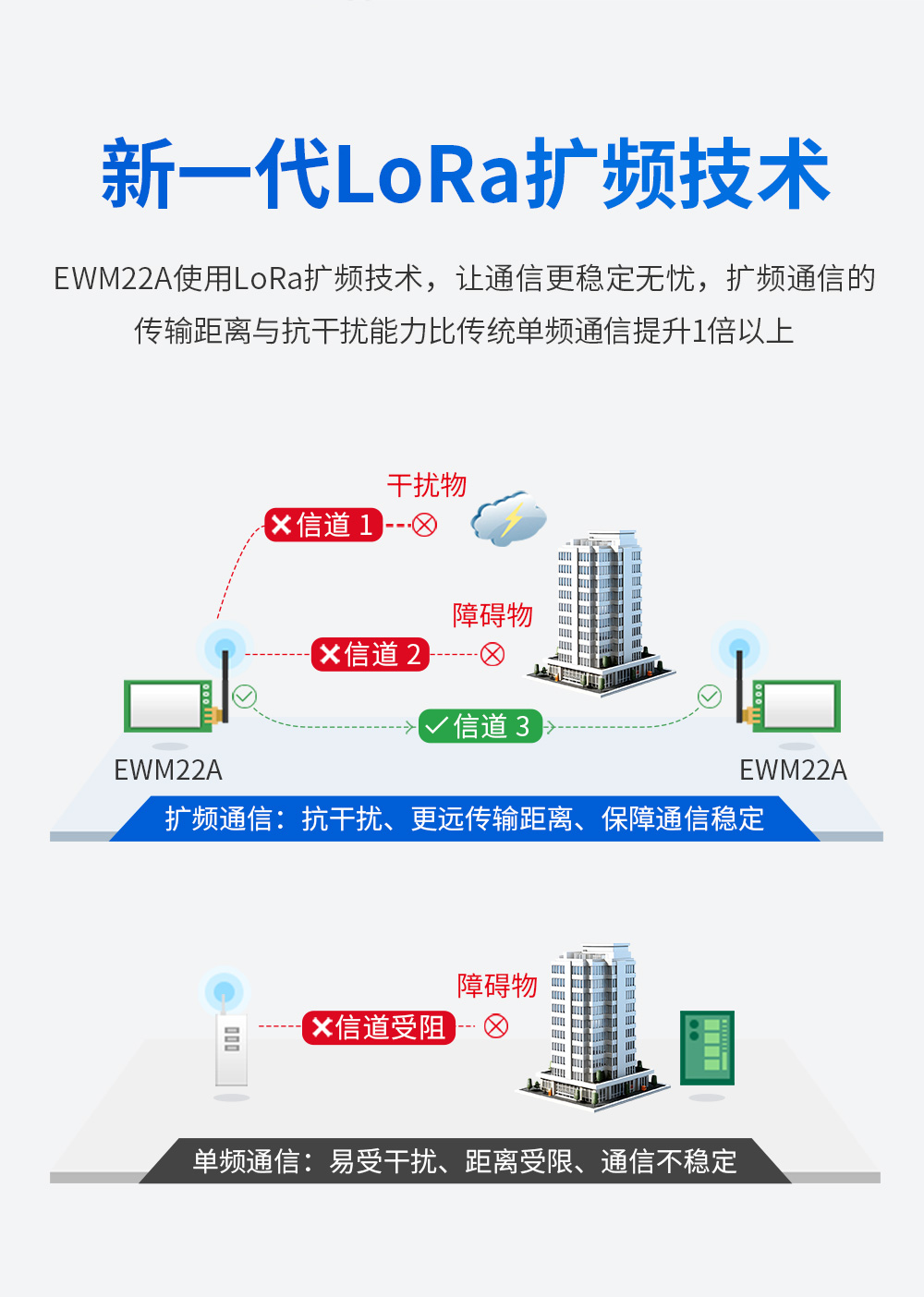

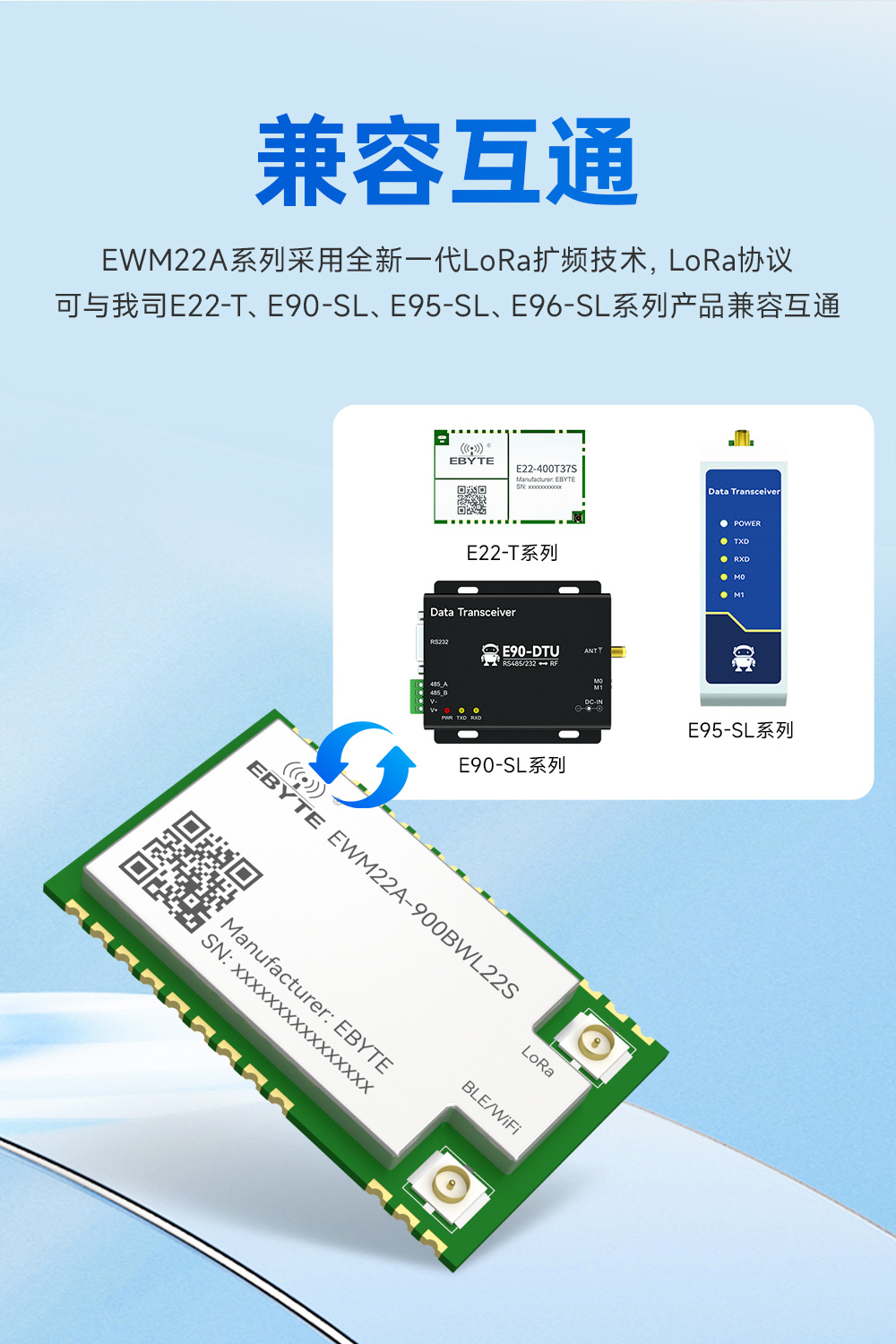

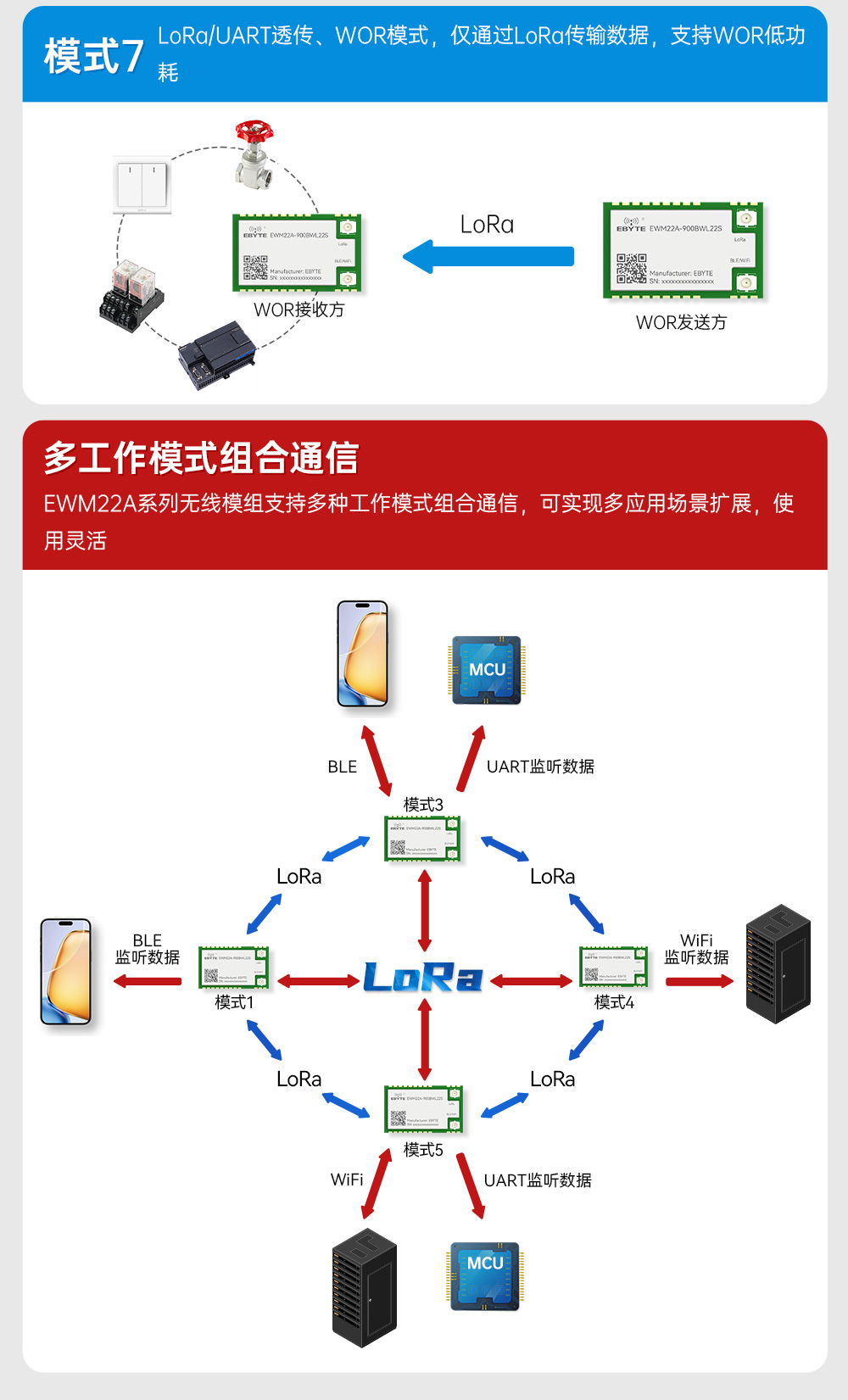

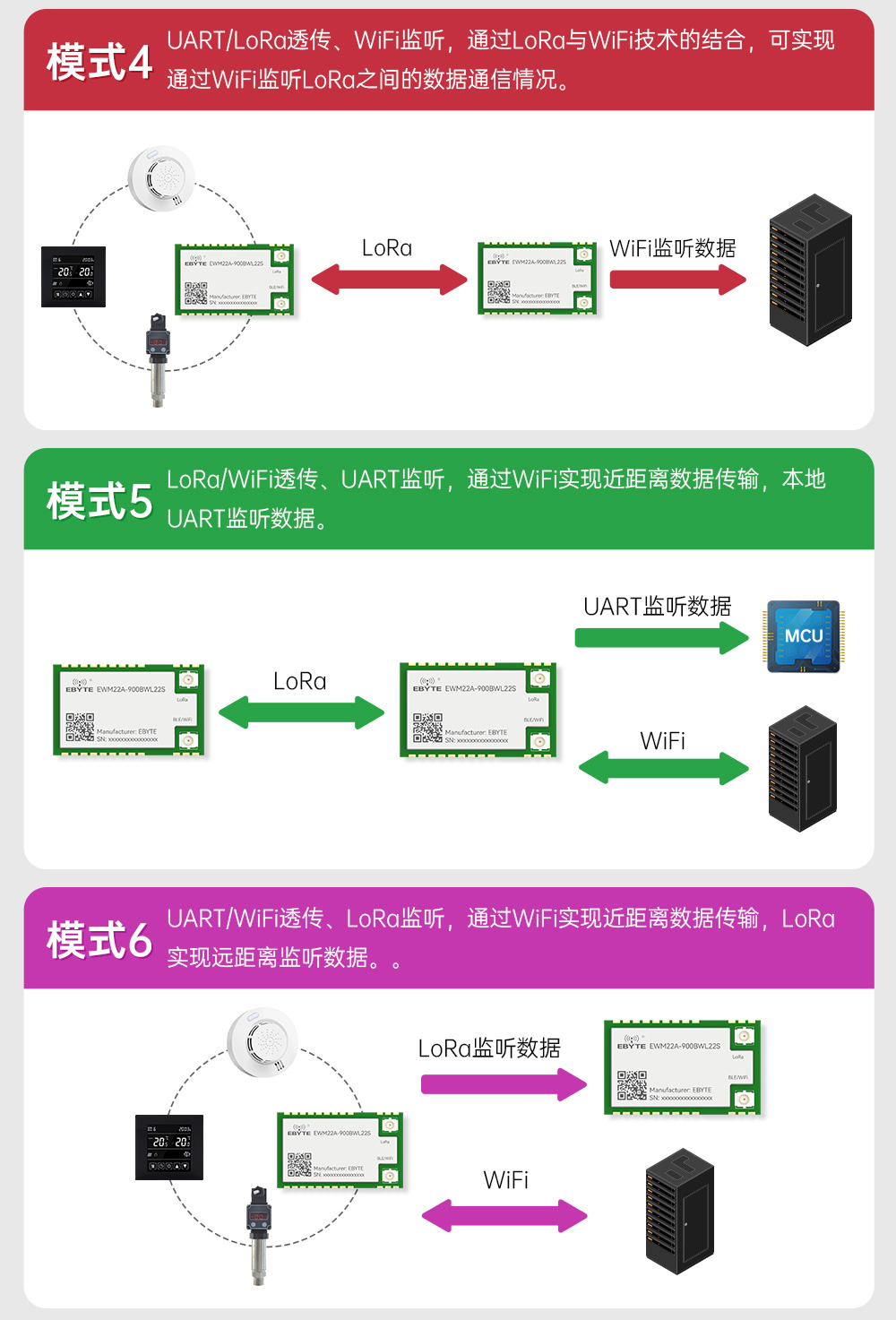

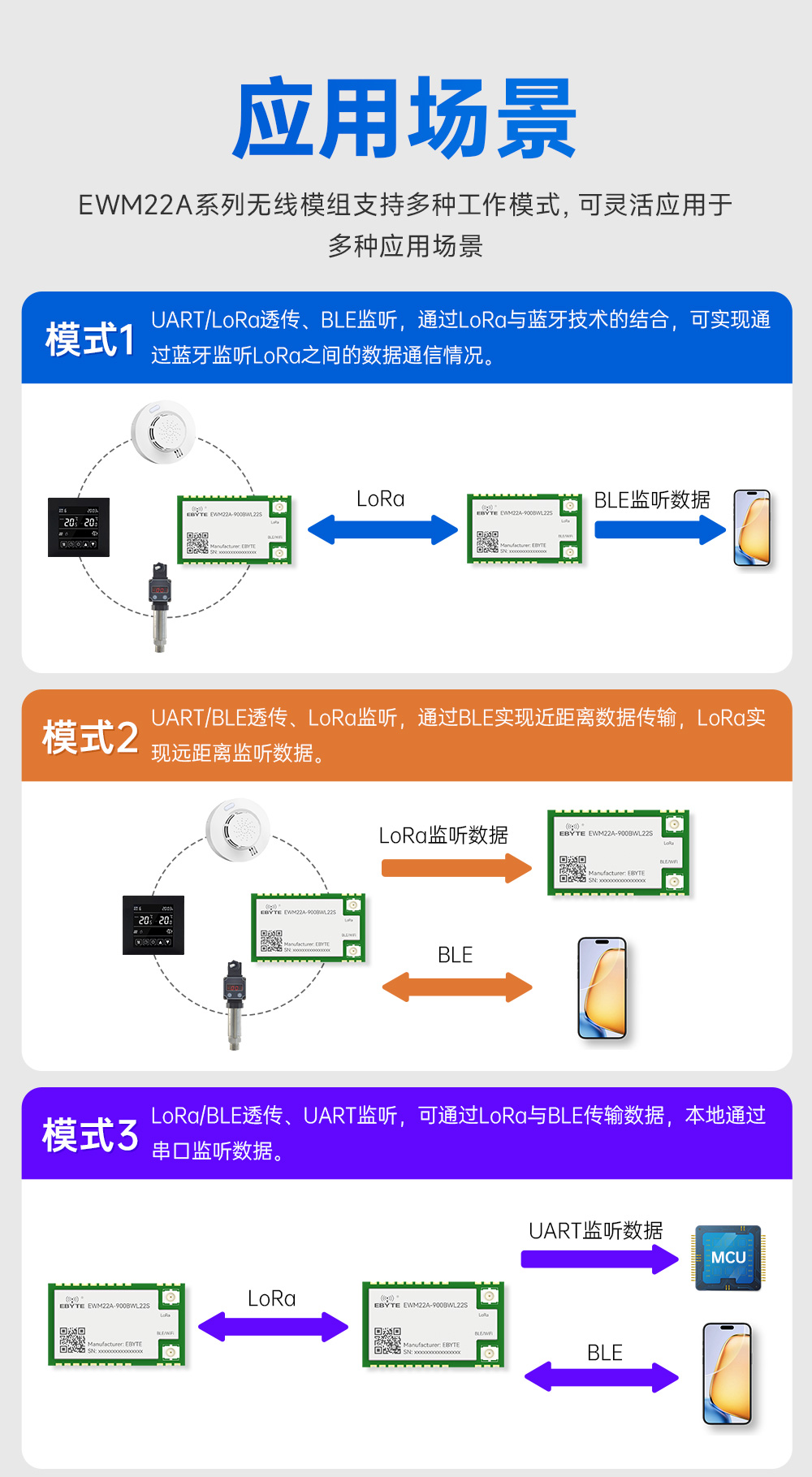

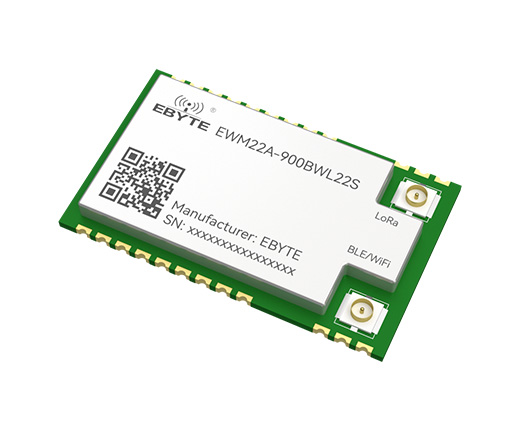

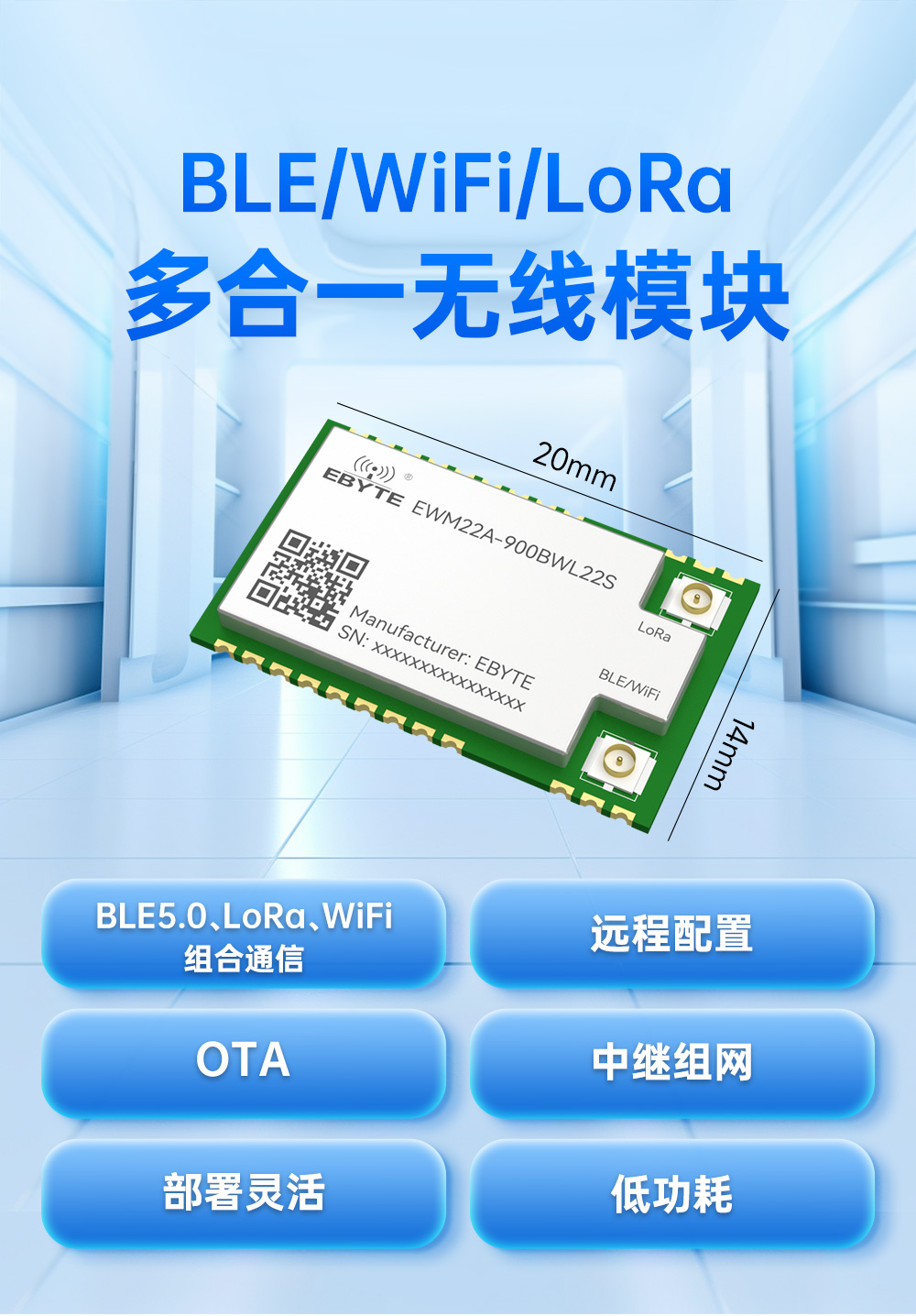

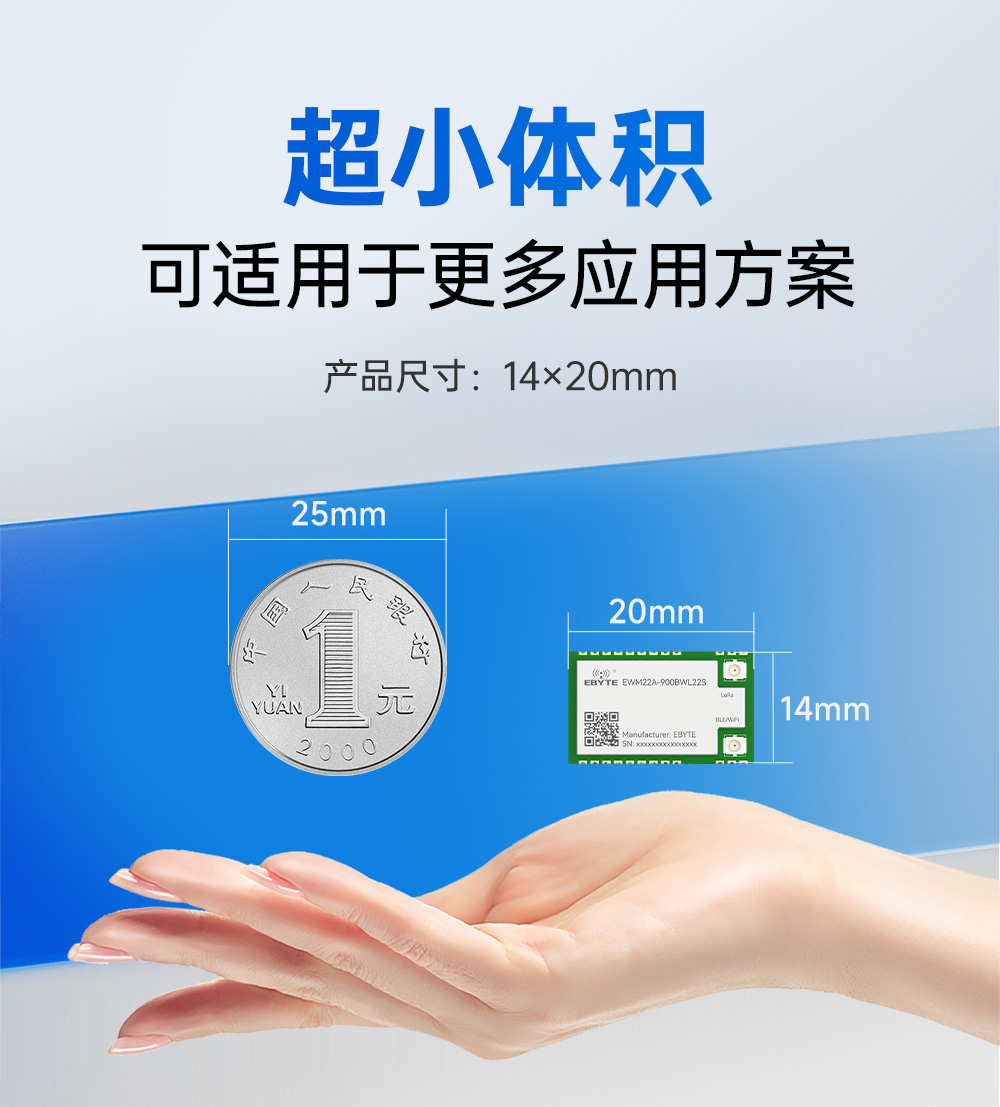

BLE通信距离 | 500m | 晴朗空旷环境,天线增益5.0dBi,高度2米。 |
WIFI通信距离 | 500m | 晴朗空旷环境,天线增益5.0dBi,高度2米。 |
LoRa通信距离 | 5Km | 晴朗空旷环境,天线增益3.5dBi,高度2米,空中速率2.4kbps。 |
协议 | BLE/WIFI/LoRa | BLE5.0、Wi-Fi(IEEE 802.11b/g/n) |
通信接口 | UART | TTL电平 |
封装方式 | 贴片式 | |
LoRa数据包长 | 240 Btyes | 可通过指令设置分包32/64/128/240字节发送 |
BLE MTU | 517 Btyes | |
UART RX BUFFER | 1024 Btyes | |
UART TX BUFFER | 1024 Btyes | |
LORA_TX_BUF_SIZE | 2028 Btyes | |
BLE_TX_BUF_SIZE | 1024 Btyes | |
TCP_TX_BUF_SIZE | 2048 Btyes | |
接口方式 | 1.27mm | 邮票孔 |
外形尺寸 | 14*20mm | ±0.2mm |

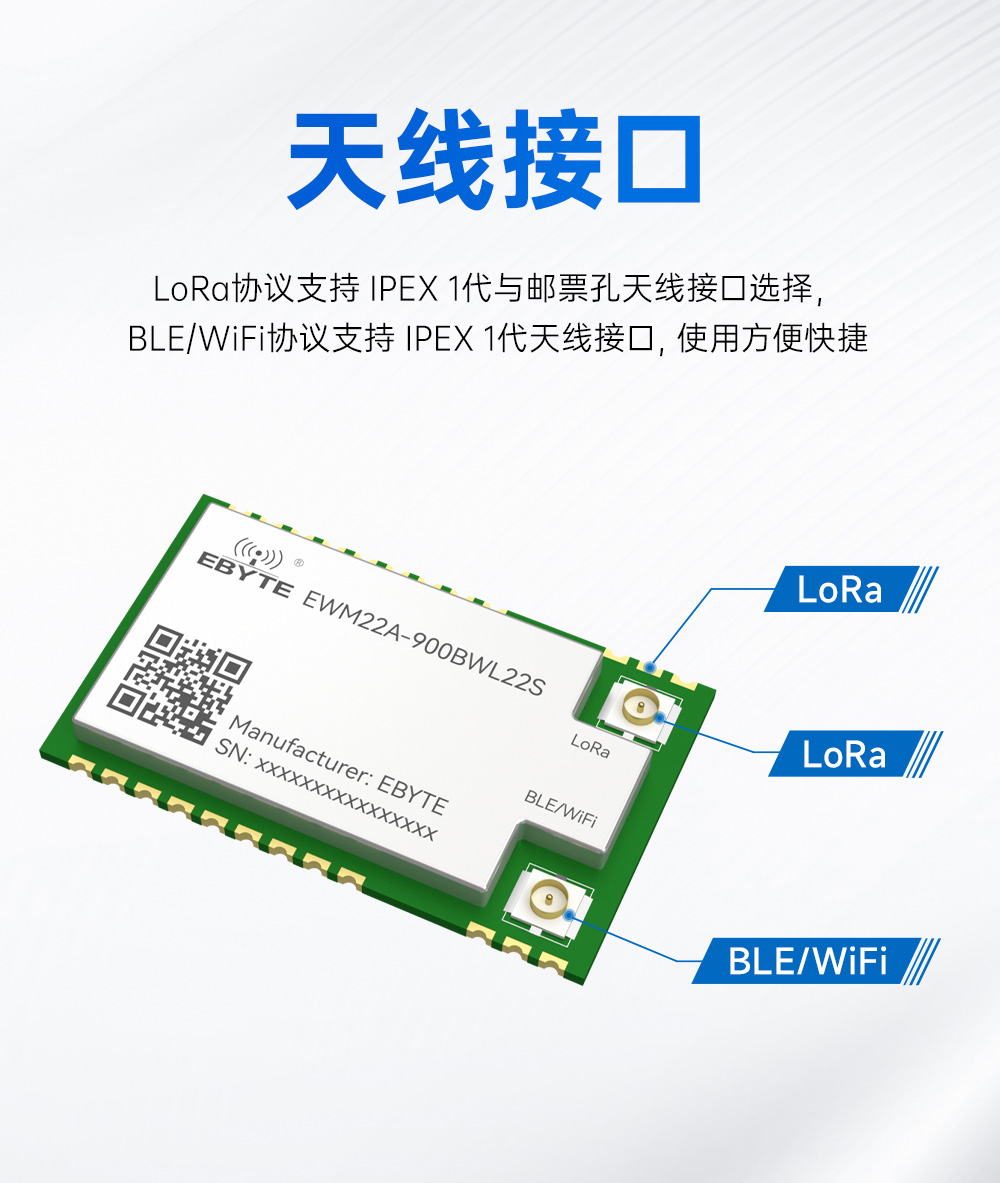

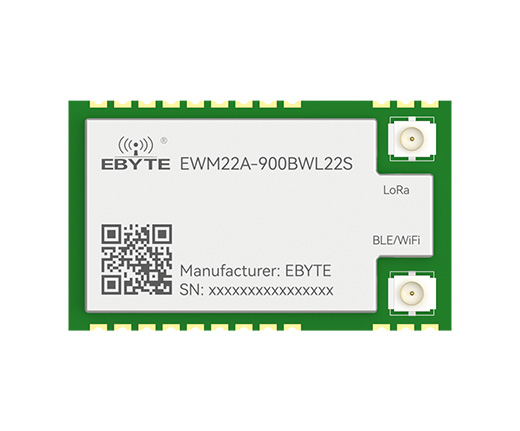

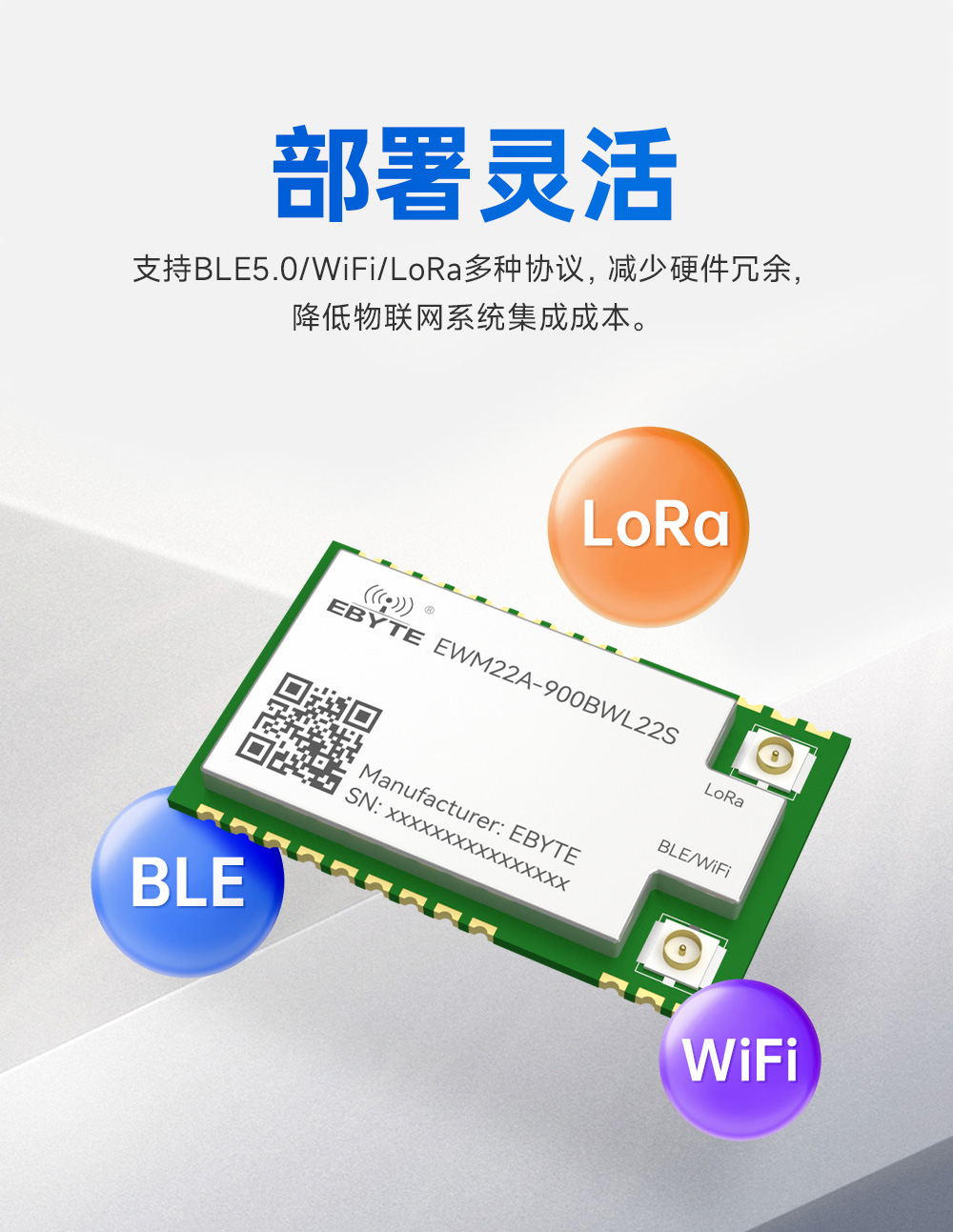

LoRa天线接口 | IPEX/邮票孔 | 等效阻抗约50Ω |
BLE/WIFI天线接口 | IPEX | |
产品重量 | 1.2g | ±0.1g |

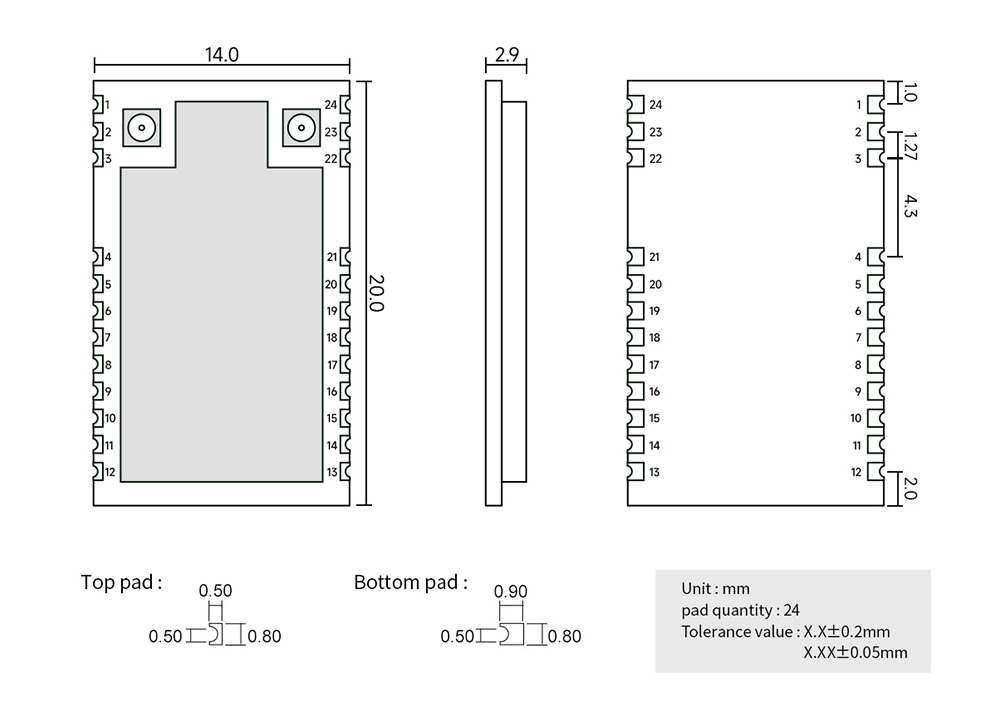

引脚序号 | 引脚名称 | 引脚方向 | 引脚用途 |
1 | GND | - | 电源地 |
2 | ANT | - | LoRa天线接口,50 欧姆特性阻抗 |
3 | GND | - | 电源地 |
4 | GND | - | 电源地 |
5 | TX_EN | - | 预留引脚 |
6 | RX_EN | - | 预留引脚 |
7 | LINK | 输出 | 蓝牙/WIFI连接状态指示引脚:BLE:默认高电平,BLE已连接为低电平; |
WIFI:默认高电平,WIFI已连接、TCP未连接输出1Hz高低电平变化,TCP已连接输出低电平。 | |||
8 | WAKE | 输入 | 深度休眠唤醒引脚,低电平唤醒。 |
9 | NC | 输入/输出 | 预留引脚 |
10 | NC | 输入/输出 | 预留引脚 |
11 | NC | 输入/输出 | 预留引脚 |
12 | NC | 输入/输出 | 预留引脚 |
13 | GND | - | 电源地 |
14 | VCC | 输入 | 电源输入:3.0~3.6V |
15 | TXD | 输出 | TTL 串口输出,连接到外部 RXD 输入引脚; |
16 | RXD | 输入 | TTL 串口输入,连接到外部 TXD 输出引脚; |
17 | NC | - | 预留引脚 |
18 | NC | - | 预留引脚 |
19 | AUX | 输出 | 用于指示LoRa工作状态;用户唤醒外部 MCU,上电自检初始化期间输出低电平;(可以悬空) |
20 | NC | - | 预留引脚 |
21 | RST | 输入 | 复位脚,低电平复位 |
22 | GND | - | 电源地 |
23 | NC | - | 预留引脚 |
24 | GND | - | 电源地 |
