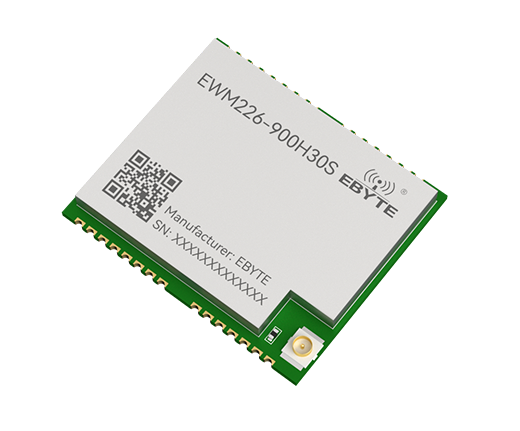

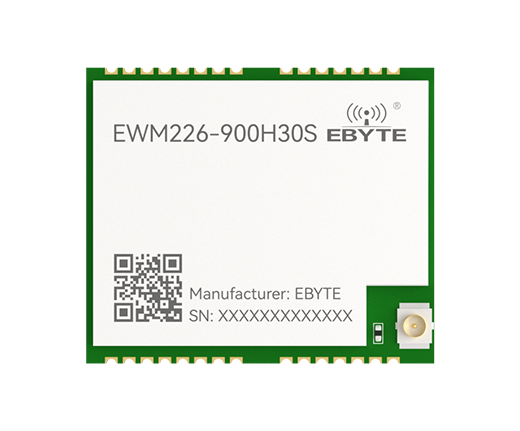

| 参数 | 描述 |
| 调制方式 | LoRa |
| 接口方式 | 1.27mm邮票孔 |
| 通信接口 | UART |
| 发射长度 | 240 Btye，单包最大容量，超出后自动分包，可通过上位机或指令进行调节，详细指令见手册第六章节 |
| 封装方式 | 贴片式 |
| 缓存容量 | 1000Btye |
| 重量 | 3.0g±0.1g |
| 工作环境 | |
| 工作温度 | -40℃～+85℃，工业级标准 |
| 工作湿度 | 10～90%RH |
| 存储温度 | -40℃～+125℃ |
| 射频参数 | |
| 发射功率 | 30dBm=1000mW，功率多级可调，详细指令见手册第六章节 |
| 工作频段 | 860MHz～930MHz，支持频段定制，详细指令见手册第六章节 |
| 接受灵敏度 | -134dBm，空速2.4kbps@SF11 |
| 空中速率 | 11～62.5Kbps，空中速率多级可调，详细指令见手册第六章节 |
| 阻塞功率 | 10dBm |
| 电气参数 | |
| 供电电压 | 3.0～3.6V，≥3.3V可保证输出功率，超过 3.6V 永久烧毁模块 |
| 通信电平 | 3.0V |
| 发射电流 | ≈1000mA，瞬时功耗，@30dBm |
| 接收电流 | ≈13mA |

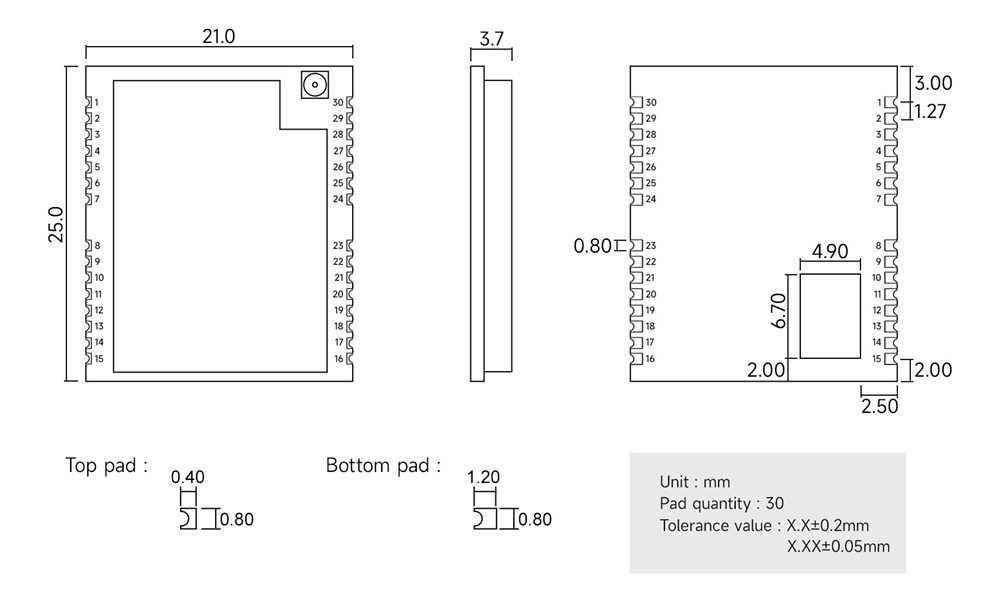

| 引脚序号 | 引脚名称 | 引脚方向 | 引脚用途 |
| 1 | GND | - | 模块地线 |
| 2 | TXD2 | - | 空脚，需悬空 |
| 3 | RXD2 | - | 空脚，需悬空 |
| 4 | RESET | 输入 | 模组复位引脚，低电平复位，且拉低时间需大于100us |
| 5 | IO1 | 输出 | RXD1缓冲是否为空状态指示引脚，高电平表示为空，低电平表示不为空。每次串口传输数据包的大小不能超过1000字节 |
| 6 | IO2 | 输出 | 主从模组同步指示引脚，同步后会输出1Hz方波信号 |
| 7 | GND | - | 模块地线 |
| 8 | GND | - | 模块地线 |
| 9 | LED_TX | 输出 | 射频发送指示引脚，发送数据时输出高电平，空闲输出低电平 |
| 10 | LED_RX | 输出 | 射频接收指示引脚，接收数据时输出高电平，空闲输出低电平 |
| 11 | GND | - | 模块地线 |
| 12 | VCC | 输入 | 供电接口，DC 3.0~3.6V |
| 13 | VCC | 输入 | 供电接口，DC 3.0~3.6V |
| 14 | GND | - | 模块地线 |
| 15 | GND | - | 模块地线 |
| 16 | GND | - | 模块地线 |
| 17 | SWDIO | - | 空脚，需悬空 |
| 18 | SWCLK | - | 空脚，需悬空 |
| 19 | CONFIG | 输入 | 模式配置引脚，低电平进入配置模式，高电平进入传输模式 |
| 20 | 1PPS | 输入 | 1PPS输入引脚 |
| 21 | TXD1 | 输出 | 串口输出引脚 |
| 22 | RXD1 | 输入 | 串口输入引脚 |
| 23 | GND | - | 模块地线 |
| 24 | GND | - | 模块地线 |
| 25 | NC | - | 空脚，需悬空 |
| 26 | NC | - | 空脚，需悬空 |
| 27 | RSV | - | 保留引脚，需悬空 |
| 28 | GND | - | 模块地线 |
| 29 | ANT | - | 天线接口（50 欧姆特性阻抗） |
| 30 | GND | - | 模块地线 |
