EWM226-900H30S和对应评估测试套件EWT226-900H30S产品是基于LoRa扩频技术设计的割草机LoRa无线跳频数传模块，其发射功率最大为30dBm，具有多种传输方式，工作频段在868/915MHz频段，TTL电平输出，适用于割草机应用、RTK测绘应用、无人机应用、农业智能灌溉及环境检测、光伏电站监控及分布式光伏系统管理、智能家居以及工业传感器、楼宇自动化解决方案、无线工业级遥控器等物联网应用场景。
l 采用全新一代LoRa扩频调制技术，通讯距离更远，抗干扰能力更强；
l 支持868/915MHz多种频段(可定制)；
l 支持定频传输、跳频传输模式；
l 支持一对多通信；
l 支持串口升级固件，维护更加方便；
l 支持AT指令，用户使用方便快捷；
l 支持用户自行设定通信密钥，且无法被读取，极大提高了用户数据的保密性；
l 支持LBT功能，在发送前监听信道环境噪声，可极大的提高模块在恶劣环境下的通信成功率；
l 支持RSSI信号强度指示功能，用于评估信号质量；
l 支持定点传输、广播传输、信道监听；
l 空中传输速率多级可调；
l 参数掉电保存，重新上电后模块会按照设置好的参数进行工作；
l 内置看门狗，意外情况下自动复位并恢复工作；
EWM226-900H30S和EWT226-900H30S系列割草机LoRa模块有配置和传输2种工作模式，由CONFIG引脚设置0代表低电平配置模式，1代表高电平传输模式，传输模式配置使用如下所示：

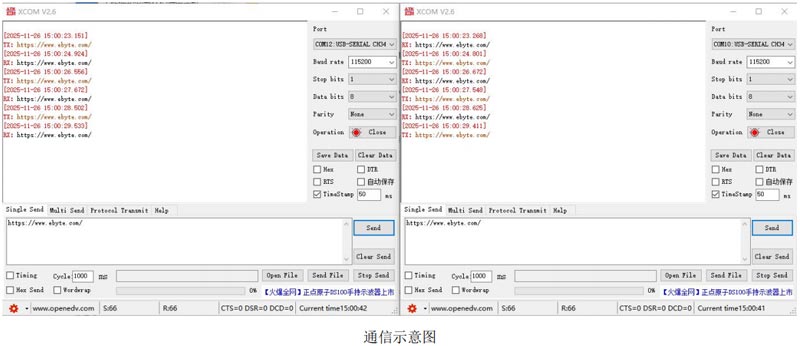

DUPLEX 模式：该模式下可以双向数据传输（模组既可以发送无线数据，也可以接收无线数据）所发即所得，使用串口助手进行相互通信即可，示例情况如下：
①、CONFIG 引脚切换为配置模式；
②、AT+UFREQ=1,868000000,500000,50（配置定频发送、接收自定义频率起始、信道间隔、信道数）；
③、AT+CHANNEL=10（配置定频发送、接收频点 FREQ = 868000000 + 500000*10 Hz）；
④、AT+MOD=0（设置传输模式为 DUPLEX）；
⑤、CONFIG 引脚切换为传输模式即可。

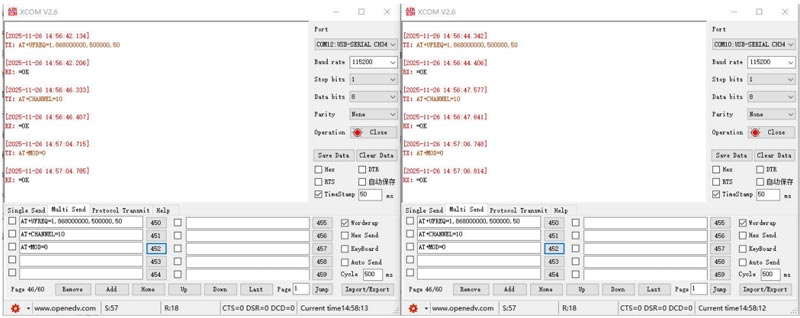

配置示意图

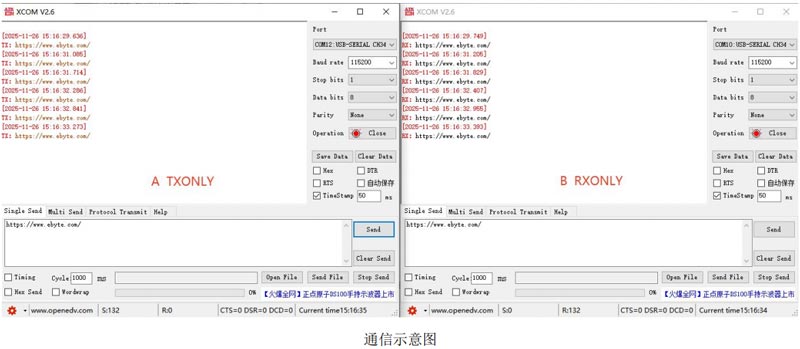

TXONLY模式：该模式下只能数据发送（LoRa模组只能发送无线数据，无法接收无线数据），需要配合RXONLY或DUPLEX模式使用。
RXONLY模式：该模式下只能接收数据（LoRa模组只能接收无线数据，无法发送无线数据），需要配合TXONLY或DUPLEX模式使用。
①、CONFIG 引脚切换为配置模式；
②、AT+UFREQ=1,868000000,500000,50（配置定频发送、接收自定义频率起始、信道间隔、信道数）；
③、AT+CHANNEL=10（配置定频发送、接收频点 FREQ = 868000000 + 500000*10 Hz）；
④、A 模组:AT+MOD=1（设置传输模式为 TXONLY） B 模组：AT+MOD=2（设置传输模式为 RXONLY）
⑤、CONFIG 引脚切换为传输模式即可。
HOP 模式下的主从机角色配置，支持一主一从、一主多从使用。
主角色（主机）：CONFIG引脚切换为传输模式后，主机开始以每秒频次发送跳频同步帧数据；
从角色（从机）：CONFIG引脚切换为传输模式后，从机开始快速跳频去搜寻主机同步数据，直到接收到正常的主机同步帧数据，然后即刻开始同步主机跳频序列。同步完成后 IO2、LED_RX 引脚会同步主机输出，此时主、从机已完成跳频同步，用户可以开始数据透传通信。
HOP模式下的跳频列表选择，用户可以根据不用国家地区进行选择。（支持欧规、美规、澳规，主、从机需保持一致）。
HOP模式下的外部秒脉冲输入使能开关，默认为关闭状态，采用LoRa模组内部软件时钟自动产生每秒同步脉冲信号。如果用户使能此开关，将必须使外部硬件接入模组1PPS引脚，为模组跳频系统提供稳定的每秒同步脉冲（常用于定位设备的PPS引脚接入）。
HOP模式下的从机回传窗口时间配置，默认为关闭状态，只能主机向从机传输数据。如果用户需要在HOP模式下从机回传数据给主机，主、从机必须开启此窗口时间且必须保持一致。用户可以根据使用从机自行调整回传窗口，回传窗口越大从机回传数据量越大，相反主机下发数据量会相应减少，用户应根据使用场景自行调整。
所有传输模式下的LoRa模组地址配置，需要保证通信双方模组地址一致，否则不能通信。
所有传输模式下的模组数据传输秘钥配置，需要保证通信双方模组秘钥一致，否则不能通信。

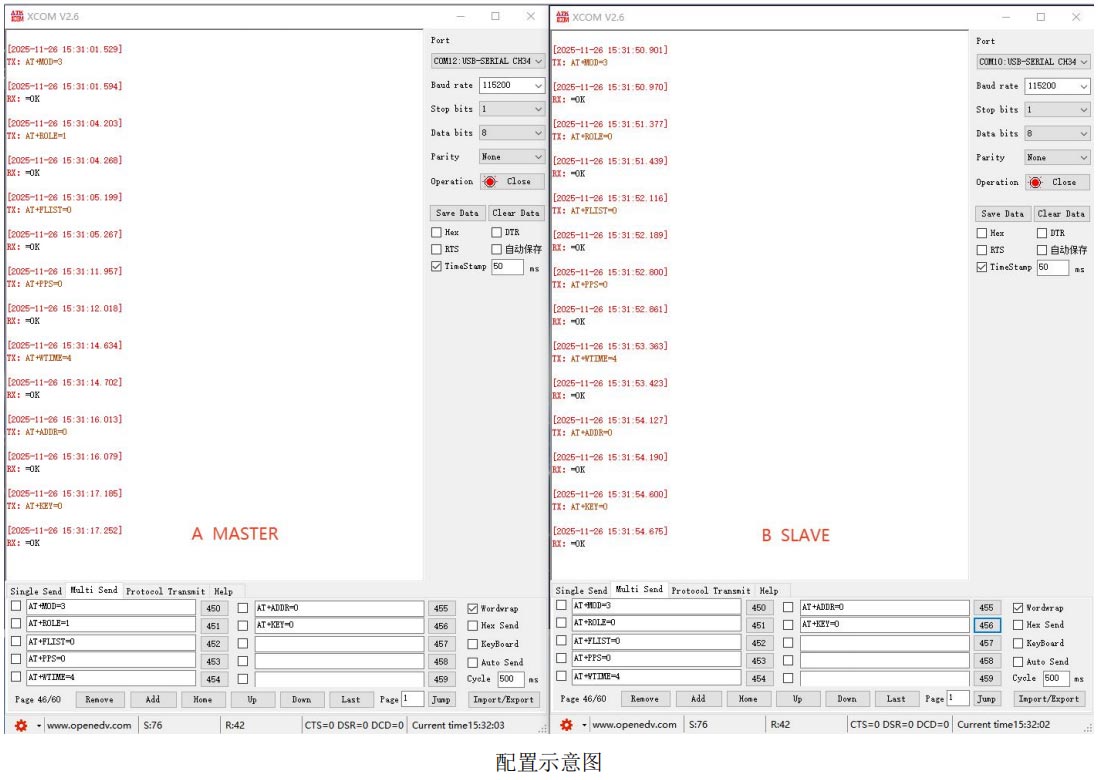

示例情况及步骤如下：
①、CONFIG引脚切换为配置模式；
②、AT+MOD=3（设置跳频-HOP 传输模式）；
③、A模组：AT+ROLE=1（设置跳频传输主角色），B模组：AT+ROLE=0（设置跳频传输从角色）；
④、AT+FLIST=0（设置跳频列表，主从角色保持一致）；
⑤、AT+PPS=0（设置是否开启硬件同步，需要外围硬件支持，主从保持一致）；
⑥、AT+WTIME=4（设置从机数据回传周期，主从保持一致，周期越大从机回传数据量越大）；
⑦、AT+ADDR=0 （自定义地址，主从一致可以一主多从广播，但是不能多对一回传）；
⑧、AT+KEY=0 （自定义通信加密，主从保持一致，跳频序列与此相关）；
⑨、CONFIG 引脚切换为传输模式，主从模组开始自动同步，同步完成后主、从机 IO2 引脚会输出 1Hz 方波信号，即可以开始透传数据通信。
① 若客户需要对固件进行升级，则需要通过销售渠道沟通对接人提供对应的升级包，再使用亿佰特提供的上位机进行固件升级，一般情况下用户不需要对固件进行升级，请勿使用“AT+IAP”命令指令。
② 升级所必要的引脚必须引出（CONFIG、TXD、RXD、VCC、GND），再在配置模式下发送“AT+IAP”命令指令进入升级模式。
③ 进入升级模式后波特率会自动切换到115200，直到自动退出，期间会有日志输出。

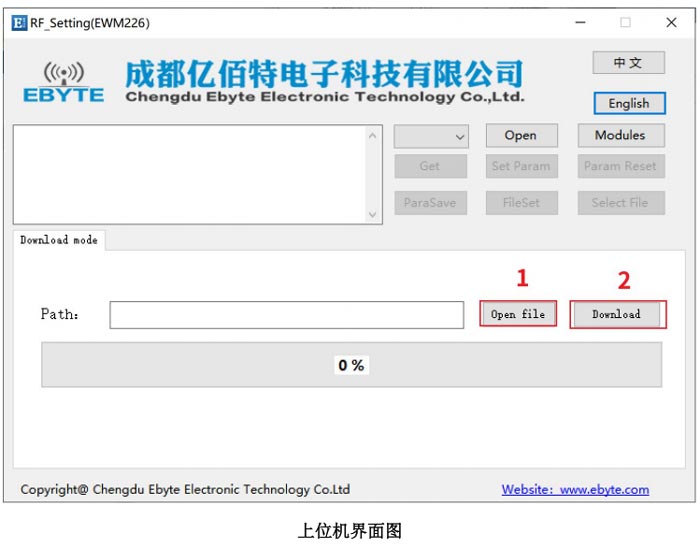

步骤一、通过改变CONFIG使模块进入配置模式（注意：配置模式下波特率为 115200）；打开配置上位机，选择固件升级选项卡。
步骤二、点击读取参数，可以在上位机左侧窗口查看模块信息。
步骤三、打开文件（选择固件.bin文件）>点击开始下载。
步骤四、点击开始下载，固件开始升级，完成后并提示下载成功。
步骤五、固件升级完成后重新打开串口确认读取参数。
以上是基于EWM226-900H30S系列大功率割草机LoRa模块的配置使用以及串口固件升级相关应用指南，EWM226-900T22S、EWM226-400T22S以及EWT226-900H30S割草机LoRa模块配套测试套件应用指南。
今天的分享就到这里啦，EBYTE每一天都致力于更好的助力物联化、智能化、自动化的发展，提升资源利用率，更多LoRa模组产品和LoRa技术资料，感兴趣的小伙伴可以登录我们的亿佰特官网和企业公众号（微信号：cdebyte）进行了解，也可以直接拨打400电话咨询技术专员！
