本文适用于零基础，手把手搭建基于STM32单片机控制亿佰特公司E22-xxxMxx、E220-xxxMxx、E32-xxxMxx的LoRa模块，旨在降低M系列LoRa模块开发难度，帮助大家更快上手M系列的LoRa模组。
本次教程分为“上篇”和“下篇”，上篇为CubeMX代码文件的生成，下篇为Keil代码的移植。
本文使用的单片机型号为STM32F407VET6，打开CubeMX软件，如果没有这个软件请到官网网站进行下载，进入CubeMX界面之后，点击“序号1”新建代码工程。
进入软件之后，在“序号1”的框框里面输入自己的STM单片机型号，本文这里使用的是STM32F407VET6单片机，所以输入“STM32F407VET6”，然后选中“序号2”的内容，最后点击“序号3”，开始新工程的搭建。
进去芯片配置界面，首先配置SWD烧录口，以便于程序的烧入和Debug调试，点击“System Core”选项卡里面的“序号1”SYS，然后找到“序号2”的选择框，我们选择“Serial Wire”，这样程序烧录引脚就配置好了。
还是在“System Core”选项卡里面找到“序号1”RCC，选择单片机的时钟源，点击“序号2”的下拉菜单，选择“Crystall/Ceramic Resonator”晶振，这里只配了高速时钟，如果需要低速时钟的话，可以自己配置下面的选项卡“High Speed Clock(LSE)”。
接下来配置LED，用于发送接收时候状态的指示，可以选择不配置。
本文使用到的单片机控制LED的GPIO口是PC13，这里选择你自己的单片机控制LED的IO口引脚就行，本文就以PC13接口作为示例。首先找到并点击“序号1”的PC13芯片引脚，选择“GPIO_Output”，接下来点击“序号3”就会弹出下面的选择框，如“序号4”所示，可以参考“序号4”的配置，这样LED的GPIO口就配置好了。
配置DIO1引脚，这是亿佰特M系列LoRa模块特有的可配置通用IO口（详见SX1262芯片手册），不同单片机引脚有些不同，主要是看单片机这个引脚有无“GPIO_EXTI3”。本文是以PA3作为示例，首先点击“序号1”，然后选择“GPIO_EXTI3”，继续点击“序号3”，然后按照“序号4”进行配置。
按照上文配置DIO引脚一样配置SPI_CS片选引脚。
按照上文配置DIO引脚一样配置RESET引脚。
按照上文配置DIO引脚一样配置BUSY引脚。
按照上文配置DIO引脚一样配置TXEN引脚。
按照上文配置DIO引脚一样配置RXEN引脚。
引脚已经配置完毕，现在就在这个界面选择“序号1”NVIC，这里开启EXTI中断使能，勾选上“序号2”，使能其功能。
接下来配置SPI通信，选择“序号1”的Connectivity，点击“序号2”的SPI1，然后点击“序号3”的菜单下拉框，选择“Full-Duplex Master”，继续点击“序号4”出现下面的选项框，找到“序号5”，把这个“Prescaler”改成16。这样SPI通信也配置好了。
接下里配置USART串口，还是选择“序号1”，点击序号“2”，选择“USART1”，然后点击“序号3”的菜单下拉框，选择“Asynchronous”,然后点击“序号4”弹出选择框，找到“序号5”，把串口波特率改为“9600 Bit/s”，这样串口通信就配置好了。
为了实现USART串口中断接收，选择“序号1”，在点击“序号2”的USART1，选择“序号3”的“NVIC Settings”，然后勾选“序号4”，使能串口中断。
现在来配置系统时钟树，点击序号1“Clock Configuration”，然后在“序号2”的框中改为8，我们选择的是8MHz的晶振，这里按照自己单片机的实际晶振可做修改，然后点击“序号3”，再点击“序号4”，最后把“序号5”的框中改为72，这里配置的系统时钟频率是72MHz，也可以自己选择配置成自己想要且合理的系统时钟频率。

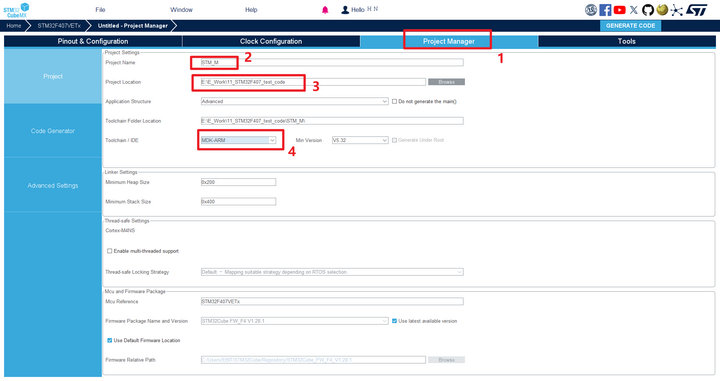

最后来到“Project Manager”，先点击“序号1”，然后在“序号2”的框中为自己的工程文件取名字，我这里取名为“STM_M”，再在“序号3”中选择自己工程文件的存储位置，最后在选择框“序号4”中选择“MDK-ARM”。
最后一步，我们选择“序号1”，然后点击“序号2”，这里选项的意思是该工程文件只生成必要的函数库文件，再勾选上“序号3”，最后选择点击“序号4”完成工程代码的生成。
今天的分享就到这里啦，EBYTE每一天都致力于更好的助力物联化、智能化、自动化的发展，提升资源利用率，更多LoRa模组产品和LoRa技术资料，感兴趣的小伙伴可以登录我们的亿佰特官网和企业公众号（微信号：cdebyte）进行了解，也可以直接拨打400电话咨询技术专员！
