一文看懂IO基础知识和单片机GPIO工作模式简介

IO基础知识

在物联网技术中,输入/输出(IO)是设备与互联网和其他设备进行交互的基础。通过输入,设备可以获取数据;通过输出,设备可以发送数据。对于初学者来说,掌握IO基础知识是开发物联网应用程序的基础,例如前文介绍的串口IO联网模块与PLC设备的通信控制教程。在这篇文章中,我们将介绍IO基础知识。

数字IO和模拟IO

IO可以分为两种类型:数字IO和模拟IO。数字IO可以是开关、按钮等二进制设备,只有两种状态:开或关。模拟IO则可以是温度传感器、光线传感器等模拟设备,其输出值是一个连续的模拟信号,可以是电压、电流等。

数字IO和模拟IO设备

IO接口

数字IO和模拟IO可以使用不同的接口进行连接,其中常见的接口有GPIO、I2C、SPI等。GPIO是通用输入/输出接口,可以连接数字设备。I2C和SPI是串行接口,可以连接数字和模拟设备。

单片机的GPIO

单片机是一种常见的控制器,也是物联网开发中常用的开发工具。单片机的GPIO是我们做物联开发最熟悉的了。单片机的GPIO口具有多种工作模式,不同的模式可以满足不同的应用需求。下面是几种单片机GPIO口工作模式:

输入模式(Input Mode):GPIO作为输入端口,可以读取外部信号的电平状态,可以使用内部上下拉电阻或外部电路提供输入电平。输入模式下,GPIO的输出状态为高阻态,不会对外部电路产生影响。

输出模式(Output Mode):GPIO作为输出端口,可以控制外部设备的状态,输出高电平或低电平。输出模式下,GPIO的输出电平通过编程控制,可以为高电平、低电平或者高阻态,通常需要注意外部电路的电流和电压等参数。

开漏输出模式(Open-drain Output Mode):也称为开漏输出模式或者双向开漏输出模式,可以控制外部设备的状态,但只能输出低电平,高电平时会将输出端口置为高阻态。因此,如果需要输出高电平,通常需要外部上拉电阻来将输出电平拉高。

三态输出模式(Tri-state Output Mode):也称为高阻态输出模式,可以将GPIO置于高阻态,不输出电平,通常用于多路共享信号线的场景。

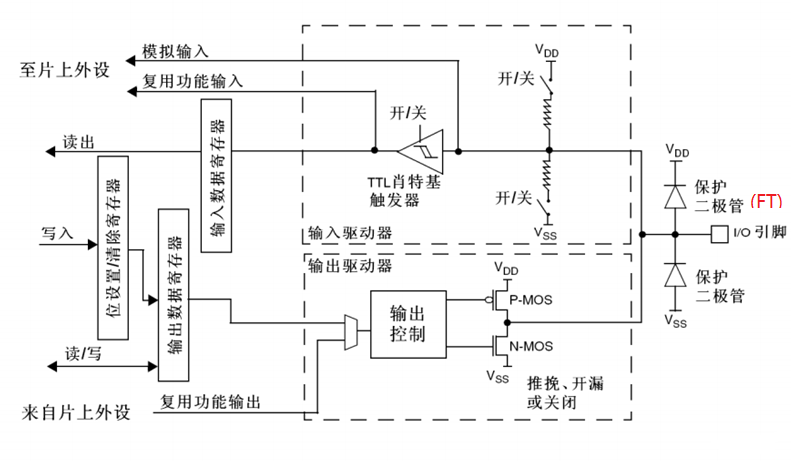

单片机GPIO模式工作原理

IO的应用场景

IO在物联网中有着广泛的应用场景,例如:

控制智能家居设备:通过控制智能插座、智能灯等设备的IO口,可以实现对设备的开关、亮度等控制。

监测环境参数:通过连接温度传感器、湿度传感器等模拟设备的IO口,可以实时监测环境参数。

数据采集与传输:通过连接传感器的IO口,可以实现对数据的采集和传输,例如GPS定位、加速度计等传感器。

以上就是IO的基础知识和单片机相关内容介绍。了解IO的基础知识,对于开发物联网应用程序是非常重要的,因为在物联网设备中,IO是最常见的数据交互方式。而单片机是物联网开发中常用的开发工具,掌握单片机的IO编程,可以实现各种物联网应用程序的开发。

希望这篇文章能够帮助读者更好地理解IO联网设备的基础知识,并在物联网开发中有所帮助。
