| 类别 | 描述 |
| 通信协议 | 支持 NMEA0183 V4.1 及以前版本， 最大固定更新频率可达 10Hz |
| 支持的定位系统 | BDS/GPS/GLONASS |
| 支持外设接口 | UART（TXD/RXD）或 GPIO |
| 低功耗 | 支持 |
| 超低功耗 | 支持 |
| 周期性低功耗 | 支持 |
| 直接低功耗 | 支持 |
| 参数设置软件 | 支持 |
| 认证 | Pending |

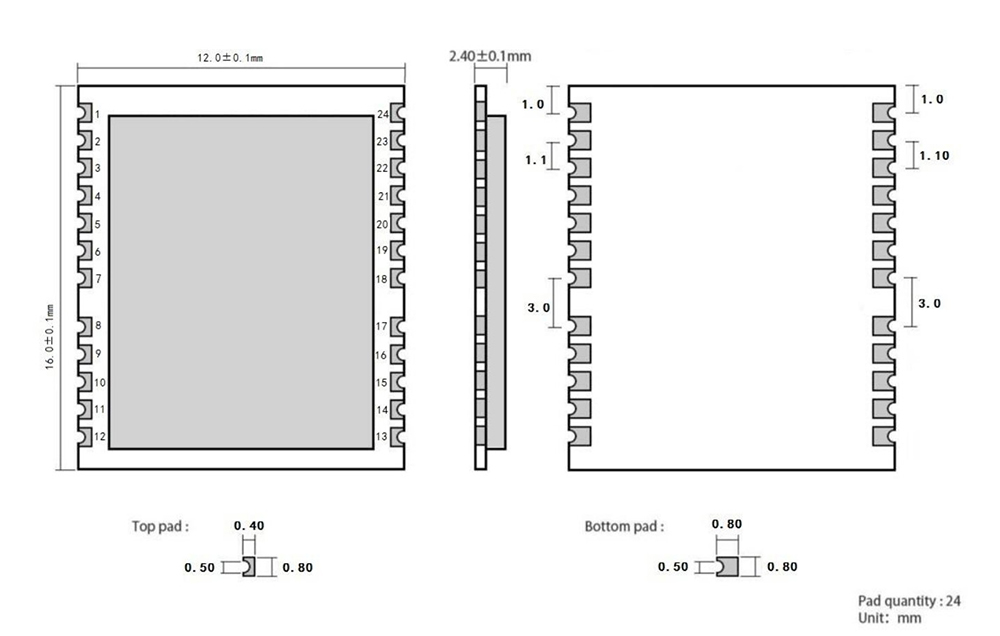

| 模块尺寸 | 16*12*2.4mm(L*W*H) |
| 封装接口 | 半孔（SMT 表贴） |
| 电源 | VCC：2.8V—4.3V（3.3V） |
| 串口 | 描述 |
| 通信电平 | 2.8V |
| 波特率（bps） | 9600（默认）、115200（可定制） |
| 数据位 | 8bit |
| 停止位 | 1 |
| 校验位 | None |
| 引脚序号 | 引脚名称 | 引脚名称 |
1 | NC | 保留脚 |
2 | NC | 保留脚 |
3 | 1PPS | 定位指示灯， 定位成功会输出方波 |
4 | EINT3 | 外部中断 3，默认：下拉，8 毫安驱动电流 |
5 | FORCE_ON | 休眠唤醒引脚， 模块进入超低功耗时拉高 该引脚退出超低功耗模式（此引脚电平电 压为 1.1V， 若控制脚电平不是 1.1V， 需要 分压处理） |
6 | EINT0 | 外部中断 0，默认：下拉，8 毫安驱动电流 |
7 | NC | 保留脚 |
8 | RSTN | 复位脚， 默认拉高， 拉低复位。 |
9 | VCC_RF | RF 电源输出， 给有源天线供电使用（此 RF 输出电源电压等于 VCC） |
10 | GND | 模块地线 |
11 | RF_IN | RF 输入 |
12 | GND | 模块地线 |
13 | GND | 模块地线 |
14 | NC | 保留脚 |
15 | NC | 保留脚 |
16 | RSTN | 复位脚， 默认拉高， 拉低复位。 |
17 | EINT1 | 外部中断 1，默认：下拉，8 毫安驱动电流 |
18 | TX1 | UART1 输出（预留， 2.8V 电平） |
19 | RX1 | UART1 输入（预留， 2.8V 电平） |
20 | TXD | UART 输出（AT 口， 2.8V 电平） |
21 | RXD | UART 输入（AT 口， 2.8V 电平） |
22 | VBKP | RTC 电源输入， RTC 电源必须供电， 模块 才能正常工作（2V-4.2V） |
23 | VCC | 模块电源（2.8V—4.2V） |
24 | GND | 模块地线 |
