通信接口：UART
工作电压：1.8-3.6V

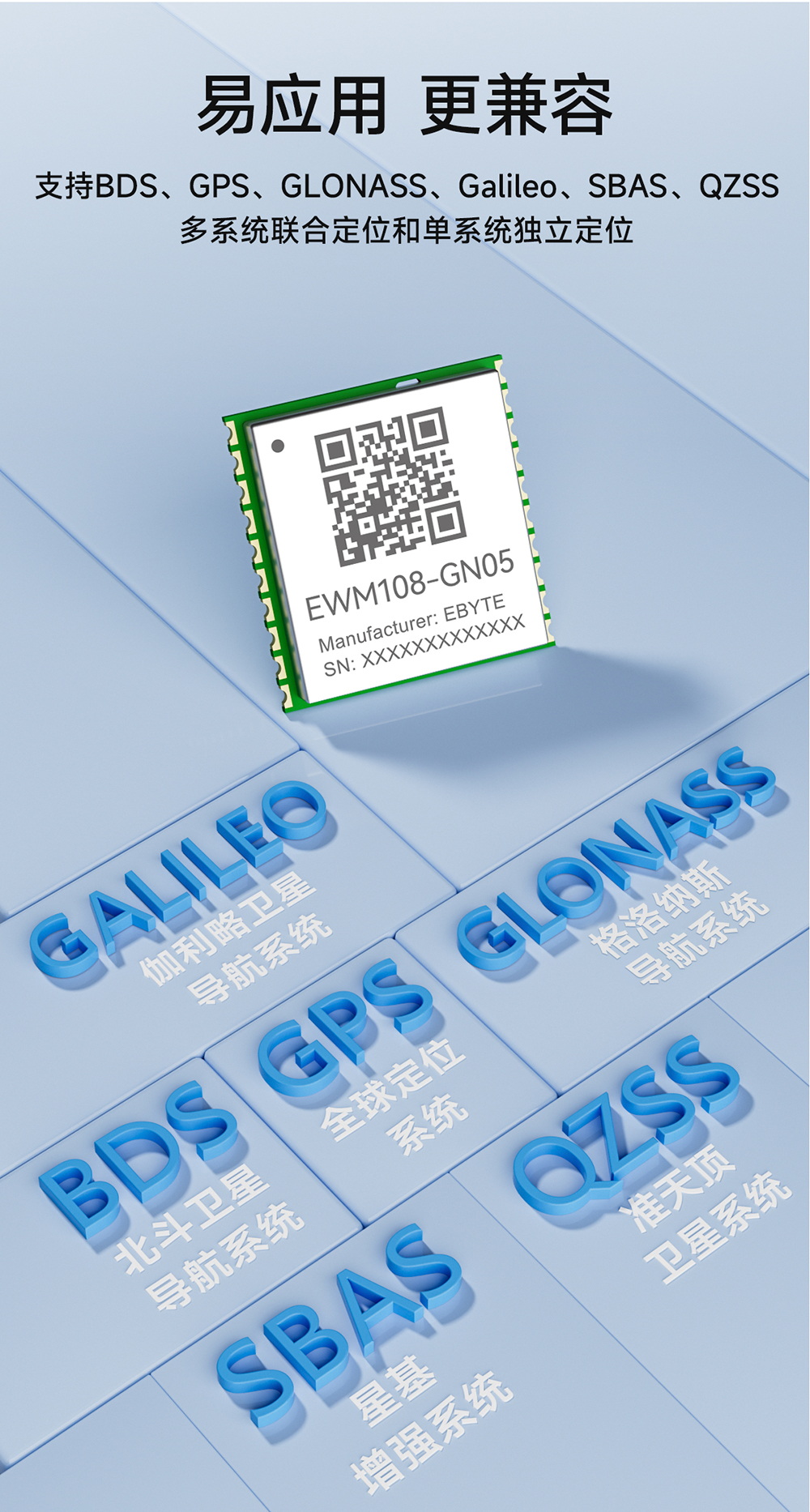

定位系统：BDS/GPS/GLONASS/Galileo/QZSS/SBAS
通信协议：NMEA0183V4.1及以前版本
产品尺寸：9.7*10.5*3.1mm
产品简介：EWM108-GN05系列是一款高性能的双频GNSS定位模块，搭载了华大北斗的HD8040D芯片方案，该模块支持新一代北斗三号信号体系，支持包括BDS、GPS、GLONASS、Galileo、SBAS、QZSS等全球所有民用导航卫星系统，为GNSS导航应用提供高精度、高灵敏度、低功耗的解决方案，可定制SPI、USB、CAN、I2C接口输出。
| 主要参数 | 性能 | 备注 | ||
| 最小值 | 典型值 | 最大值 | ||
| 工作电压（V） | 1.8 | 3.3 | 3.6 | 超过 3.6V 可能烧毁模块 |
| 通信电平（V） | 3.3 | 使用 5V TTL 有风险烧毁 | ||
| 工作温度（℃） | -40 | - | 85 | 工业级设计 |
| 湿度 | 5% | - | -95%RH | 无凝露 |
| 主要参数 | 描述 | 备注 |
| 波特率（bps） | 1200~460800 | 默认 115200bps |
| 数据位 | 8bit | - |
| 停止位 | 1 | - |
| 通信接口 | UART | - |
| 封装方式 | 贴片式 | - |

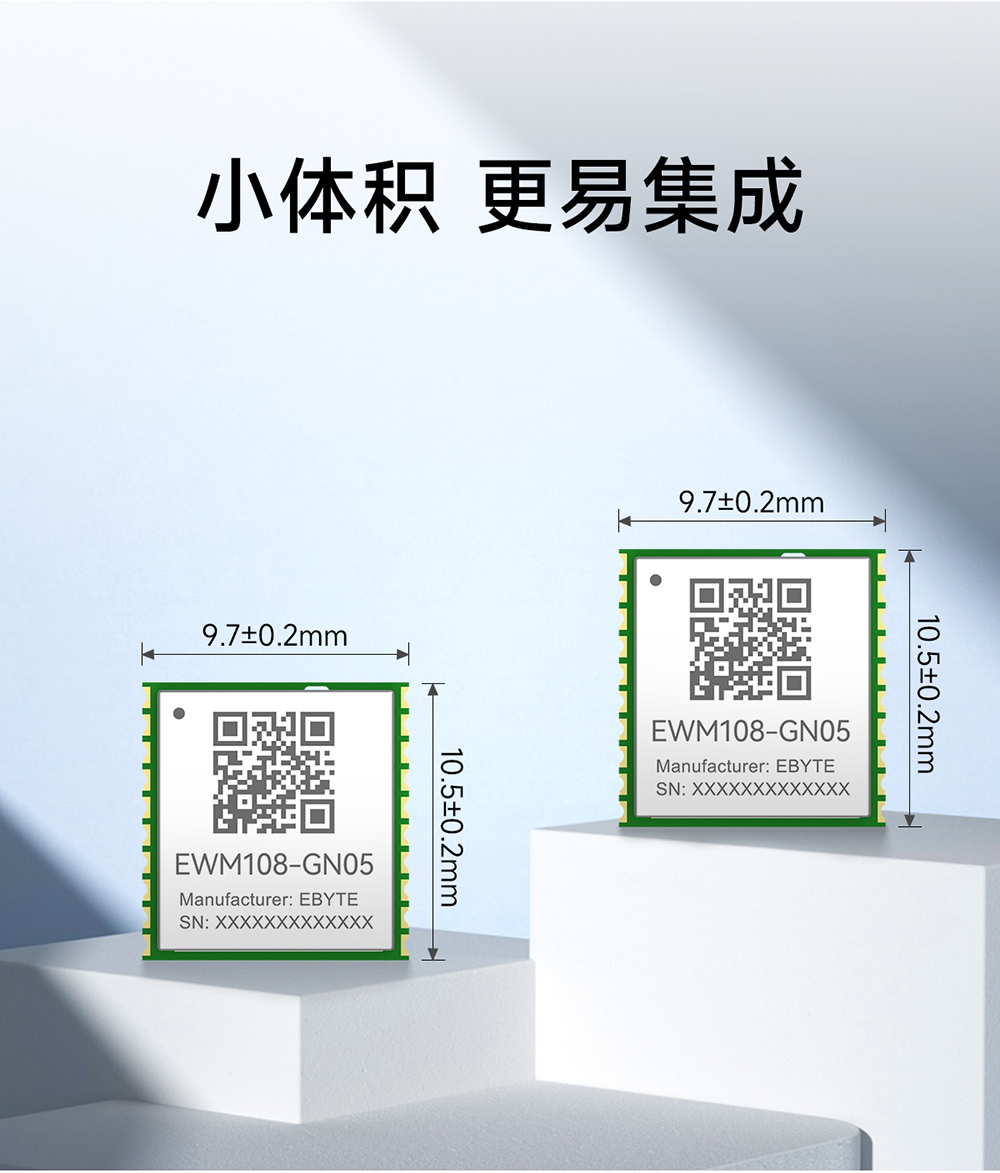

| EWM108-GN05 尺寸 | 9.7*10.5*3.1mm | ±0.2mm |
| EWM108-GN05S 尺寸 | 12.2*16.0*3.1mm | |
| 天线接口 | 邮票孔 | - |
| 输出格式 | NMEA0183 V4.0/4.1及之前版本RTCM 2.3/2.4/3.0/3.2 Cynosure GNSS 接收机协议 | - |
| 定位更新率 | 1Hz | 最大定位更新频率可达 10Hz |
| 支持的定位系统 | BDS/GPS/GLONASS/Galileo/QZSS/SBAS | GPS/QZSS: L1C/A, L5C BDS: B1I, B2a GLONASS: L1 Galileo: E1, E5a SBAS: L1 |
| EWM108-GN05产品重量 | 0.5 | ±0.1g |
| EWM108-GN05S产品重量 | 0.9 |
| 类别 | 指标项 | 典型值 | 单位 |
| 定位时间 （测试条件 1） | 冷启动 | ≤28 | s |
| 热启动 | ≤1 | s | |
| 灵敏度 （测试条件 2） | 冷启动 | -148 | dBm |
| 热启动 | -155 | dBm | |
| 重新捕获 | -158 | dBm | |
| 跟踪 | -162 | dBm | |
| 精度 （测试条件 3） | 水平定位精度 | ＜1 | m |
| 速度定位精度 | ＜0.1 | m/s | |
| 授时精度 | 25 | ns | |
| 功耗 （测试条件 4） | EWM108-GN05 捕获电流 | 47.3 | mA |
| EWM108-GN05S 捕获电流 | |||
| EWM108-GN05 跟踪电流 | 47.8 | mA | |
| EWM108-GN05S 跟踪电流 | 47.2 | ||
| EWM108-GN05 休眠电流 | 14 | uA | |
| EWM108-GN05S 休眠电流 |
注：以上结果为 GPS/北斗双模工作模式。
[测试条件 1]：接收卫星个数大于 6，所有卫星信号强度为-130dBm，测试 10 次取平均值，定位误差小于 10 米。
[测试条件 2]：外接 LNA 噪声系数 0.8，接收卫星个数大于 6，五分钟之内锁定或者不失锁条件下的接收信号强度值。
[测试条件 3]：开阔没有遮挡环境，连续 24 小时开机测试，50%CEP。
[测试条件 4]：接收卫星个数大于 6，所有卫星信号强度为-130dBm。
| 引脚序号 | 引脚名称 | 引脚方向 | 引脚用途 |
| 1 | GND | - | 模块地 |
| 2 | TXD | 输出 | 串口输出，3.3V 电平 |
| 3 | RXD | 输入 | 串口输入，3.3V 电平 |
| 4 | 1PPS | 输出 | 秒脉冲，1 Pulse Per Second |
| 5 | NC | - | - |
| 6 | V_BCKP | 输入 | 模块备电，备电范围 1.8~3.6V |
| 7 | NC | - | - |
| 8 | VDD | 输入 | 模块电源，供电范围：1.8~3.6V |
| 9 | PRRSTX | 输入 | 复位引脚，外部复位输入，内部有上拉，低电平有效，不用则必须悬空 |
| 10 | GND | - | 模块地 |
| 11 | RF_IN | 输入 | 天线信号输入，阻抗 50Ω |
| 12 | GND | - | 模块地 |
| 13 | NC | - | - |
| 14 | ANT_BIAS | 输出 | 天线供电引脚，电流不能超过 35mA |
| 15 | NC | - | - |
| 16 | NC | - | - |
| 17 | NC | - | - |
| 18 | PRTRG | 输入 | 工作模式选择，或唤醒信号输入 |
