| 主要参数 | 性能 | 备注 | ||
| 最小值 | 典型值 | 最大值 | ||
| 工作电压（V） | 3.6 | 5.0 | 5.5 | 超过 5.5V 可能烧毁模块 |
| 通信电平（V） | - | 3.3 | - | 使用 5V TTL 有风险烧毁 |
| 工作温度（℃） | -40 | - | +85 | 工业级设计 |
| 存储温度 | -50℃ | - | -125℃ | |
| 湿度 | 5% | - | -95%RH | 无凝露 |
| 主要参数 | 描述 | 备注 |
| 波特率（bps） | 4800~921600 | 默认 38400 |
| 数据位 | 8bit | - |
| 停止位 | 1 | - |
| 通信接口 | UART | - |
| 产品尺寸 | 20*22*7.8mm | ±0.2mm |
| 天线接口 | 陶瓷天线 | - |
| 通信协议 | 支持 NMEA V4.11 | - |
| 定位更新率 | 3Hz ~ 25Hz | 最大固定更新频率可达 25Hz |
| 支持的定位系统 | BDS/GPS/GLONASS | GPS L1 C/A, QZSS L1 C/A/S, GLONASS L10F,BeiDou B1I/B1C, GALILEO E1B/C,SBAS L1 C/A: WAAS, EGNOS, MSAS, GAGAN |
| 高度限制 | 80000m | - |
| 速度限制 | 500m/s | - |
| 重力加速度限制 | ＜4g | - |
| 产品重量 | 7.9 | ±0.1g |

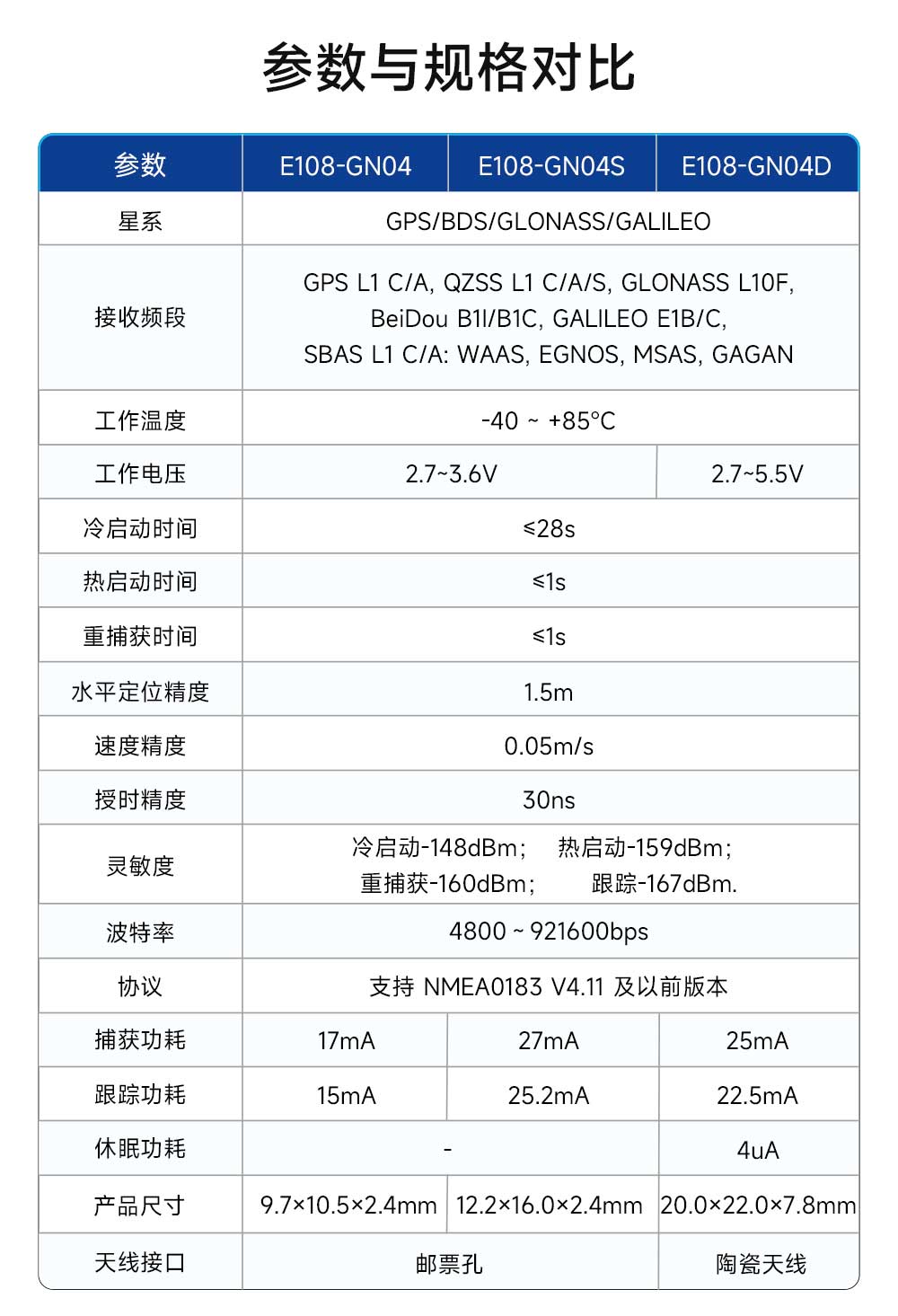

| 类别 | 指标项 | 典型值 | 单位 | |
| 定位时间 （测试条件 1） | 冷启动 | 28 | s | |
| 热启动 | 1 | s | ||
| 重新捕获 | 1 | s | ||
| 灵敏度 （测试条件 2） | 冷启动 | -148 | dBm | |
| 热启动 | -159 | dBm | ||
| 重新捕获 | -160 | dBm | ||
| 跟踪 | -167 | dBm | ||
| 精度 （测试条件 3） | 水平定位精度 CEP | 1.5 | m | |
| 速度定位精度 | 0.05 | m/s | ||
| 授时精度 | RMS | 30 | ns | |
| 99% | 60 | ns | ||
| 功耗 （测试条件 4） | E108-GN04 捕获电流 | 17 | mA | |
| E108-GN04S 捕获电流 | 27 | |||
| E108-GN04D 捕获电流 | 25 | |||
| E108-GN04 跟踪电流 | 15 | mA | ||
| E108-GN04S 跟踪电流 | 25.2 | |||
| E108-GN04D 跟踪电流 | 22.5 | |||
| E108-GN04D 休眠电流 | 4 | uA | ||
注：以上结果为 GPS/北斗双模工作模式 ；最高海拔高度可达到 18000 米，但是超过 10000 米后数据的准确度会有所偏差。
[测试条件 1]：接收卫星个数大于 6，所有卫星信号强度为-130dBm，测试 10 次取平均值，定位误差小于 10 米。
[测试条件 2]：外接 LNA 噪声系数 0.8，接收卫星个数大于 6，五分钟之内锁定或者不失锁条件下的接收信号强度值。
[测试条件 3]：开阔没有遮挡环境，连续 24 小时开机测试，50% CEP。
[测试条件 4]：接收卫星个数大于 6，所有卫星信号强度为-130dBm。
| 引脚序号 | 引脚名称 | 引脚方向 | 引脚用途 |
| 1 | CE | 输入 | 电源使能端，可拉低进入低功耗模式（默认为高） |
| 2 | 1PPS | 输出 | 时间脉冲信号，1 Pulse Per Second |
| 3 | GND | - | 模块电源地线 |
| 4 | TXD | 输出 | 串口输出，3.3V 电平 |
| 5 | RXD | 输入 | 串口输入，3.3V 电平 |
| 6 | VCC | 输入 | 模块电源，供电范围：3.6V-5.5V |
