通信接口：UART
工作电压：2.7-3.6V
定位系统：BDS
产品尺寸：12.2*16.0*2.4mm

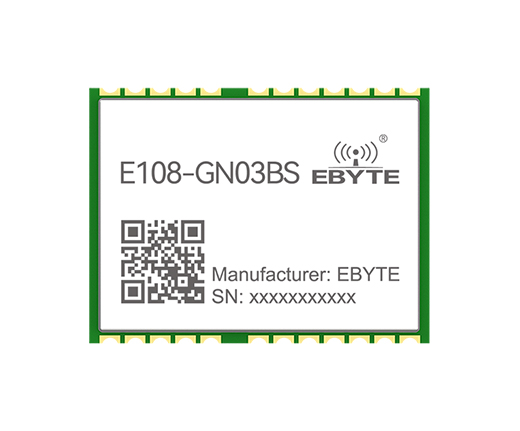

产品简介：E108-GN03B单北斗定位导航模块是基于中科微第六代SOC单北斗芯片AT6668B的高性能定位导航模块，应用了全新的导航一体化SOC单芯片技术，可以满足高精度定位、高精度授时的应用，同时具有高集成度、高性能、低功耗、小尺寸等特点，同时支持北斗二号(B1I) 和北斗三号(B1C）信号。该系列模块具有三种常见封装，并适配其他厂商 GNSS 模块的软、硬件接口，可用于车载导航、可穿戴设备、手机、物联网设备、无人机等应用领域。
| 主要参数 | 性能 | 备注 | ||
| 最小值 | 典型值 | 最大值 | ||
| E108-GN03B 工作电压（V） | 2.7 | 3.3 | 3.6 | 超过 3.6V 可能烧毁模块 |
| E108-GN03BS 工作电压（V） | 2.7 | 3.3 | 3.6 | |
| E108-GN03BD 工作电压（V） | 2.7 | 5 | 5.5 | 超过 5.5V 可能烧毁模块 |
| 通信电平（V） | 3.3 | 除 E108-GN03BD 外，使用 5V TTL 有风险烧毁 | ||
| 最大可承受 ESD 水平（V） | - | - | 2000 | HBM |
| 工作温度（℃） | -40 | - | 85 | 工业级设计 |
| 存储温度（℃） | -40 | - | 125 | |
| 湿度（%RH） | 5 | - | -95 | 无凝露 |
| 主要参数 | 描述 | 备注 |
| 波特率（bps） | 4800~115200 | 默认 115200 |
| 数据位 | 8bit | - |
| 停止位 | 1 | - |
| 通信接口 | UART | - |
| 封装方式 | 贴片式 | - |
| 产品尺寸 | 12.2*16.0*2.4mm | ±0.2mm |
| 天线接口 | 邮票孔 | - |
| 通信协议 | 支持 NMEA0183 V4.10及以前版本 | - |
| 定位更新率 | 1Hz | 最大定位更新频率可达 10Hz |
| 支持的定位系统 | BDS | BDS B1I、BDS B1C |
| 产品重量 | 0.9 g | ±0.1g |
| 类别 | 指标项 | 典型值 | 单位 |
| 定位时间 （测试条件 1） | 冷启动 | ≤23 | s |
| 热启动 | ≤1 | s | |
| 重新捕获 | ≤1 | s | |
| 灵敏度 （测试条件 2） | 冷启动 | -148 | dBm |
| 热启动 | -156 | dBm | |
| 重新捕获 | -160 | dBm | |
| 跟踪 | -162 | dBm | |
| 精度 （测试条件 3） | 水平定位精度（静态） | ＜2.5 | m |
| 垂直定位精度（静态） | ＜3.0 | m | |
| 速度定位精度 | ＜0.1 | m/s | |
| 授时精度 | 30 | ns | |
| 功耗 （测试条件 4） | E108-GN03B 捕获电流 | 25 | mA |
| E108-GN03BS 捕获电流 | 26 | ||
| E108-GN03BD 捕获电流 | 24 | ||
| E108-GN03B 跟踪电流 | 25 | mA | |
| E108-GN03BS 跟踪电流 | 26 | ||
| E108-GN03BD 跟踪电流 | 24 | ||
| E108-GN03B 休眠电流 | 19 | uA | |
| E108-GN03BS 休眠电流 | 20 | ||
| E108-GN03BD 休眠电流 | 0.3 |
[测试条件 1]：接收卫星个数大于 6，所有卫星信号强度为-130dBm，测试 10 次取平均值，定位误差小于 10 米。
[测试条件 2]：外接 LNA 噪声系数 0.8，接收卫星个数大于 6，五分钟之内锁定或者不失锁条件下的接收信号强度值。
[测试条件 3]：开阔没有遮挡环境，连续 24 小时开机测试，50%CEP。
[测试条件 4]：接收卫星个数大于 6，所有卫星信号强度为-130dBm。
| 引脚序号 | 引脚名称 | 引脚方向 | 引脚用途 |
| 1 | NC | - | - |
| 2 | MODEL_SET | 输入 | 卫星系统模式选择，高电平或者悬空时为 BDS +GPS，低电平时为GPS+GLONASS |
| 3 | 1PPS | 输出 | 秒脉冲，1 Pulse Per Second |
| 4 | ON_OFF | 输入 | 休眠控制，正常工作保持高电平(内部上拉)，低电平进入休眠 |
| 5 | NC | - | - |
| 6 | NC | - | - |
| 7 | NC | - | - |
| 8 | RESET_N | 输入 | 复位脚，外部复位输入，内部有上拉，不用则必须悬空 |
| 9 | VCC_RF | 输出 | RF 电源输出，给有源天线供电使用(输出电源电压等于 VCC) |
| 10 | GND | - | 模块地 |
| 11 | RF_IN | 输入 | 天线接口 |
| 12 | GND | - | 模块地 |
| 13 | GND | - | 模块地 |
| 14 | ANT_ON | 输出 | 有源天线供电控制，用于外部有源天线开关控制 |
| 15 | NC | - | - |
| 16 | NC | - | - |
| 17 | NC | - | - |
| 18 | NC | - | - |
| 19 | NC | - | - |
| 20 | TXD | 输出 | 串口输出，3.3V 电平 |
| 21 | RXD | 输入 | 串口输入，3.3V 电平 |
| 22 | V_BCKP | 输入/输出 | RTC 电源供电，可给外部电池充电，内部串联 100Ω电阻 |
| 23 | VCC | 输入 | 电源引脚，供电范围：2.7V-3.6V |
| 24 | GND | - | 模块地 |
