| 序号 | 参数名称 | 参数值 | 注释 |
| 1 | 支持模块 | E28-2G4T12S | 串口模块 |
| 2 | 模块尺寸 | 60*34mm | - |
| 3 | 生产工艺 | 无铅工艺，机贴 | 无线类产品必须机贴方能保证批量一致性和可靠性 |
| 4 | 供电接口 | USB | - |
| 5 | 通信接口 | TTL | - |
| 6 | 工作温度 | -40～+85℃ | 工业级 |
| 7 | 工作湿度 | 10%～90% | 相对湿度，无冷凝 |
| 8 | 储存温度 | -40～+125℃ | 工业级 |

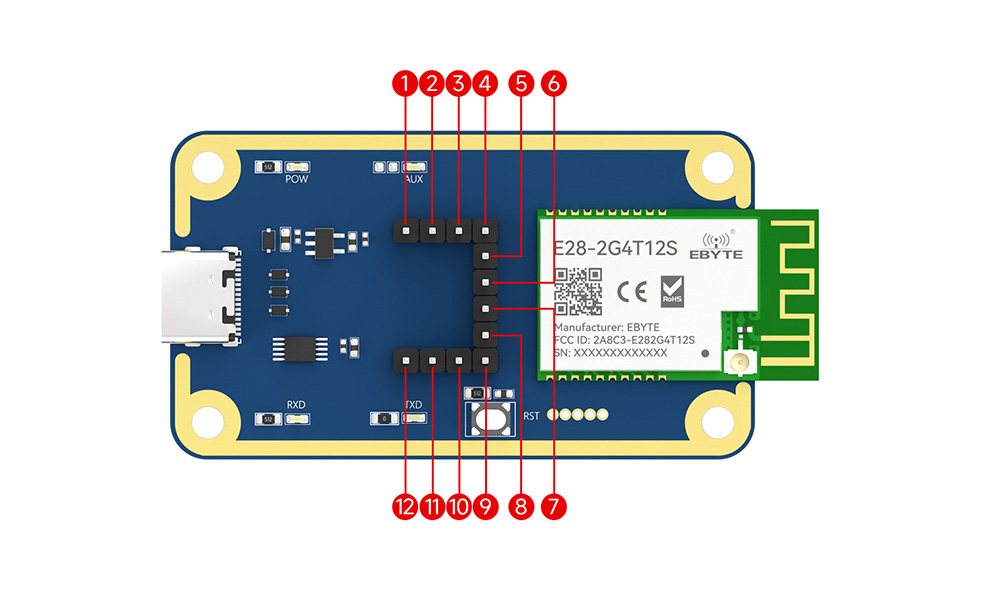

| 引脚序号 | 引脚名称 | 类型 | 引脚用途 |
| 1 | 5V | P | 5V供电 |
| 2 | VDD | P | - |
| 3 | VDD | P | - |
| 4 | GND | G | 接地 |
| 5 | RX | I | TTL串口输入 |
| 6 | TX | T | TTL串口输出 |
| 7 | M2 | I | M2、M1、M0共同组合决定模块8种工作模式，详细见第三章节模式配置处 |
| 8 | GND | G | 接地 |
| 9 | M1 | I | M2、M1、M0共同组合决定模块8种工作模式，详细见第三章节模式配置处 |
| 10 | GND | G | 接地 |
| 11 | M0 | I | M2、M1、M0共同组合决定模块8种工作模式，详细见第三章节模式配置处 |
| 12 | GND | G | 接地 |
注：
1、P：电源；I：输入；O：输出；T：可设置为高阻。
2、电源供电方式为TYPE-C USB接口供电（默认）、 VDD和GND排针供电（需断开5V和VDD跳线帽连接）。
| 批量采购/定制产品 |
| 【销售专线】：4000-330-990 7x24小时销售服务热线 |
| 【联系邮箱】：support@cdebyte.com |
| 技术咨询 |
| 【在线提交】：https://www.ebyte.com/apple-technology.html |
| 【联系邮箱】：support@cdebyte.com |
| 常见问题 |
| ★ 问：根据模块demo资料做了二次开发，用其他家的SX1280芯片模块写入同样的程序，E28模块传输数据时一直返回ff，该问题怎么解决？ |
| 答：该问题是二次开发问题，首先需要控制TXEN,RXEN，然后完全擦除后再烧录之后重新测试开发。 |
| ★ 问：E28无线模块的demo运行之后显示报错，是什么原因造成的呢？ |
| 答：demo报错，建议根据报错信息检查一下编译环境，具体可以查看模块产品手册信息。 |
| ★ 问：E28-2G4M20S模块第8/9两个引脚是否可以同时给高电平实现同时收发的功能？ |
| 答：该模块是半双工模块，不可以同时连接PA和LNA，否则会击穿LNA，建议使用E34系列中的全双工型号无线模块。 |
| ★ 问：使用两个E28-2G4M12S开发做网关，希望实现全双工，之前由一条SPI总线上挂两个E28测试一直有问题，但使用单个E28时正常。 现在计划一个E28用spi，另外一个使用uart， 使用uart这个发现soc发读取版本指令给E28有回复，但低电平是0.8v而不是0.4v导致无法使用，应该怎么处理？ |
| 答：首先咨询验证模块硬件，核对产品手册指令数据；其次检查下拉能力，如果下拉能力不够的话，可以调试加大上拉电阻。 |
| ★ 问：E28-2G4M27SX模块里面电源地方是否有15uH的电感，是否可以设置使用dc/dc mode？ |
| 答：E28-2G4M27SX模块有电感。 |
| ★ 问：请问该型号有没有温补晶振？还有哪些模块是带有温补晶振的呢？ |
| 答：E28不是温补晶振；E32-TTL-100-V6.0，E19大功率系列是带有温补晶振的；有源晶振的就是带温补的。 |
| 产品 型号 | 接口类型 | 芯片方案 | 载波频率Hz | 发射功率dBm | 测试距离km | 空中速率 bps | 封装形式 | 产品尺寸mm | 产品特点 | 技术 手册 | 样品 购买 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E28-2G4TBH-01 | Type-C | - | - | - | - | - | - | 80*45 | 焊接E28-2G4T27SX大功率LoRa模块评估测试套件 | ||
| E28-2G4TBM-01 | Type-C | - | - | - | - | - | - | 58*28 | 焊接E28-2G4T20SX中功率LoRa模块评估测试套件 | ||

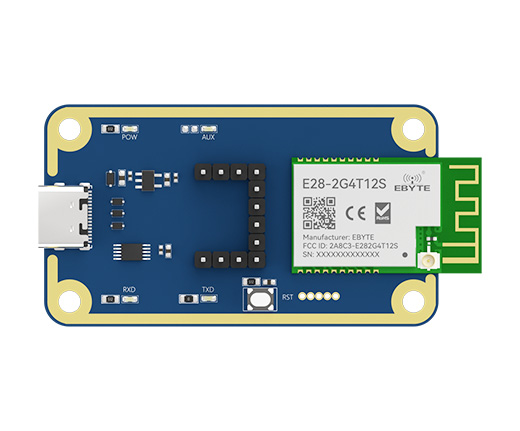

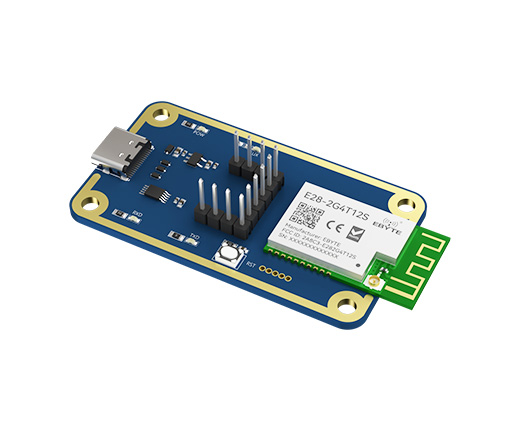

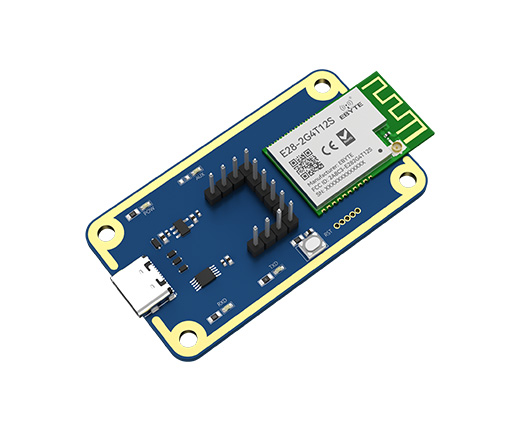

| E28-2G4TBL-01 | Type-C | - | - | - | - | - | - | 30*64 | 焊接E28-2G4T12S小功率无线模块评估测试套件 | ||
| E28-2G4T20SX | UART | SX1281 | 2.4G | 20 | 6 | 1K~2M | 贴片 | 16*26 | GFSK/LoRa/FLRC调制方式，透明传输 | ||
| E28-2G4M20SX | SPI | SX1281 | 2.4G | 20 | 6 | 0.476k～2M | 贴片 | 20*15 | LoRa扩频，FLRC，兼容BLE协议 | ||
| E28-2G4M12SX | SPI | SX1281 | 2.4G | 12~14 | 3 | 0.595~2M | 贴片 | 17.8*15 | LoRa扩频，FLRC | ||
| E28-2G4M27SX | SPI | SX1281 | 2.4G | 27 | 8 | 0.595~2M | 贴片 | 15*20 | 高速连续传输 | ||
| E28-2G4T27SX | UART | SX1281 | 2.4G | 27 | 7 | 1~2M | 贴片 | 40.5*25 | LoRa扩频，高速连续传输 | ||
| E28-2G4M27S | SPI | SX1281 | 2.4G | 27 | 8 | 0.595~2M | 贴片 | 15*26.5 | LoRa扩频，FLRC，测距 | ||
| E28-2G4T12S | UART | SX1281 | 2.4G | 12.5 | 3 | 1~2M | 贴片 | 17.5*28.7 | LoRa扩频，高速连续传输 | ||
| E28-2G4M20S | SPI | SX1281 | 2.4G | 20 | 6 | 0.595~2M | 贴片 | 15*26.5 | LoRa扩频，FLRC，测距 | ||
| E28-2G4M12S | SPI | SX1281 | 2.4G | 12.5 | 3 | 0.595~2M | 贴片 | 15*24 | LoRa扩频，FLRC，测距 |
