射频参数 | 参数值 | 备注 |
工作频段 | 2400~2500 MHz | 出厂默认 2.4GHz |

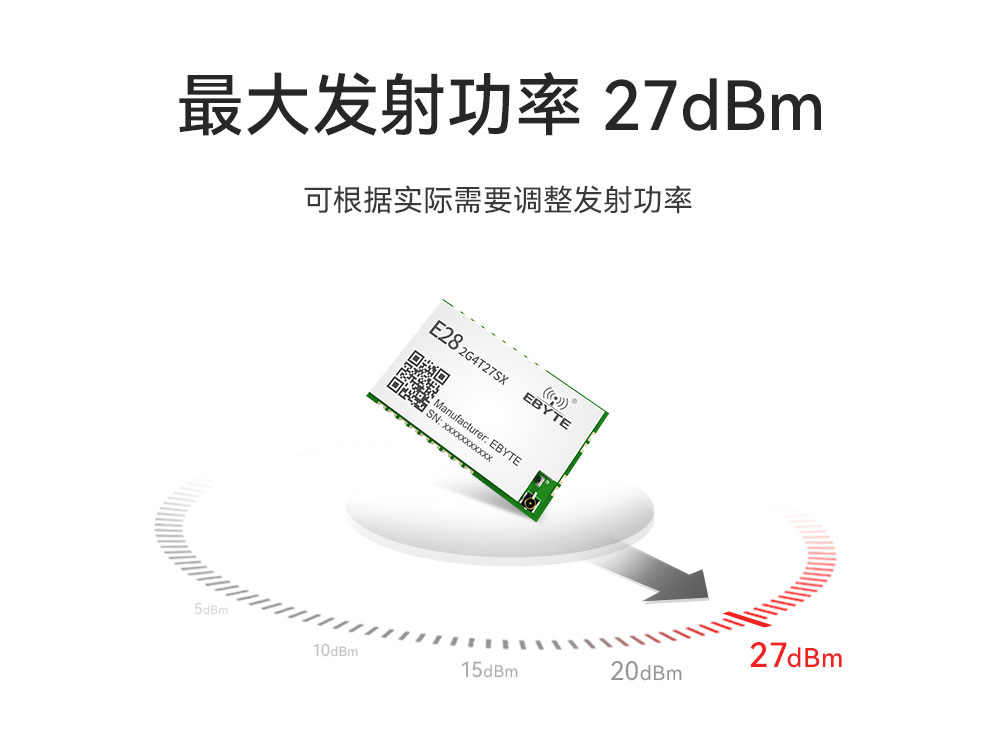

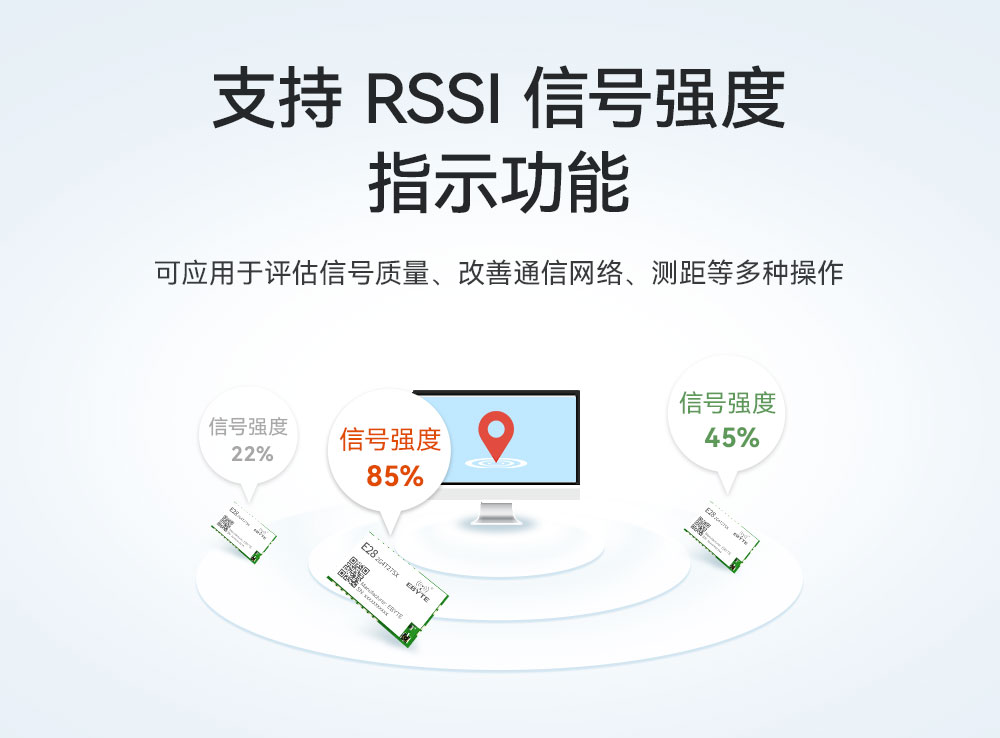

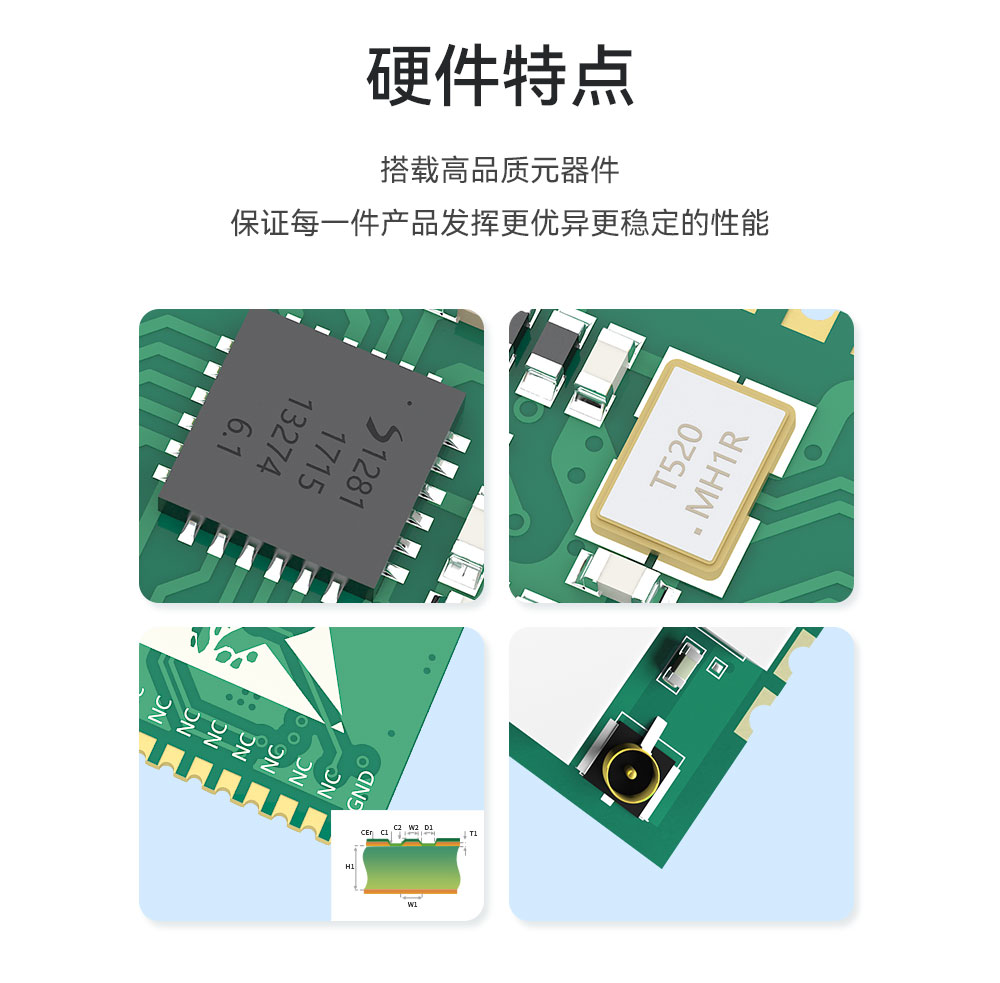

发射功率 | 26.5~27.5 dBm | - |
接收灵敏度 | -132 dBm | - |
空中速率 | 1k~2Mbps | 默认 10Kbps |
实测距离 | 7km | 晴朗空旷环境,天线增益 5dBi,天线高度 2.5米,空中速率 1kbps |
硬件参数 | 参数值 | 备注 |

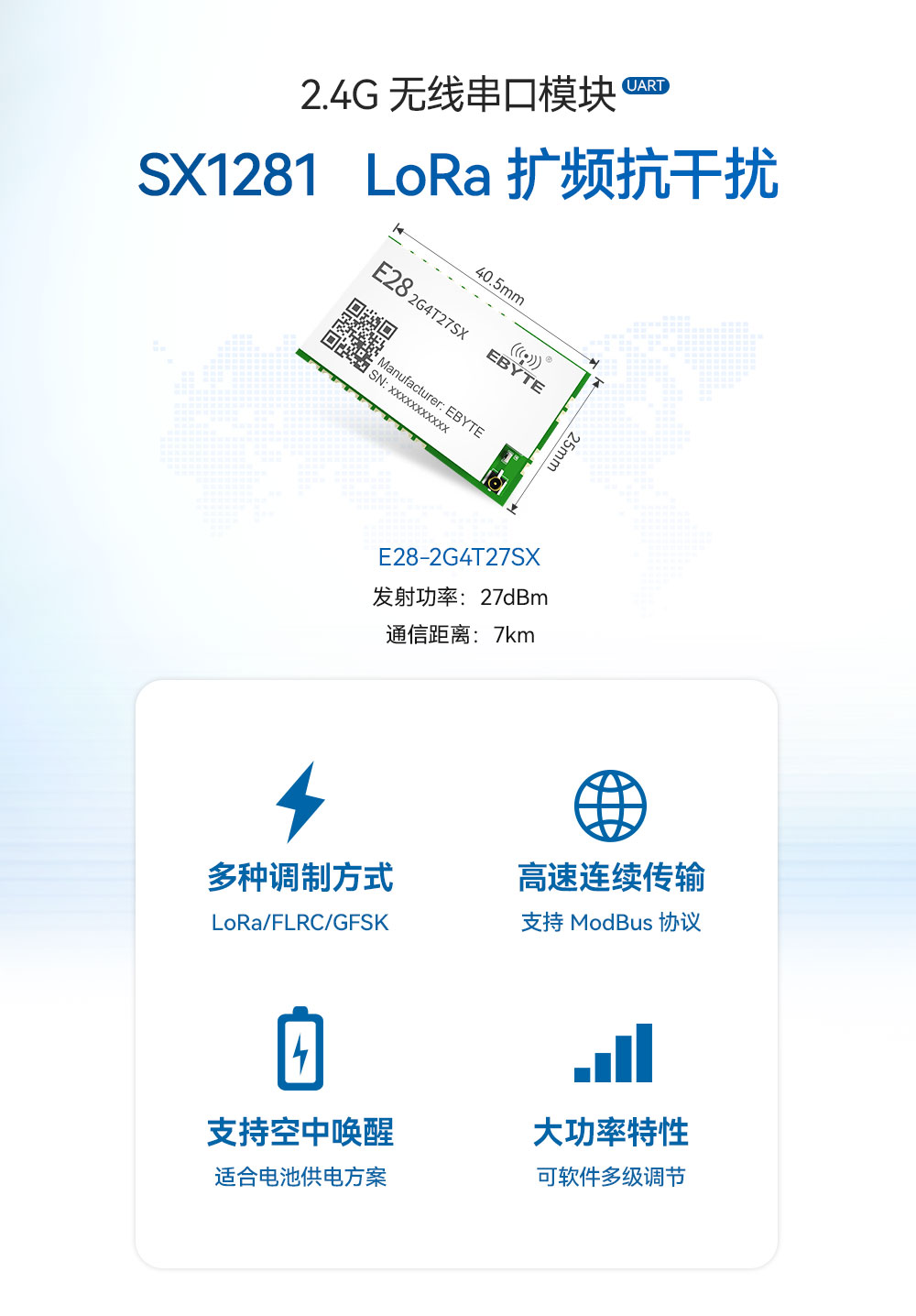

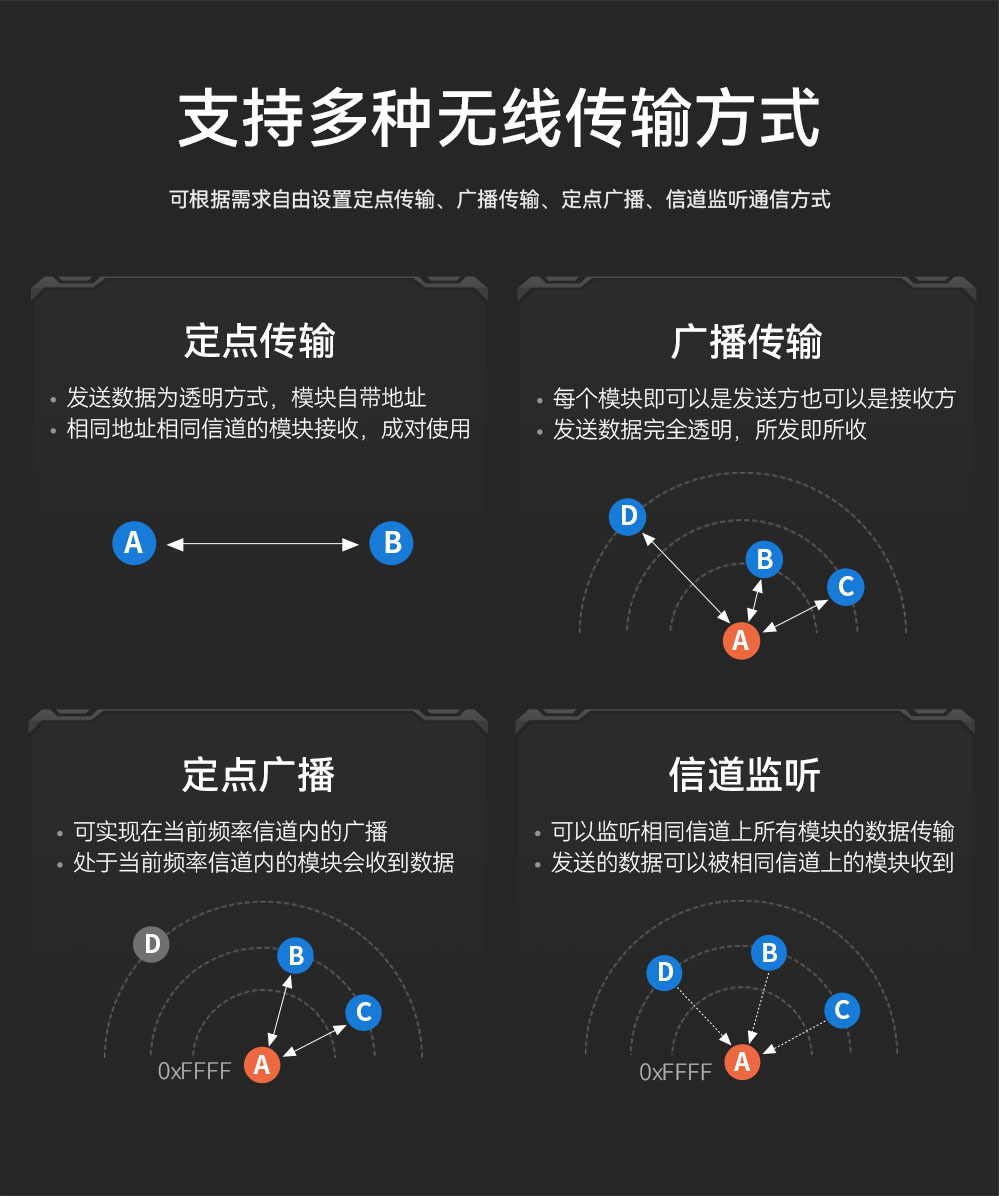

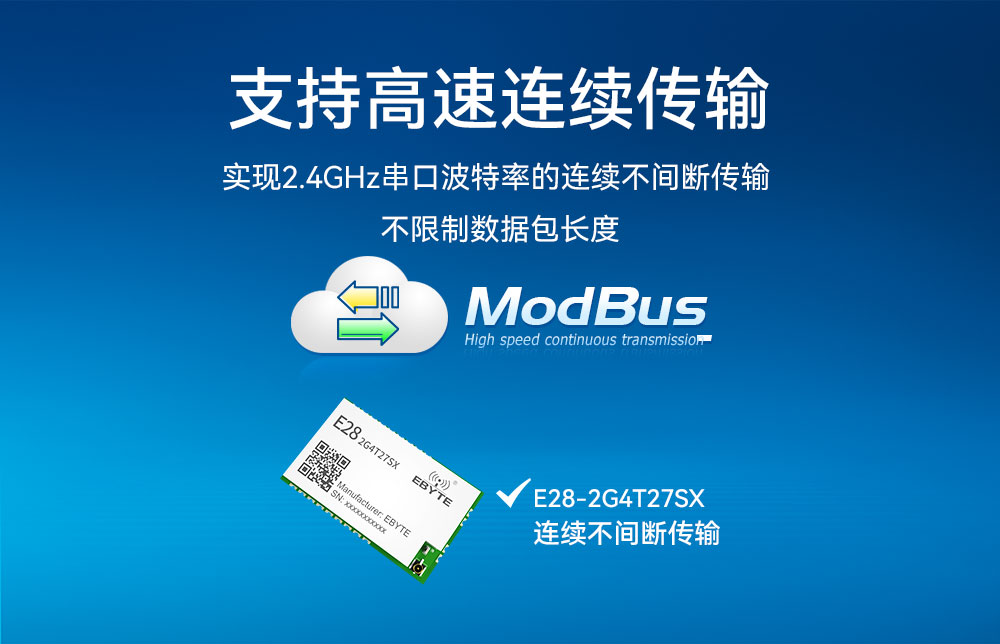

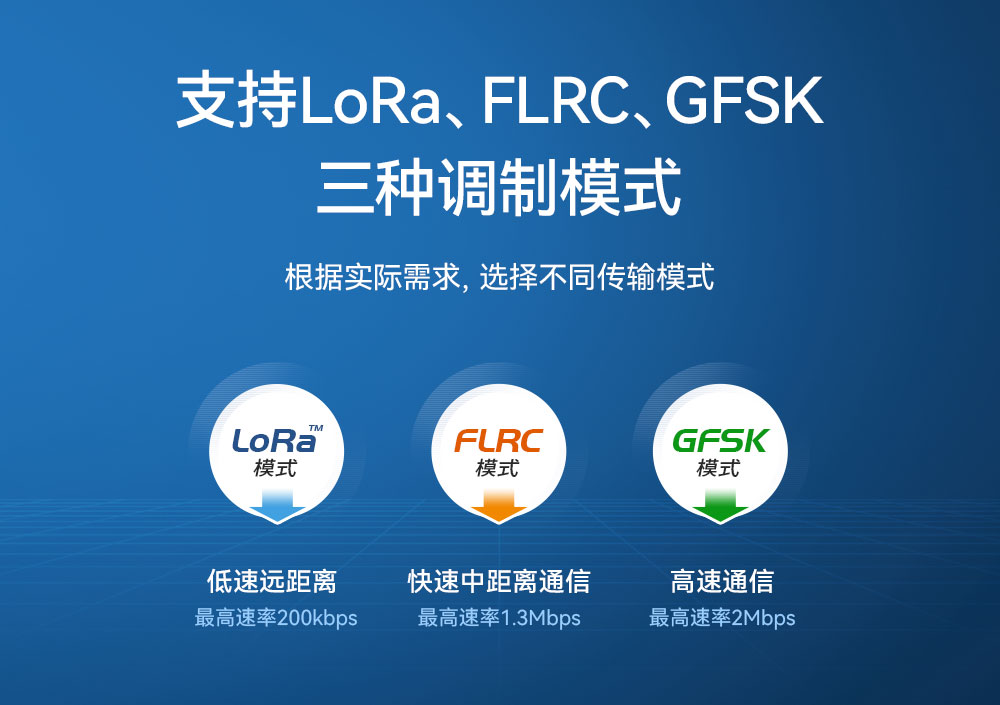

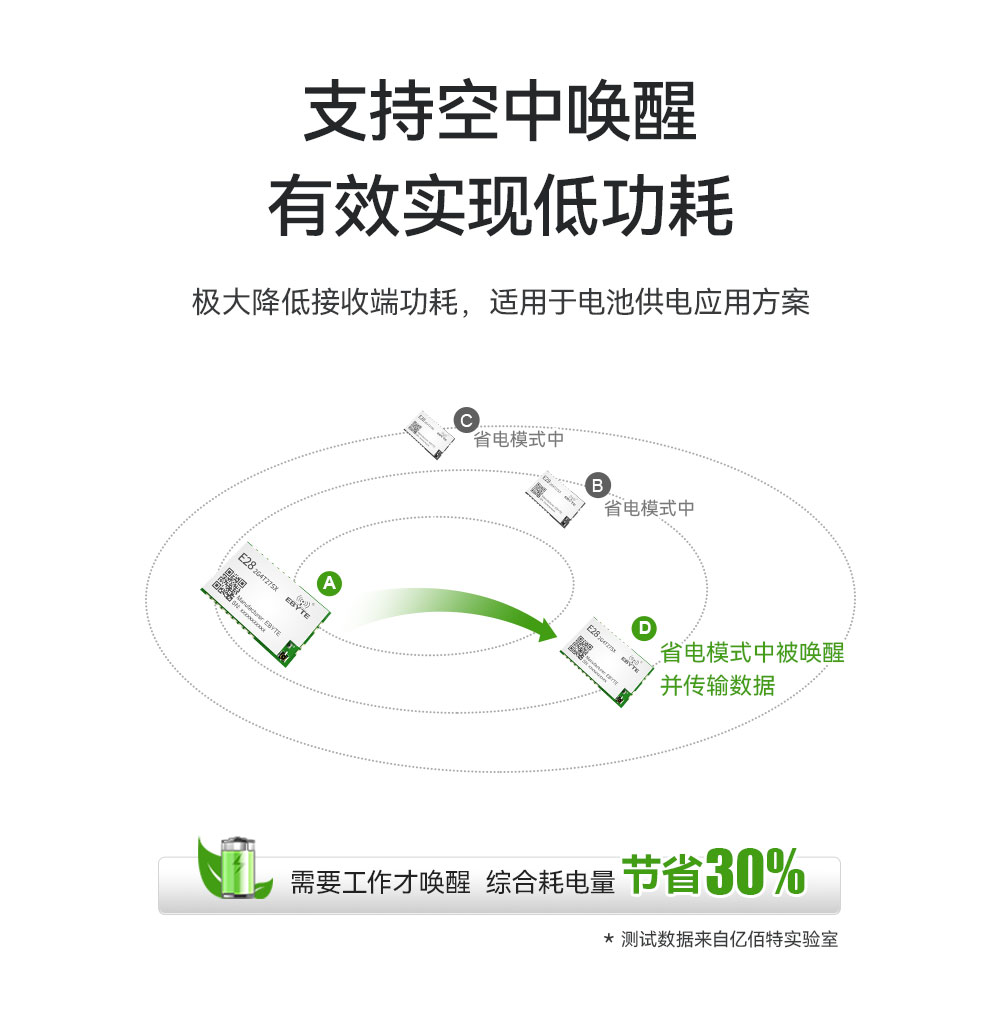

尺寸大小 | 40.5*25 mm | - |
天线形式 | IPEX/邮票孔 | 等效阻抗约 50Ω |
通信接口 | UART串口 | TTL 电平 |
封装方式 | 贴片 | - |
缓存 | 2048 Byte | - |
发射长度 | ①121 Byte ②221 Byte | ①普通模式,使用 1Mbps 空速 ②连传模式 |
调制方式 | GFSK / LoRa / FLRC | - |
电气参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
工作电压 | 2.3 | 5.0 | 5.5 | V | ≥5.0V 可保证输出功率 |
通信电平 | - | 3.3 | - | V | 使用 5V TTL 有烧毁风险 |
发射电流 | - | 500 | - | mA | 瞬时功耗 |
接收电流 | - | 27 | - | mA | - |
休眠电流 | - | 10 | - | μA | 软件关断 |
工作温度 | -40 | - | +85 | ℃ | 工业级设计 |
序号 | 引脚 | 引脚方向 | 备注 |
1、8、10、18、20、21 | GND | 参考地 | 模块地线 |
2~7、9、22 | NC | - | 此引脚需悬空(以备后续扩展使用) |
11 | VCC | - | 模块电源正参考,电压范围:2.5V ~ 5.5V DC |
12 | AUX | 输出 | 用于指示模块工作状态,用户唤醒外部 MCU,上电自检初始化期间输出低 电平,可配置为漏极开路输出,或推挽输出,详见参数设置(可以悬空) |
13 | TXD | 输出 | TTL 串口输出,连接到外部 RXD 输入引脚; 可配置为漏极开路或推挽输出,详见参数设置 |
14 | RXD | 输出 | TTL 串口输入,连接到外部 TXD 输出引脚; 可配置为漏极开路或上拉输入,详见参数设置 |
15 | M1 | 输入 | M2、M1、M0 共同组合决定模块 8 种工作模式 |
16 | M0 | 输入 | M2、M1、M0 共同组合决定模块 8 种工作模式 |
17 | M2 | 输入 | M2、M1、M0 共同组合决定模块 8 种工作模式 |
19 | ANT | - | 天线接口(50Ω 特性阻抗) |
在线购买 |
【亿佰特官方淘宝店】:https://item.taobao.com |
【京东商城】:https://i-item.jd.com |
【官方淘宝】:https://item.taobao.com |
【阿里巴巴】:https://detail.1688.com |
批量采购/定制产品 |
【销售专线】:4000-330-990 7x24小时销售服务热线 |
【联系邮箱】:sales@cdebyte.com |
技术咨询 |
【在线提交】:http://www.ebyte.com/apple-technology.aspx |
【联系邮箱】:support@cdebyte.com |
常见问题 |
★ 问:根据模块demo资料做了二次开发,用其他家的SX1280芯片模块写入同样的程序,E28模块传输数据时一直返回ff,该问题怎么解决? |
答:该问题是二次开发问题,首先需要控制TXEN,RXEN,然后完全擦除后再烧录之后重新测试开发。 |
★ 问:E28无线模块的demo运行之后显示报错,是什么原因造成的呢? |
答:demo报错,建议根据报错信息检查一下编译环境,具体可以查看模块产品手册信息。 |
★ 问:E28-2G4M20S模块第8/9两个引脚是否可以同时给高电平实现同时收发的功能? |
答:该模块是半双工模块,不可以同时连接PA和LNA,否则会击穿LNA,建议使用E34系列中的全双工型号无线模块。 |
★ 问:使用两个E28-2G4M12S开发做网关,希望实现全双工,之前由一条SPI总线上挂两个E28测试一直有问题,但使用单个E28时正常。 现在计划一个E28用spi,另外一个使用uart, 使用uart这个发现soc发读取版本指令给E28有回复,但低电平是0.8v而不是0.4v导致无法使用,应该怎么处理? |
答:首先咨询验证模块硬件,核对产品手册指令数据;其次检查下拉能力,如果下拉能力不够的话,可以调试加大上拉电阻。 |
★ 问:E28-2G4M27SX模块里面电源地方是否有15uH的电感,是否可以设置使用dc/dc mode? |
答:E28-2G4M27SX模块有电感。 |
★ 问:请问该型号有没有温补晶振?还有哪些模块是带有温补晶振的呢? |
答:E28不是温补晶振;E32-TTL-100-V6.0,E19大功率系列是带有温补晶振的;有源晶振的就是带温补的。 |

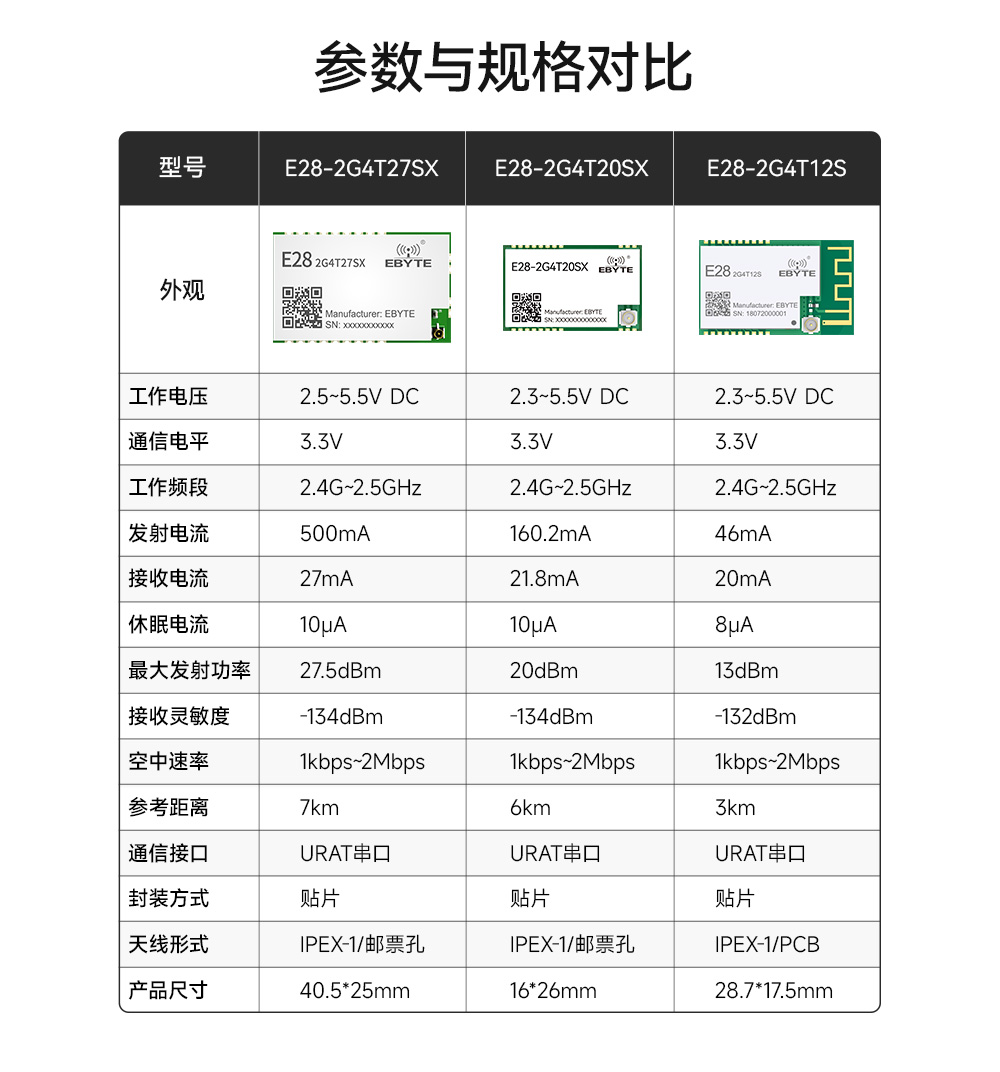

产品 型号 | 接口类型 | 芯片方案 | 载波频率Hz | 发射功率dBm | 测试距离km | 空中速率 bps | 封装形式 | 产品尺寸mm | 产品特点 | 技术 手册 | 样品 购买 |
---|---|---|---|---|---|---|---|---|---|---|---|
E28-2G4M20SX | SPI | SX1281 | 2.4G | 20 | 6 | 0.476k~2M | 贴片 | 20*15 | LoRa扩频,FLRC,兼容BLE协议 | ||
E28-2G4M12SX | SPI | SX1281 | 2.4G | 12~14 | 3 | 0.595~2M | 贴片 | 17.8*15 | LoRa扩频,FLRC,测距 | ||
E28-2G4M27SX | SPI | SX1281 | 2.4G | 27 | 8 | 0.595~2M | 贴片 | 15*20 | 高速连续传输 | ||
E28-2G4T27SX | UART | SX1281 | 2.4G | 27 | 7 | 1~2M | 贴片 | 40.5*25 | LoRa扩频,高速连续传输 | ||
E28-2G4M27S | SPI | SX1281 | 2.4G | 27 | 8 | 0.595~2M | 贴片 | 15*26.5 | LoRa扩频,FLRC,测距 | ||
E28-2G4T12S | UART | SX1281 | 2.4G | 12.5 | 3 | 1~2M | 贴片 | 17.5*28.7 | LoRa扩频,高速连续传输 | ||
E28-2G4M20S | SPI | SX1281 | 2.4G | 20 | 6 | 0.595~2M | 贴片 | 15*26.5 | LoRa扩频,FLRC,测距 | ||
E28-2G4M12S | SPI | SX1281 | 2.4G | 12.5 | 3 | 0.595~2M | 贴片 | 15*24 | LoRa扩频,FLRC,测距 |
