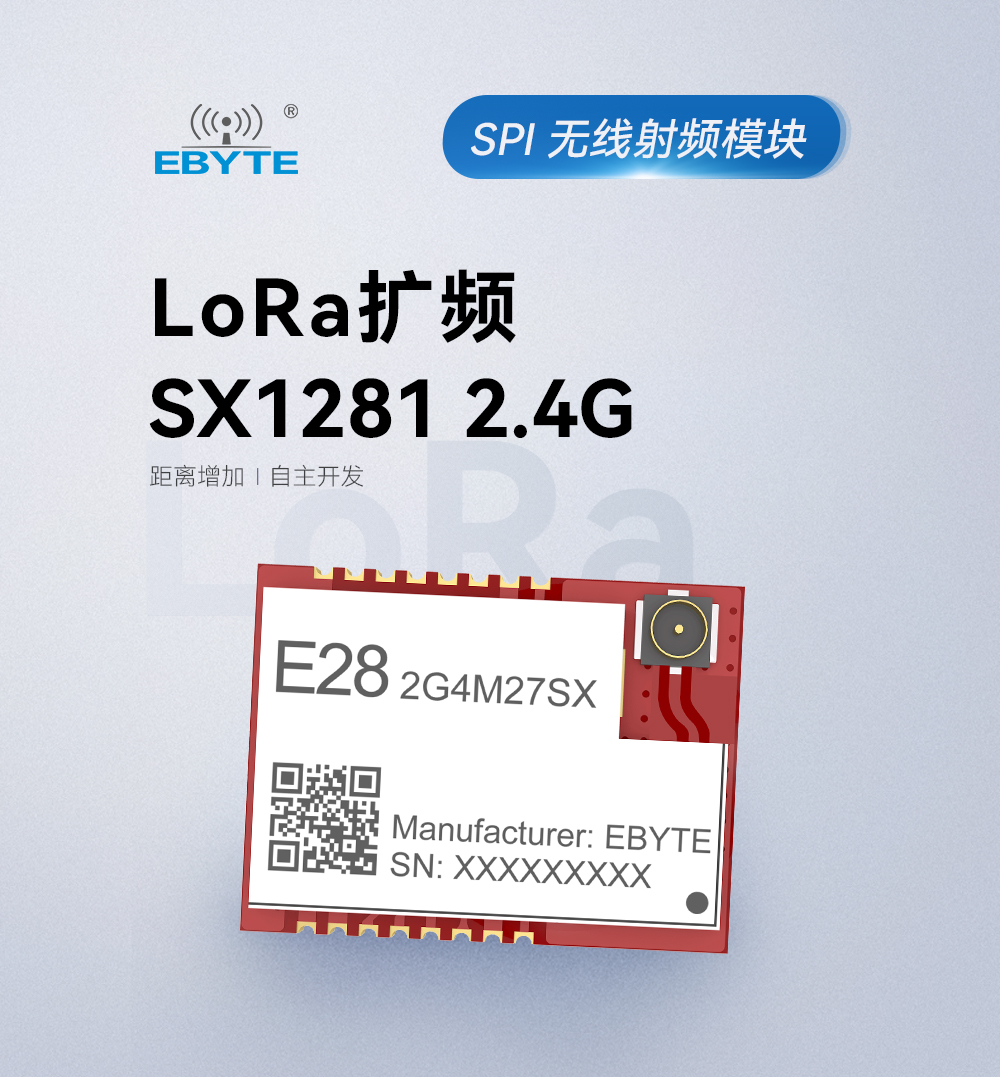

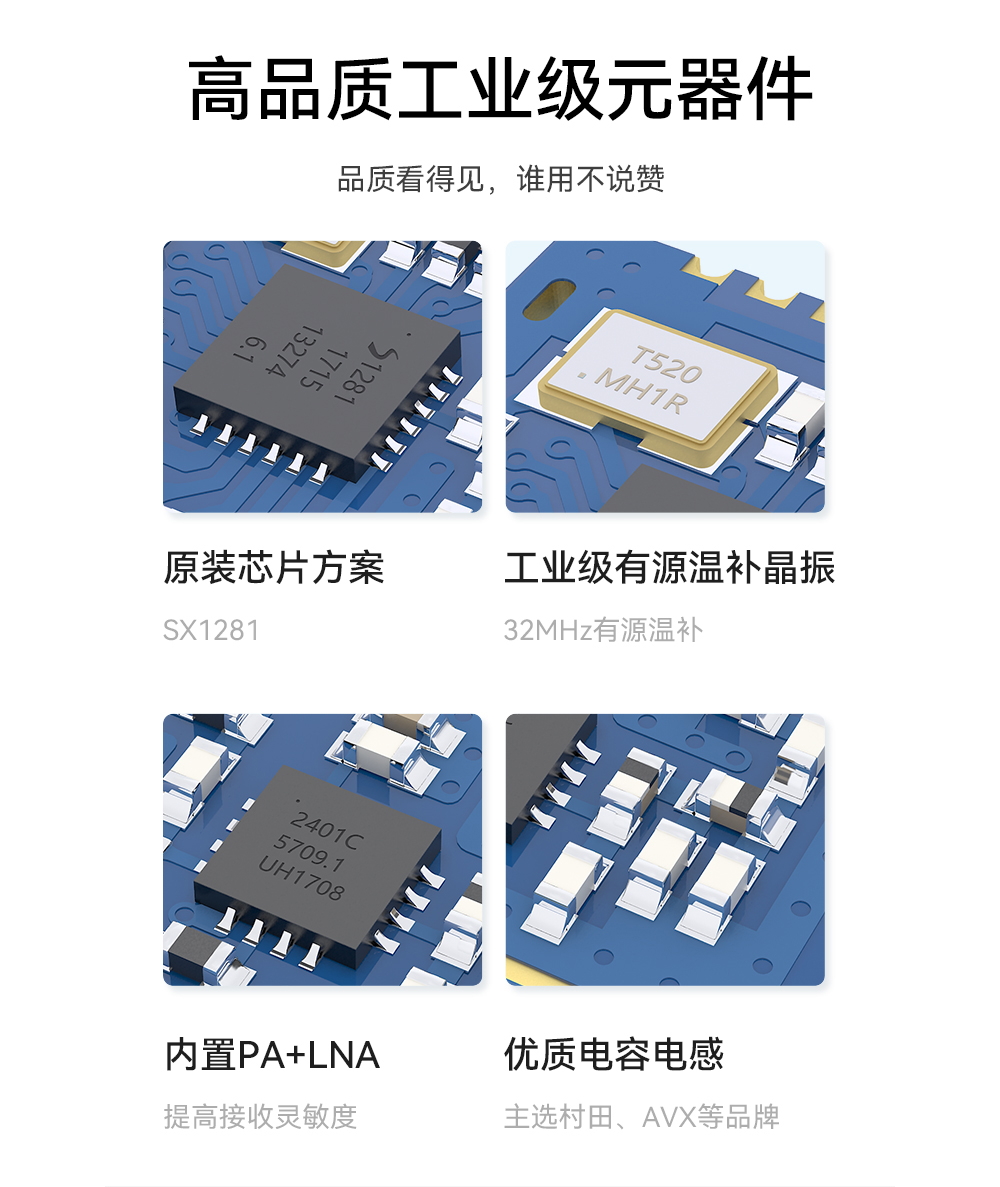

| 射频参数 | 参数值 | 备注 |
| 工作频段 | 2400~2500 MHz | 支持 ISM 频段 |
| 发射功率 | 27 dBm | 最大功率（约500mW） |
| 接收灵敏度 | -132 dBm | 空速 595kbps |
| 空中速率 | LoRa(bps)：0.595k~253.9k FLRC(bps)：260k~1.3M GFSK(bps)：125k~2M | 用户可编程自定义 |
| 实测距离 | 8000米 | 晴朗空旷，天线增益5dBi，天线高度2.5米，空速1kbps |
| 硬件参数 | 参数值 | 备注 |

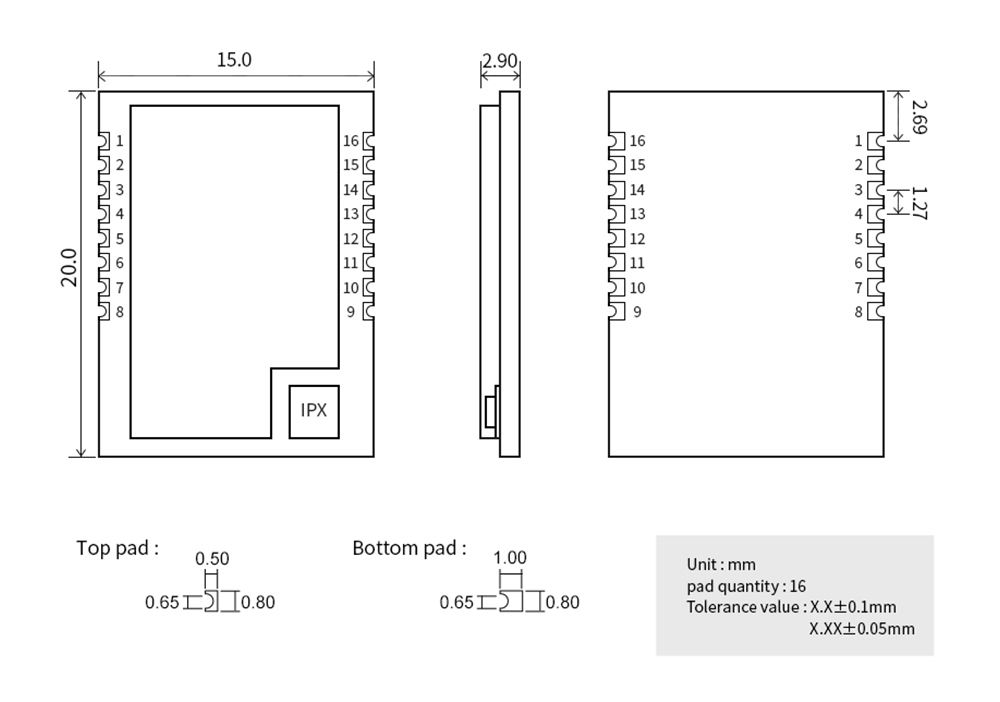

| 尺寸大小 | 20 * 15 mm | - |
| 天线形式 | IPEX/PCB | 等效阻抗约 50Ω |
| 通信接口 | SPI | 0～10Mbps |
| 封装方式 | 贴片 | - |
| 电气参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
| 电源电压 | 2.5 | 3.3 | 3.6 | V | ≥3.3V 可保证输出功率 |
| 通信电平 | - | 3.3 | - | V | 使用 5V TTL 有风险烧毁 |
| 发射电流 | - | 580 | - | mA | 瞬时功耗 |
| 接收电流 | - | 14.5 | - | mA | - |
| 休眠电流 | - | 2.0 | - | μA | 软件关断 |
| 工作温度 | -40 | - | +85 | ℃ | 工业级设计 |
| 工作湿度 | 10 | 60 | 90 | % | - |
| 储存温度 | -40 | 20 | +125 | ℃ | - |
| 序号 | 引脚 | 引脚方向 | 备注 |
| 1 | VCC | - | 供电电源，范围2.5~3.6V（建议外部增加陶瓷滤波电容） |
| 2 | GND | - | 地线，连接到电源参考地 |
| 3 | MISO_TX | 输出 | SPI数据输出引脚；还可用于 UART 的发射引脚（详见 SX1281 手册） |
| 4 | MOSI_RX | 输入 | SPI数据输入引脚；还可用于 UART 的接收引脚（详见 SX1281 手册） |
| 5 | SCK_RTSN | 输入 | SPI时钟输入引脚；还可用于 UART 请求发射引脚（详见 SX1281 手册） |
| 6 | NSS_CTS | 输入 | 模块片选引脚，用于开始一个SPI通信；还可用于 UART 清除发射引脚（详见 SX1281 手册） |
| 7 | GND | - | 地线，连接到电源参考地 |
| 8 | RX_EN | 输入 | LNA 控制引脚，高电平有效 |
| 9 | TX_EN | 输入 | PA 控制引脚，高电平有效 |
| 10 | GND | - | 地线，连接到电源参考地 |
| 11 | NRESET | 输入 | 芯片复位触发输入脚，低电平有效，内置上拉电阻50k |
| 12 | BUSY | 输出 | 用于状态指示（详见 SX1281 手册） |
| 13 | DIO1 | 输入/输出 | 可配置的通用 IO 口（详见 SX1281 手册） |
| 14 | DIO2 | 输入/输出 | 可配置的通用 IO 口（详见 SX1281 手册） |
| 15 | DIO3 | 输入/输出 | 可配置的通用 IO 口（详见 SX1281 手册） |
| 16 | GND | - | 地线，连接到电源参考地 |
| 在线购买 |
| 【亿佰特官方淘宝店】：https://item.taobao.com |
| 【京东商城】：https://i-item.jd.com |
| 【官方淘宝】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采购/定制产品 |
| 【销售专线】：4000-330-990 7x24小时销售服务热线 |
| 【联系邮箱】：sales@cdebyte.com |
| 技术咨询 |
| 【在线提交】：http://www.ebyte.com/apple-technology.aspx |
| 【联系邮箱】：support@cdebyte.com |
| 常见问题 |
| ★ 问：根据模块demo资料做了二次开发，用其他家的SX1280芯片模块写入同样的程序，E28模块传输数据时一直返回ff，该问题怎么解决？ |
| 答：该问题是二次开发问题，首先需要控制TXEN,RXEN，然后完全擦除后再烧录之后重新测试开发。 |
| ★ 问：E28无线模块的demo运行之后显示报错，是什么原因造成的呢？ |
| 答：demo报错，建议根据报错信息检查一下编译环境，具体可以查看模块产品手册信息。 |
| ★ 问：E28-2G4M20S模块第8/9两个引脚是否可以同时给高电平实现同时收发的功能？ |
| 答：该模块是半双工模块，不可以同时连接PA和LNA，否则会击穿LNA，建议使用E34系列中的全双工型号无线模块。 |
| ★ 问：使用两个E28-2G4M12S开发做网关，希望实现全双工，之前由一条SPI总线上挂两个E28测试一直有问题，但使用单个E28时正常。 现在计划一个E28用spi，另外一个使用uart， 使用uart这个发现soc发读取版本指令给E28有回复，但低电平是0.8v而不是0.4v导致无法使用，应该怎么处理？ |
| 答：首先咨询验证模块硬件，核对产品手册指令数据；其次检查下拉能力，如果下拉能力不够的话，可以调试加大上拉电阻。 |
| ★ 问：E28-2G4M27SX模块里面电源地方是否有15uH的电感，是否可以设置使用dc/dc mode？ |
| 答：E28-2G4M27SX模块有电感。 |
| ★ 问：请问该型号有没有温补晶振？还有哪些模块是带有温补晶振的呢？ |
| 答：E28不是温补晶振；E32-TTL-100-V6.0，E19大功率系列是带有温补晶振的；有源晶振的就是带温补的。 |
| 产品 型号 | 接口类型 | 芯片方案 | 载波频率Hz | 发射功率dBm | 测试距离km | 空中速率 bps | 封装形式 | 产品尺寸mm | 产品特点 | 技术 手册 | 样品 购买 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E28-2G4M20SX | SPI | SX1281 | 2.4G | 20 | 6 | 0.476k～2M | 贴片 | 20*15 | LoRa扩频，FLRC，兼容BLE协议 | ||
| E28-2G4M12SX | SPI | SX1281 | 2.4G | 12~14 | 3 | 0.595~2M | 贴片 | 17.8*15 | LoRa扩频，FLRC，测距 | ||
| E28-2G4M27SX | SPI | SX1281 | 2.4G | 27 | 8 | 0.595~2M | 贴片 | 15*20 | 高速连续传输 | ||
| E28-2G4T27SX | UART | SX1281 | 2.4G | 27 | 7 | 1~2M | 贴片 | 40.5*25 | LoRa扩频，高速连续传输 | ||
| E28-2G4M27S | SPI | SX1281 | 2.4G | 27 | 8 | 0.595~2M | 贴片 | 15*26.5 | LoRa扩频，FLRC，测距 | ||
| E28-2G4T12S | UART | SX1281 | 2.4G | 12.5 | 3 | 1~2M | 贴片 | 17.5*28.7 | LoRa扩频，高速连续传输 | ||
| E28-2G4M20S | SPI | SX1281 | 2.4G | 20 | 6 | 0.595~2M | 贴片 | 15*26.5 | LoRa扩频，FLRC，测距 | ||
| E28-2G4M12S | SPI | SX1281 | 2.4G | 12.5 | 3 | 0.595~2M | 贴片 | 15*24 | LoRa扩频，FLRC，测距 |
