当前位置: 首页 >产品中心 >工业计算>单板机>ECB32-PBTN4E32-N

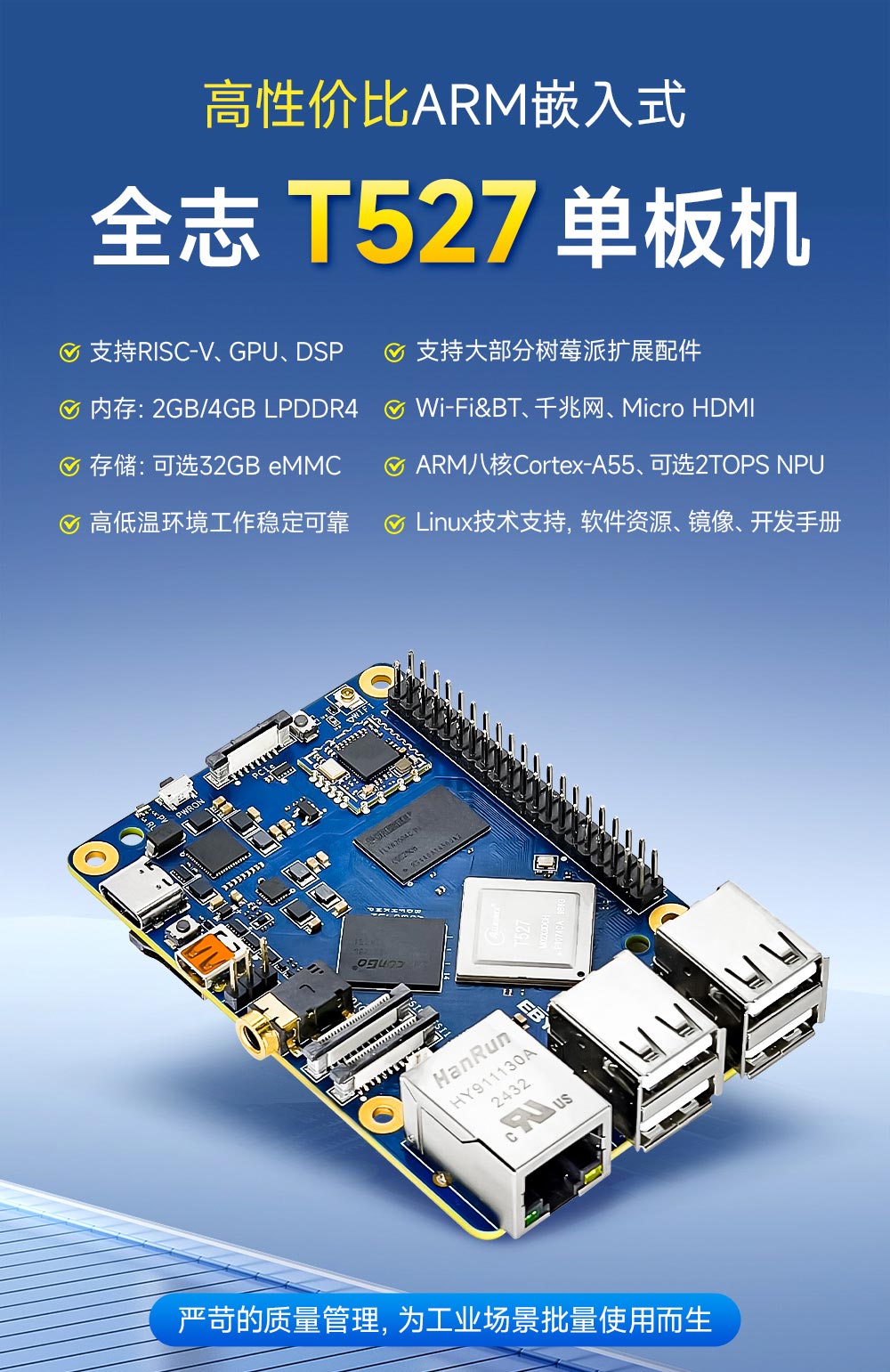

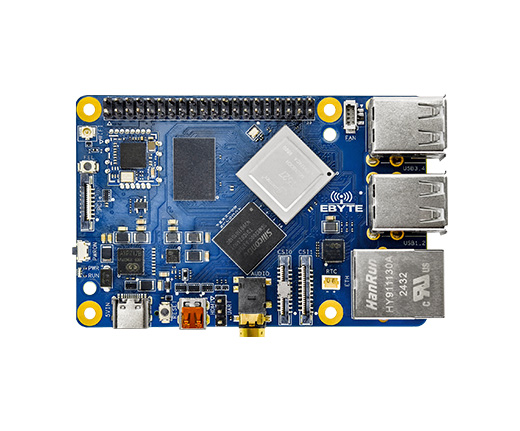

ECB32-PBTN4E32-N 工业级单板机

处理器型号:T527MN

处理器主频:1.8GHz

内存容量:4GB 存储容量:32GB

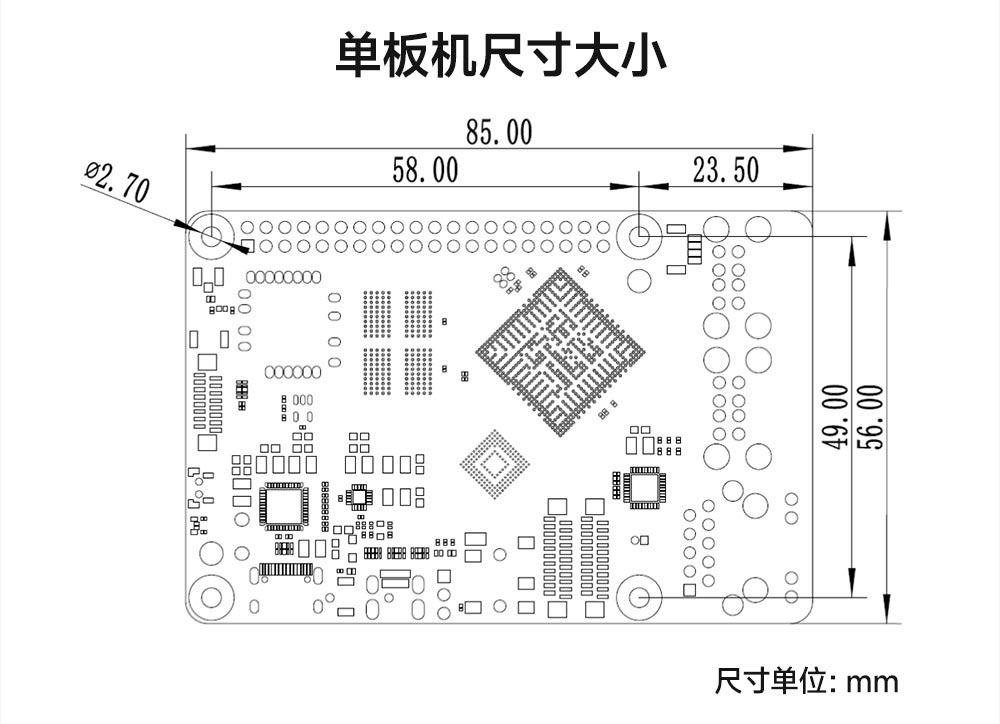

产品尺寸:85*56mm 产品重量:45g

产品简介:亿佰特ECB32-PB系列单板机是基于全志公司的T527/A527系列处理器精心设计的,支持MIPI DSI视频接口、MIPI CSI摄像头接口、HDMI视频接口、PCIe 接口、USB Host接口、USB OTG接口、以太网接口、音频接口、TF卡扩展接口、Wi-Fi及蓝牙、UART调试串口、以及丰富的扩展GPIO接口等功能。可广泛应用于内容共享和自助服务终端、智能制造以及其他电子商业和工业设备。

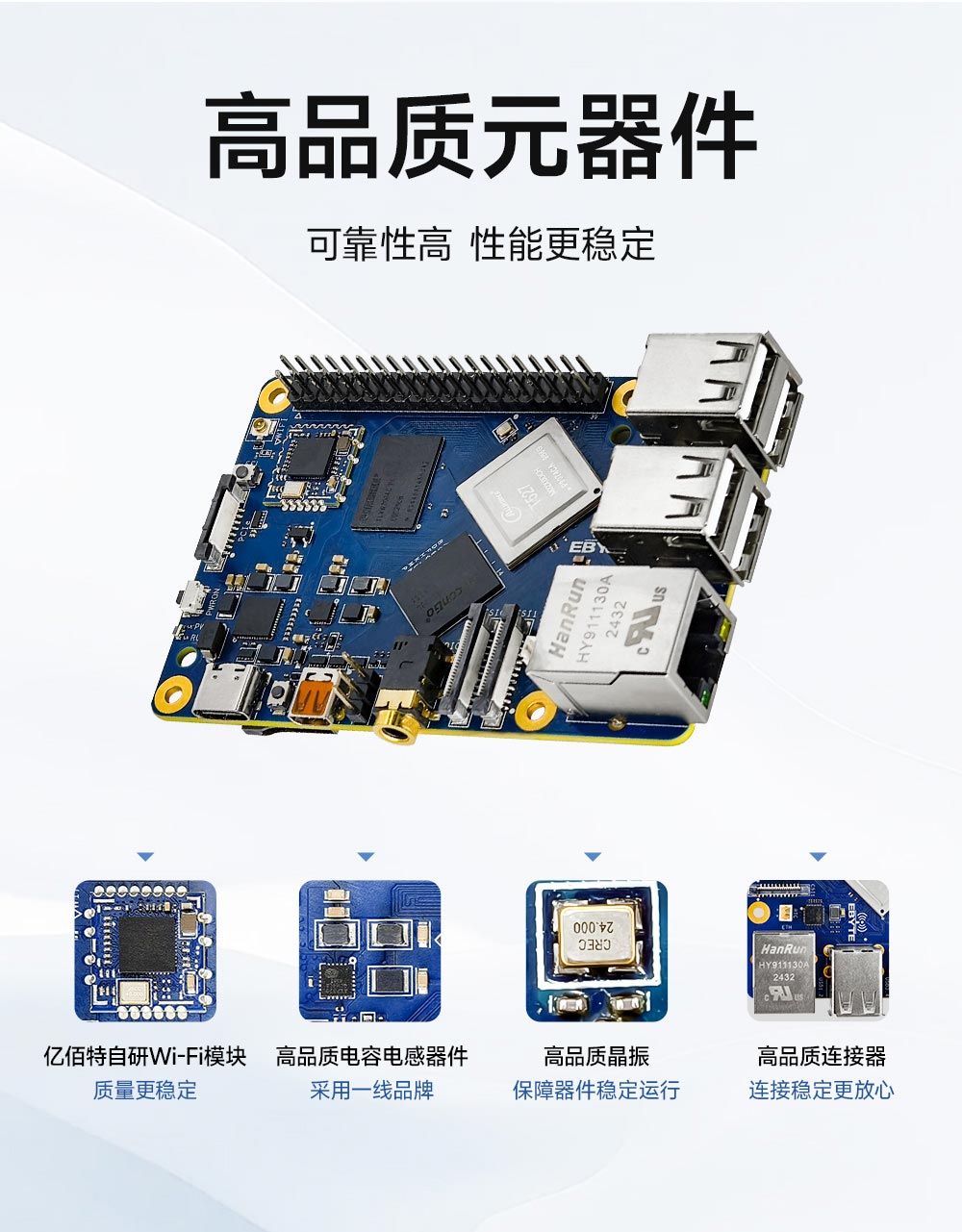

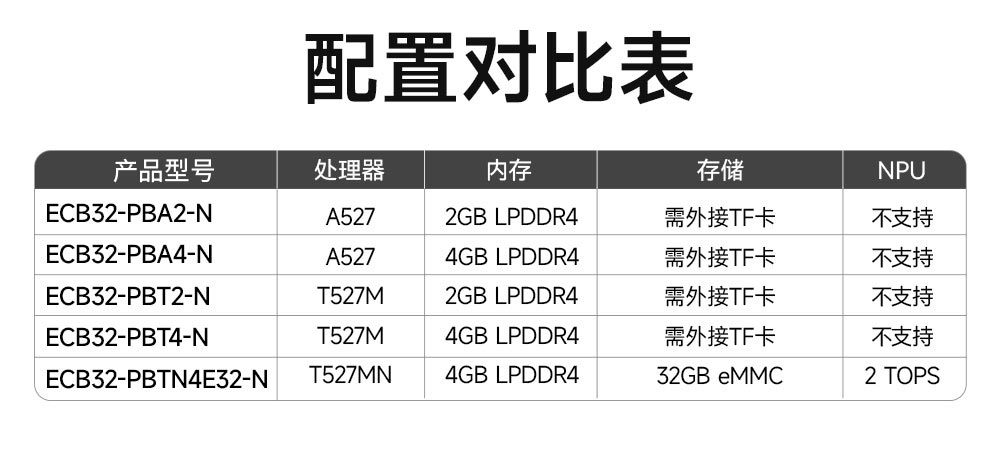

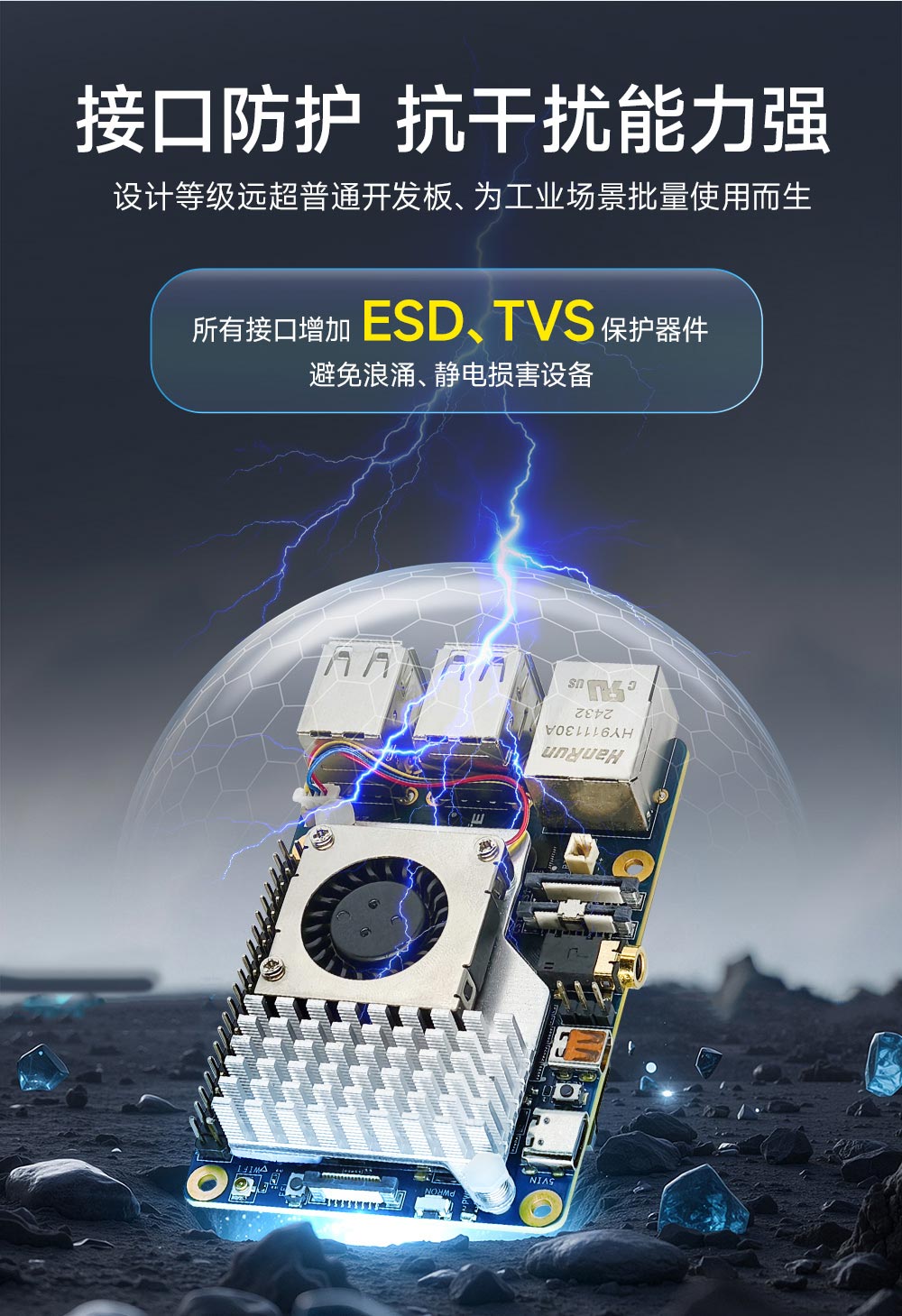

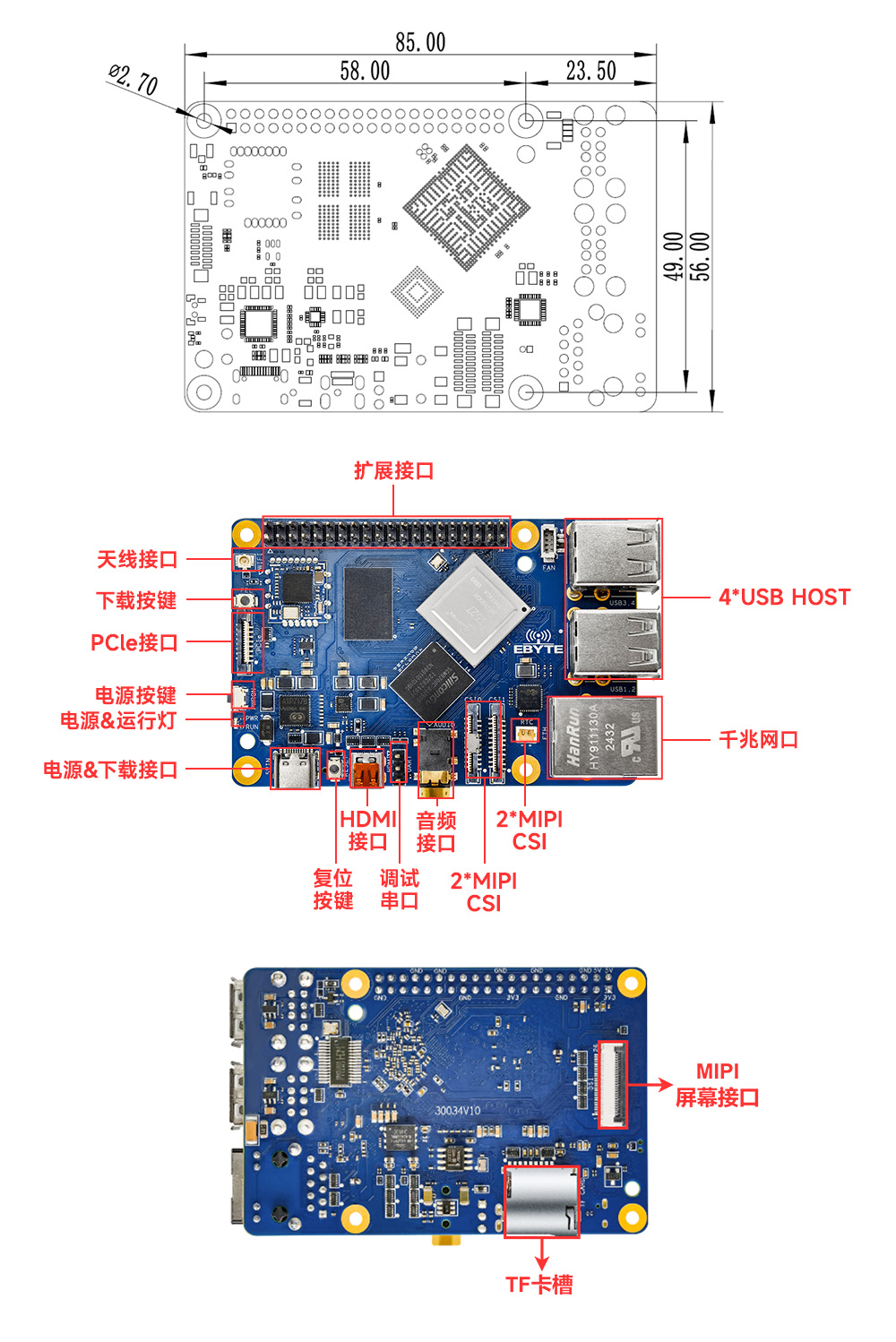

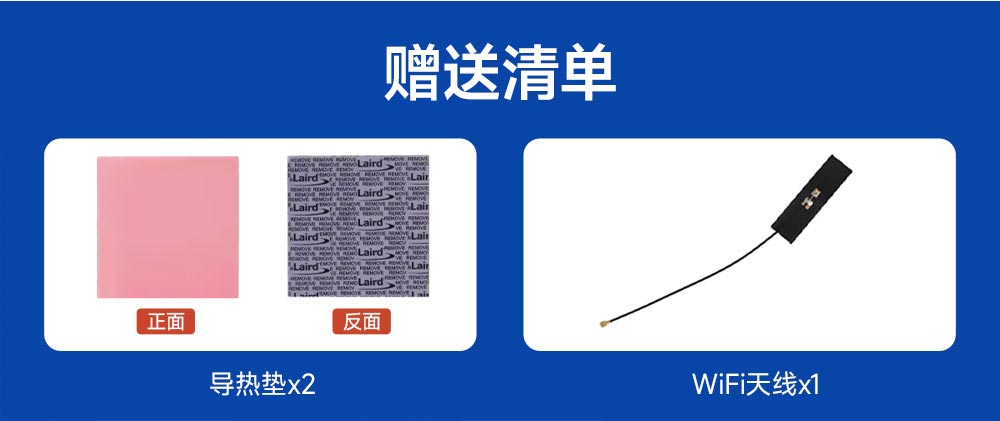

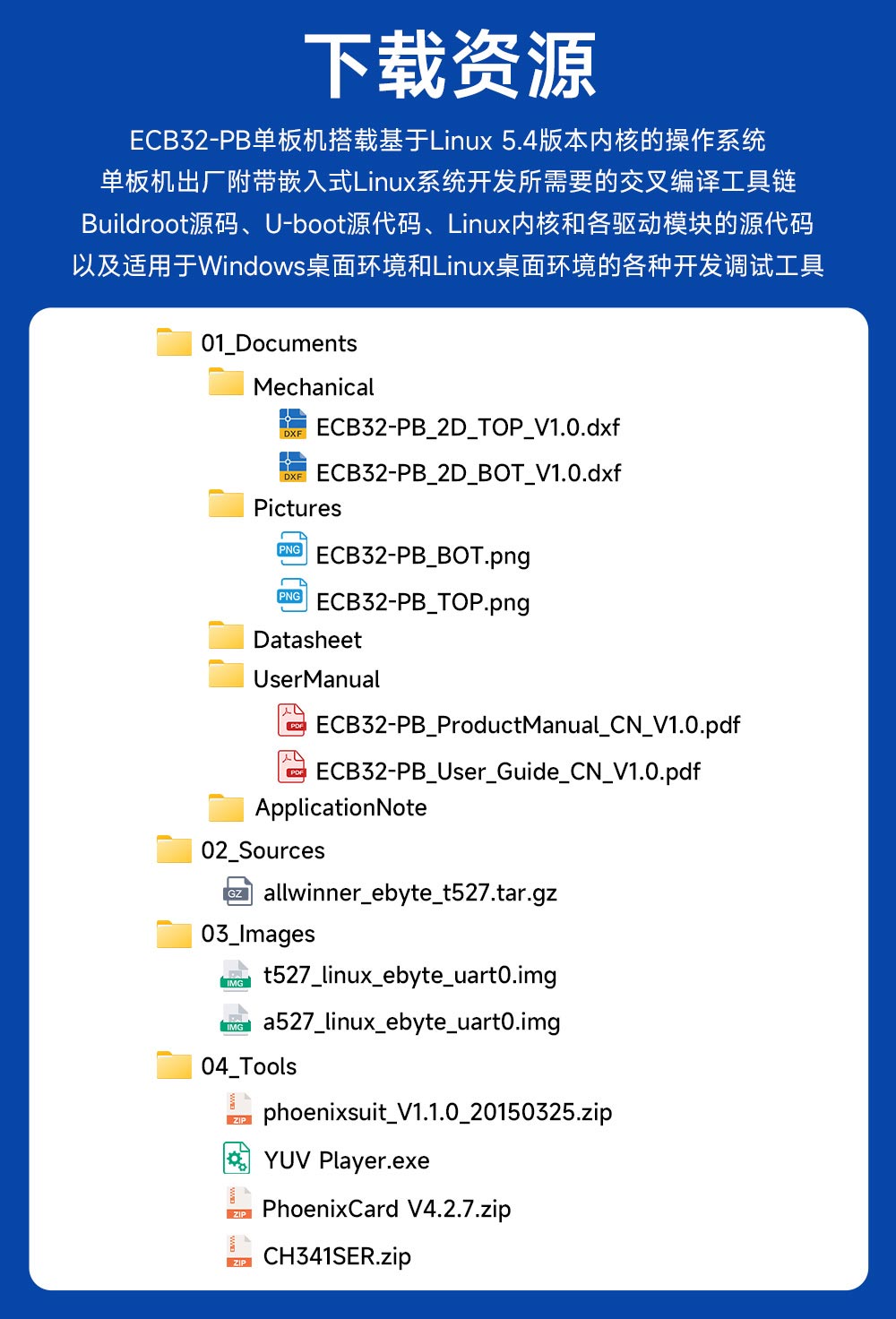

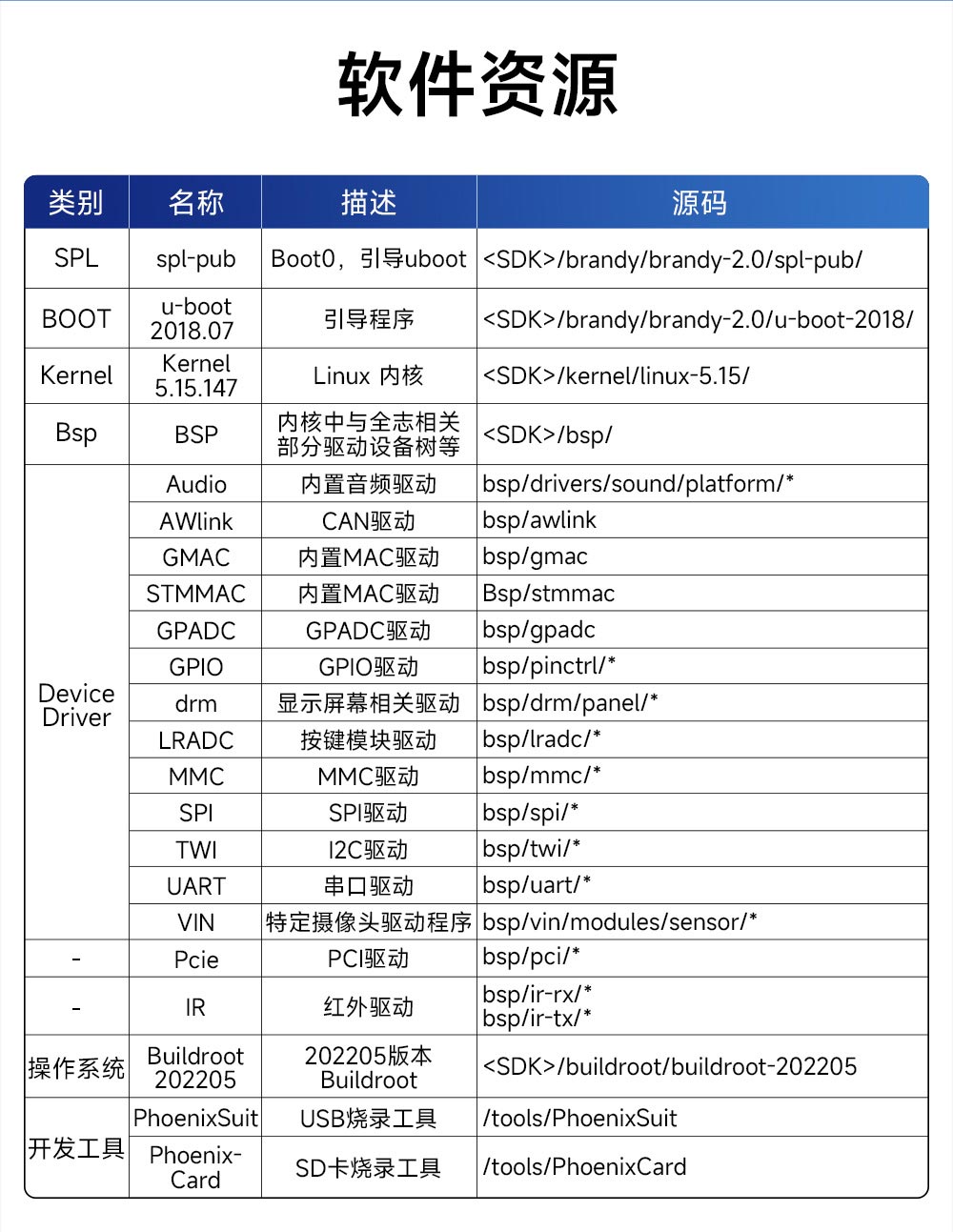

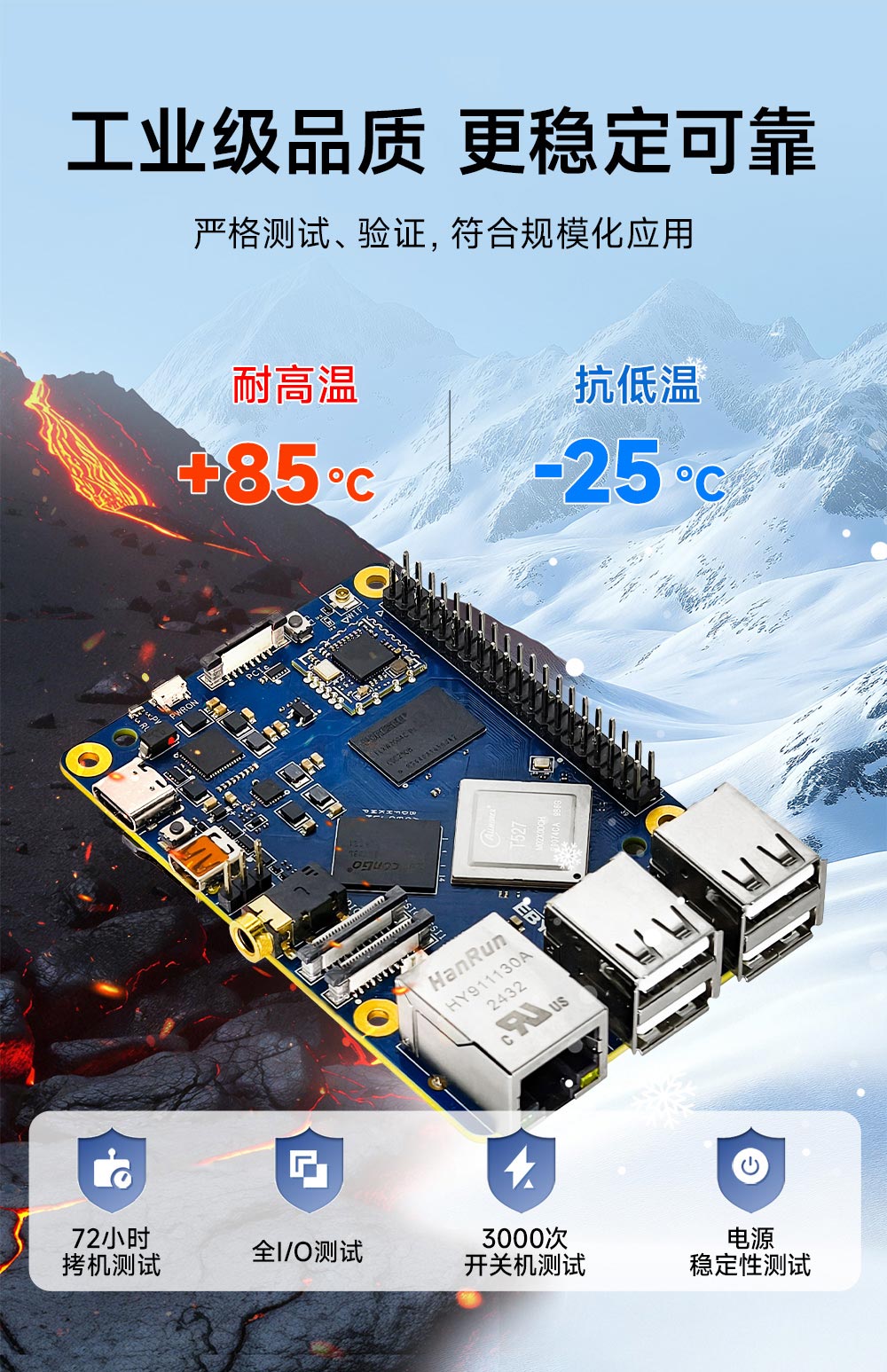

ECB32-PBTN4E32-N T527单板机 (1)
ECB32-PBTN4E32-N T527单板机 (2)
ECB32-PBTN4E32-N T527单板机 (3)
ECB32-PBTN4E32-N T527单板机 (4)
ECB32-PBTN4E32-N T527单板机 (5)
ECB32-PBTN4E32-N T527单板机 (6)
ECB32-PBTN4E32-N T527单板机 (7)
ECB32-PBTN4E32-N T527单板机 (8)
ECB32-PBTN4E32-N T527单板机 (9)
ECB32-PBTN4E32-N T527单板机 (10)
ECB32-PBTN4E32-N T527单板机 (11)
ECB32-PBTN4E32-N T527单板机 (12)
ECB32-PBTN4E32-N T527单板机 (13)
ECB32-PBTN4E32-N T527单板机 (14)
ECB32-PBTN4E32-N T527单板机 (15)
ECB32-PBTN4E32-N T527单板机 (16)
ECB32-PBTN4E32-N T527单板机 (17)
ECB32-PBTN4E32-N T527单板机 (18)
ECB32-PBTN4E32-N T527单板机 (19)

电源输入

1 路 Type-C  接口,5V  输入,与 USB Device 共用一个接口;

HDMI

1 路 MicroHDMI 显示接口,最大分辨率支持 4K@60fps 2D 显示和 4K@30fps 3D 显示;

MIPI DSI

1 路 26Pin 4lane MIPI DSI 显示接口,分辨率最大支持 1920  x  1200@60fps;

MIPI CSI

2 路 22Pin 4lane MIPI CSI 摄像头接口,每个 lane 支持 2.0Gbit/s 传输速度;

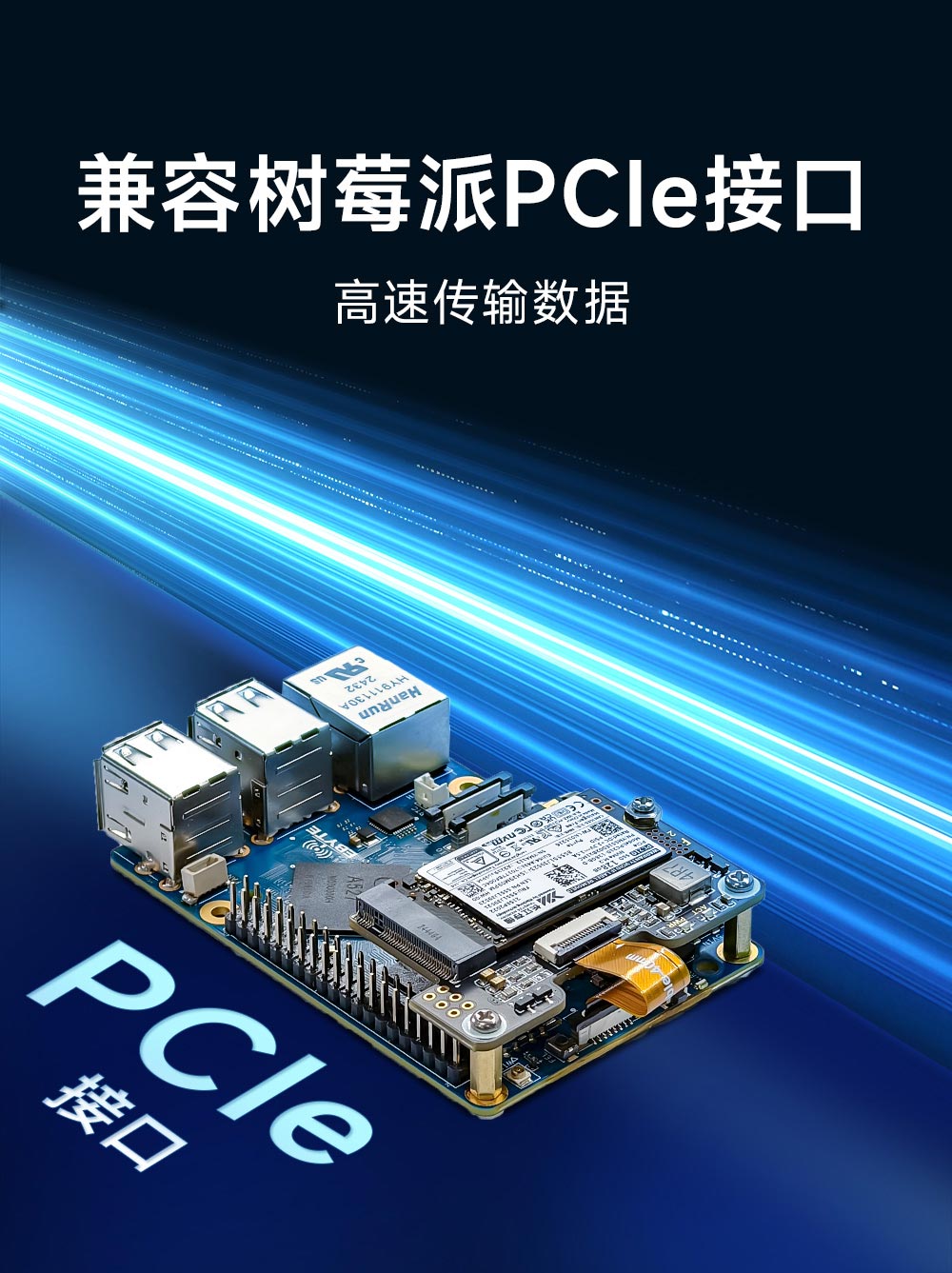

MINI PCIe

1 路 PCIE2.1x1 lane,5Gbps/lane;

USB HOST

4 路  USB2.0 HOST;

USB Device

1 路  USB Device,与电源共用 Type-C  接口;

Wi-Fi&BT

1 路  Wi-Fi,支持 IEEE 802.11b/g/n ; 1 路  蓝牙 4.2,与 Wi-Fi 共用天线

网口

1 路 10/100/1000M 自适应 RJ45 以太网口;

TF 卡

1 个 TF 卡槽,支持插拔检测;

音频

1 路 3.5MM 音频接口,支持耳机输出和麦克风输入;

调试

1 路 UART 调试串口;

FAN

1 个散热器风扇接口,5V 供电,支持 PWM 调速;

GPIO

1 组 2.54mm 2x20Pin 标准 RPI 扩展接口,复用 2 路 I2C、1 路 I2S、1 路 SPI、5 路 UART、2 路 CAN;

按键

1 个 RESET 按键; 1 个 PWRON 按键; 1 个 FEL 按键;

指示灯

1  个双色指示灯,红色为电源指示灯,绿色为运行指示灯;

看门狗

支持片内看门狗功能;

RTC

1 路 1.25mm 2Pin RTC 电池座;


引脚定义 ECB32-PBTN4E32-N


树莓派扩展接口引脚定义表
引脚序号引脚定义引脚序号引脚定义
13V325V
3PI1-TWI4-SDA45V
5PI0-TWI4-SCK6GND
7PE5-I2S2-MCLK8PI11-UART3-TX
9GND10PI12-UART3-RX
11PD18-UART4-TX12PE6-I2S2-BCLK
13PD19-UART4-RX14GND
15PI2-UART5-TX16PI3-UART5-RX
173V318PI6-UART6-TX
19PB2-SPI2-MOSI20GND
21PB3-SPI2-MISO22PI7-UART6-RX
23PB1-SPI2-CLK24PB0-SPI2-CS0
25GND26PB6
27PE2-TWI2-SDA28PE1-TWI2-SCK
29PI15-CAN0-TX30GND
31PI16-CAN0-RX32PD20-PWM2-UART2-TX
33PD21-PWM3-UART2-RX34GND
35PE7-I2S2-LRCK36PL5-S-CAN0-RX
37PL4-S-CAN0-TX38PE9-I2S2-DIN0
39GND40PE8-I2S2-DOUT0


PCIE 接口定义表
引脚序号引脚定义功能说明引脚电平
1VDD_IN_5V5V 电源5V
2VDD_IN_5V5V 电源5V
3GNDGND0V
4PCIE-CLKPPCIE_CLK 差分信号1.8V
5PCIE-CLKNPCIE_CLK 差分信号1.8V
6GNDGND0V
7PCIE-RX0-DPPCIE_RX 差分信号1.8V
8PCIE-RX0-DNPCIE_RX 差分信号1.8V
9GNDGND0V
10PCIE-TX0-DPPCIE_TX 差分信号1.8V
11PCIE-TX0-DNPCIE_TX 差分信号1.8V
12GNDGND0V
13PCIE-PWR-EN电源使能3.3V
14PCIE-WAKENWAN 信号使能3.3V
15PCIE-CLKREQN时钟使能3.3V
16PCIE-PERSTN复位信号3.3V


MIPI DSI0 接口定义表
引脚序号引脚定义功能说明引脚电平
1GNDGND0V
2DSI_LCD_RESETLCD 屏复位信号1V8
3GNDGND0V
4DSI_D3NDSI  差分信号1V8
5DSI_D3PDSI  差分信号1V8
6GNDGND0V
7DSI_D2NDSI  差分信号1V8
8DSI_D2PDSI  差分信号1V8
9GNDGND0V
10DSI_D0NDSI  差分信号1V8
11DSI_D0PDSI  差分信号1V8
12GNDGND0V
13DSI_CLKNDSI  差分时钟信号1V8
14DSI_CLKPDSI  差分时钟信号1V8
15GNDGND0V
16DSI_D1NDSI  差分信号1V8
17DSI_D1PDSI  差分信号1V8
18GNDGND0V
19/LCD 检测引脚/
20DSI_BL_CTR背光控制信号3V3
21DSI_TP_RST触摸屏复位信号3V3
22DSI_TP_SDAI2C 数据信号3V3
23DSI_TP_SCLI2C 时钟信号3V3
24DSI_TP_INT触摸屏中断信号3V3
25VCC-5V5V 电源5V
26VCC-5V5V 电源5V


MIPI CSI0 接口定义表
引脚序号引脚定义功能说明引脚电平
1GNDGND0V
2MCSIA-D0NCSI  差分信号1V8
3MCSIA-D0PCSI  差分信号1V8
4GNDGND0V
5MCSIA-D1NCSI  差分信号1V8
6MCSIA-D1PCSI  差分信号1V8
7GNDGND0V
8MCSIA-CKNCSI  差分时钟信号1V8
9MCSIA-CKPCSI  差分时钟信号1V8
10GNDGND0V
11MCSIB-D0NCSI  差分信号1V8
12MCSIB-D0PCSI  差分信号1V8
13GNDGND0V
14MCSIB-D1NCSI  差分信号1V8
15MCSIB-D1PCSI  差分信号1V8
16GNDGND0V
17CSI0_PWR_EN电源使能信号3V3
18NC//
19GNDGND0V
20CSI0_I2C3_SCLI2C 时钟信号3V3
21CSI0_I2C3_SDAI2C 数据信号3V3
22VDD_CSI03.3V 电源3V3


MIPI CSI1 接口定义表
引脚序号引脚定义功能说明引脚电平
1GNDGND0V
2MCSIC-D0NCSI  差分信号1V8
3MCSIC-D0PCSI  差分信号1V8
4GNDGND0V
5MCSIC-D1NCSI  差分信号1V8
6MCSIC-D1PCSI  差分信号1V8
7GNDGND0V
8MCSIC-CKNCSI  差分时钟信号1V8
9MCSIC-CKPCSI  差分时钟信号1V8
10GNDGND0V
11MCSID-D0NCSI  差分信号1V8
12MCSID-D0PCSI  差分信号1V8
13GNDGND0V
14MCSID-D1NCSI  差分信号1V8
15MCSID-D1PCSI  差分信号1V8
16GNDGND0V
17CSI1_PWR_EN电源使能信号3V3
18NC//
19GNDGND0V
20CSI1_I2C5_SCLI2C 时钟信号3V3
21CSI1_I2C5_SDAI2C 数据信号3V3
22VDD_CSI13.3V 电源3V3
