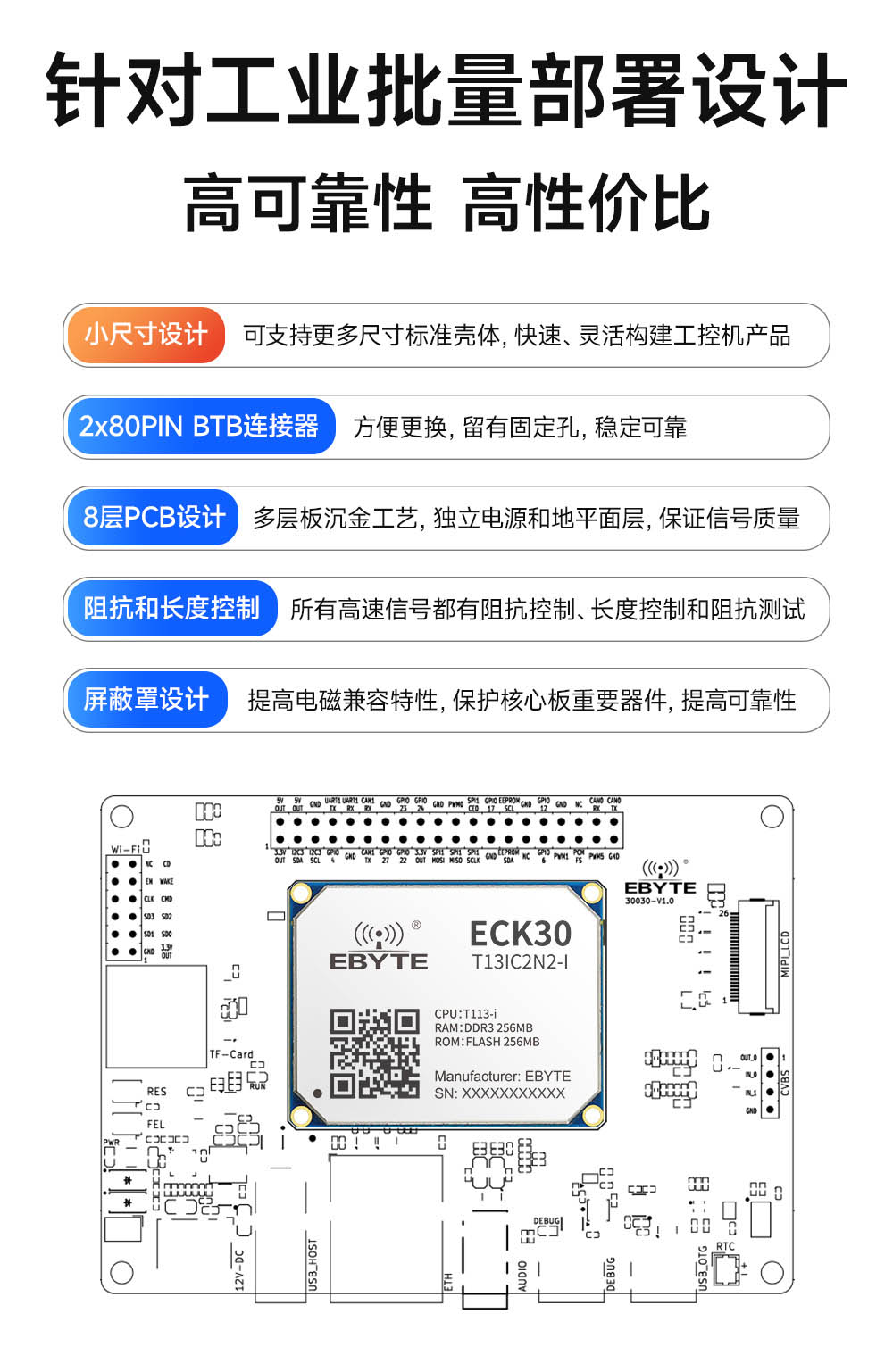

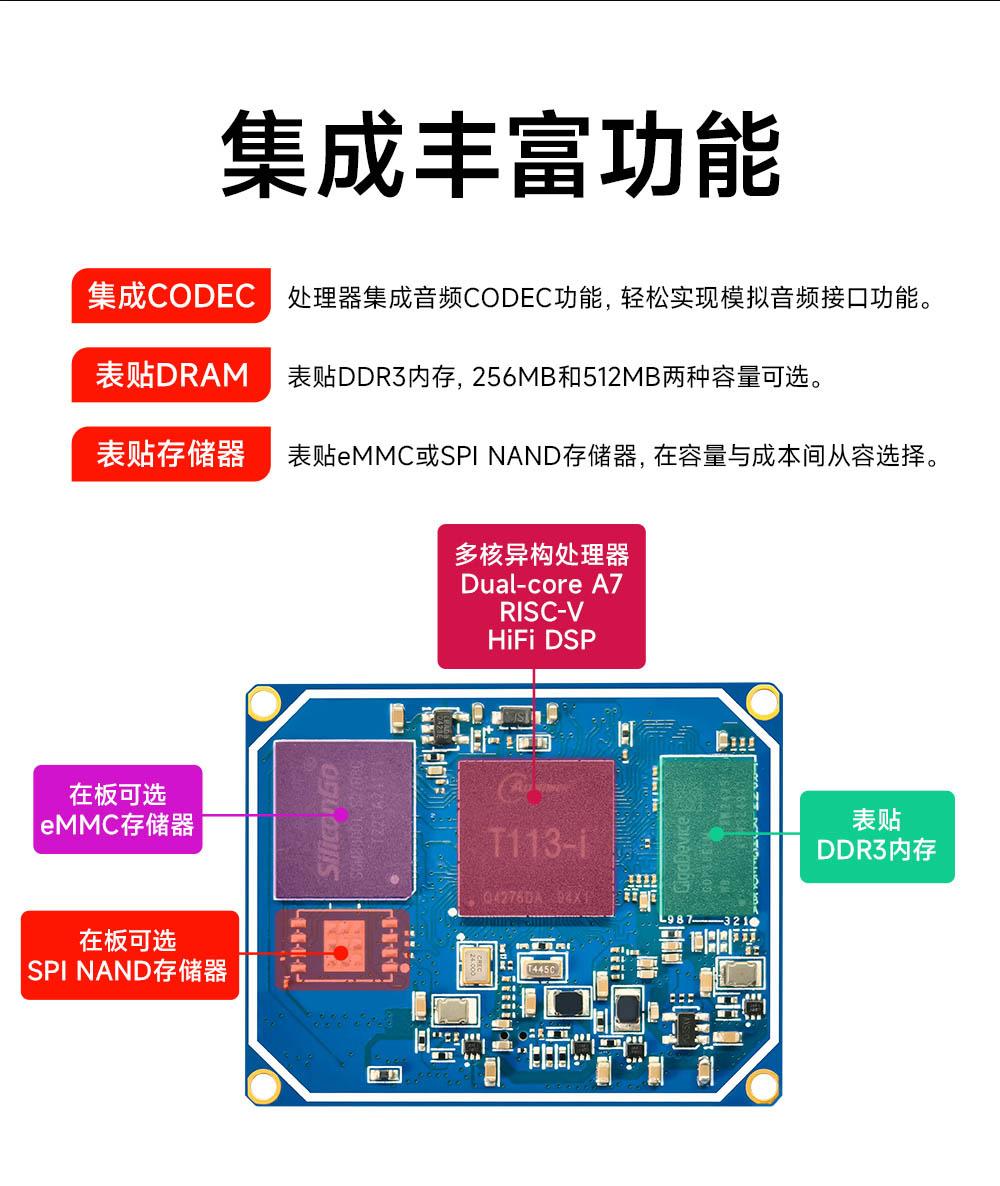

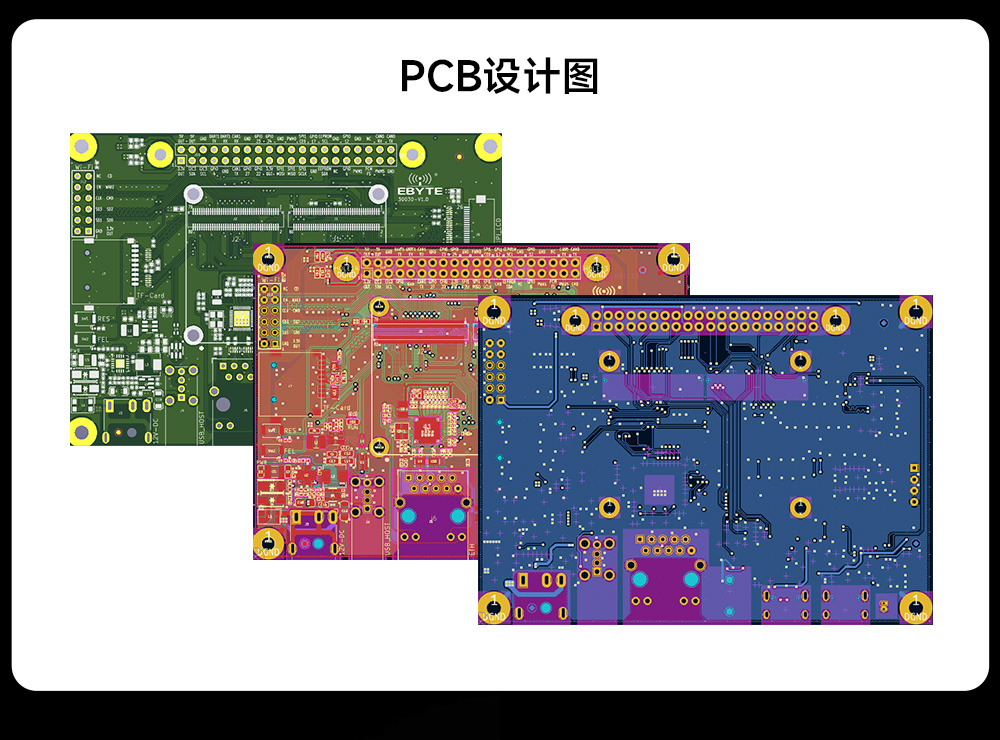

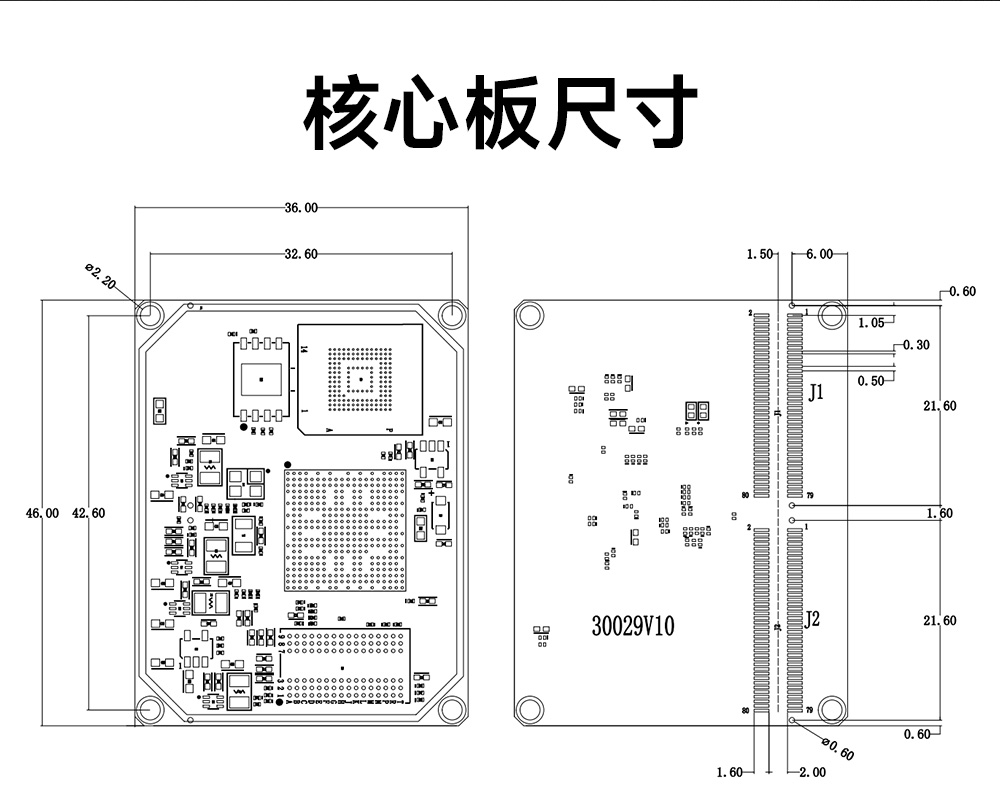

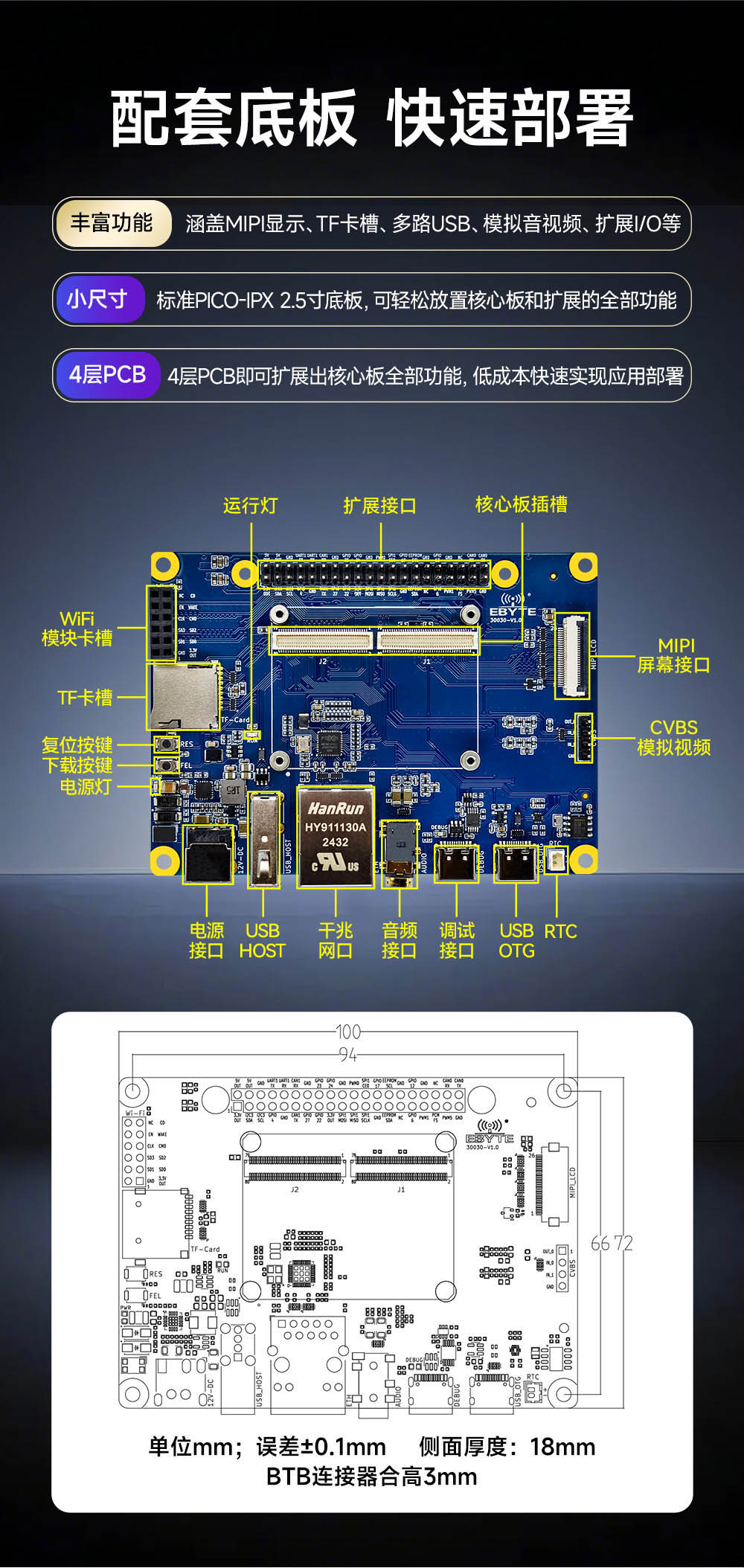

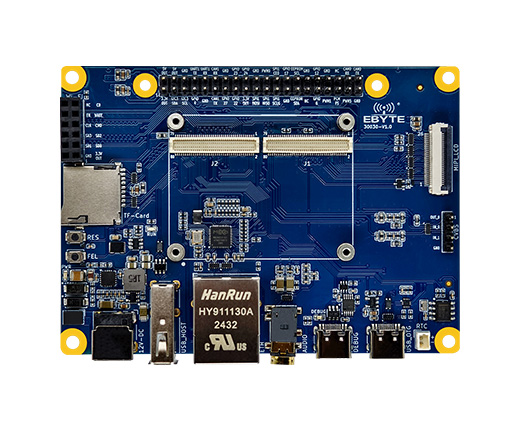

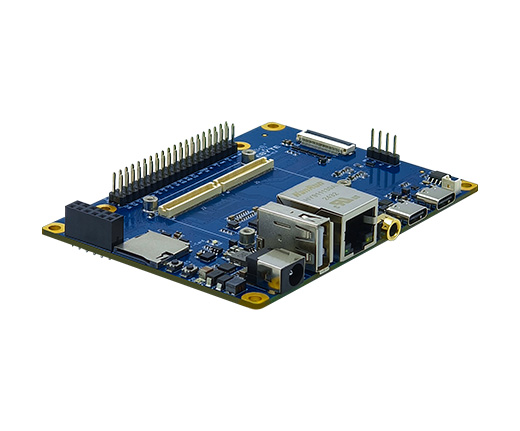

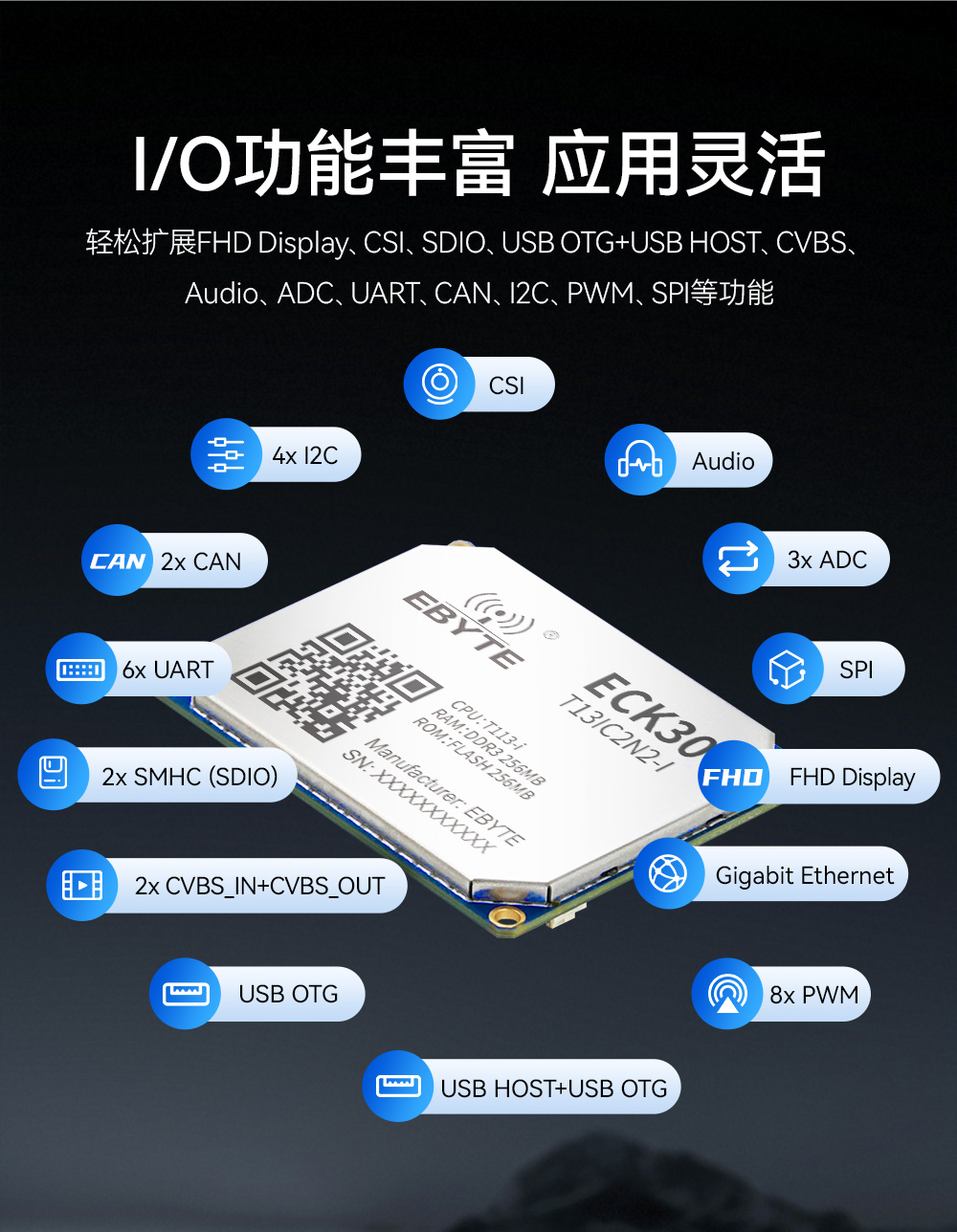

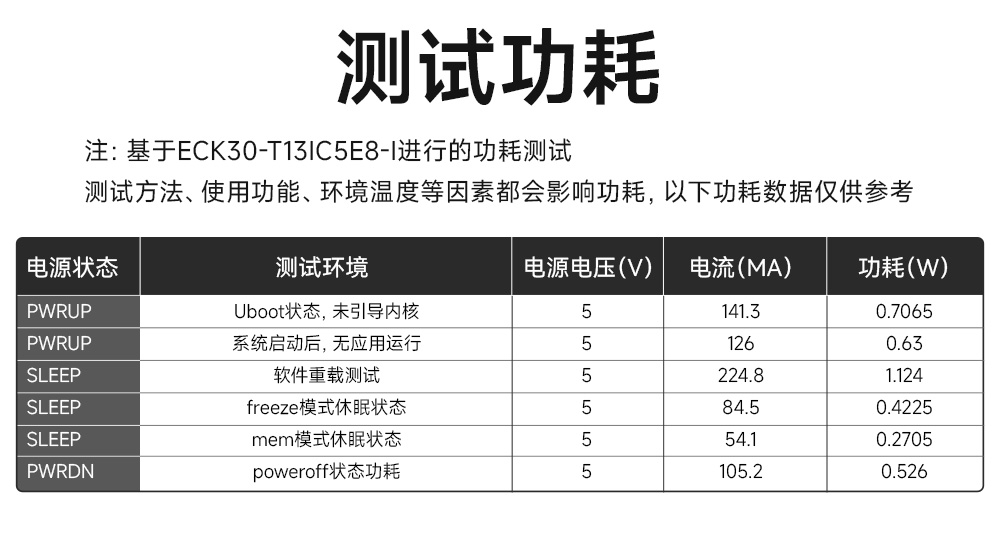

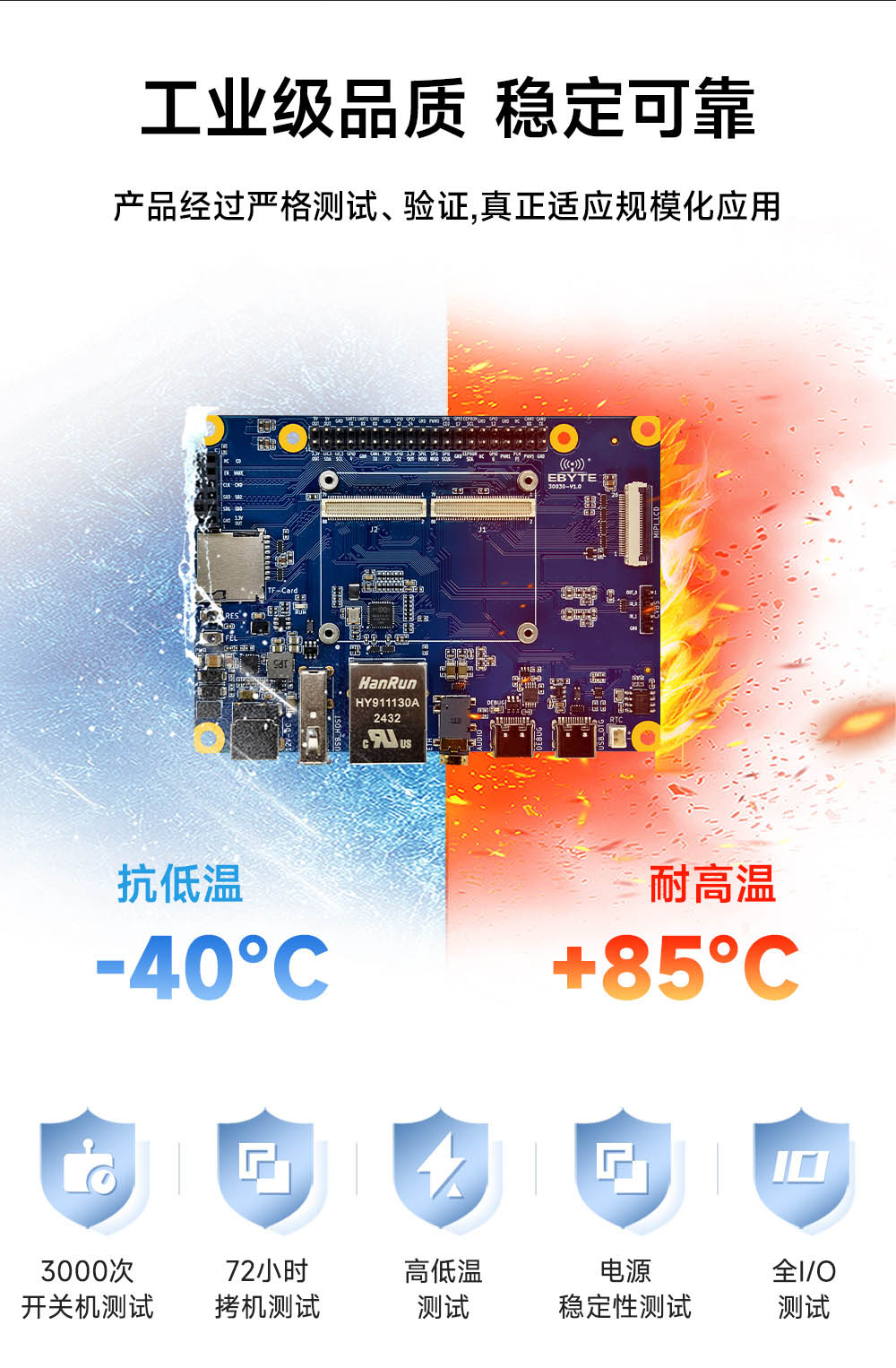

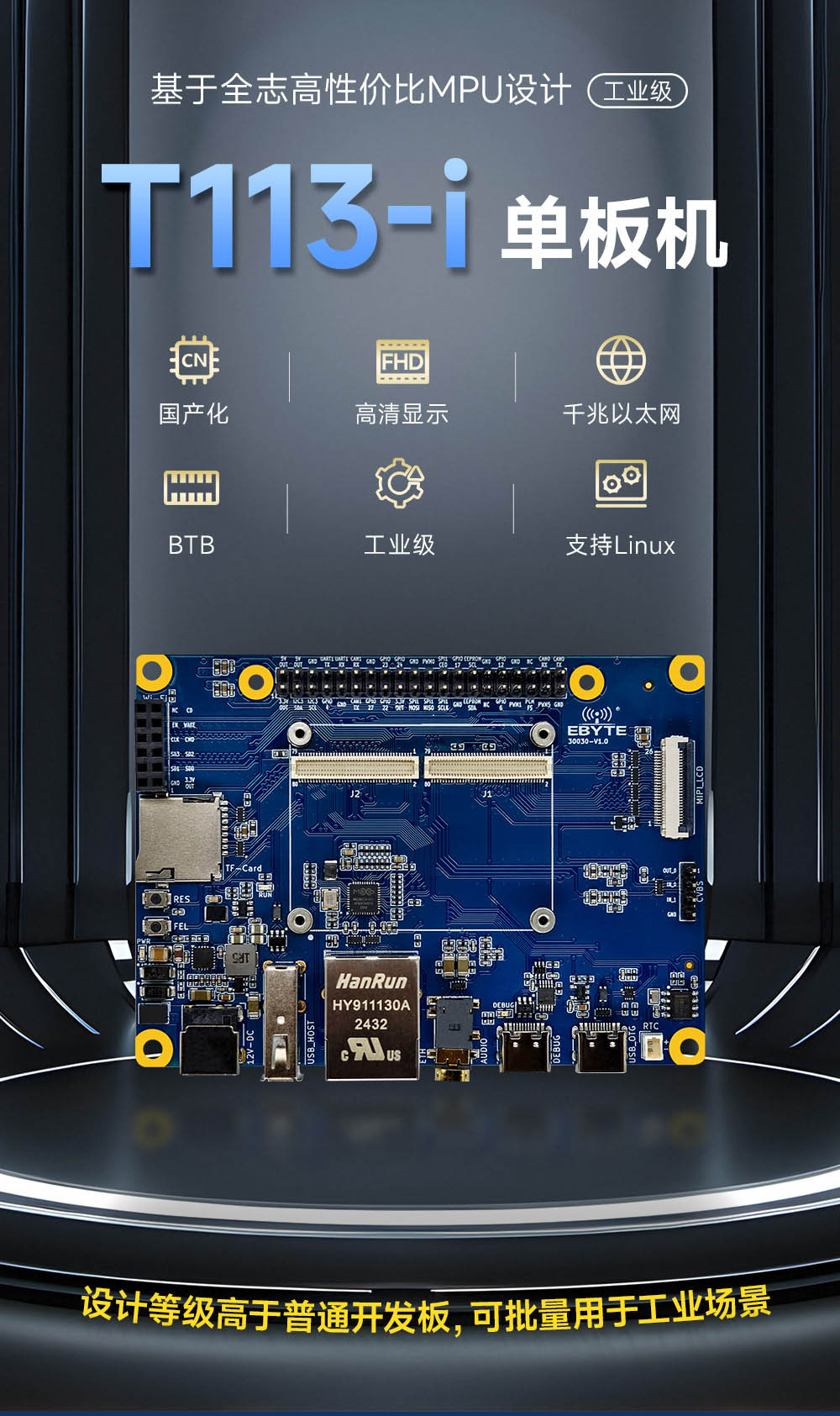

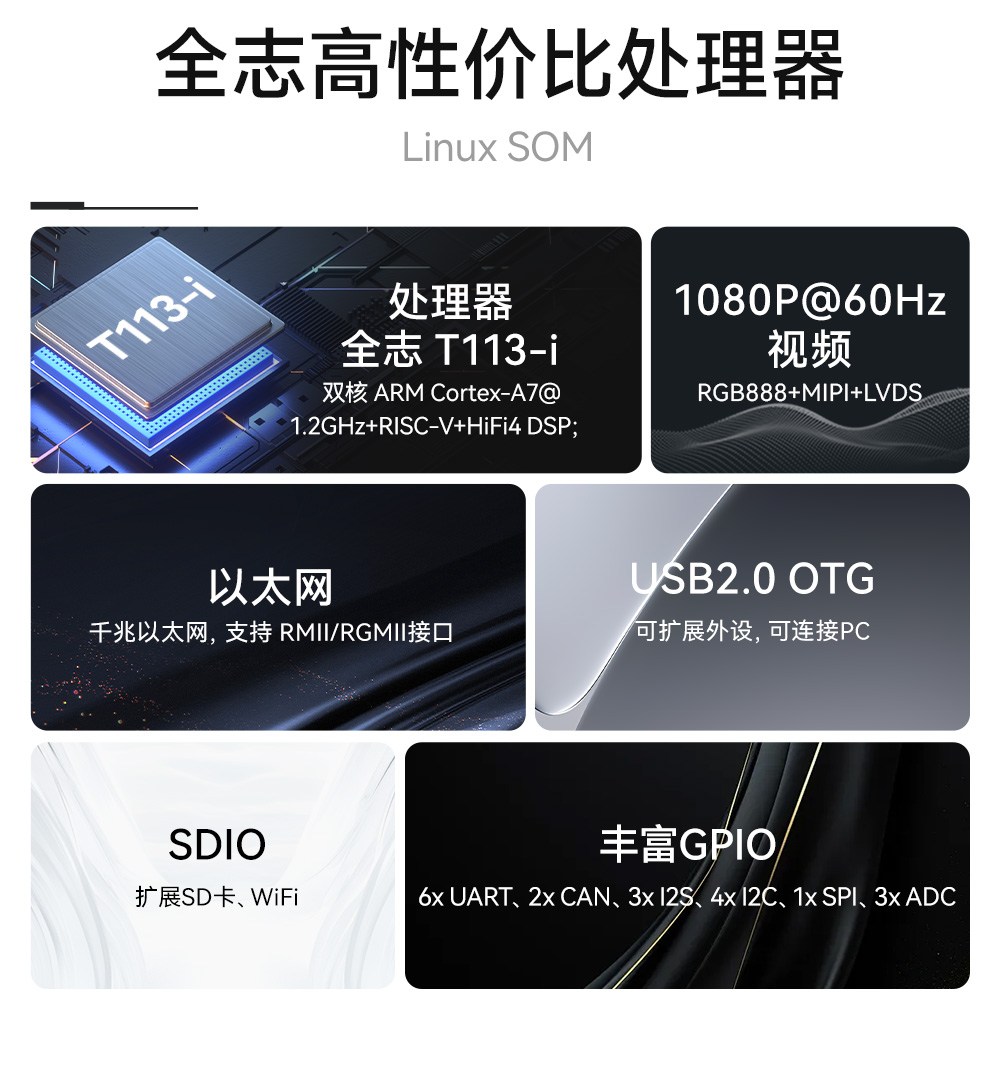

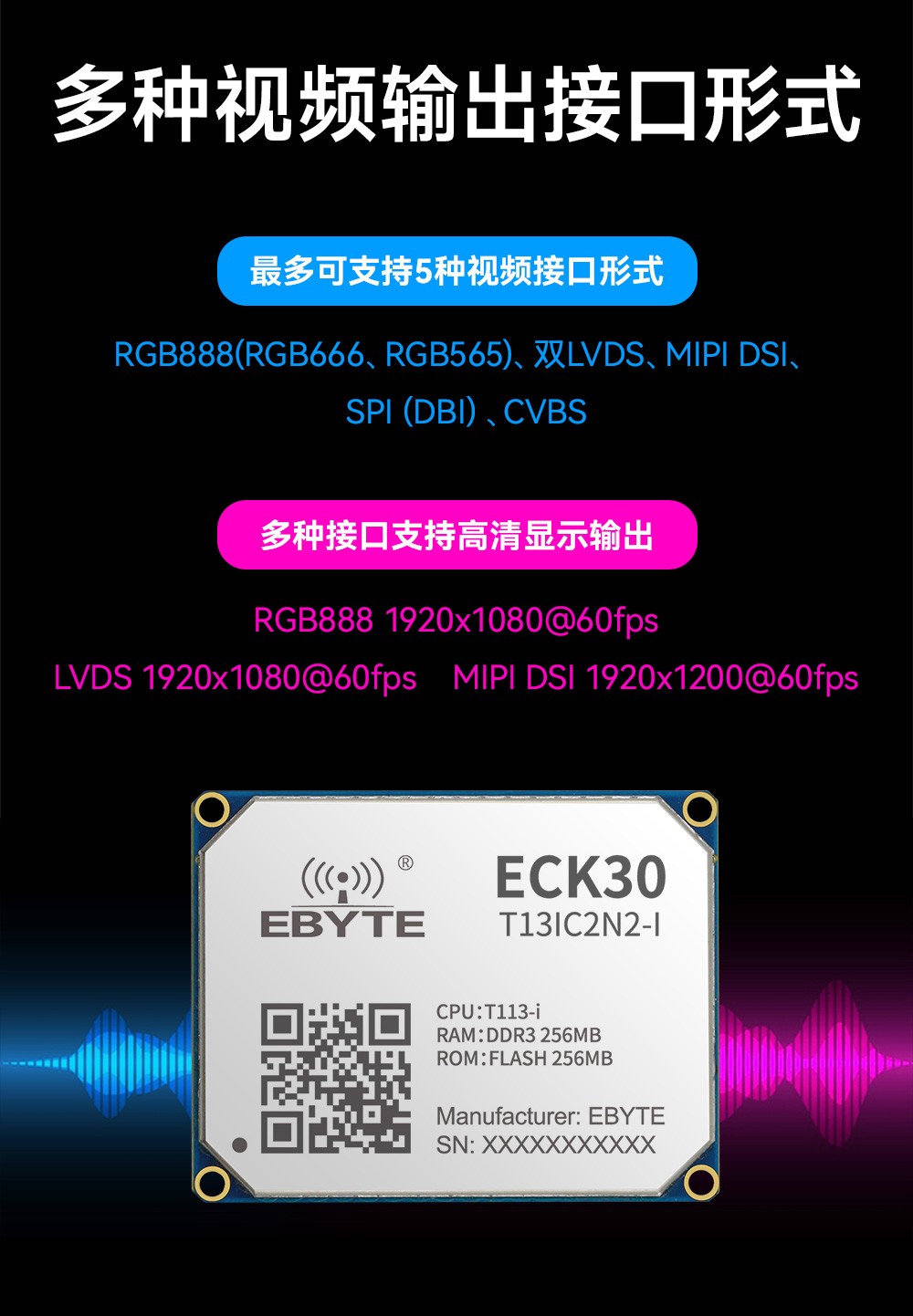

电源输入 | 1 路 DC 插座,12V_ 1A 输入; |
显示 | 1 路 4-LANE MIPI 显示接口,最大支持 1920*1080@60Hz; |
USB HOST | 1 路 USB2.0 TYPE_A 接口; |
USB OTG | 1 路 USB2.0 TYPE_C OTG 接口; |
网口 | 1 路 10/100/1000 自适应以太网带有指示灯的 RJ45 接口; |
TF | 1 个 TF 卡插槽,用于启动系统或扩展存储; |
音频 | 1 路耳机输出和麦克风输入,3.5mm 接口; |
BOOT | 自动选择启动方式; |
调试 | 1 路 UART 调试打印串口(UART0),Type-C 引出; |
UART | 4 路,扩展排针引出,与其他功能复用; |
CAN | 2 路,扩展排针引出,与其他功能复用; |
SPI | 1 路,扩展排针引出,与其他功能复用; |
GPIO | 26 路,扩展排针引出,与其他功能复用; |
I2C | 4 路,扩展排针引出,与其他功能复用; |
按键 | 1 个复位按键;1 个下载按键; |
指示灯 | 1 个电源灯;1 个运行灯;1 个调试灯; |
看门狗 | 支持片内看门狗功能; |
RTC | 1 个 RTC 时钟芯片, 1 个 2P 1.27mm 插件电池座; |
电源输出 | 2 个 3.3V@1A 电源输出,扩展排针引出; |
2 个 5V@1A 电源输出,扩展排针引出; |

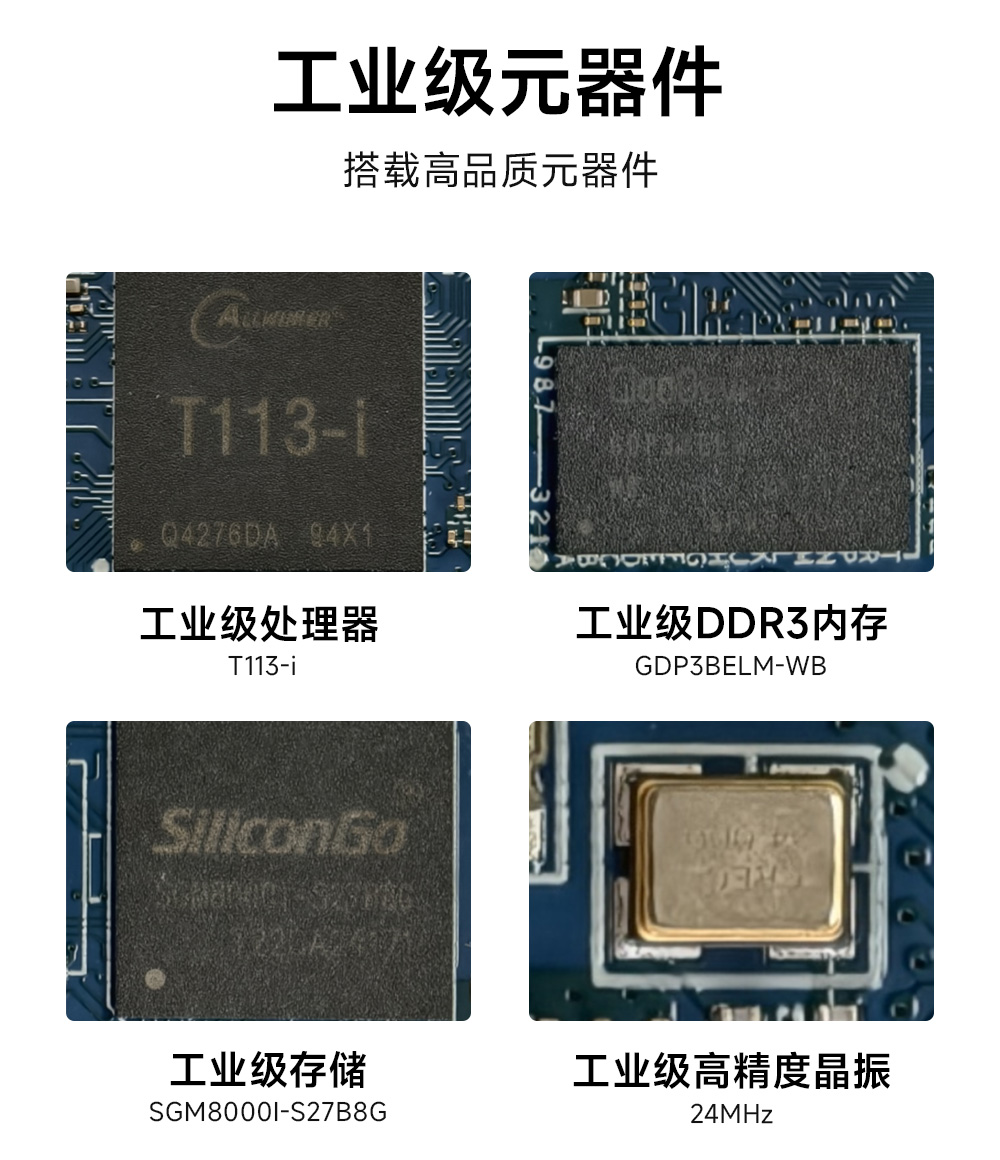

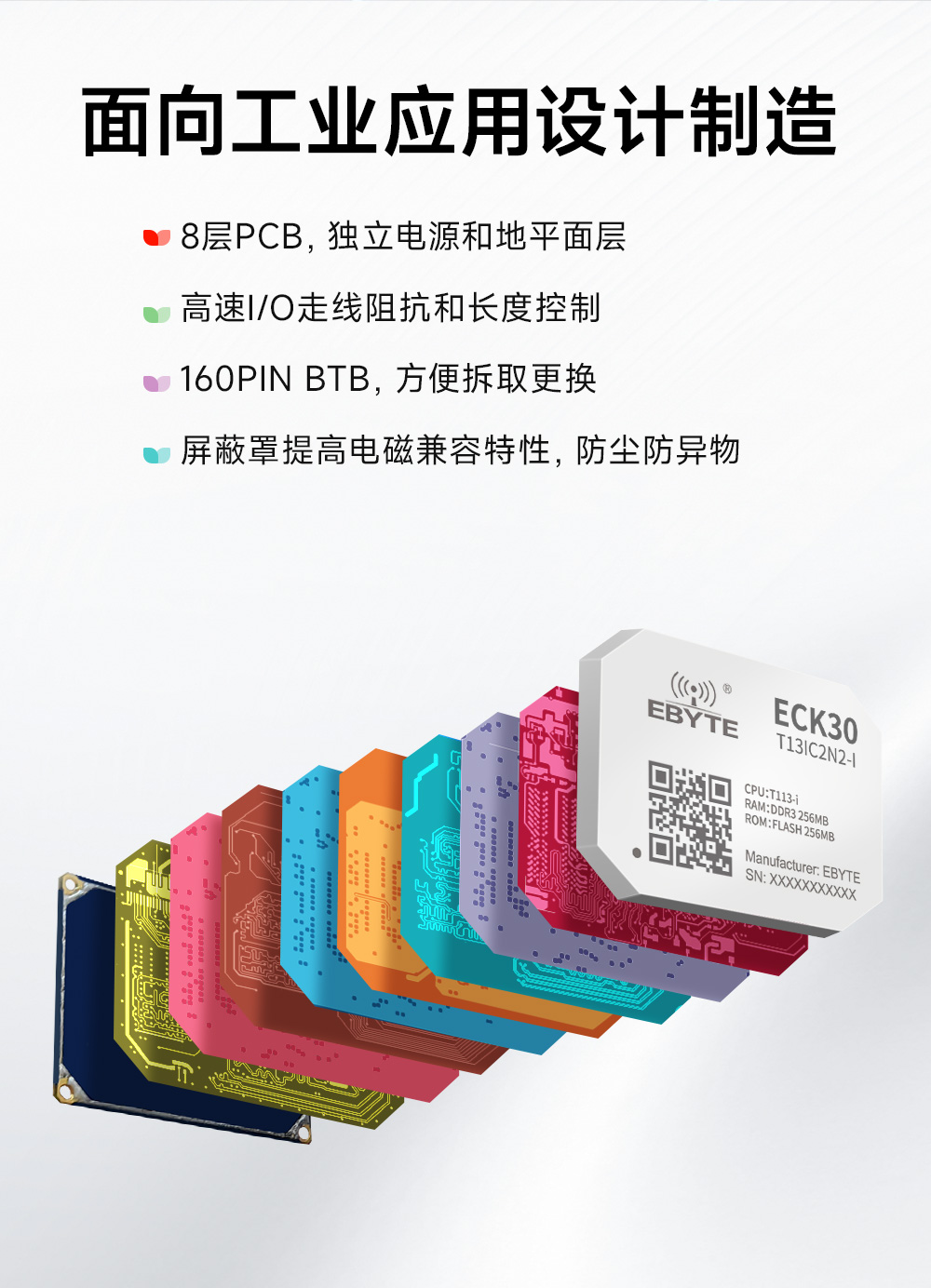

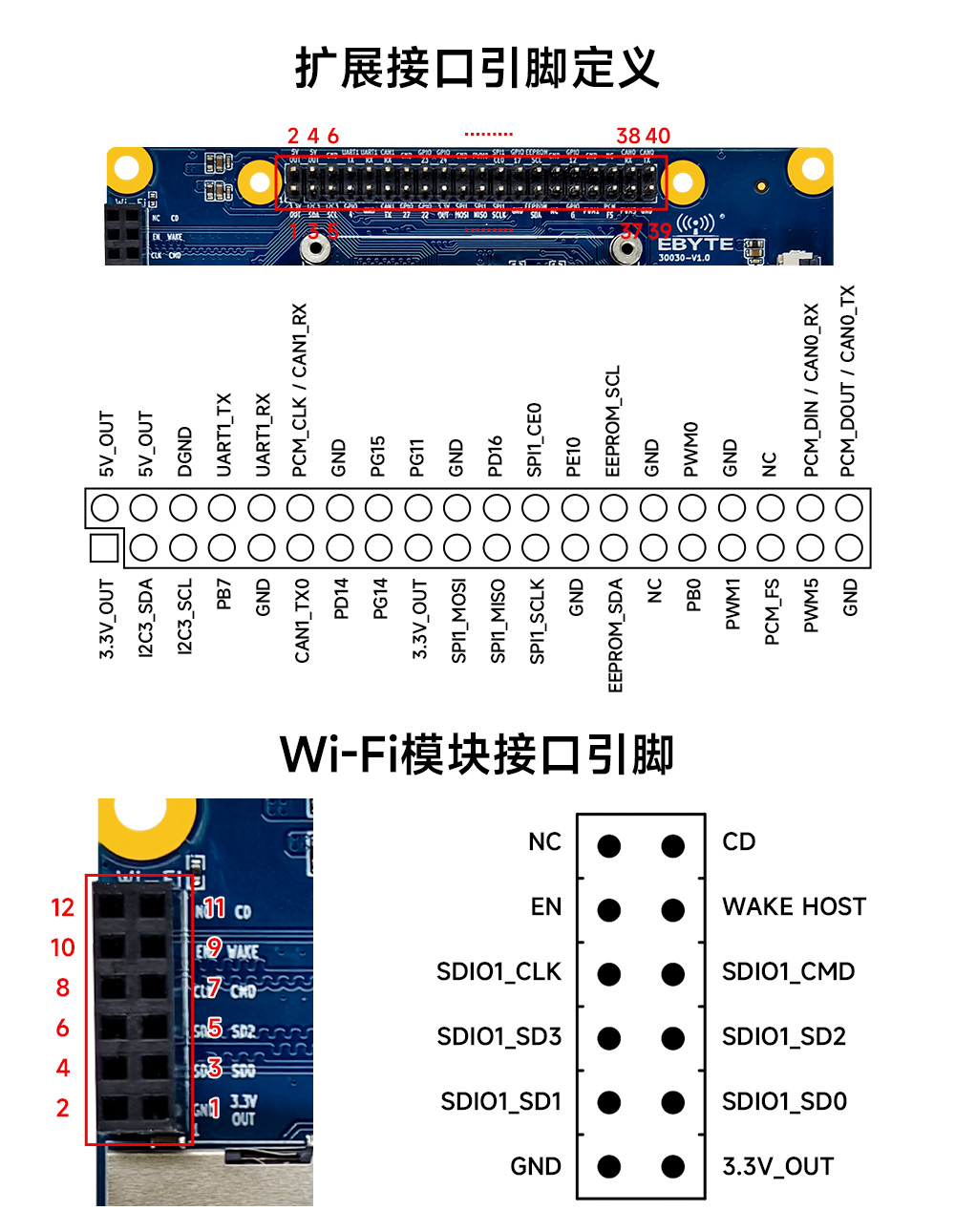

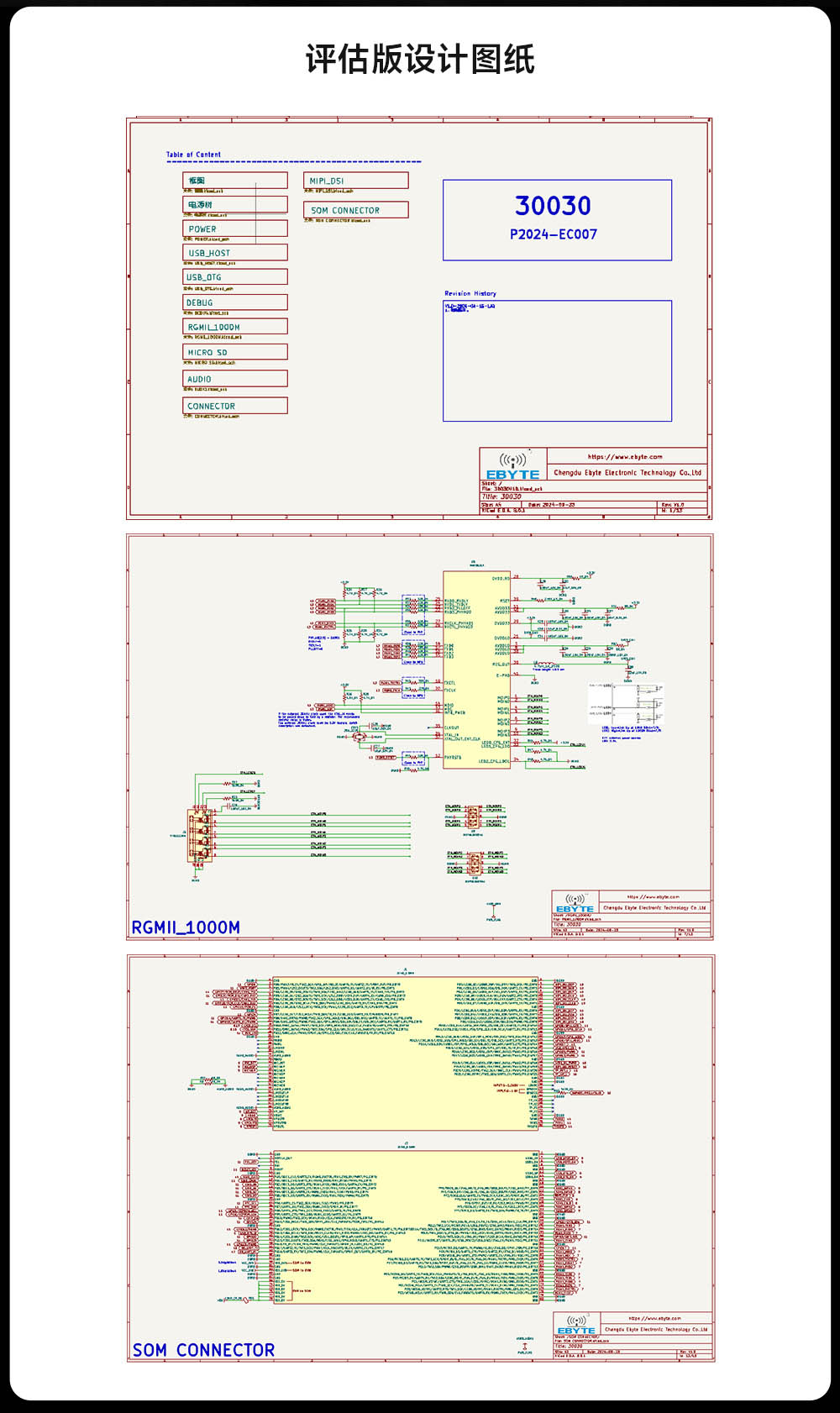

扩展接口引脚定义
功能 | 引脚号 | 引脚号 | 功能 |
3.3V_OUT | 1 | 2 | 5V_OUT |
I2C3_SDA | 3 | 4 | 5V_OUT |
I2C3_SCL | 5 | 6 | DGND |
PB7 | 7 | 8 | UART1_TX |
GND | 9 | 10 | UART1_RX |
CAN1_TX0 | 11 | 12 | PCM_CLK CAN1_RX |
PD14 | 13 | 14 | GND |
PG14 | 15 | 16 | PG15 |
3.3V_OUT | 17 | 18 | PG11 |
SPI1_MOSI | 19 | 20 | GND |
SPI1_MISO | 21 | 22 | PD16 |
SPI1_SCLK | 23 | 24 | SPI1_CE0 |
GND | 25 | 26 | PE10 |
EEPROM_SDA | 27 | 28 | EEPROM_SCL |
NC | 29 | 30 | GND |
PB0 | 31 | 32 | PWM0 |
PWM1 | 33 | 34 | GND |
PCM_FS | 35 | 36 | NC |
PWM5 | 37 | 38 | PCM_DIN CAN0_RX |
GND | 39 | 40 | PCM_DOUT CAN0_TX |
Wi-Fi 模块接口定义
功能 | 引脚号 | 引脚号 | 功能 |
NC | 12 | 11 | CD |
EN | 10 | 9 | WAKE HOST |
SDIO1_CLK | 8 | 7 | SDIO1_CMD |
SDIO1_SD3 | 6 | 5 | SDIO1_SD2 |
SDIO1_SD1 | 4 | 3 | SDIO1_SD0 |
GND | 2 | 1 | 3.3V_OUT |

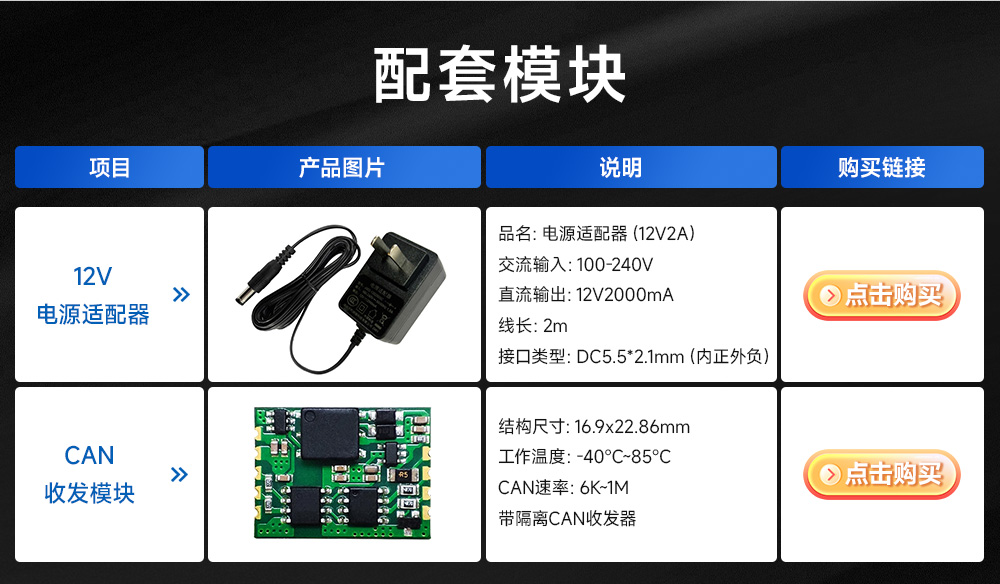

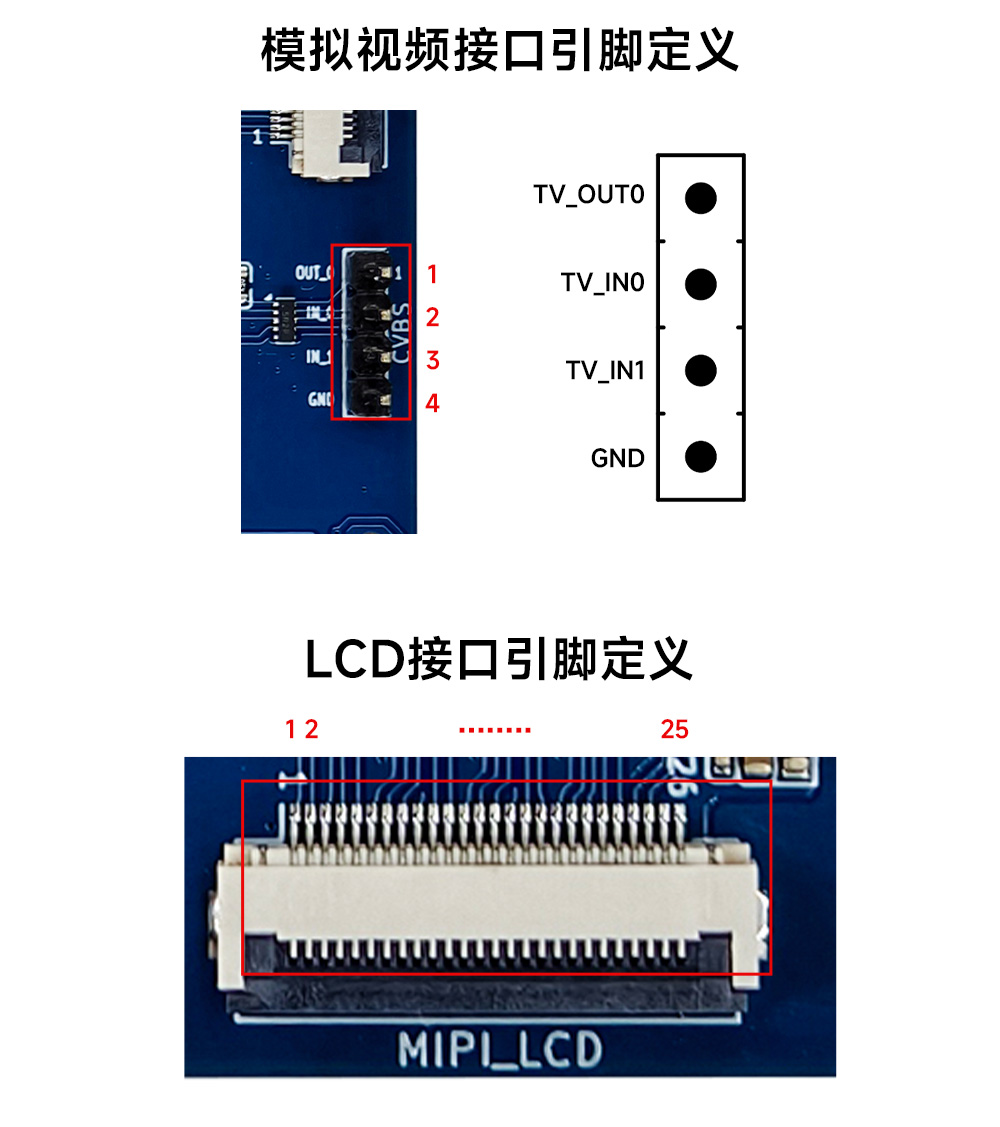

模拟视频接口引脚定义表
引脚号 | 功能 |
1 | TV_OUT0 |
2 | TV_IN0 |
3 | TV_IN1 |
4 | GND |
LCD 接口引脚定义表
引脚号 | 功能 | 电平 | 类型 |
26 | 5V_IN | 5V | PWR_I |
25 | 5V_IN | 5V | PWR_I |
24 | TP_INT | 3.3V | DI |
23 | TP_I2C_SCL | 3.3V | I/O |
22 | TP_I2C_SDA | 3.3V | I/O |
21 | TP_RST | 3.3V | DI |
20 | LCD_BL_PWM | 3.3V | DO |
19 | LCD_ID | 1.8V | DI |
18 | DGND | GND | PWR |
17 | MIPI_DSI_D1P | 1.8V | DO |
16 | MIPI_DSI_D1N | 1.8V | DO |
15 | DGND | GND | PWR |
14 | MIPI_DSI_CLKP | 1.8V | DO |
13 | MIPI_DSI_CLKN | 1.8V | DO |
12 | DGND | GND | PWR |
11 | MIPI_DSI_D0P | 1.8V | DO |
10 | MIPI_DSI_D0N | 1.8V | DO |
9 | DGND | GND | PWR |
8 | MIPI_DSI_D2P | 1.8V | DO |
7 | MIPI_DSI_D2N | 1.8V | DO |
6 | DGND | GND | PWR |
5 | MIPI_DSI_D3P | 1.8V | DO |
4 | MIPI_DSI_D3N | 1.8V | DO |
3 | DGND | GND | PWR |
2 | MIPI_DSI_RESET | 1.8V | DI |
1 | DGND | GND | PWR |
