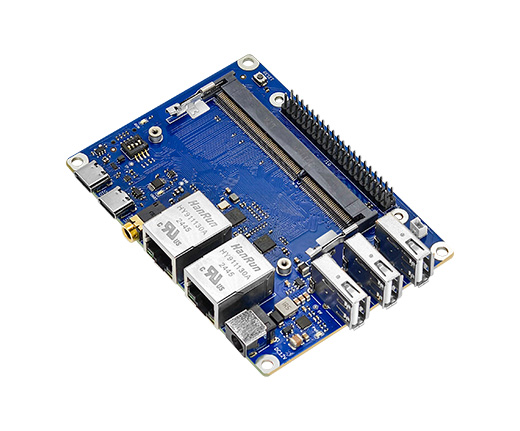

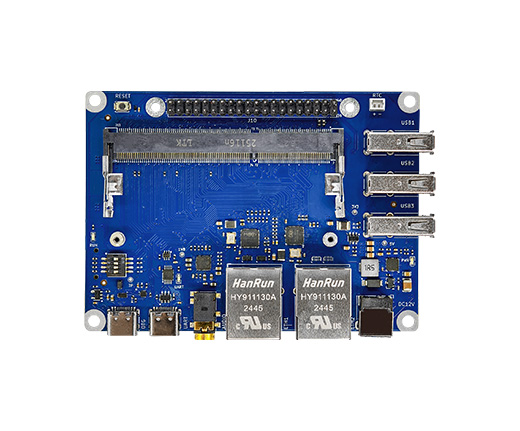

ECB10-PGD-I 高性价单板机

处理器型号:STM32MP13xDAF7

处理器主频:1GHz

内存容量:256/512MB

存储容量:8GHz

产品尺寸:100*72mm

产品重量:58 ± 5g

产品简介:亿佰特基于ECK10-135D系列核心板推出底板ECB10-PGD,核心板为204Pin DDR3金手指,此设计方便用户安装和拆卸。底板设计充分利用了核心板接口,引出包括RGB888显示接口、USB2.0、USB OTG、TF卡槽、调试接口、以太网接口、音频接口以及丰富的扩展GPIO接口等。

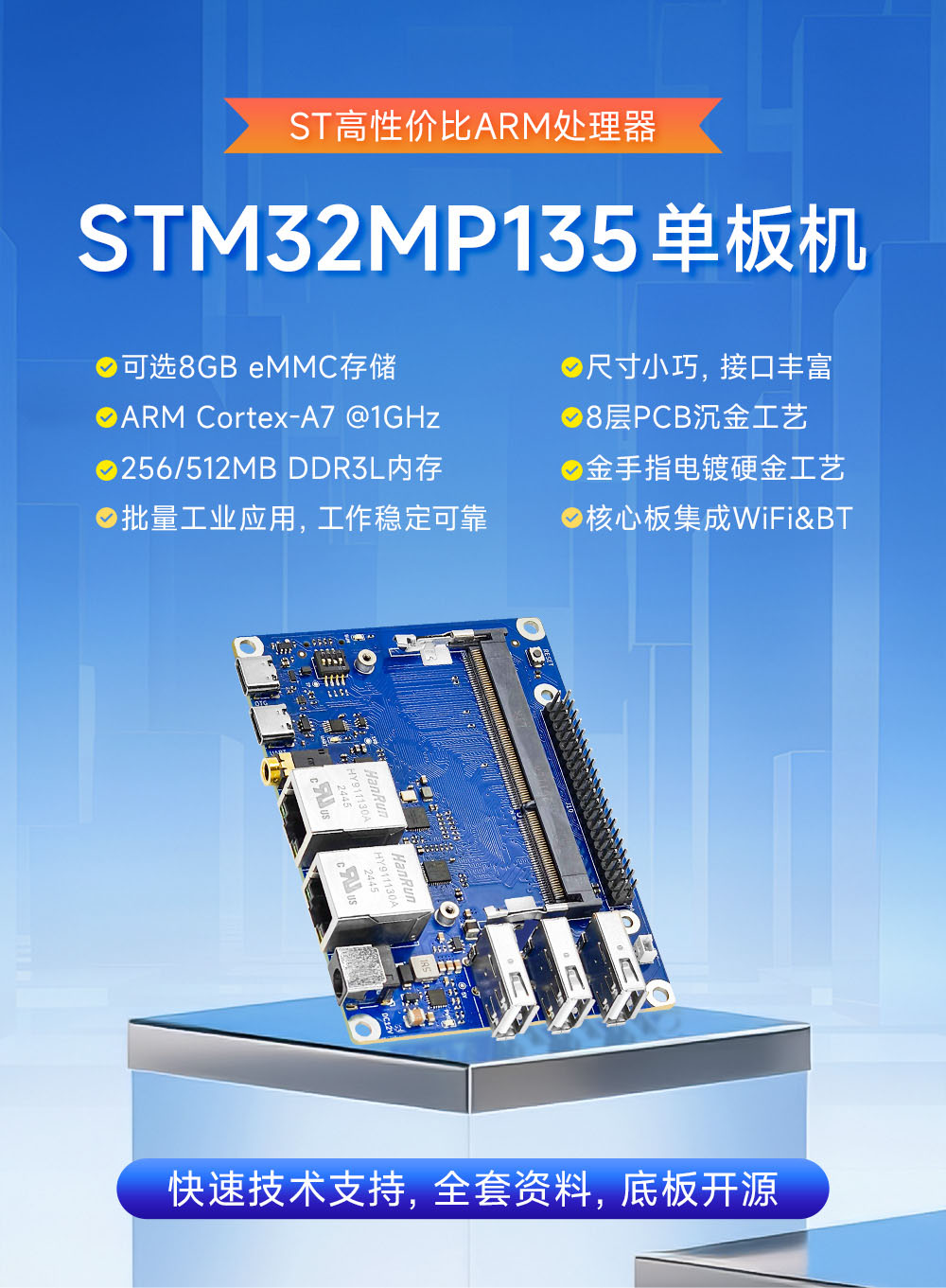

ECB10-PGD-I 高性价比STM32单板机 (1)

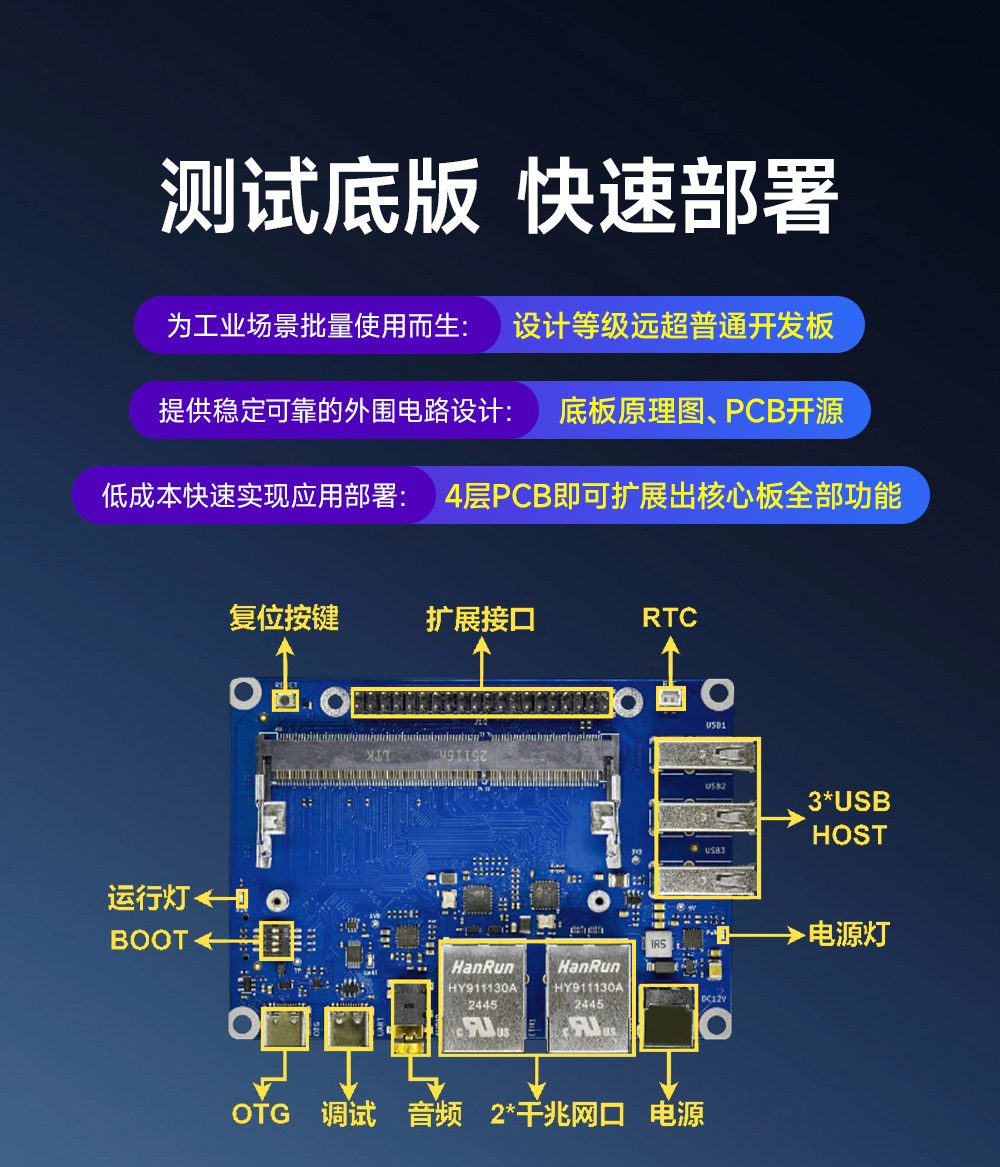

ECB10-PGD-I 高性价比STM32单板机 (2)

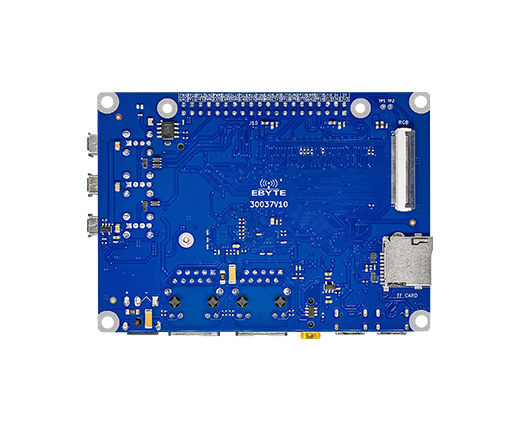

ECB10-PGD-I 高性价比STM32单板机 (3)

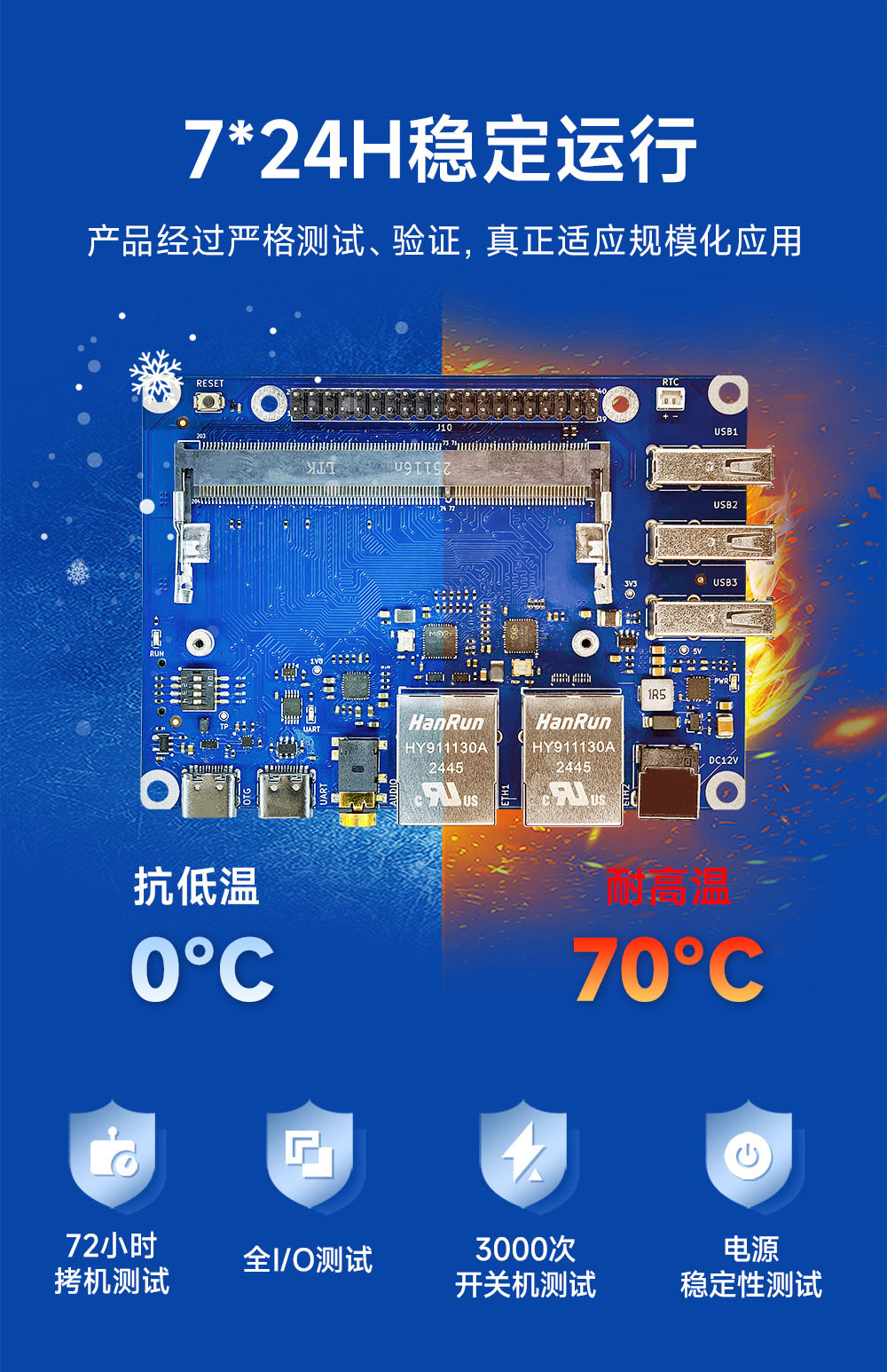

ECB10-PGD-I 高性价比STM32单板机 (4)

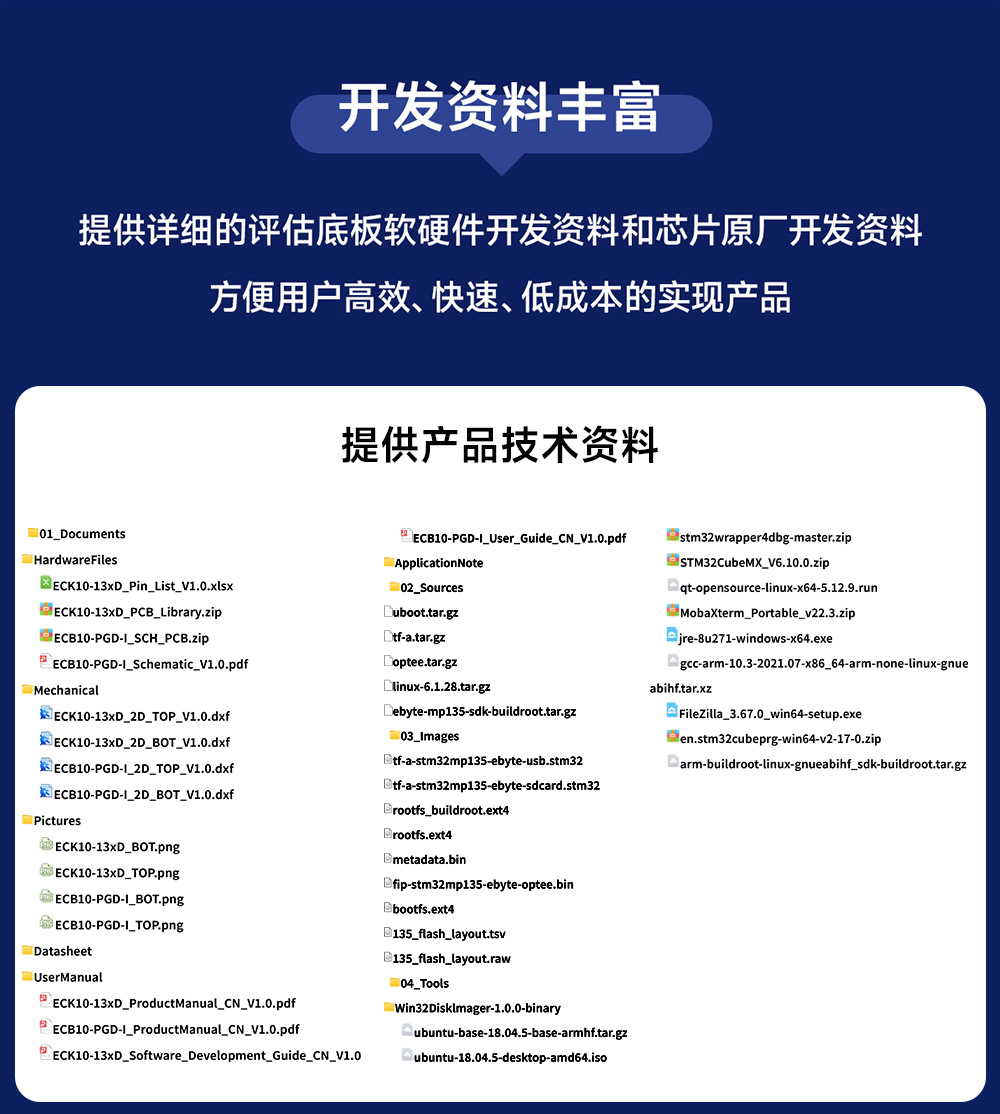

ECB10-PGD-I 高性价比STM32单板机 (5)

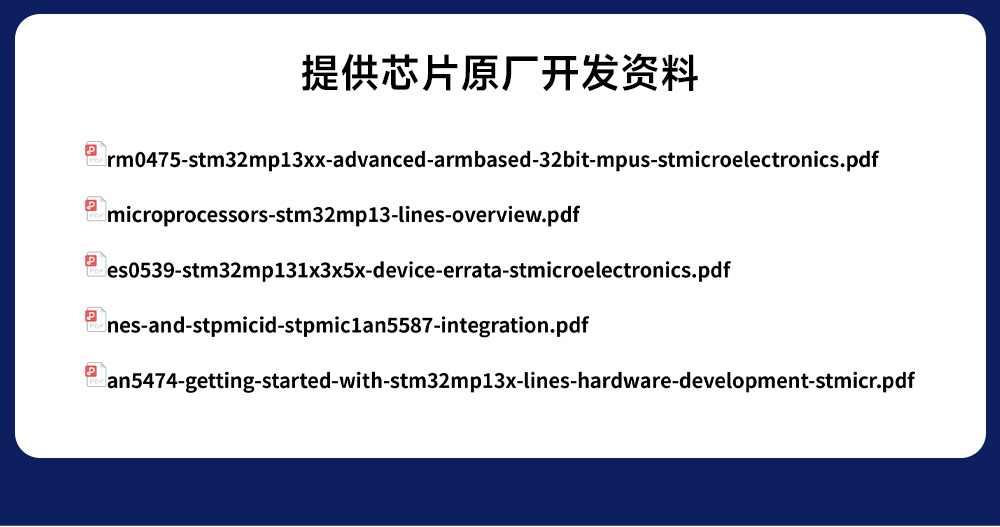

ECB10-PGD-I 高性价比STM32单板机 (6)

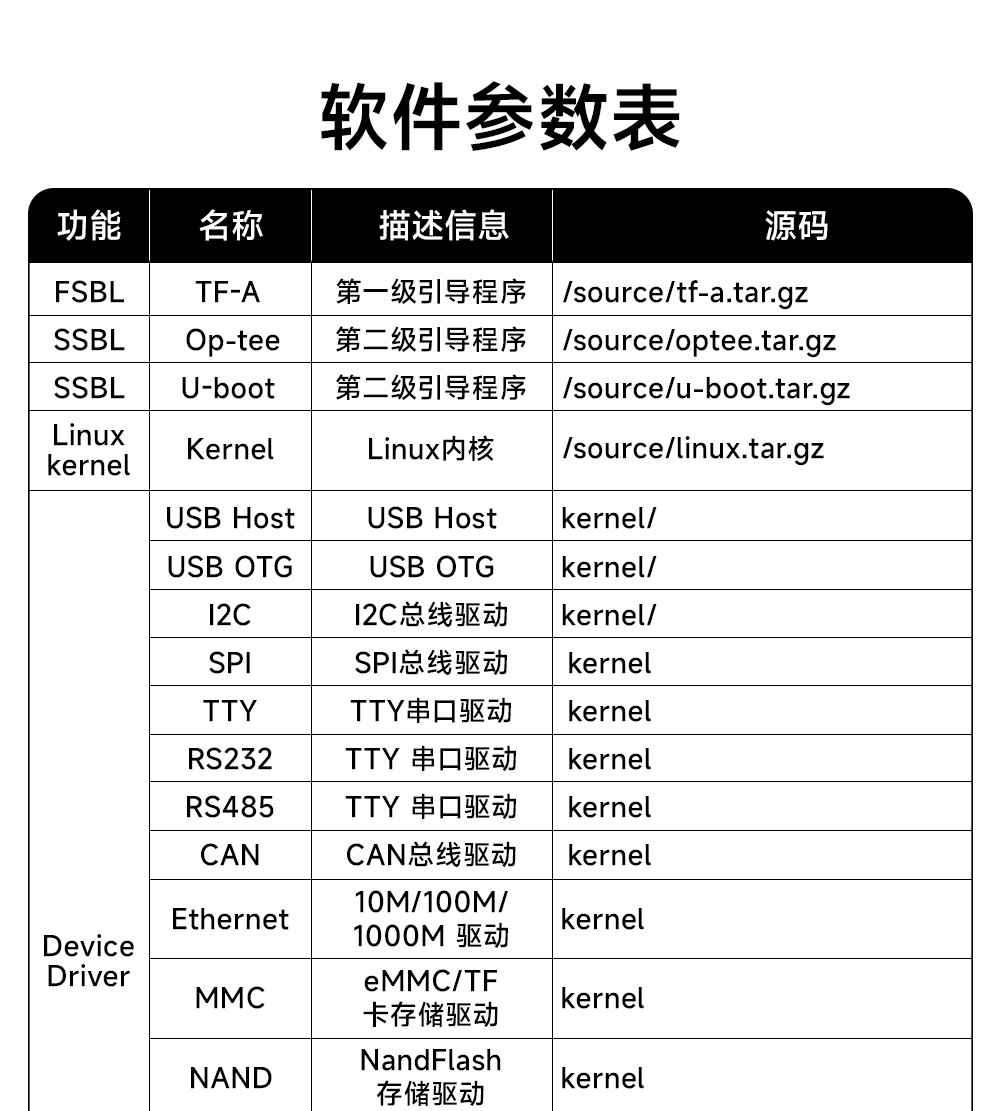

ECB10-PGD-I 高性价比STM32单板机 (7)

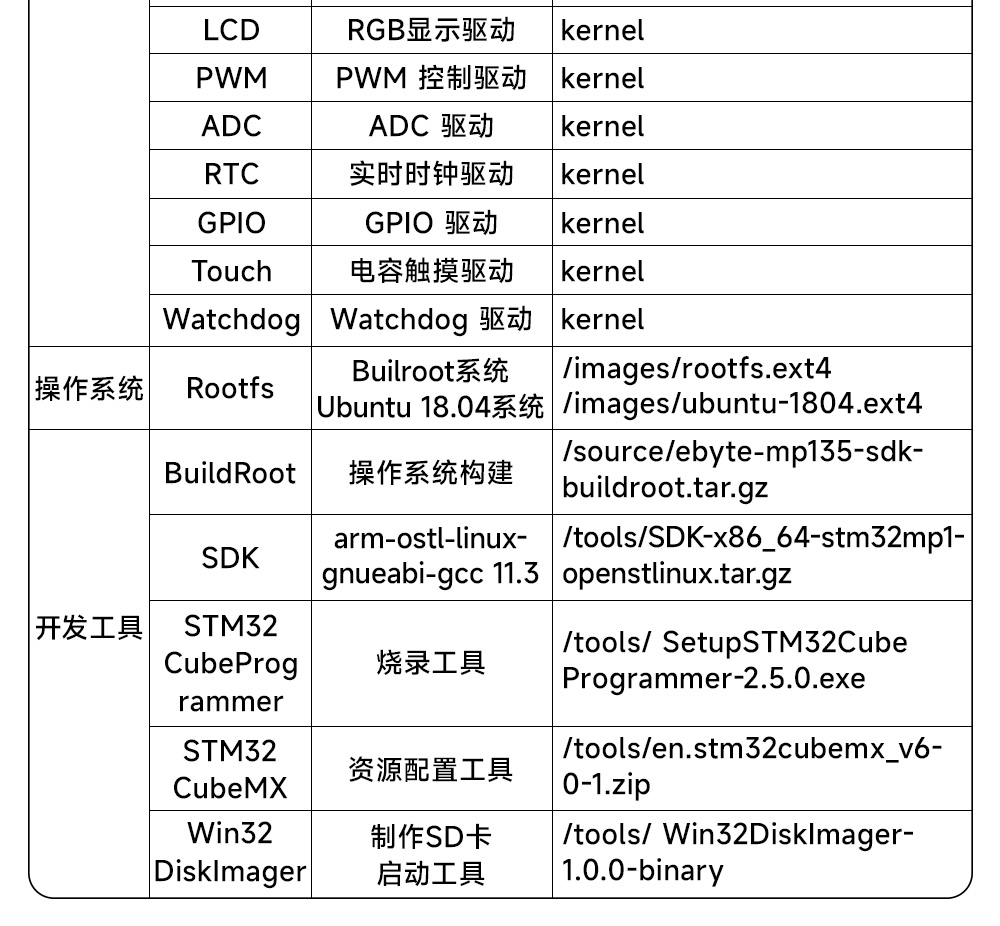

ECB10-PGD-I 高性价比STM32单板机 (8)

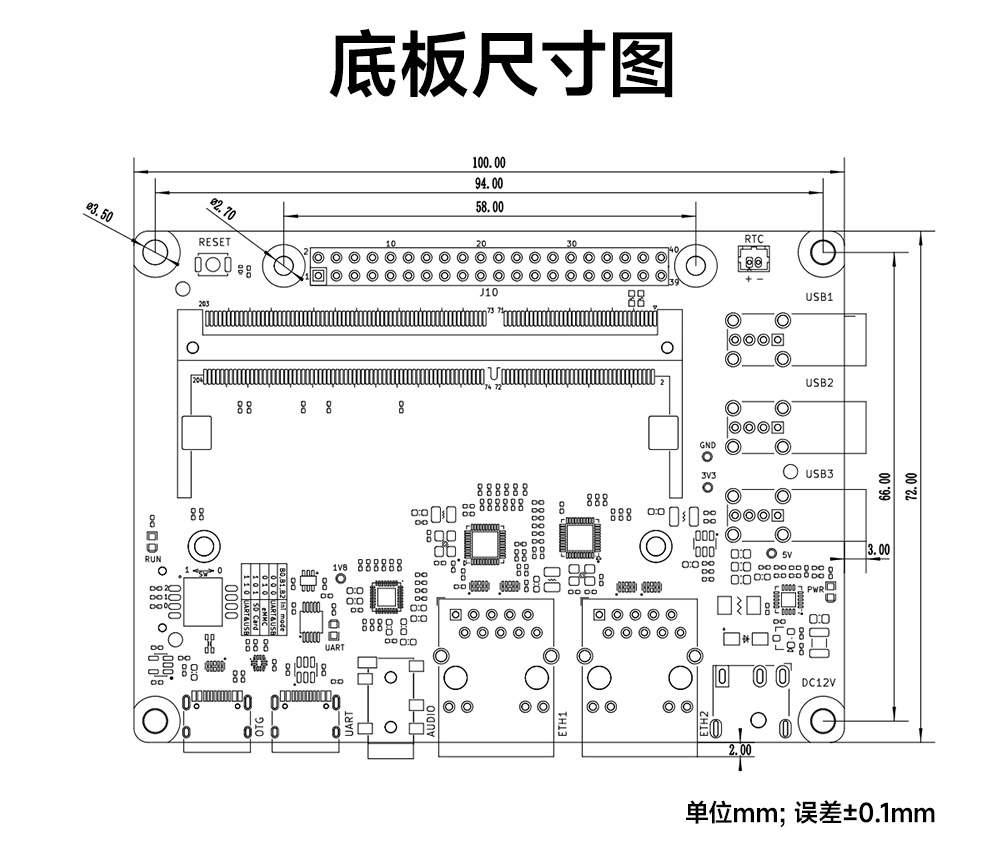

ECB10-PGD-I 高性价比STM32单板机 (9)

电源输入

1路DC插座,12V输入;

显示输出

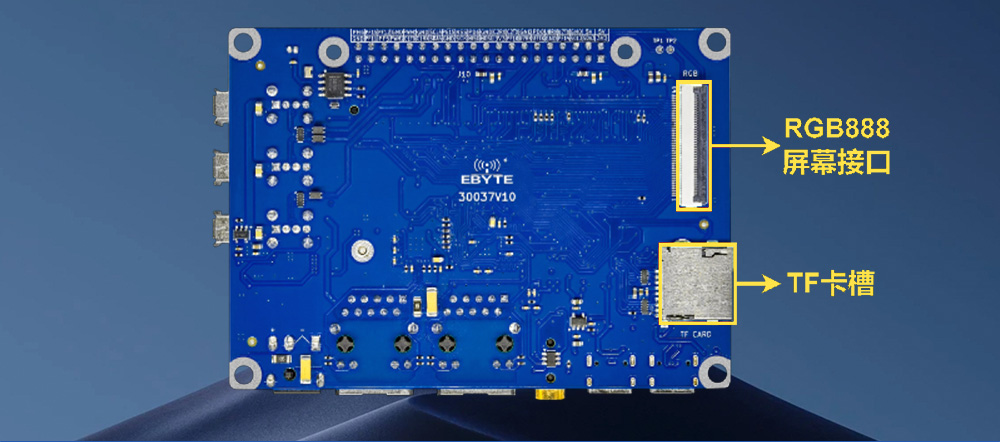

1 路 40Pin FPC 并行显示接口,最大分辨率支持 WXGA(1366×768@60fps), RGB888 并行显示输出,支持触摸屏;

USB HOST

3路 USB2.0 HOST;

USB OTG

1路 USB OTG;

以太网

2路10/100/1000M自适应RJ45以太网口;

TF卡

1个TF卡槽,支持插拔检测;

音频

1路3.5mm四段式耳机接口,支持MIC输入;

调试

1路UART调试串口,Type-C接口;

GPIO

1组2.54mm2x20Pin标准RPI扩展接口,提供3.3V和5V电源输出,共28个GPIO口,复用1组SPI接口,2组I2C接口,2组UART,2组FDCAN;

按键

1个RESET按键;

指示灯

1 个电源指示灯;

1 个运行指示灯;

1 个调试指示灯;

RTC

1路1.25mm1x2Pin RTC电池座;

BOOT

1个拨码开关选择启动方式;

PCB尺寸

100x72x1.6mm,2.5寸;


引脚定义

RGB888接口定义表

引脚序号引脚定义MCU I/O功能说明
1LCD_RSTPG12屏幕显示复位
2TP_INTPD8触摸中断
3TP_SCLPF2触摸 I2C 时钟信号,有2.2K上拉
4NC//
5TP_SDAPF1触摸 I2C 数据信号,有2.2K上拉
6TP_RSTPG8触摸复位
7LCD_PWMPD12屏幕背光调节
8LCD_DEPH9数据使能信号
9LCD_VSYNCPG4帧同步信号
10LCD_HSYNCPE9行同步信号
11LCD_CLKPD9象素时钟信号
12GND/电源地
13LCD_B7PE15蓝色信号B7
14LCD_B6PB6蓝色信号B6
15LCD_B5PD15蓝色信号B5
16LCD_B4PH3蓝色信号B4
17LCD_B3PF8蓝色信号B3
18LCD_B2PH7蓝色信号B2
19LCD_B1PE13蓝色信号B1
20LCD_B0PD5蓝色信号B0
21GND/电源地
22LCD_G7PE4绿色信号G7
23LCD_G6PE12绿色信号G6
24LCD_G5PD10绿色信号G5
25LCD_G4PD13绿色信号G4
26LCD_G3PF3绿色信号G3
27LCD_G2PD1绿色信号G2
28LCD_G1PH2绿色信号G1
29LCD_G0PE14绿色信号G0
30GND/电源地
31LCD_R7PD11红色信号R7
32LCD_R6PH8红色信号R6
33LCD_R5PE7红色信号R5
34LCD_R4_PD14红色信号R4
35LCD_R3PB12红色信号R3
36LCD_R2PG7红色信号R2
37LCD_R1PD4红色信号R1
38LCD_R0PA15红色信号R0
39VDD_5V/5V 供电
40VDD_5V/5V 供电

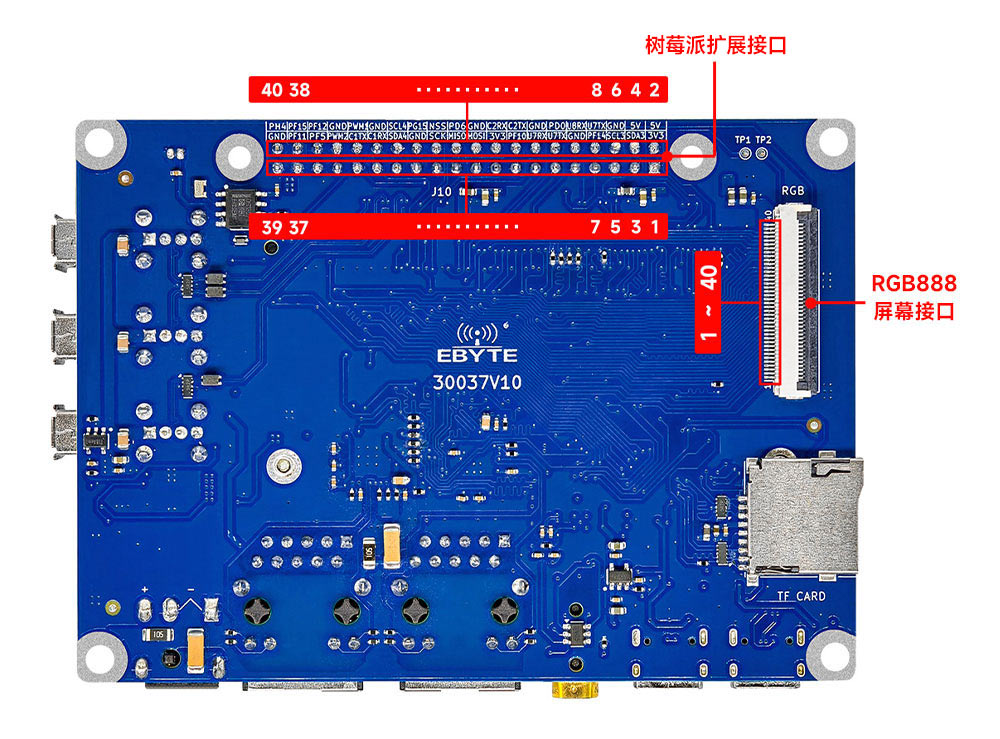

树莓派扩展接口引脚定义表

引脚序号引脚定义引脚序号引脚定义
13V325V
3PD7/I2C3_SDA45V
5PH12/I2C3_SCL6GND
7GPIO_PF148PE1/UART8_TX
9GND10PF9/UART8_RX
11PE8/UART7_TX12GPIO_PD0
13PE10/UART7_RX14GND
15GPIO_PF1016PG0/CAN2_TX
173V318PE0/CAN2_RX
19PH10/SPI2_MOSI20GND
21PB5/SPI2_MISO22GPIO_PD6
23PB10/SPI2_SCK24PB13/SPI2_NSS
25GND26GPIO_PG15
27PB8/I2C4_SDA28PE2/I2C4_SCL
29PG10/CAN1_TX30GND
31PG9/CAN1_RX32PE11/PWM1
33PF13/PWM234GND
35GPIO_PF536GPIO_PF12
37PI1238GPIO_PF15
39GND40GPIO_PH4
