当前位置: 首页 >产品中心 >工业计算>单板机>ECB32-PBA2-N

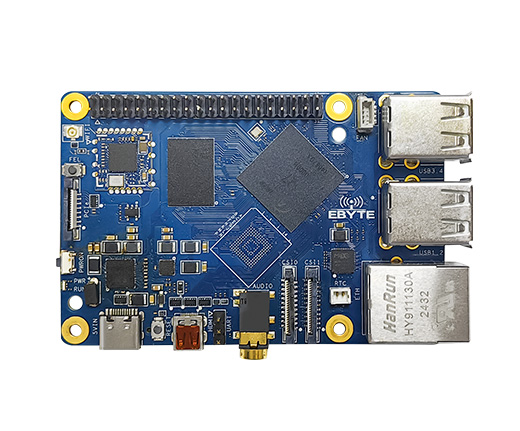

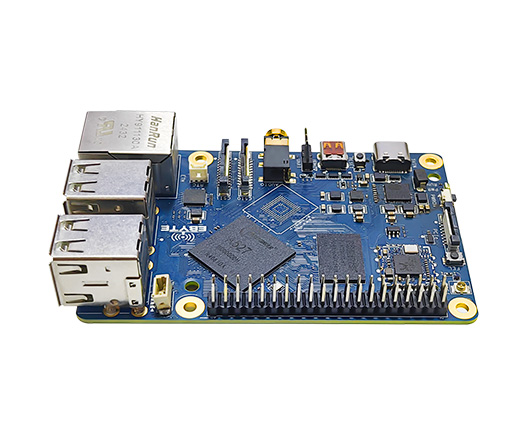

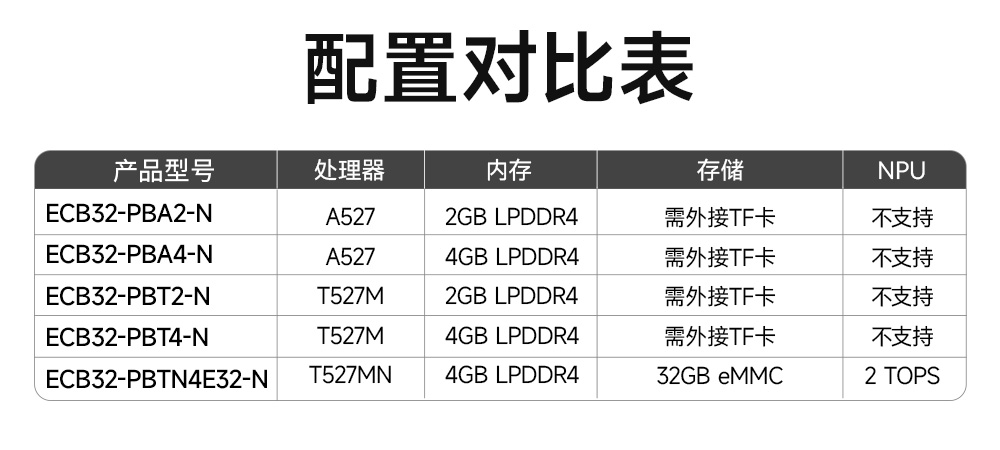

ECB32-PBA2-N A527派板单板机

处理器型号:A527

处理器主频:1.8GHz

内存容量:2GB LPDDR4

存储容量:外接TF卡

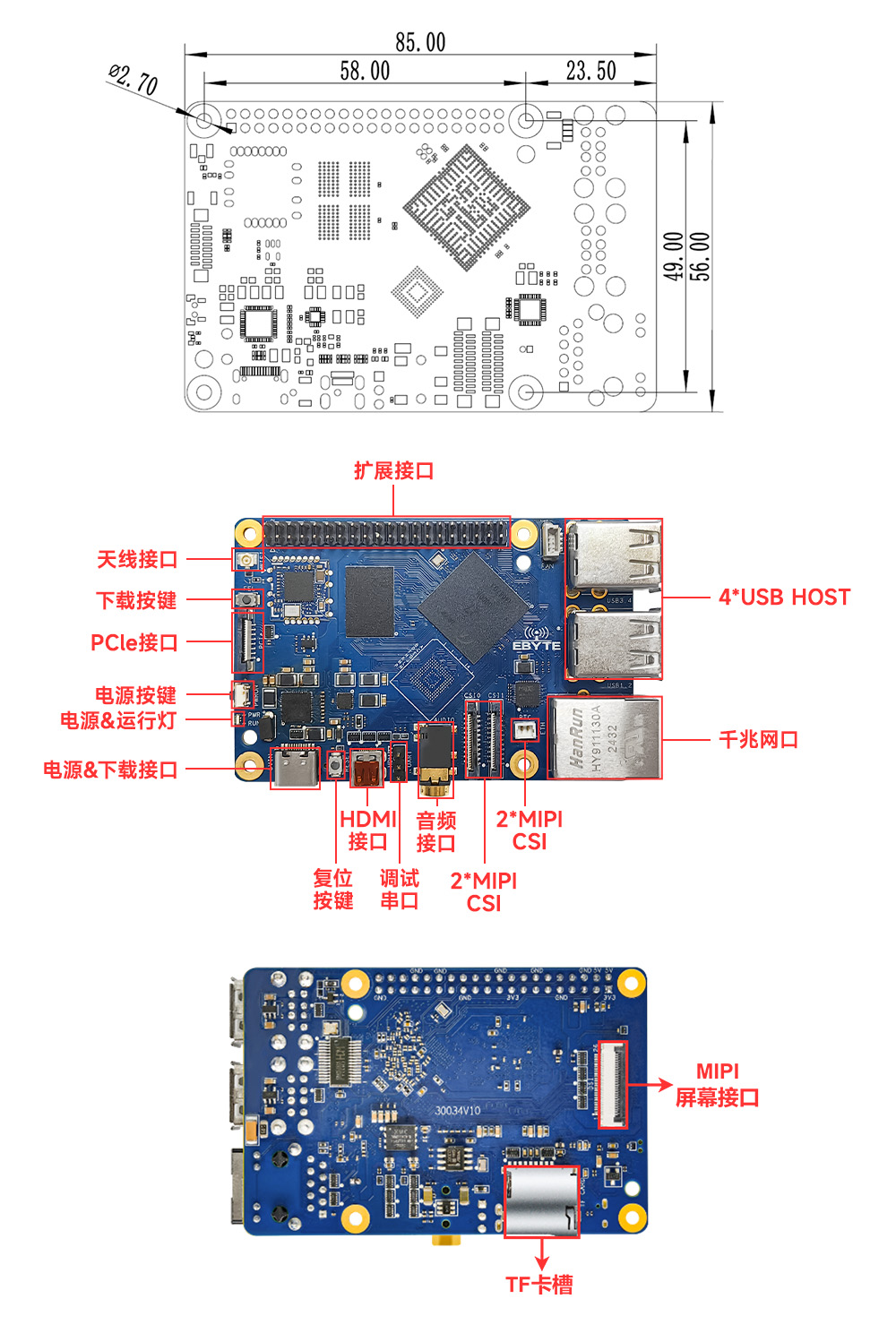

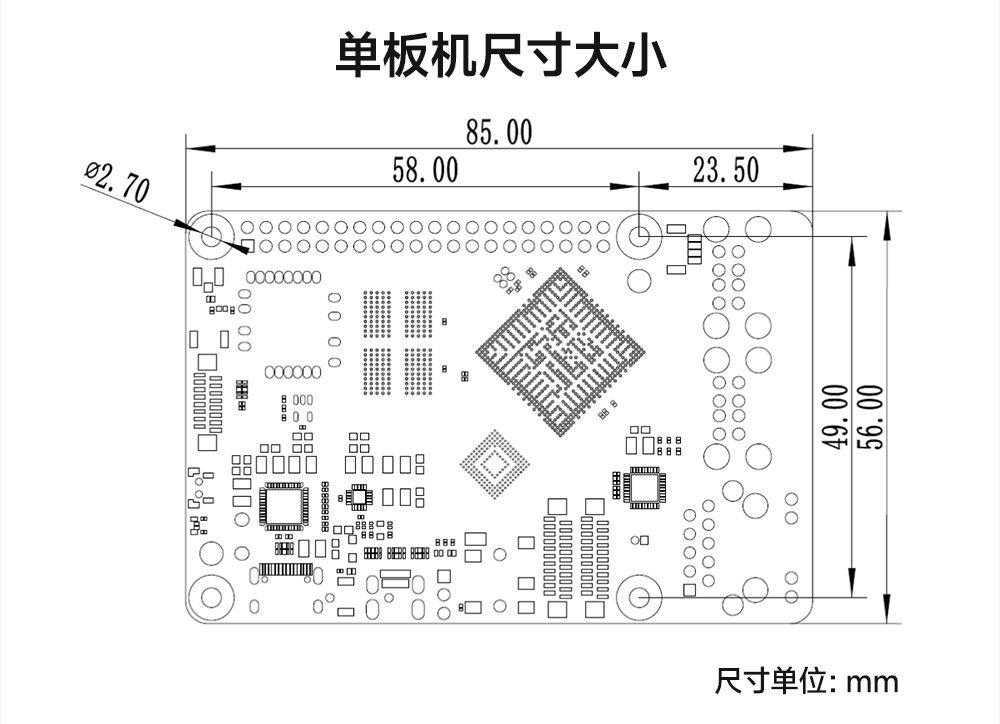

产品尺寸:85*56mm 产品重量:45g

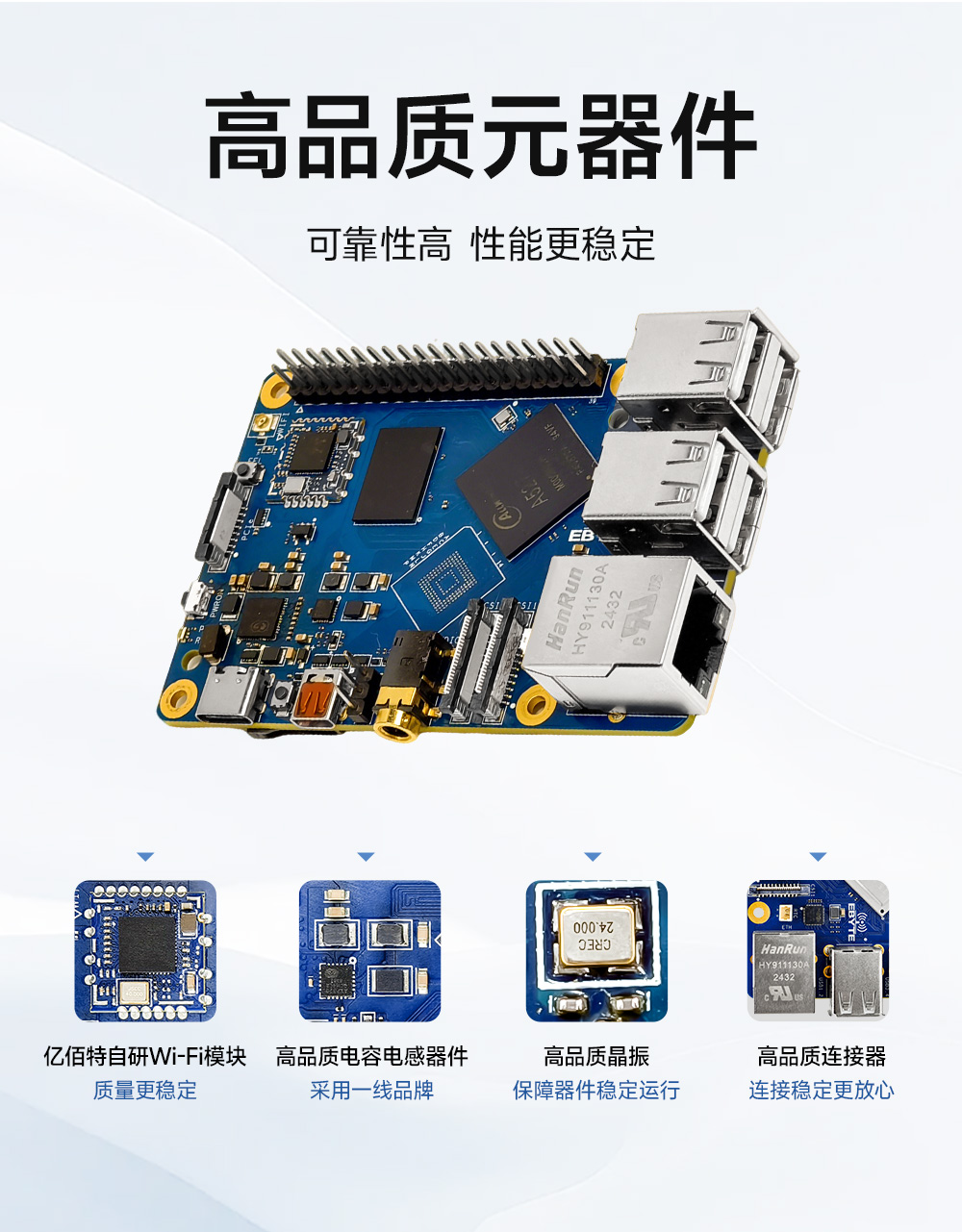

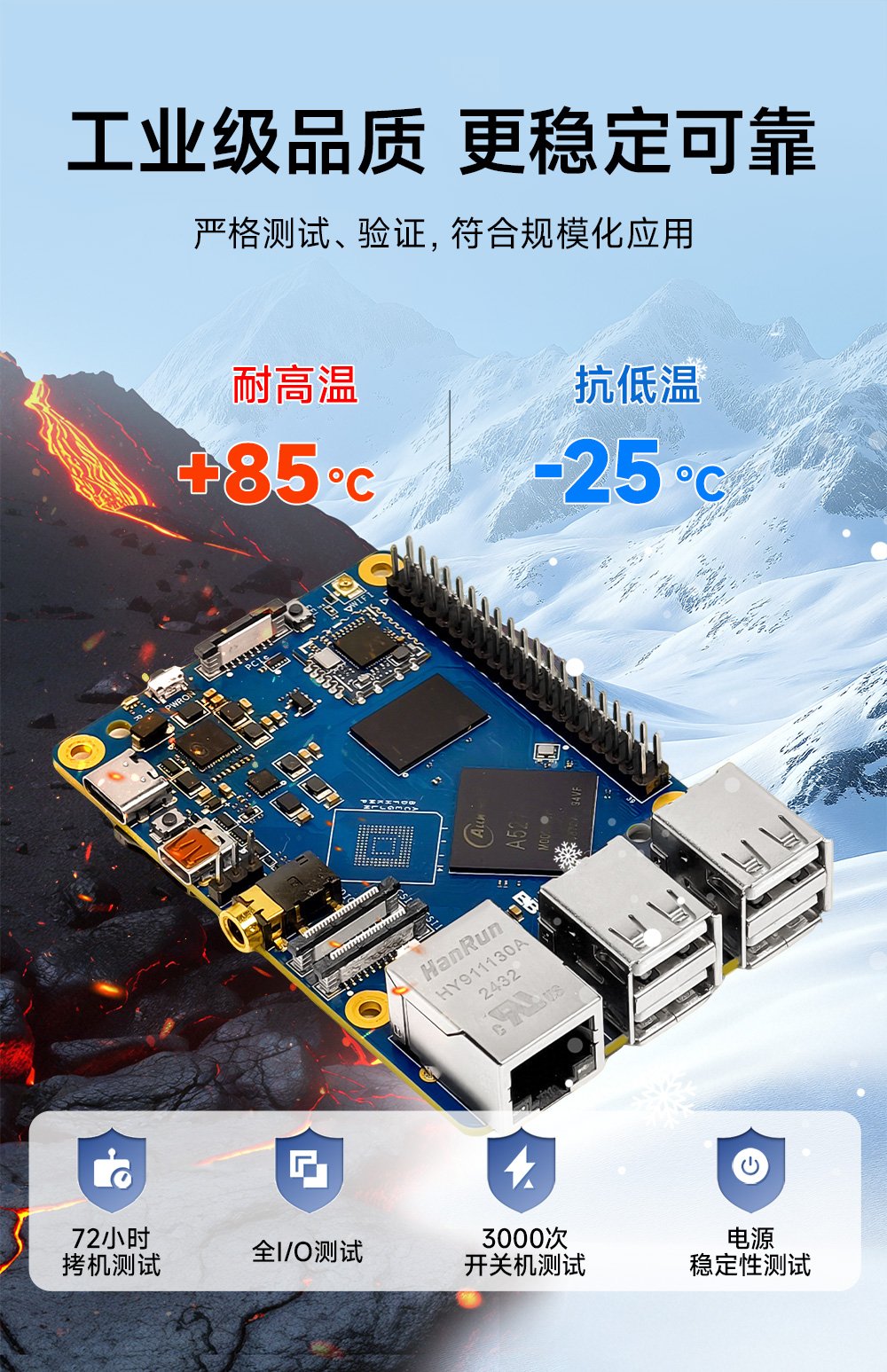

产品简介:亿佰特ECB32-PB系列单板机是基于全志公司的A527系列处理器精心设计的,支持MIPI DSI视频接口、MIPI CSI摄像头接口、HDMI视频接口、PCIe 接口、USB Host接口、USB OTG接口、以太网接口、音频接口、TF卡扩展接口、Wi-Fi及蓝牙、UART调试串口、以及丰富的扩展GPIO接口等功能。可广泛应用于内容共享和自助服务终端、智能制造以及其他电子商业和工业设备。

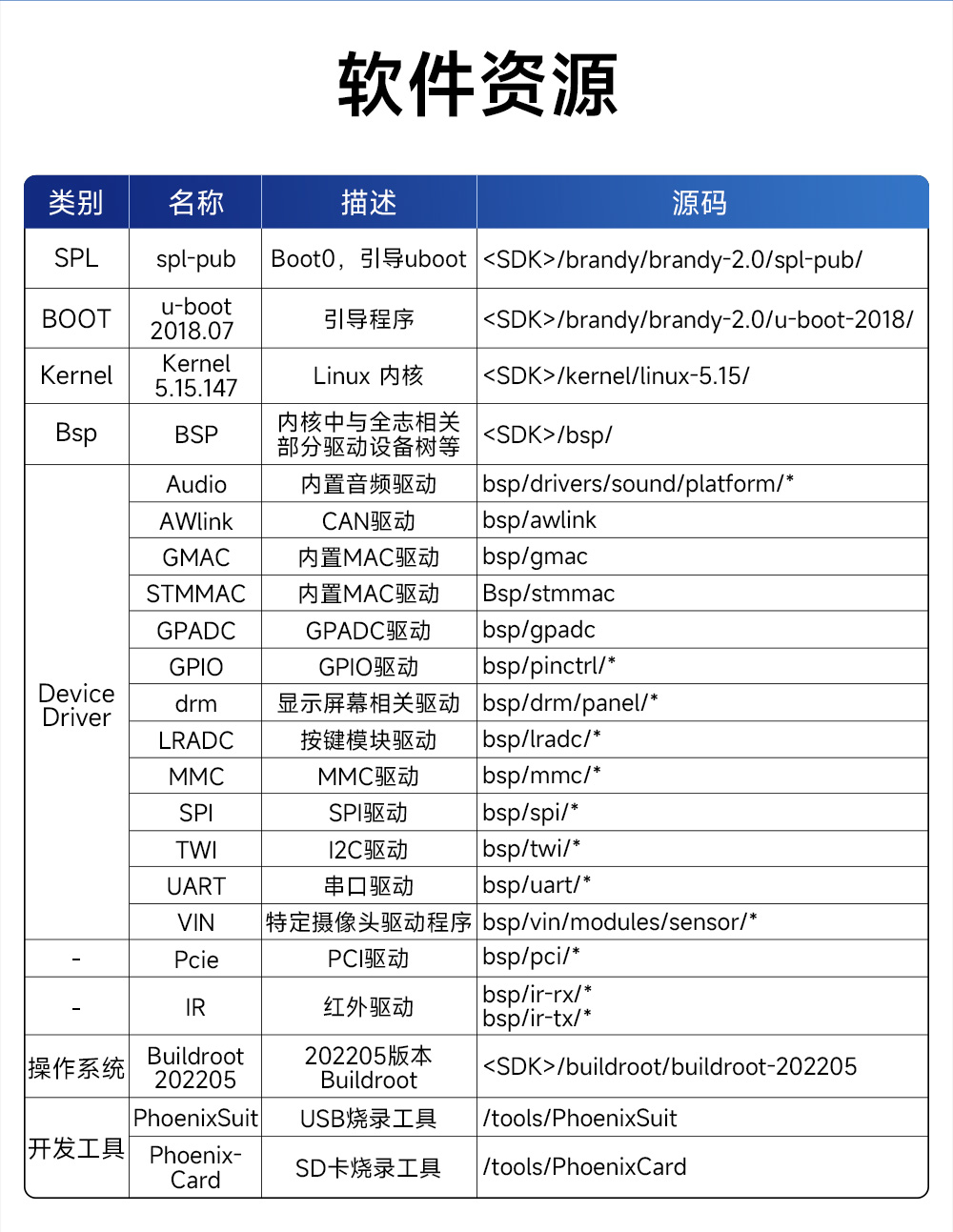

全志A527单板机 (1)
全志A527单板机 (2)
全志A527单板机 (3)

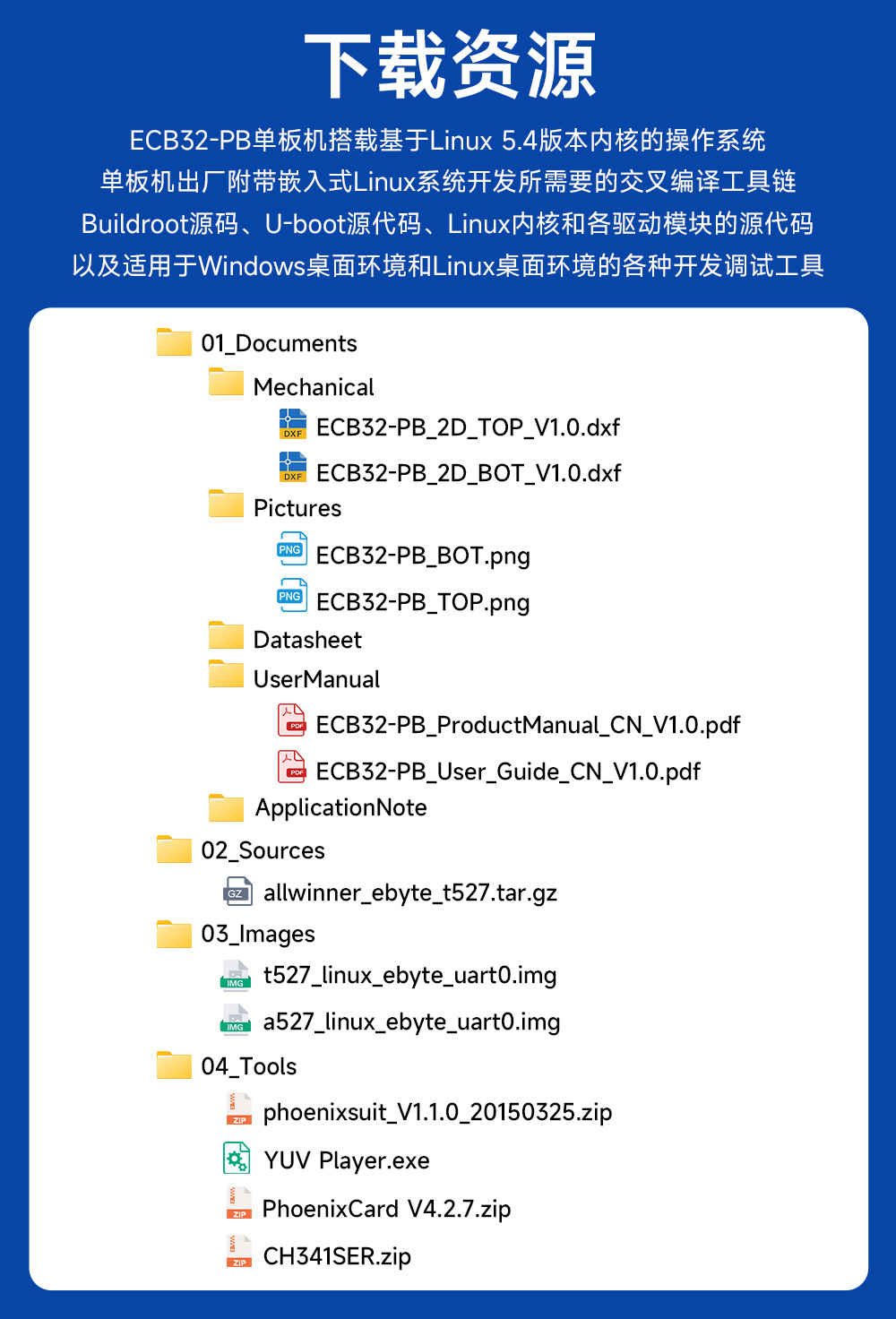

全志A527单板机 (4)
全志A527单板机 (5)

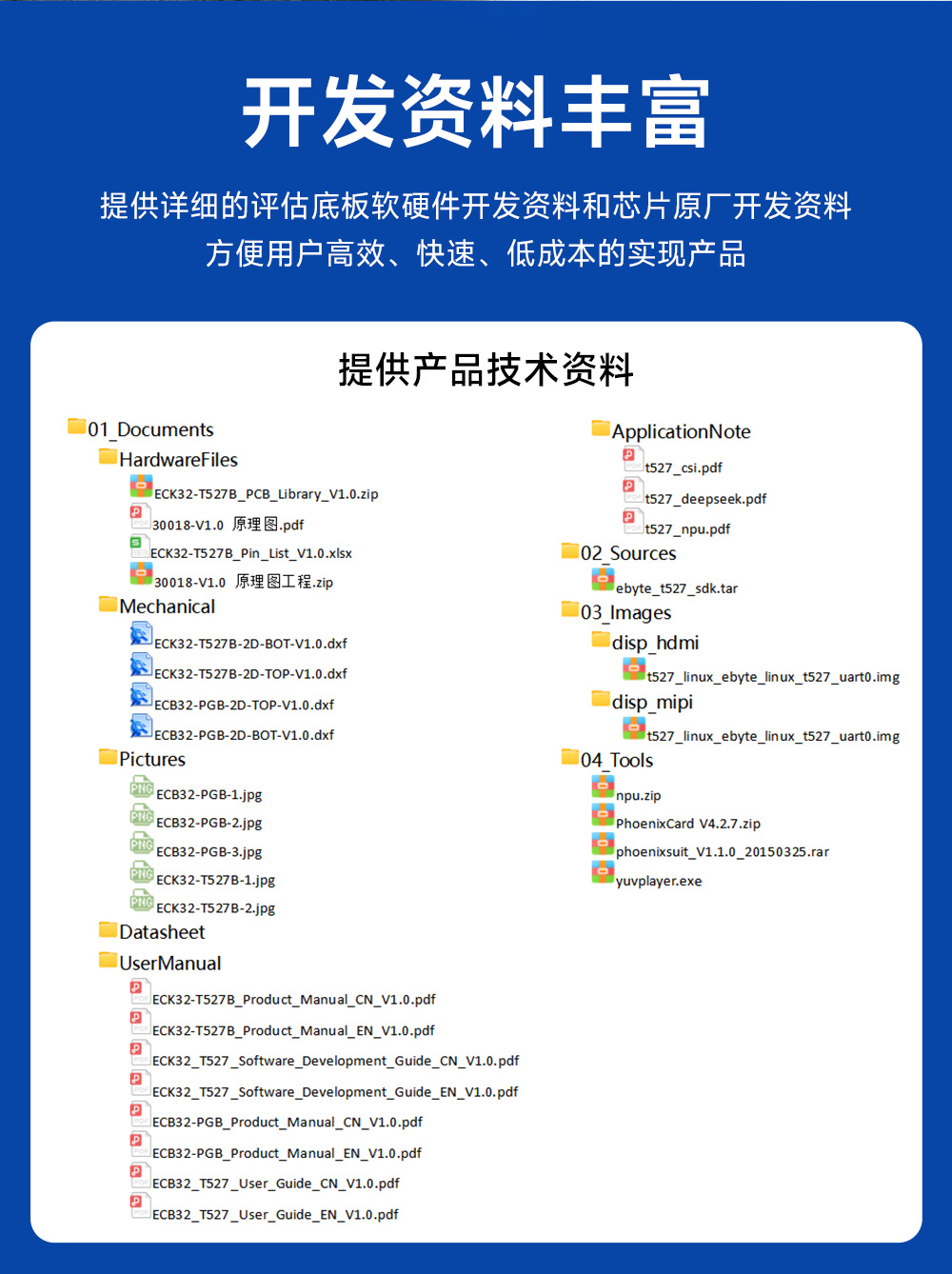

全志A527单板机 (6)
全志A527单板机 (7)
全志A527单板机 (8)
全志A527单板机 (9)
全志A527单板机 (10)
全志A527单板机 (11)
全志A527单板机 (12)
全志A527单板机 (13)
全志A527单板机 (14)
全志A527单板机 (15)
全志A527单板机 (16)
全志A527单板机 (17)
全志A527单板机 (18)
全志A527单板机 (19)
全志A527单板机 (20)

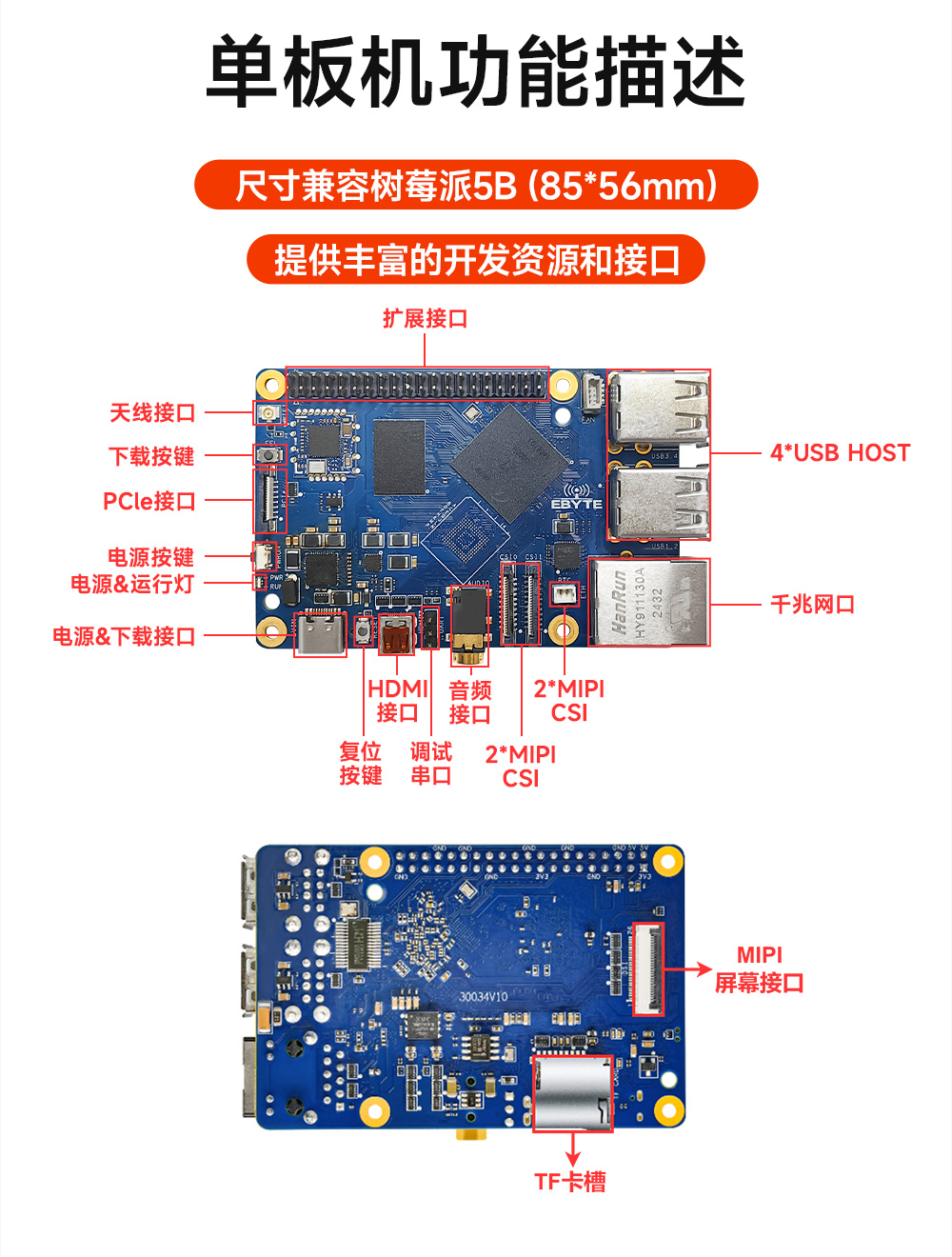

电源输入

1 路 Type-C  接口,5V  输入,与 USB Device 共用一个接口;

HDMI

1 路 MicroHDMI 显示接口,最大分辨率支持 4K@60fps 2D 显示和 4K@30fps 3D 显示;

MIPI DSI

1 路 26Pin 4lane MIPI DSI 显示接口,分辨率最大支持 1920  x  1200@60fps;

MIPI CSI

2 路 22Pin 4lane MIPI CSI 摄像头接口,每个 lane 支持 2.0Gbit/s 传输速度;

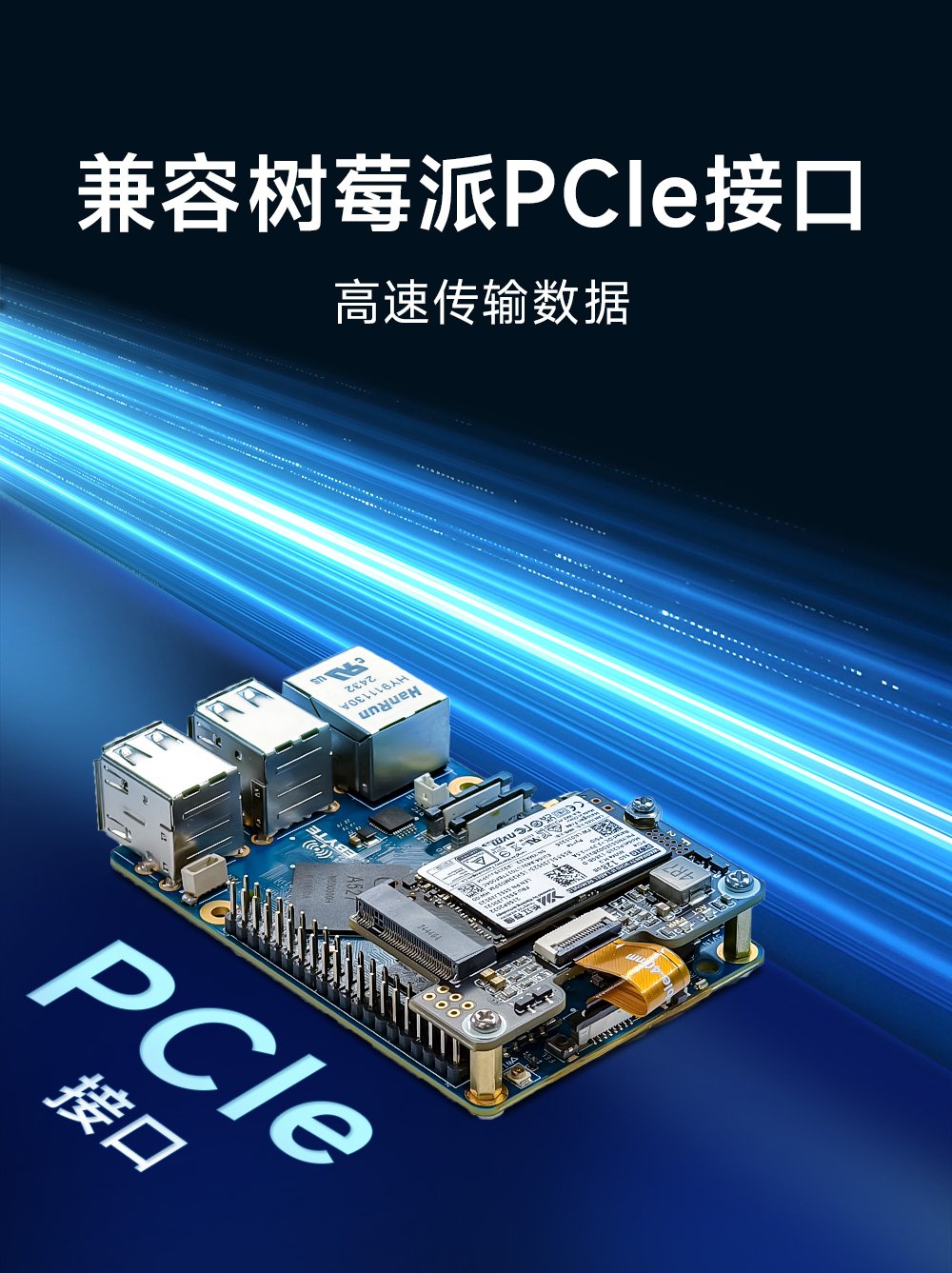

MINI PCIe

1 路 PCIE2.1x1 lane,5Gbps/lane;

USB HOST

4 路  USB2.0 HOST;

USB Device

1 路  USB Device,与电源共用 Type-C  接口;

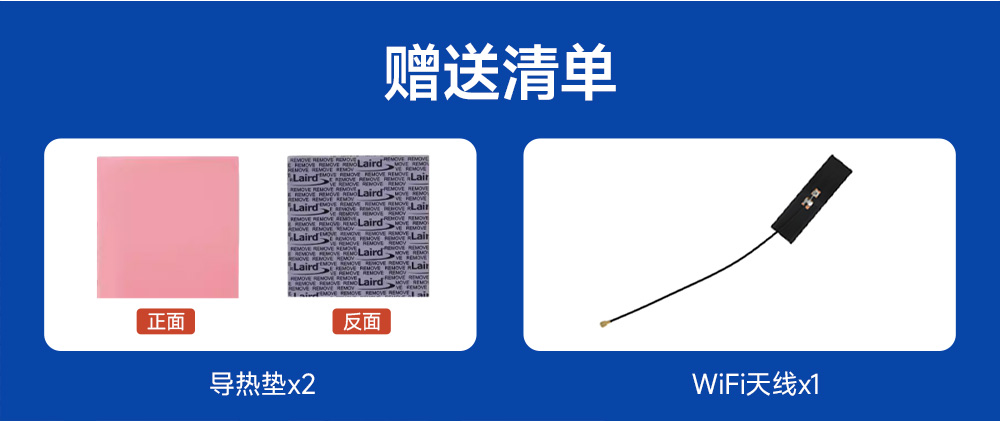

Wi-Fi&BT

1 路  Wi-Fi,支持 IEEE 802.11b/g/n ; 1 路  蓝牙 4.2,与 Wi-Fi 共用天线

网口

1 路 10/100/1000M 自适应 RJ45 以太网口;

TF 卡

1 个 TF 卡槽,支持插拔检测;

音频

1 路 3.5MM 音频接口,支持耳机输出和麦克风输入;

调试

1 路 UART 调试串口;

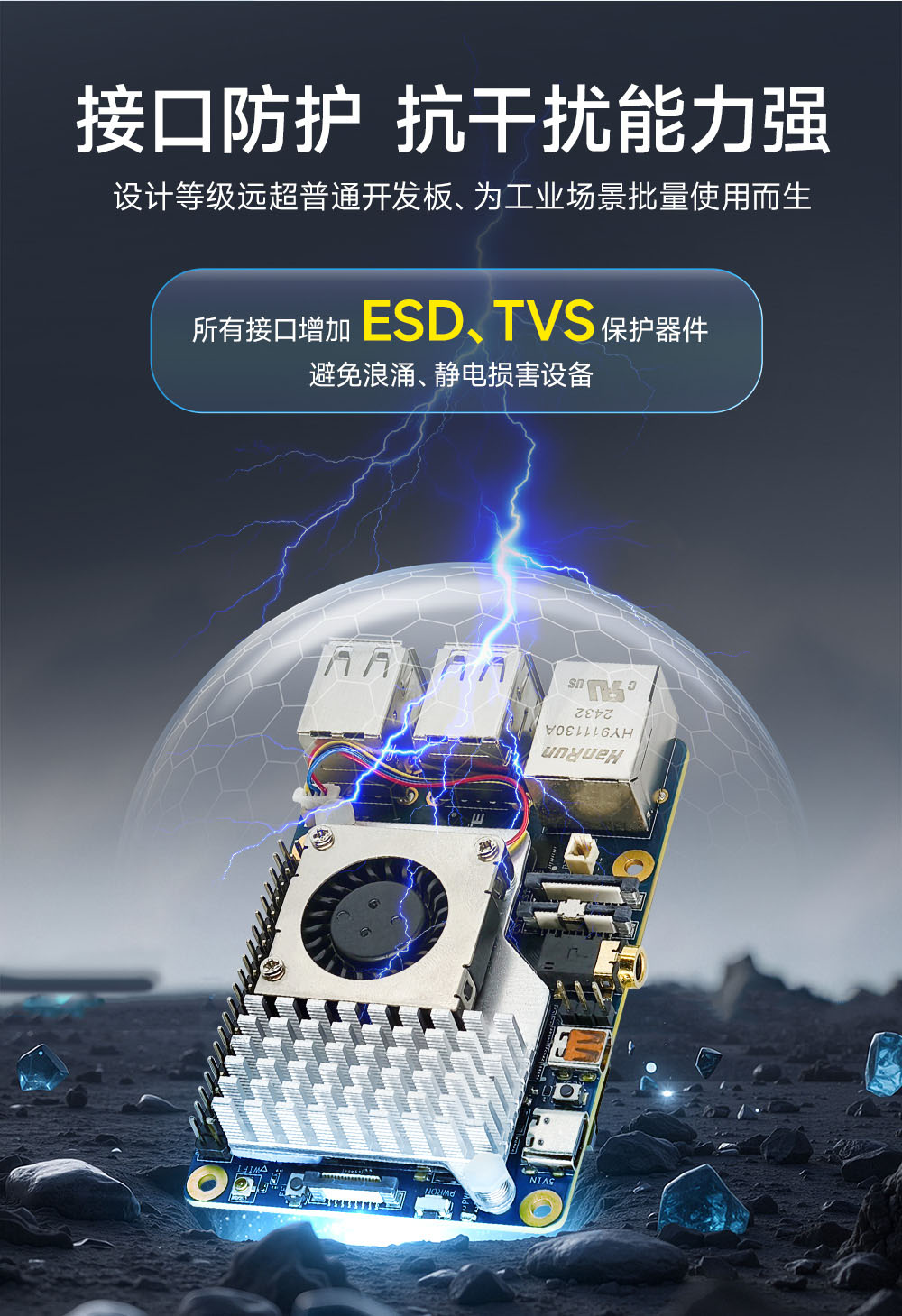

FAN

1 个散热器风扇接口,5V 供电,支持 PWM 调速;

GPIO

1 组 2.54mm 2x20Pin 标准 RPI 扩展接口,复用 2 路 I2C、1 路 I2S、1 路 SPI、5 路 UART、2 路 CAN;

按键

1 个 RESET 按键; 1 个 PWRON 按键; 1 个 FEL 按键;

指示灯

1  个双色指示灯,红色为电源指示灯,绿色为运行指示灯;

看门狗

支持片内看门狗功能;

RTC

1 路 1.25mm 2Pin RTC 电池座;


引脚定义 ECB32-PBA2-N


树莓派扩展接口引脚定义表
引脚序号引脚定义引脚序号引脚定义
13V325V
3PI1-TWI4-SDA45V
5PI0-TWI4-SCK6GND
7PE5-I2S2-MCLK8PI11-UART3-TX
9GND10PI12-UART3-RX
11PD18-UART4-TX12PE6-I2S2-BCLK
13PD19-UART4-RX14GND
15PI2-UART5-TX16PI3-UART5-RX
173V318PI6-UART6-TX
19PB2-SPI2-MOSI20GND
21PB3-SPI2-MISO22PI7-UART6-RX
23PB1-SPI2-CLK24PB0-SPI2-CS0
25GND26PB6
27PE2-TWI2-SDA28PE1-TWI2-SCK
29PI15-CAN0-TX30GND
31PI16-CAN0-RX32PD20-PWM2-UART2-TX
33PD21-PWM3-UART2-RX34GND
35PE7-I2S2-LRCK36PL5-S-CAN0-RX
37PL4-S-CAN0-TX38PE9-I2S2-DIN0
39GND40PE8-I2S2-DOUT0


PCIE 接口定义表
引脚序号引脚定义功能说明引脚电平
1VDD_IN_5V5V 电源5V
2VDD_IN_5V5V 电源5V
3GNDGND0V
4PCIE-CLKPPCIE_CLK 差分信号1.8V
5PCIE-CLKNPCIE_CLK 差分信号1.8V
6GNDGND0V
7PCIE-RX0-DPPCIE_RX 差分信号1.8V
8PCIE-RX0-DNPCIE_RX 差分信号1.8V
9GNDGND0V
10PCIE-TX0-DPPCIE_TX 差分信号1.8V
11PCIE-TX0-DNPCIE_TX 差分信号1.8V
12GNDGND0V
13PCIE-PWR-EN电源使能3.3V
14PCIE-WAKENWAN 信号使能3.3V
15PCIE-CLKREQN时钟使能3.3V
16PCIE-PERSTN复位信号3.3V


MIPI DSI0 接口定义表
引脚序号引脚定义功能说明引脚电平
1GNDGND0V
2DSI_LCD_RESETLCD 屏复位信号1V8
3GNDGND0V
4DSI_D3NDSI  差分信号1V8
5DSI_D3PDSI  差分信号1V8
6GNDGND0V
7DSI_D2NDSI  差分信号1V8
8DSI_D2PDSI  差分信号1V8
9GNDGND0V
10DSI_D0NDSI  差分信号1V8
11DSI_D0PDSI  差分信号1V8
12GNDGND0V
13DSI_CLKNDSI  差分时钟信号1V8
14DSI_CLKPDSI  差分时钟信号1V8
15GNDGND0V
16DSI_D1NDSI  差分信号1V8
17DSI_D1PDSI  差分信号1V8
18GNDGND0V
19/LCD 检测引脚/
20DSI_BL_CTR背光控制信号3V3
21DSI_TP_RST触摸屏复位信号3V3
22DSI_TP_SDAI2C 数据信号3V3
23DSI_TP_SCLI2C 时钟信号3V3
24DSI_TP_INT触摸屏中断信号3V3
25VCC-5V5V 电源5V
26VCC-5V5V 电源5V


MIPI CSI0 接口定义表
引脚序号引脚定义功能说明引脚电平
1GNDGND0V
2MCSIA-D0NCSI  差分信号1V8
3MCSIA-D0PCSI  差分信号1V8
4GNDGND0V
5MCSIA-D1NCSI  差分信号1V8
6MCSIA-D1PCSI  差分信号1V8
7GNDGND0V
8MCSIA-CKNCSI  差分时钟信号1V8
9MCSIA-CKPCSI  差分时钟信号1V8
10GNDGND0V
11MCSIB-D0NCSI  差分信号1V8
12MCSIB-D0PCSI  差分信号1V8
13GNDGND0V
14MCSIB-D1NCSI  差分信号1V8
15MCSIB-D1PCSI  差分信号1V8
16GNDGND0V
17CSI0_PWR_EN电源使能信号3V3
18NC//
19GNDGND0V
20CSI0_I2C3_SCLI2C 时钟信号3V3
21CSI0_I2C3_SDAI2C 数据信号3V3
22VDD_CSI03.3V 电源3V3


MIPI CSI1 接口定义表
引脚序号引脚定义功能说明引脚电平
1GNDGND0V
2MCSIC-D0NCSI  差分信号1V8
3MCSIC-D0PCSI  差分信号1V8
4GNDGND0V
5MCSIC-D1NCSI  差分信号1V8
6MCSIC-D1PCSI  差分信号1V8
7GNDGND0V
8MCSIC-CKNCSI  差分时钟信号1V8
9MCSIC-CKPCSI  差分时钟信号1V8
10GNDGND0V
11MCSID-D0NCSI  差分信号1V8
12MCSID-D0PCSI  差分信号1V8
13GNDGND0V
14MCSID-D1NCSI  差分信号1V8
15MCSID-D1PCSI  差分信号1V8
16GNDGND0V
17CSI1_PWR_EN电源使能信号3V3
18NC//
19GNDGND0V
20CSI1_I2C5_SCLI2C 时钟信号3V3
21CSI1_I2C5_SDAI2C 数据信号3V3
22VDD_CSI13.3V 电源3V3
