ECB20-6Y28A5ME8G-I 工业级单板机-NXP i.MX6ULL处理器-嵌入式单板机

ECB20-6Y28A5ME8G-I工业级单板机 (1)
ECB20-6Y28A5ME8G-I工业级单板机 (2)
ECB20-6Y28A5ME8G-I工业级单板机 (3)
ECB20-6Y28A5ME8G-I工业级单板机 (4)
ECB20-6Y28A5ME8G-I工业级单板机 (5)
ECB20-6Y28A5ME8G-I工业级单板机 (6)

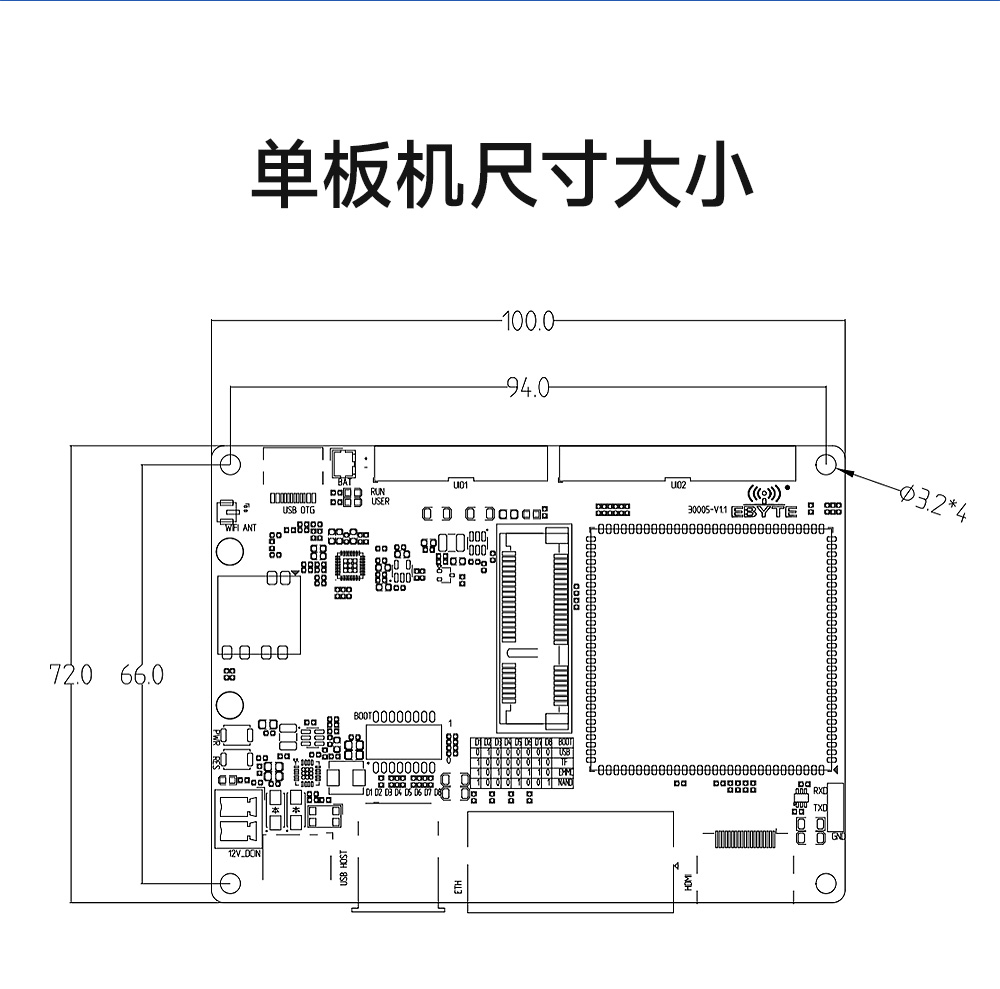

工业级单板机接口功能描述
ECB20-6Y28A5ME8G-I工业级单板机 (8)
工业级单板机LED接口
ECB20-6Y28A5ME8G-I工业级单板机 (10)
ECB20-6Y28A5ME8G-I工业级单板机 (11)
ECB20-6Y28A5ME8G-I工业级单板机 (12)
ECB20-6Y28A5ME8G-I工业级单板机 (13)
ECB20-6Y28A5ME8G-I工业级单板机 (14)
ECB20-6Y28A5ME8G-I工业级单板机 (15)

电源输入	12V_1A DC输入； 1路DC圆头插座，并联1路3.81 DC凤凰端子；
处理器	MCIMX6Y2CVM08AB； i.MX 6ULL Applications Processors for Industrial； Single Arm Cortex-A7 core, 792MHz；
存储	内存	512MB，DDR3L；
	FLASH	8GB，eMMC；
显示	1路40Pin FPC RGB888显示接口，最大分辨率支持WXGA（1366×768@60fps），支持触摸屏和背光调节；
	1路HDMI接口，最大分辨率支持WXGA（1366×768@60fps）；
CSI	1路复用CSI摄像头接口，扩展接口引出；
USB HOST	2路USB2.0 HOST；
USB OTG	1路 USB OTG，Type-C 接口；
网口	2路10/100M自适应RJ45以太网口；
4G	预留1路USB信号的MINI-PCIE 4G模块接口，可用于接移远EC20/EC25 4G模块；1路micro-SIM卡槽
Wi-Fi	1路2.4GHz&5.8GHz Wi-Fi；
TF	1个TF卡槽，支持插拔检测；
音频	1路耳机输出，扩展接口引出； 1路麦克风输入，扩展接口引出；
BOOT	1路启动模式拨码开关；
调试	1路UART调试串口；
UART	2路复用UART 通信接口，扩展接口引出；
CAN	2路复用CAN_FD接口，TTL电平，扩展接口引出；
SPI	1路复用SPI接口，TTL电平，扩展接口引出；
GPIO	34路复用GPIO，扩展接口引出；
I2C	2路I2C，扩展接口引出；
按键	1路复位按键； 1路电源按键；
指示灯	1 个电源指示灯； 1 个运行指示灯； 1 个用户指示灯；
看门狗	支持片内看门狗功能；
RTC	1路1.25mm RTC电池座；
电源输出	2路5V 1A电源输出，扩展接口引出； 2路3.3V 1A电源输出，扩展接口引出；

ECB20-6Y28A5ME8G-I工业级单板机 (12)

核心板引脚号	MPU引脚号	核心板功能	电平/电源轨	类型
1	F2	CSI_VSYNC	3.3V/NVCC_CSI	I/O
2	E1	CSI_DATA03	3.3V/NVCC_CSI	I/O
3	D1	CSI_DATA07	3.3V/NVCC_CSI	I/O
4	E3	CSI_DATA01	3.3V/NVCC_CSI	I/O
5	E4	CSI_DATA00	3.3V/NVCC_CSI	I/O
6	D4	CSI_DATA04	3.3V/NVCC_CSI	I/O
7	C1	SD1_CLK	3.3V/1.8V/NVCC_SD	I/O
8	C2	SD1_CMD	3.3V/1.8V/NVCC_SD	I/O
9	B1	SD1_DATA2	3.3V/1.8V/NVCC_SD	I/O
10	A2	SD1_DATA3	3.3V/1.8V/NVCC_SD	I/O
11	B2	SD1_DATA1	3.3V/1.8V/NVCC_SD	I/O
12	B3	SD1_DATA0	3.3V/1.8V/NVCC_SD	I/O
13	R6	SNVS_TAMPER9	3.3V/SNVS_IN	I/O
14	M17	GPIO1_IO05	3.3V/NVCC_3V3	I/O
15	B8	LCD_ENABLE	3.3V/NVCC_3V3	I/O
16	M15	GPIO1_IO09	3.3V/NVCC_3V3	I/O
17	M16	GPIO1_IO04	3.3V/NVCC_3V3	I/O
18	L14	GPIO1_IO02	3.3V/NVCC_3V3	I/O
19	P11	SNVS_TAMPER2	3.3V/SNVS_IN	I/O
20	N8	SNVS_TAMPER5	3.3V/SNVS_IN	I/O
21	N10	SNVS_TAMPER7	3.3V/SNVS_IN	I/O
22	N9	SNVS_TAMPER8	3.3V/SNVS_IN	I/O
23	U10	BOOT_MODE1	3.3V/SNVS_IN	I/O
24	T10	BOOT_MODE0	3.3V/SNVS_IN	I/O
25	R10	SNVS_TAMPER0	3.3V/SNVS_IN	I/O
26	R9	SNVS_TAMPER1	3.3V/SNVS_IN	I/O
27	R8	PWRBTN	3.3V/SNVS_IN	DI
28	P9	SNVS_TAMPER4	3.3V/SNVS_IN	I/O
29	-	VIN_5V	5V/VIN_5V	PWR
30	-	VIN_5V	5V/VIN_5V	PWR
31	-	DGND	GDN/DGND	PWR
32	U12	USB_OTG2_VBUS	5V/VBUS_5V	PWR
33	T12	USB_OTG1_VBUS	5V/VBUS_5V	PWR
34	U13	USB_OTG2_DP	3.3V/VBUS_3V	I/O
35	T13	USB_OTG2_DN	3.3V/VBUS_3V	I/O
36	U15	USB_OTG1_DP	3.3V/VBUS_3V	I/O
37	T15	USB_OTG1_DN	3.3V/VBUS_3V	I/O
38	U16	USB_OTG1_CHD_B	3.3V/VBUS_3V	I/O
39	K13	GPIO1_IO00	3.3V/NVCC_3V3	I/O
40	K14	UART1_TX_DATA	3.3V/NVCC_3V3	I/O
41	L15	GPIO1_IO01	3.3V/NVCC_3V3	I/O
42	K15	UART1_CTS_B	3.3V/NVCC_3V3	I/O
43	L17	GPIO1_IO03	3.3V/NVCC_3V3	I/O
44	K16	UART1_RX_DATA	3.3V/NVCC_3V3	I/O
45	L16	GPIO1_IO07	3.3V/NVCC_3V3	I/O
46	K17	GPIO1_IO06	3.3V/NVCC_3V3	I/O
47	J14	UART1_RTS_B	3.3V/NVCC_3V3	I/O
48	J17	UART2_TX_DATA	3.3V/NVCC_3V3	I/O
49	J16	UART2_RX_DATA	3.3V/NVCC_3V3	I/O
50	H14	UART2_RTS_B	3.3V/NVCC_3V3	I/O
51	J15	UART2_CTS_B	3.3V/NVCC_3V3	I/O
52	H17	UART3_TX_DATA	3.3V/NVCC_3V3	I/O
53	H16	UART3_RX_DATA	3.3V/NVCC_3V3	I/O
54	H15	UART3_CTS_B	3.3V/NVCC_3V3	I/O
55	G14	UART3_RTS_B	3.3V/NVCC_3V3	I/O
56	G16	UART4_RX_DATA	3.3V/NVCC_3V3	I/O
57	G17	UART4_TX_DATA	3.3V/NVCC_3V3	I/O
58	G13	UART5_RX_DATA	3.3V/NVCC_3V3	I/O
59	F17	UART5_TX_DATA	3.3V/NVCC_3V3	I/O
60	D15	ENET1_RX_ER	3.3V/NVCC_3V3	I/O
61	F14	ENET1_TX_CLK	3.3V/NVCC_3V3	I/O
62	E14	ENET1_TX_DATA1	3.3V/NVCC_3V3	I/O
63	F15	ENET1_TX_EN	3.3V/NVCC_3V3	I/O
64	F16	ENET1_RX_DATA0	3.3V/NVCC_3V3	I/O
65	E16	ENET1_RX_EN	3.3V/NVCC_3V3	I/O
66	E17	ENET1_RX_DATA1	3.3V/NVCC_3V3	I/O
67	E15	ENET1_TX_DATA0	3.3V/NVCC_3V3	I/O
68	P15	JTAG_MOD	3.3V/NVCC_3V3	I/O
69	N14	JTAG_TRST_B	3.3V/NVCC_3V3	I/O
70	P14	JTAG_TMS	3.3V/NVCC_3V3	I/O
71	M14	JTAG_TCK	3.3V/NVCC_3V3	I/O
72	N15	JTAG_TDO	3.3V/NVCC_3V3	I/O
73	N16	JTAG_TDI	3.3V/NVCC_3V3	I/O
74	N17	GPIO1_IO08	3.3V/NVCC_3V3	I/O
75	A8	LCD_CLK	3.3V/NVCC_3V3	I/O
76	D9	LCD_HSYNC	3.3V/NVCC_3V3	I/O
77	C9	LCD_VSYNC	3.3V/NVCC_3V3	I/O
78	-	VBAT	3.3V/SNVS_IN	PWR
79	-	PWR_ON_EN	3.3V/SNVS_IN	O
80	-	RESETN	3.3V/SNVS_IN	I
81	N11	SNVS_TAMPER6	3.3V/SNVS_IN	I/O
82	C17	ENET2_RX_DATA0	3.3V/NVCC_3V3	I/O
83	C16	ENET2_RX_DATA1	3.3V/NVCC_3V3	I/O
84	A15	ENET2_TX_DATA0	3.3V/NVCC_3V3	I/O
85	A16	ENET2_TX_DATA1	3.3V/NVCC_3V3	I/O
86	D16	ENET2_RX_ER	3.3V/NVCC_3V3	I/O
87	B17	ENET2_RX_EN	3.3V/NVCC_3V3	I/O
88	B15	ENET2_TX_EN	3.3V/NVCC_3V3	I/O
89	D17	ENET2_TX_CLK	3.3V/NVCC_3V3	I/O
90	-	DGND	GDN/DGND	PWR
91	B16	LCD_DATA23	3.3V/NVCC_3V3	I/O
92	A14	LCD_DATA22	3.3V/NVCC_3V3	I/O
93	B14	LCD_DATA21	3.3V/NVCC_3V3	I/O
94	C14	LCD_DATA20	3.3V/NVCC_3V3	I/O
95	D14	LCD_DATA19	3.3V/NVCC_3V3	I/O
96	A13	LCD_DATA18	3.3V/NVCC_3V3	I/O
97	B13	LCD_DATA17	3.3V/NVCC_3V3	I/O
98	C13	LCD_DATA16	3.3V/NVCC_3V3	I/O
99	D13	LCD_DATA15	3.3V/NVCC_3V3	I/O
100	A12	LCD_DATA14	3.3V/NVCC_3V3	I/O
101	B12	LCD_DATA13	3.3V/NVCC_3V3	I/O
102	C12	LCD_DATA12	3.3V/NVCC_3V3	I/O
103	D12	LCD_DATA11	3.3V/NVCC_3V3	I/O
104	E12	LCD_DATA10	3.3V/NVCC_3V3	I/O
105	A11	LCD_DATA09	3.3V/NVCC_3V3	I/O
106	B11	LCD_DATA08	3.3V/NVCC_3V3	I/O
107	D11	LCD_DATA07	3.3V/NVCC_3V3	I/O
108	A10	LCD_DATA06	3.3V/NVCC_3V3	I/O
109	B10	LCD_DATA05	3.3V/NVCC_3V3	I/O
110	C10	LCD_DATA04	3.3V/NVCC_3V3	I/O
111	D10	LCD_DATA03	3.3V/NVCC_3V3	I/O
112	E10	LCD_DATA02	3.3V/NVCC_3V3	I/O
113	A9	LCD_DATA01	3.3V/NVCC_3V3	I/O
114	B9	LCD_DATA00	3.3V/NVCC_3V3	I/O
115	D3	CSI_DATA05	3.3V/NVCC_CSI	I/O
116	E5	CSI_PIXCLK	3.3V/NVCC_CSI	I/O
117	D2	CSI_DATA06	3.3V/NVCC_CSI	I/O
118	E2	CSI_DATA02	3.3V/NVCC_CSI	I/O
119	F5	CSI_MCLK	3.3V/NVCC_CSI	I/O
120	F3	CSI_HSYNC	3.3V/NVCC_CSI	I/O
