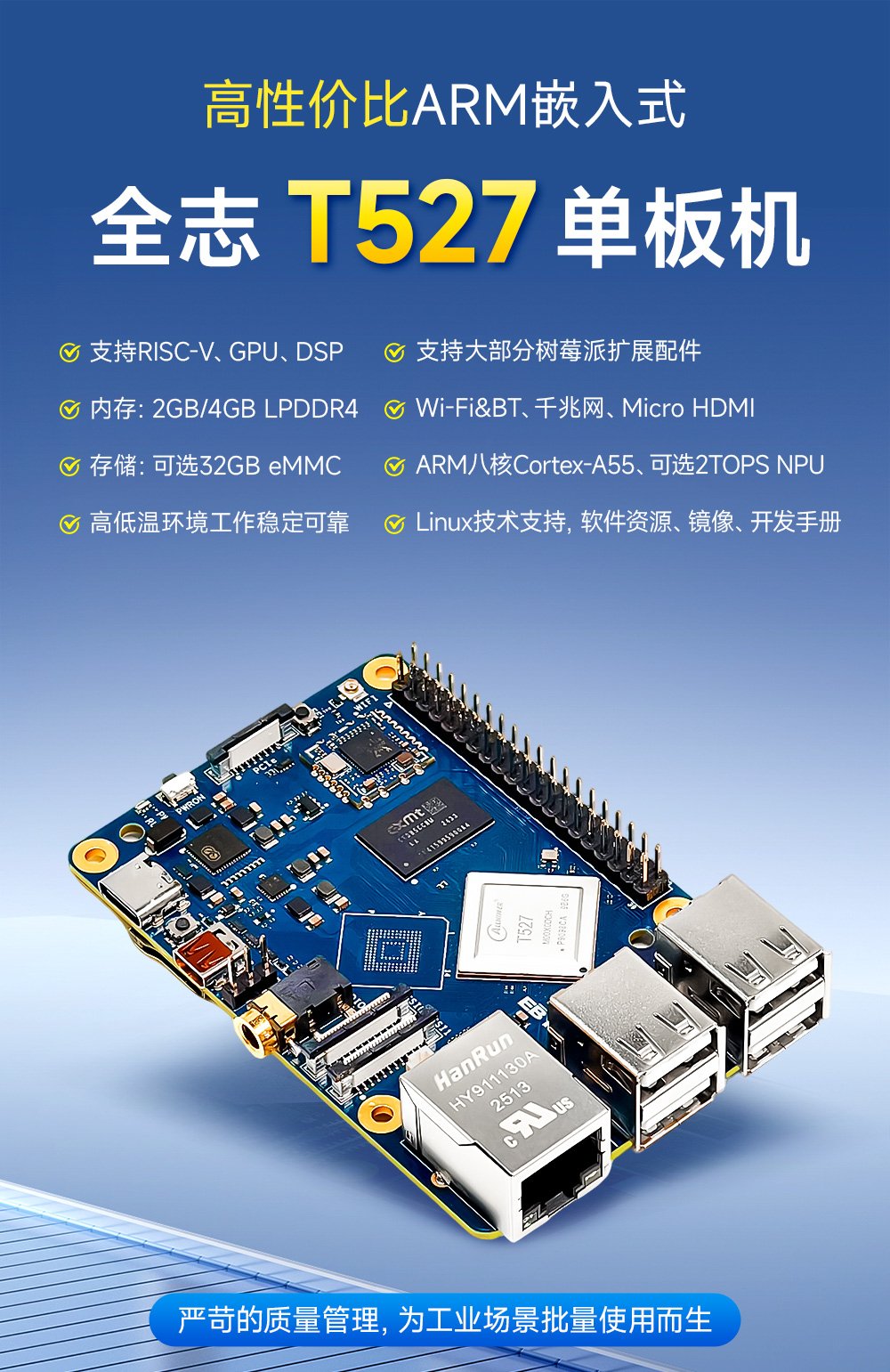

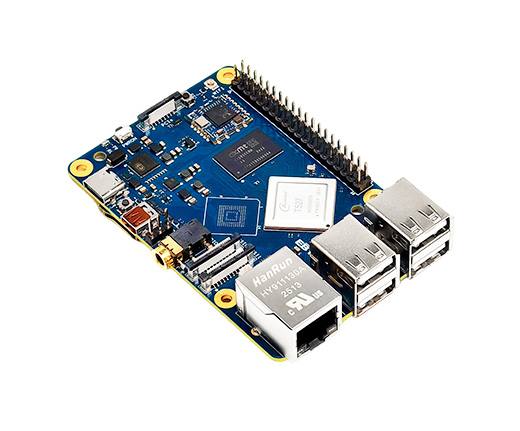

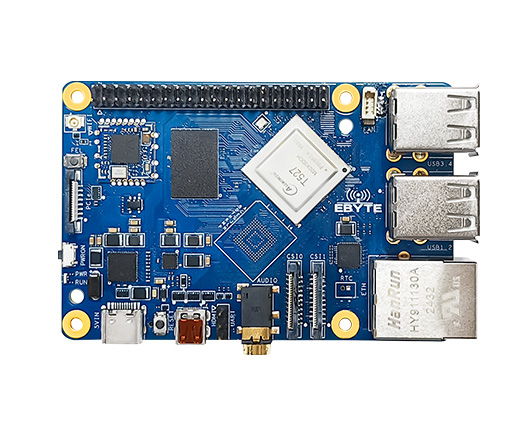

ECB32-PBT4-N T527派板单板机-高性价比工业级单板机

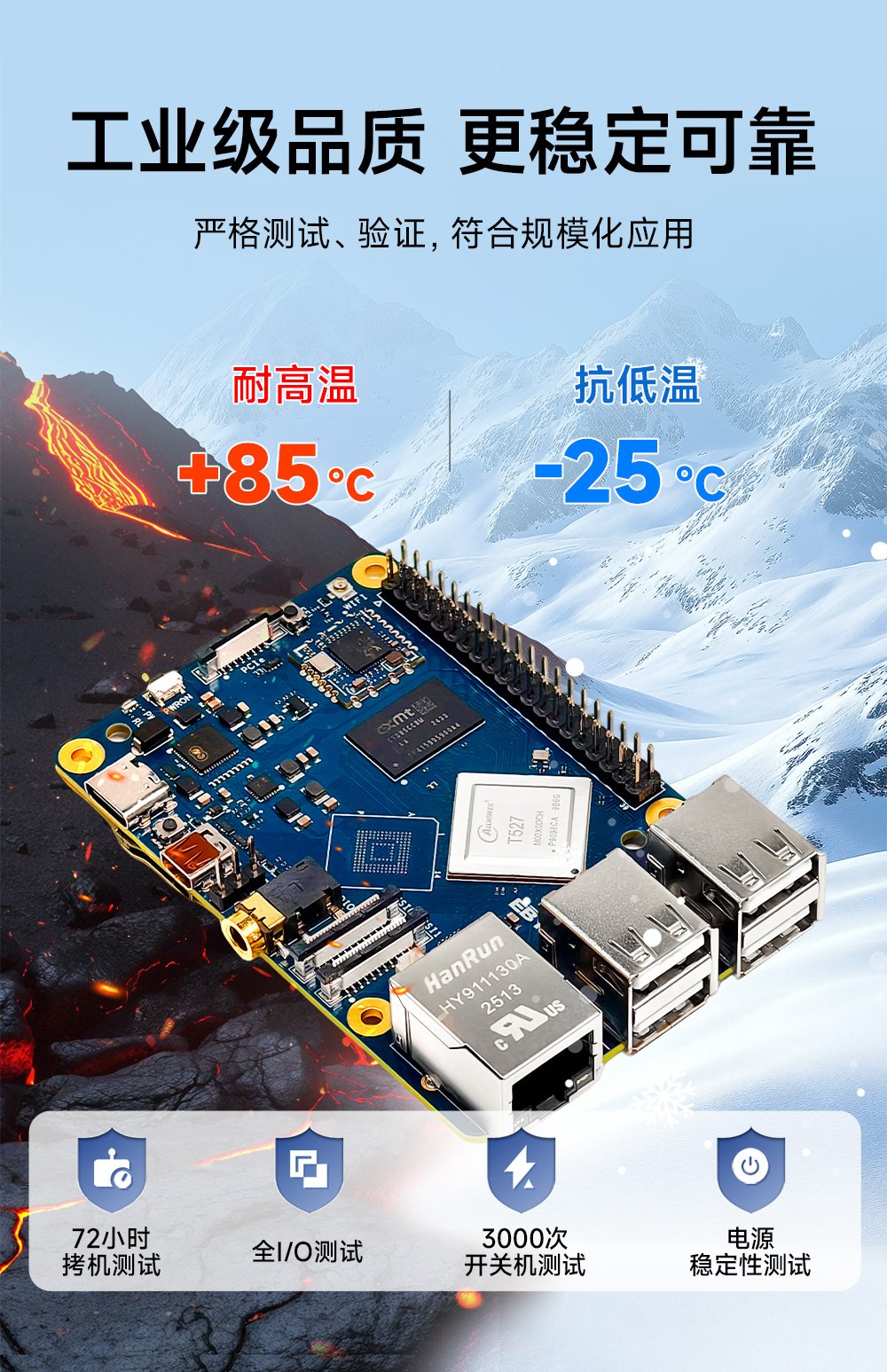

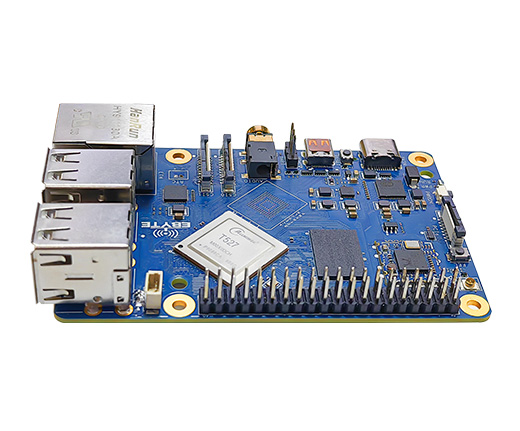

全志T527派板单板机 (1)
全志T527派板单板机 (2)
全志T527派板单板机 (3)
全志T527派板单板机 (4)
全志T527派板单板机 (5)
全志T527派板单板机 (6)
全志T527派板单板机 (7)
全志T527派板单板机 (8)
全志T527派板单板机 (9)
全志T527派板单板机 (10)
全志T527派板单板机 (11)
全志T527派板单板机 (12)
全志T527派板单板机 (13)
全志T527派板单板机 (14)
全志T527派板单板机 (15)
全志T527派板单板机 (16)
全志T527派板单板机 (17)
全志T527派板单板机 (18)
全志T527派板单板机 (19)
全志T527派板单板机 (20)

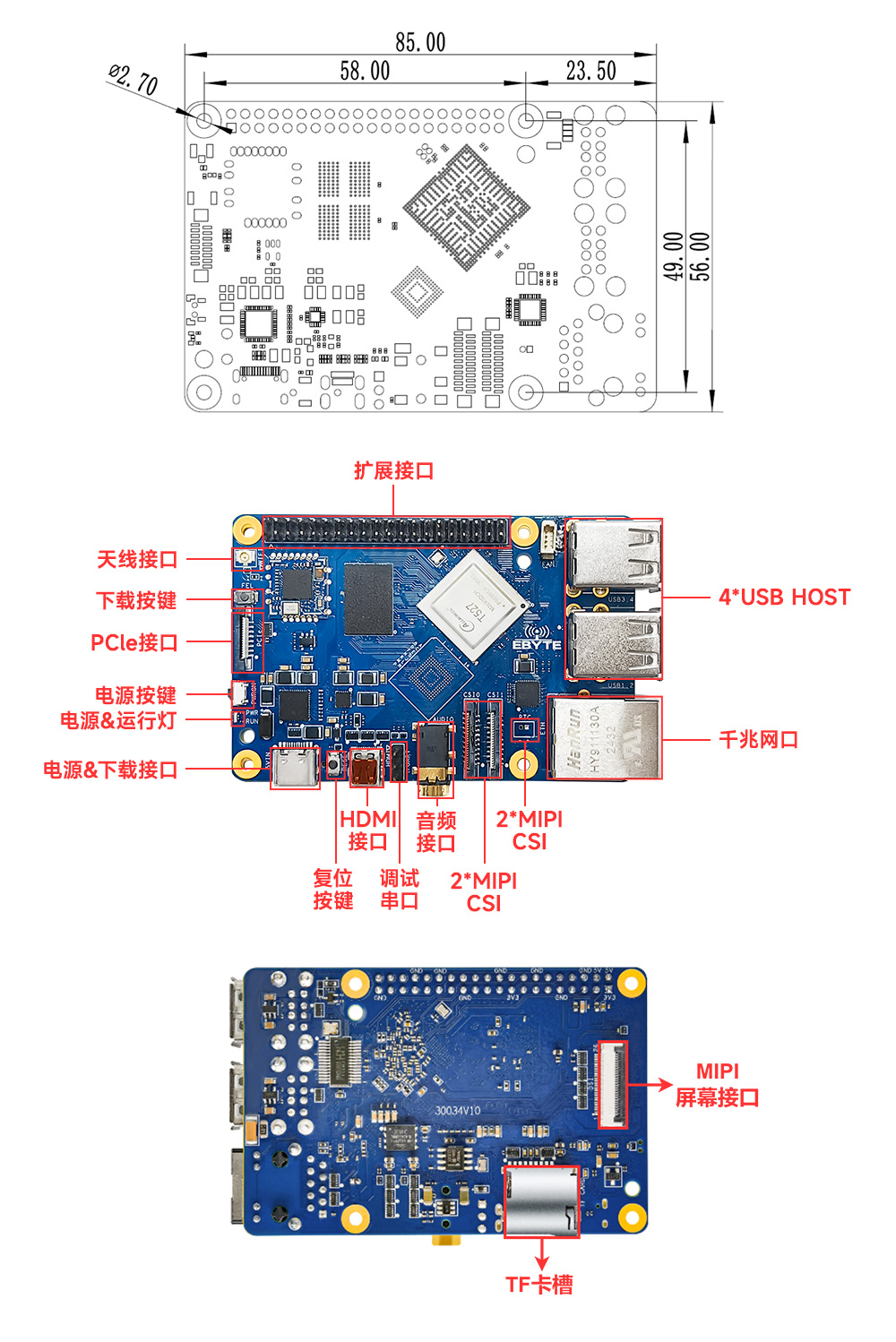

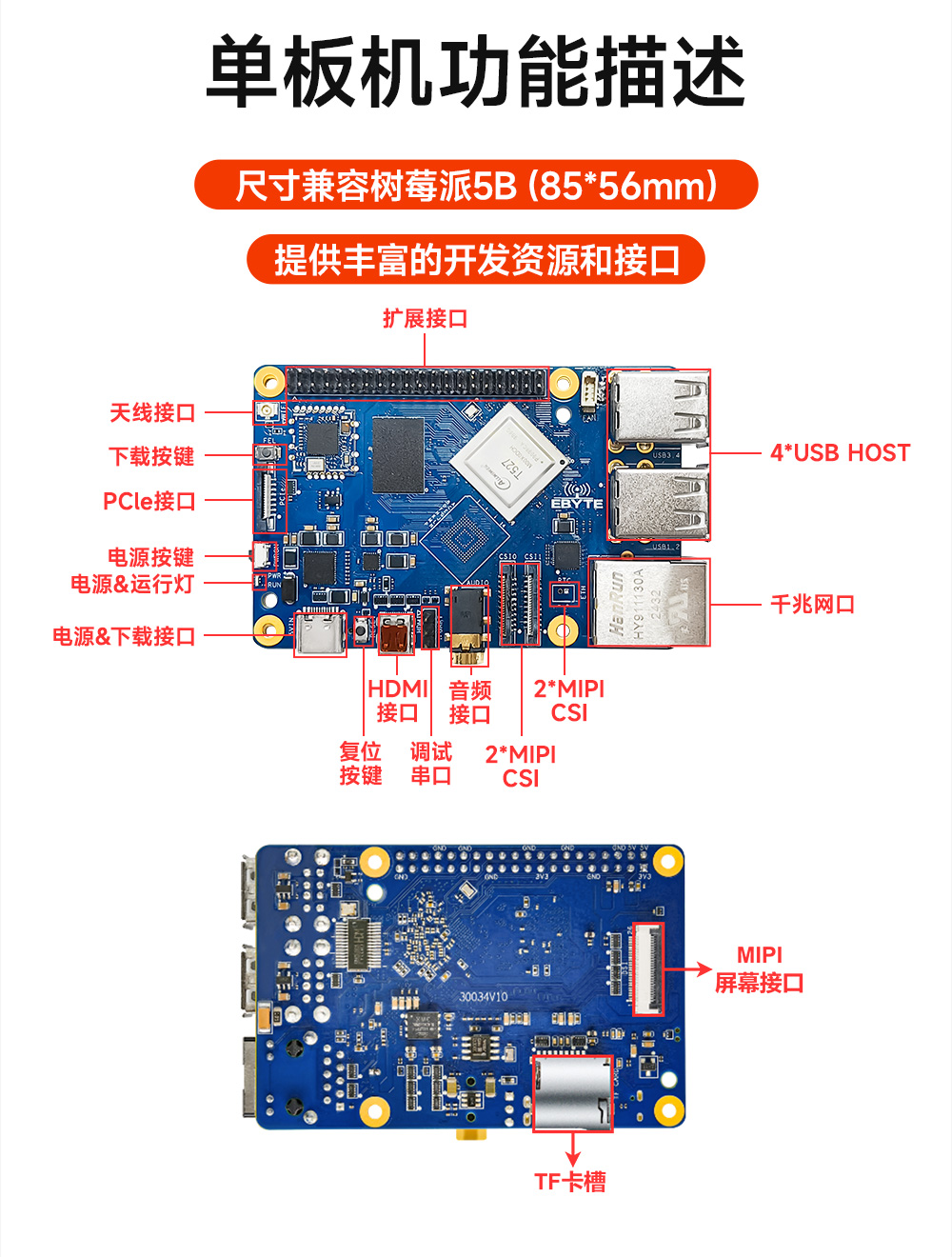

电源输入	1 路 Type-C 接口，5V 输入，与 USB Device 共用一个接口；
HDMI	1 路 MicroHDMI 显示接口，最大分辨率支持 4K@60fps 2D 显示和 4K@30fps 3D 显示；
MIPI DSI	1 路 26Pin 4lane MIPI DSI 显示接口，分辨率最大支持 1920 x 1200@60fps；

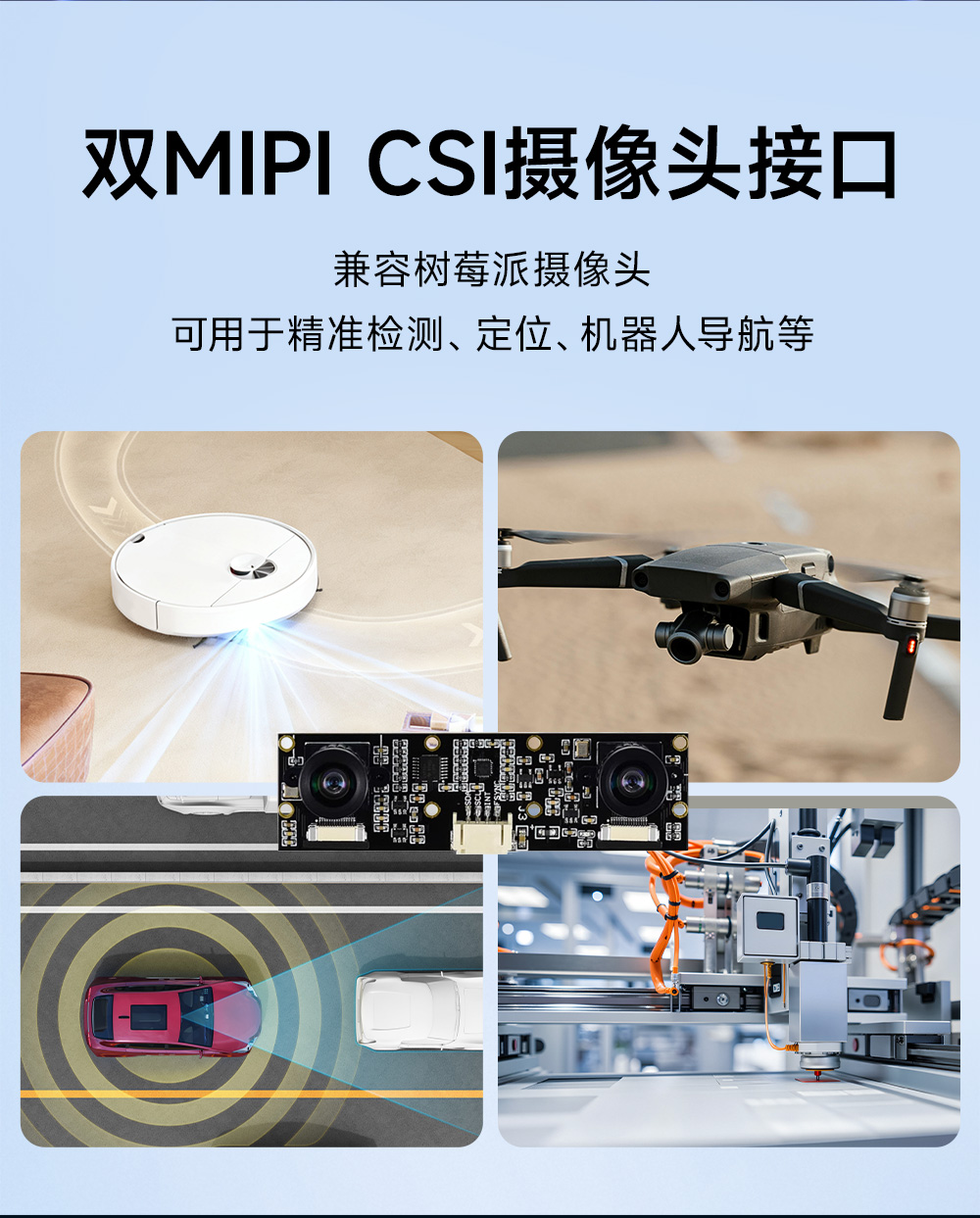

MIPI CSI	2 路 22Pin 4lane MIPI CSI 摄像头接口，每个 lane 支持 2.0Gbit/s 传输速度；

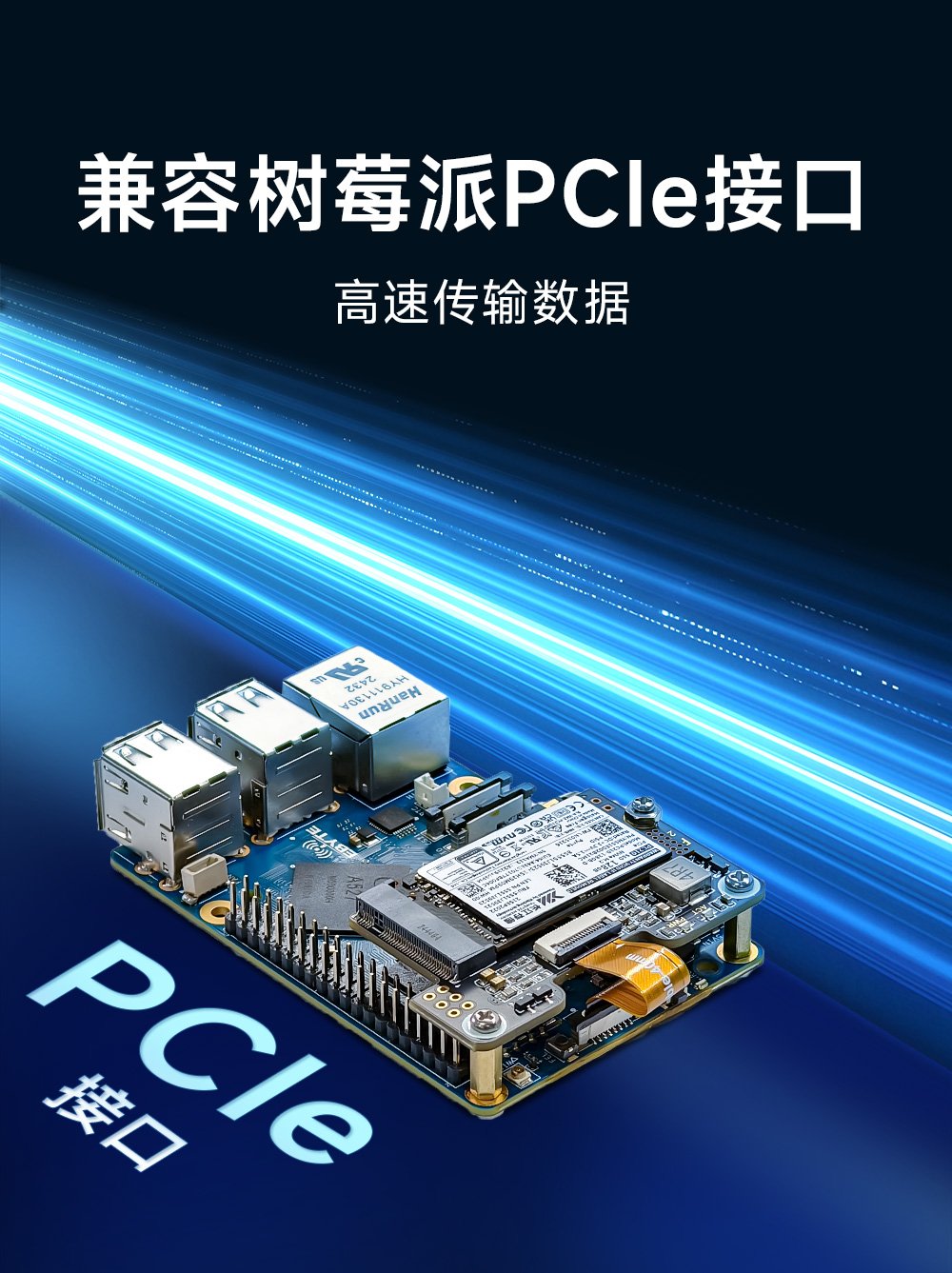

MINI PCIe	1 路 PCIE2.1x1 lane，5Gbps/lane；
USB HOST	4 路 USB2.0 HOST；
USB Device	1 路 USB Device，与电源共用 Type-C 接口；
Wi-Fi&BT	1 路 Wi-Fi，支持 IEEE 802.11b/g/n ； 1 路蓝牙 4.2，与 Wi-Fi 共用天线
网口	1 路 10/100/1000M 自适应 RJ45 以太网口；
TF 卡	1 个 TF 卡槽，支持插拔检测；
音频	1 路 3.5MM 音频接口，支持耳机输出和麦克风输入；
调试	1 路 UART 调试串口；
FAN	1 个散热器风扇接口，5V 供电，支持 PWM 调速；
GPIO	1 组 2.54mm 2x20Pin 标准 RPI 扩展接口，复用 2 路 I2C、1 路 I2S、1 路 SPI、5 路 UART、2 路 CAN；
按键	1 个 RESET 按键； 1 个 PWRON 按键； 1 个 FEL 按键；
指示灯	1 个双色指示灯，红色为电源指示灯，绿色为运行指示灯；
看门狗	支持片内看门狗功能；
RTC	1 路 1.25mm 2Pin RTC 电池座；

引脚定义

树莓派扩展接口引脚定义表
引脚序号	引脚定义	引脚序号	引脚定义
1	3V3	2	5V
3	PI1-TWI4-SDA	4	5V
5	PI0-TWI4-SCK	6	GND
7	PE5-I2S2-MCLK	8	PI11-UART3-TX
9	GND	10	PI12-UART3-RX
11	PD18-UART4-TX	12	PE6-I2S2-BCLK
13	PD19-UART4-RX	14	GND
15	PI2-UART5-TX	16	PI3-UART5-RX
17	3V3	18	PI6-UART6-TX
19	PB2-SPI2-MOSI	20	GND
21	PB3-SPI2-MISO	22	PI7-UART6-RX
23	PB1-SPI2-CLK	24	PB0-SPI2-CS0
25	GND	26	PB6
27	PE2-TWI2-SDA	28	PE1-TWI2-SCK
29	PI15-CAN0-TX	30	GND
31	PI16-CAN0-RX	32	PD20-PWM2-UART2-TX
33	PD21-PWM3-UART2-RX	34	GND
35	PE7-I2S2-LRCK	36	PL5-S-CAN0-RX
37	PL4-S-CAN0-TX	38	PE9-I2S2-DIN0
39	GND	40	PE8-I2S2-DOUT0

PCIE 接口定义表
引脚序号	引脚定义	功能说明	引脚电平
1	VDD_IN_5V	5V 电源	5V
2	VDD_IN_5V	5V 电源	5V
3	GND	GND	0V
4	PCIE-CLKP	PCIE_CLK 差分信号	1.8V
5	PCIE-CLKN	PCIE_CLK 差分信号	1.8V
6	GND	GND	0V
7	PCIE-RX0-DP	PCIE_RX 差分信号	1.8V
8	PCIE-RX0-DN	PCIE_RX 差分信号	1.8V
9	GND	GND	0V
10	PCIE-TX0-DP	PCIE_TX 差分信号	1.8V
11	PCIE-TX0-DN	PCIE_TX 差分信号	1.8V
12	GND	GND	0V
13	PCIE-PWR-EN	电源使能	3.3V
14	PCIE-WAKEN	WAN 信号使能	3.3V
15	PCIE-CLKREQN	时钟使能	3.3V
16	PCIE-PERSTN	复位信号	3.3V

MIPI DSI0 接口定义表
引脚序号	引脚定义	功能说明	引脚电平
1	GND	GND	0V
2	DSI_LCD_RESET	LCD 屏复位信号	1V8
3	GND	GND	0V
4	DSI_D3N	DSI 差分信号	1V8
5	DSI_D3P	DSI 差分信号	1V8
6	GND	GND	0V
7	DSI_D2N	DSI 差分信号	1V8
8	DSI_D2P	DSI 差分信号	1V8
9	GND	GND	0V
10	DSI_D0N	DSI 差分信号	1V8
11	DSI_D0P	DSI 差分信号	1V8
12	GND	GND	0V
13	DSI_CLKN	DSI 差分时钟信号	1V8
14	DSI_CLKP	DSI 差分时钟信号	1V8
15	GND	GND	0V
16	DSI_D1N	DSI 差分信号	1V8
17	DSI_D1P	DSI 差分信号	1V8
18	GND	GND	0V
19	/	LCD 检测引脚	/
20	DSI_BL_CTR	背光控制信号	3V3
21	DSI_TP_RST	触摸屏复位信号	3V3
22	DSI_TP_SDA	I2C 数据信号	3V3
23	DSI_TP_SCL	I2C 时钟信号	3V3
24	DSI_TP_INT	触摸屏中断信号	3V3
25	VCC-5V	5V 电源	5V
26	VCC-5V	5V 电源	5V

MIPI CSI0 接口定义表
引脚序号	引脚定义	功能说明	引脚电平
1	GND	GND	0V
2	MCSIA-D0N	CSI 差分信号	1V8
3	MCSIA-D0P	CSI 差分信号	1V8
4	GND	GND	0V
5	MCSIA-D1N	CSI 差分信号	1V8
6	MCSIA-D1P	CSI 差分信号	1V8
7	GND	GND	0V
8	MCSIA-CKN	CSI 差分时钟信号	1V8
9	MCSIA-CKP	CSI 差分时钟信号	1V8
10	GND	GND	0V
11	MCSIB-D0N	CSI 差分信号	1V8
12	MCSIB-D0P	CSI 差分信号	1V8
13	GND	GND	0V
14	MCSIB-D1N	CSI 差分信号	1V8
15	MCSIB-D1P	CSI 差分信号	1V8
16	GND	GND	0V
17	CSI0_PWR_EN	电源使能信号	3V3
18	NC	/	/
19	GND	GND	0V
20	CSI0_I2C3_SCL	I2C 时钟信号	3V3
21	CSI0_I2C3_SDA	I2C 数据信号	3V3
22	VDD_CSI0	3.3V 电源	3V3

MIPI CSI1 接口定义表
引脚序号	引脚定义	功能说明	引脚电平
1	GND	GND	0V
2	MCSIC-D0N	CSI 差分信号	1V8
3	MCSIC-D0P	CSI 差分信号	1V8
4	GND	GND	0V
5	MCSIC-D1N	CSI 差分信号	1V8
6	MCSIC-D1P	CSI 差分信号	1V8
7	GND	GND	0V
8	MCSIC-CKN	CSI 差分时钟信号	1V8
9	MCSIC-CKP	CSI 差分时钟信号	1V8
10	GND	GND	0V
11	MCSID-D0N	CSI 差分信号	1V8
12	MCSID-D0P	CSI 差分信号	1V8
13	GND	GND	0V
14	MCSID-D1N	CSI 差分信号	1V8
15	MCSID-D1P	CSI 差分信号	1V8
16	GND	GND	0V
17	CSI1_PWR_EN	电源使能信号	3V3
18	NC	/	/
19	GND	GND	0V
20	CSI1_I2C5_SCL	I2C 时钟信号	3V3
21	CSI1_I2C5_SDA	I2C 数据信号	3V3
22	VDD_CSI1	3.3V 电源	3V3

产品手册

【产品手册】ECB32-PB_ProductManual_CN_V1.0

【产品手册】ECB32_T527_User_Guide_CN_V1.1

硬件资料

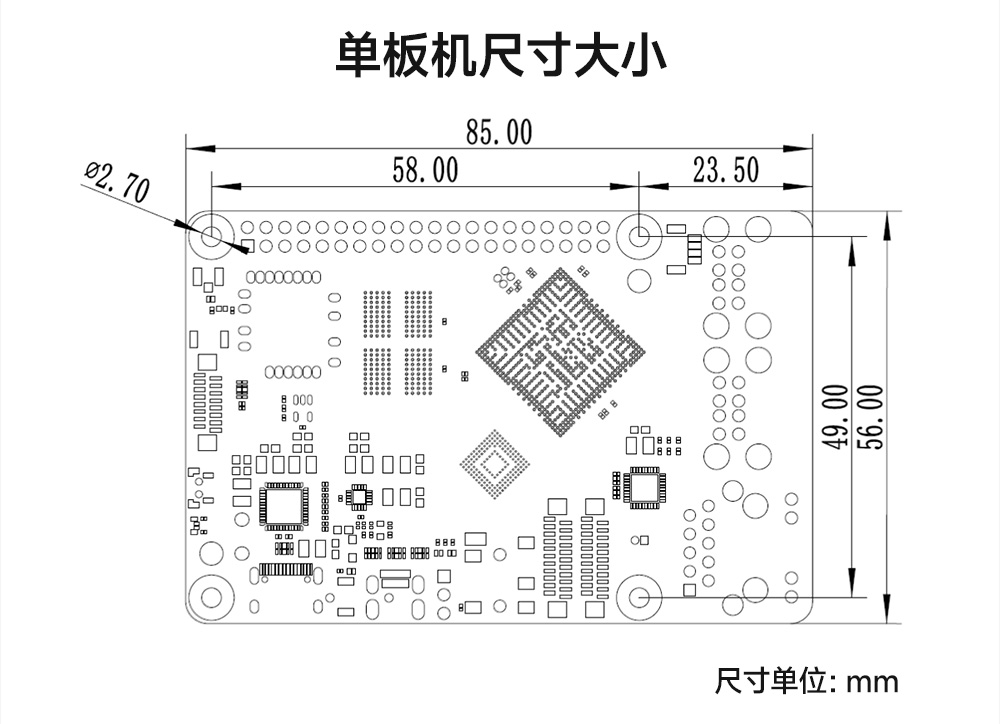

【硬件资料】ECB32-PB_Mechanical_V1.0

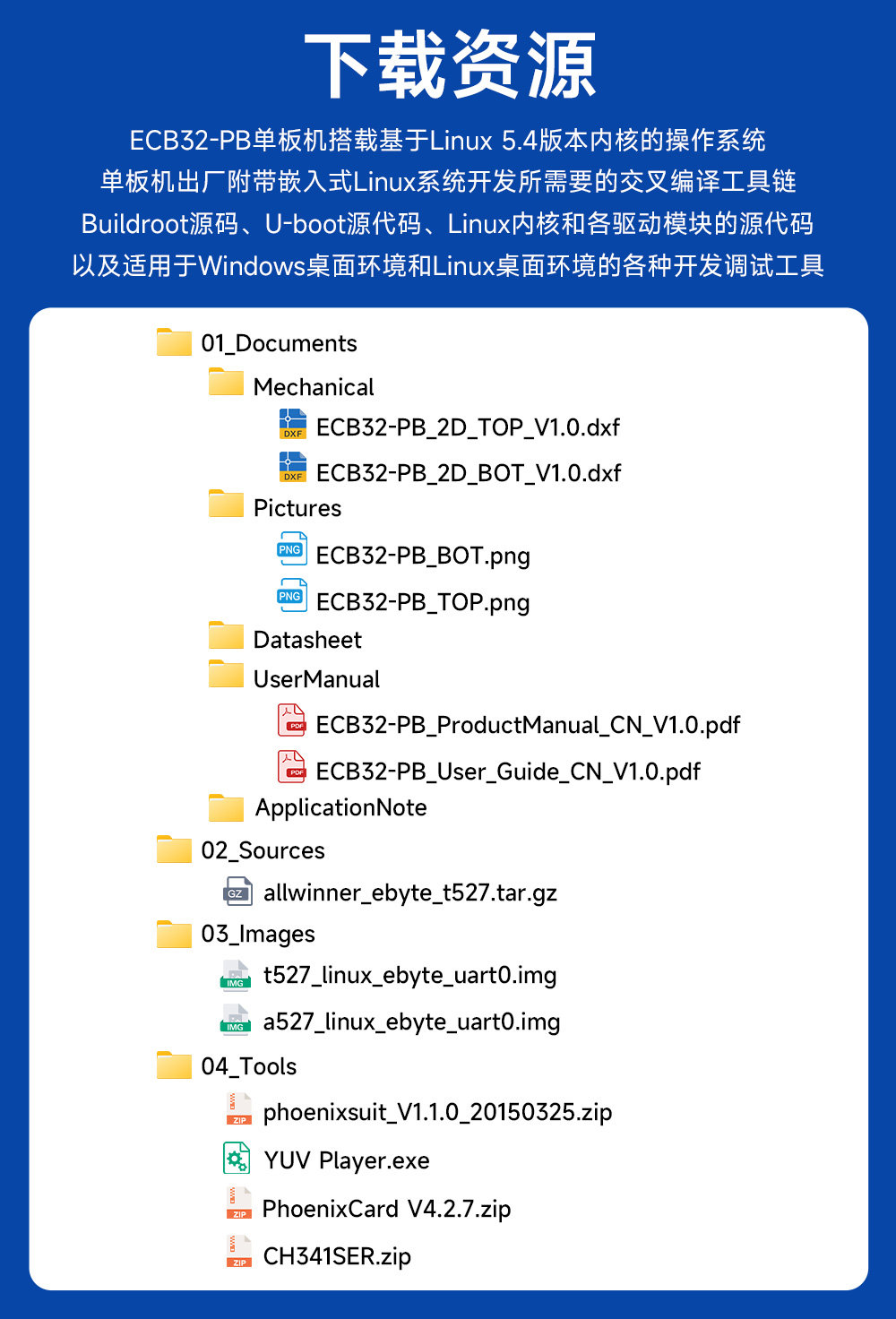

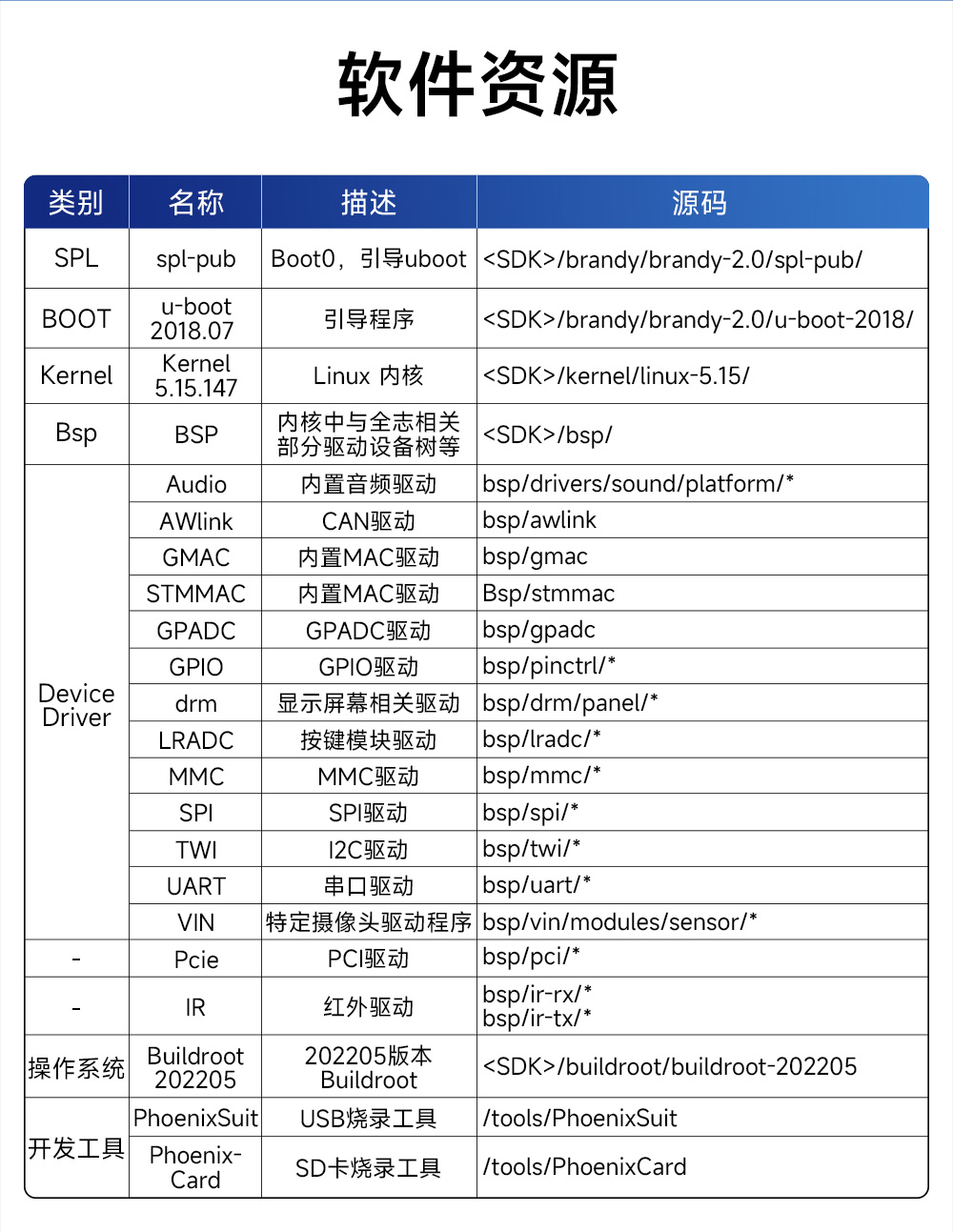

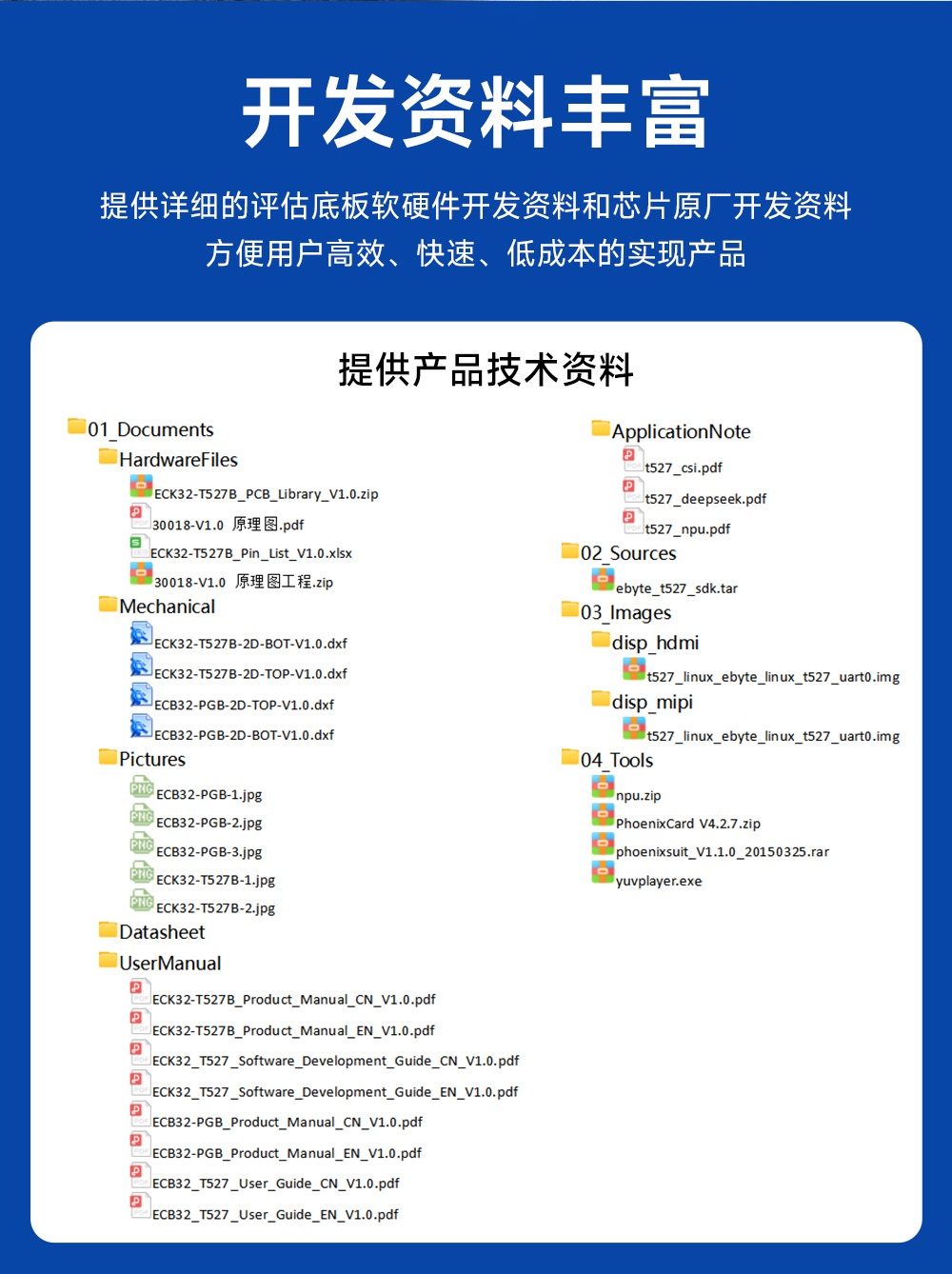

开发资料

【开发资料】ECB32-PB_单板机资料提取码：ECK3

亿佰特简介

【企业简介】

批量采购/定制产品

【销售专线】：4000-330-990 7x24小时销售服务热线

【联系邮箱】：support@cdebyte.com

技术咨询

【在线提交】：https://www.ebyte.com/apple-technology.html

【联系邮箱】：support@cdebyte.com

技术应用

> ECB30-PGT13IC-I工业级单板机的CAN通信工业测评报告

> ECB30-PGT13IC-I单板机的智能家居环境管理系统方案详解

> ECB30-P4T13IA5ME8G-I国产工业级单板机工业测评应用报告

> ECK32-T527B核心板：工业级嵌入式“全能芯”解决方案

> ECB32-PGB工业级单板机：基于全志T527嵌入式方案详解

> ECK32-T527B系列嵌入式核心板工业物联网网关应用测评报告

> ECB32-PGB系列单板机工业物联网网关应用测评报告

> 基于STM32核心板E01和E01C无线模块驱动移植案例教程2

> 基于STM32核心板的E01和E01C无线模块驱动移植案例教程1

> ECB20-PG6Y28C-I嵌入式单板机工业应用方案测评报告

> ECB20-PG6Y28C-I单板机深度测评报告：嵌入式开发助手

> 工业级双频WiFi串口服务器实现数据双向透明传输

> 在单片机上移植国产RT-thread操作系统的教程分享

> LoRa/ZigBee/蓝牙/WiFi等纯国产无线模组方案推荐

> ARM嵌入式工业级单板机ECB30产品简介

> 全国产全志T113-i处理器的ECK30系列核心板新品推荐

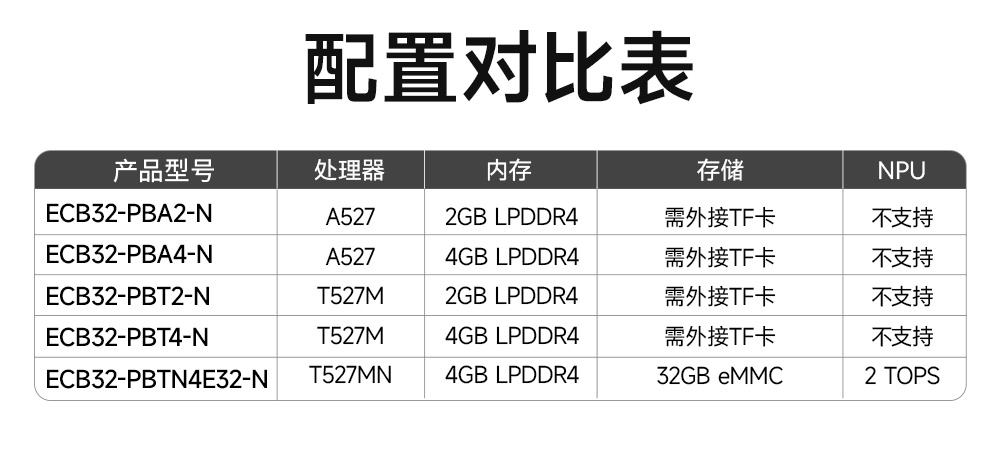

产品型号	处理器型号	处理器主频Hz	内存容量MB	存储容量MB	产品尺寸	工作温度	功能特点
ECB32-PBTN4E32-N	T527	1.8G	4G	32G	85*56mm	-25~85℃	小尺寸,多种显示接口,I/O接口丰富,工业级单板机
ECB32-PBT4-N	T527	1.8G	4G	外接TF卡	85*56mm	-25~85℃	小尺寸,外设接口丰富,工业级单板机
ECB32-PBT2-N	T527	1.8G	2G	外接TF卡	85*56mm	-25~85℃	小尺寸,外设接口丰富,工业级单板机
ECB32-PBA2-N	A527	1.8G	2G	外接TF卡	85*56mm	-25~85℃	小尺寸,外设接口丰富,工业级单板机
ECB33-PGB2N4E32-I	T536MX-CEN2	1.6G	4G	32G	146*101mm	-40℃~85℃	工业级3.5寸单板机，四核A55，2TOPS NPU，O接口丰富
ECB31-PB2E8-I	T113-S	1.2G	256M	8G	65*56mm	-25℃~85℃	支持Linux,1千兆网口,2USB_HOST,1Wi-Fi,14G,2CAN,1MIPI_DSI,1HP&MIC,1CVBS,1*RTC
ECB31-PB1E8-I	T113-S	1.2G	128M	8G	65*56mm	-25℃~85℃	支持Linux,1千兆网口,2USB_HOST,1Wi-Fi,14G,2CAN,1MIPI_DSI,1HP&MIC,1CVBS,1*RTC
ECB30-PGT13IC-I	T113-i	1.2G	256 / 512 /1G	256 / 8G	100*72mm	-40℃~85℃	支持Linux,1千兆网口,1USB_HOST,1USB_OTG,2CAN(TTL),1MIPI_DSI,1HP&MIC
ECB20-PG6Y28C-I	MCIMX6Y2CVM08AB	792M	256/512	512MB/8GB	85*56mm	-40℃~85℃	兼容树莓派尺寸，高性价比，接口丰富，支持Linux
ECB32-PGBN4E32-I	T527	1.8G	4G	32G	146*101mm	-40℃~85℃	Linux系统,多种显示接口,I/O接口丰富,工业级单板机
ECB32-PGB2E16-I	T527	1.8G	2G	16G	146*101mm	-40℃~85℃	Linux系统,多种显示接口,I/O接口丰富,工业级单板机
ECB31-P4T13SA2ME8G	T113-S	1.2G	256	8GB	兼容树莓派4B85*56mm	-25℃-85℃	工业级，支持Linux,1千兆网口,1Wi-Fi,3USB,2CAN,1*MIPI_FPC
ECB20-6Y28A5ME8G-I	MCIMX6Y2CVM08AB	792M	512	8GB	2.5寸100*72mm	-40℃-85℃	工业级，支持Linux,2网口,1Wi-Fi,14G,2USB_HOST,2CAN_FD(TTL),1RGB888_FPC,1*HDMI
ECB30-P4T13IA5ME8G-I	T113-i	1.2G	512	8GB	兼容树莓派4B 85*56mm	-40℃-85℃	工业级，支持Linux,1千兆网口,1Wi-Fi,4USB,2CAN,1*MIPI FPC
ECB10-135A5M5M-I	STM32MP135AAF3	650M	512	512	2.5寸 100*72mm	-40℃-85℃	工业级，支持Linux,1千兆网口,4USB,1CAN FD,1HDMI,1*RGB888 FPC
