通信接口：SPI/IIC
发射功率：20dBm
通信距离：5km
产品尺寸：10*10mm 产品重量：0.5±0.02g

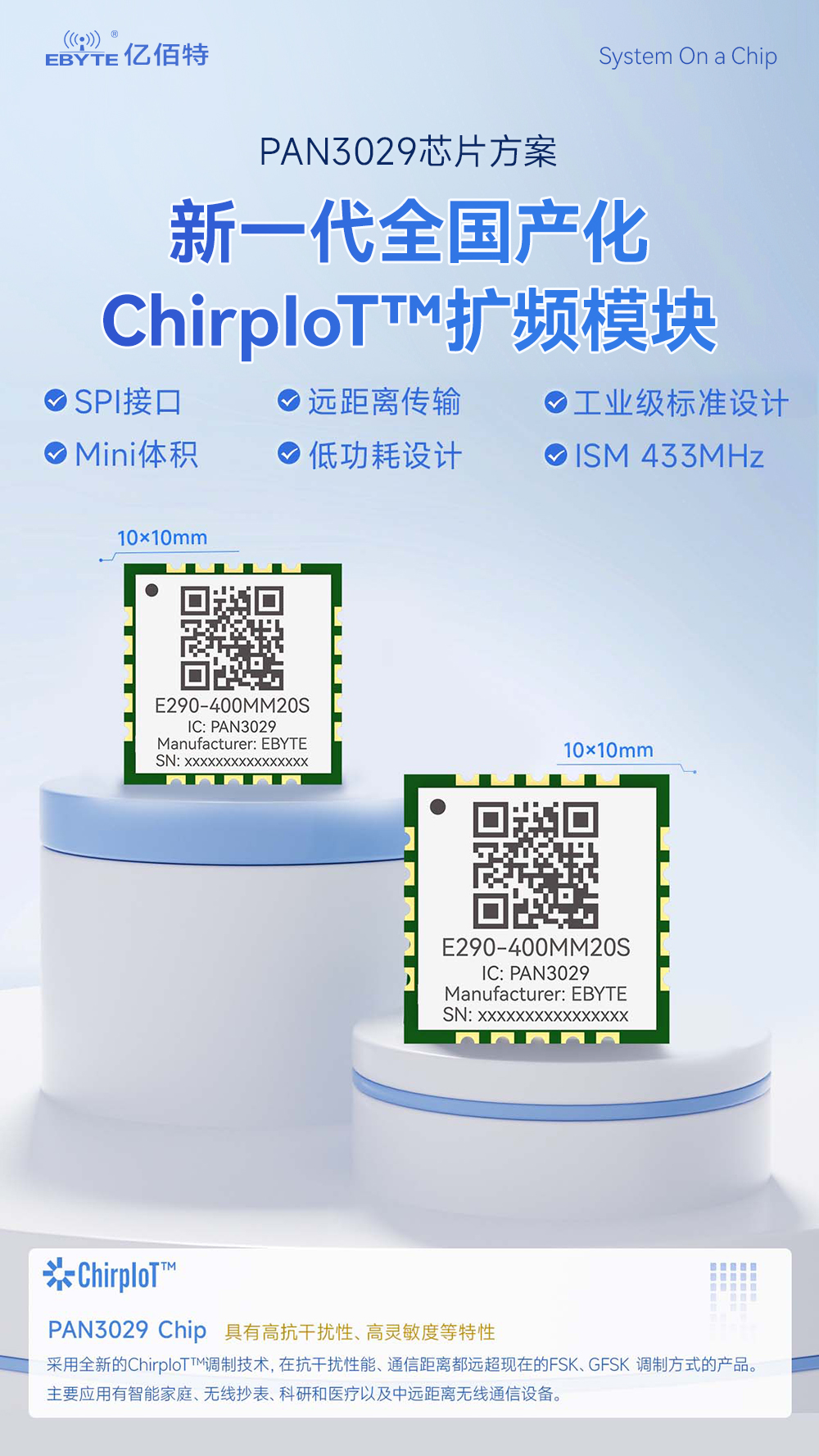

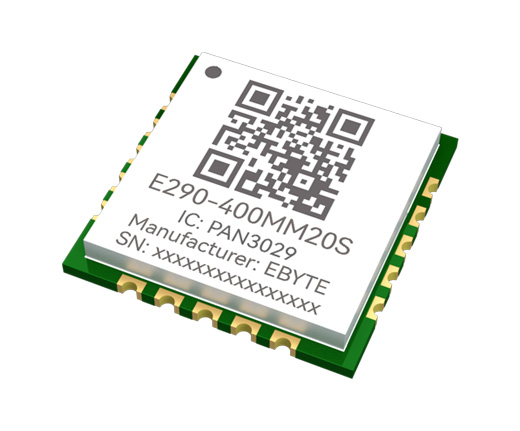

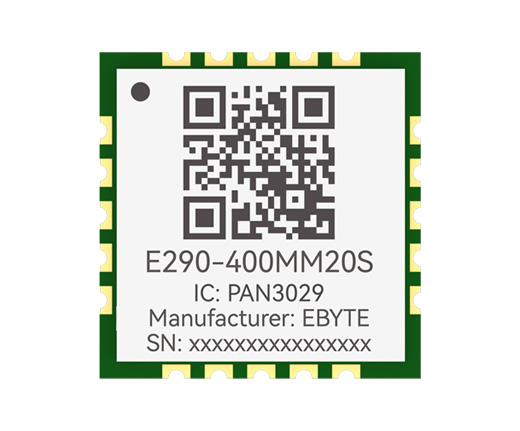

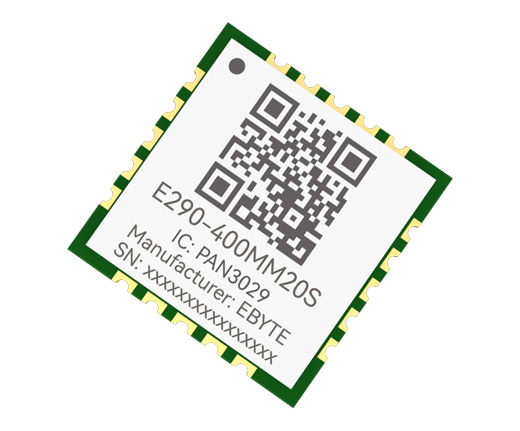

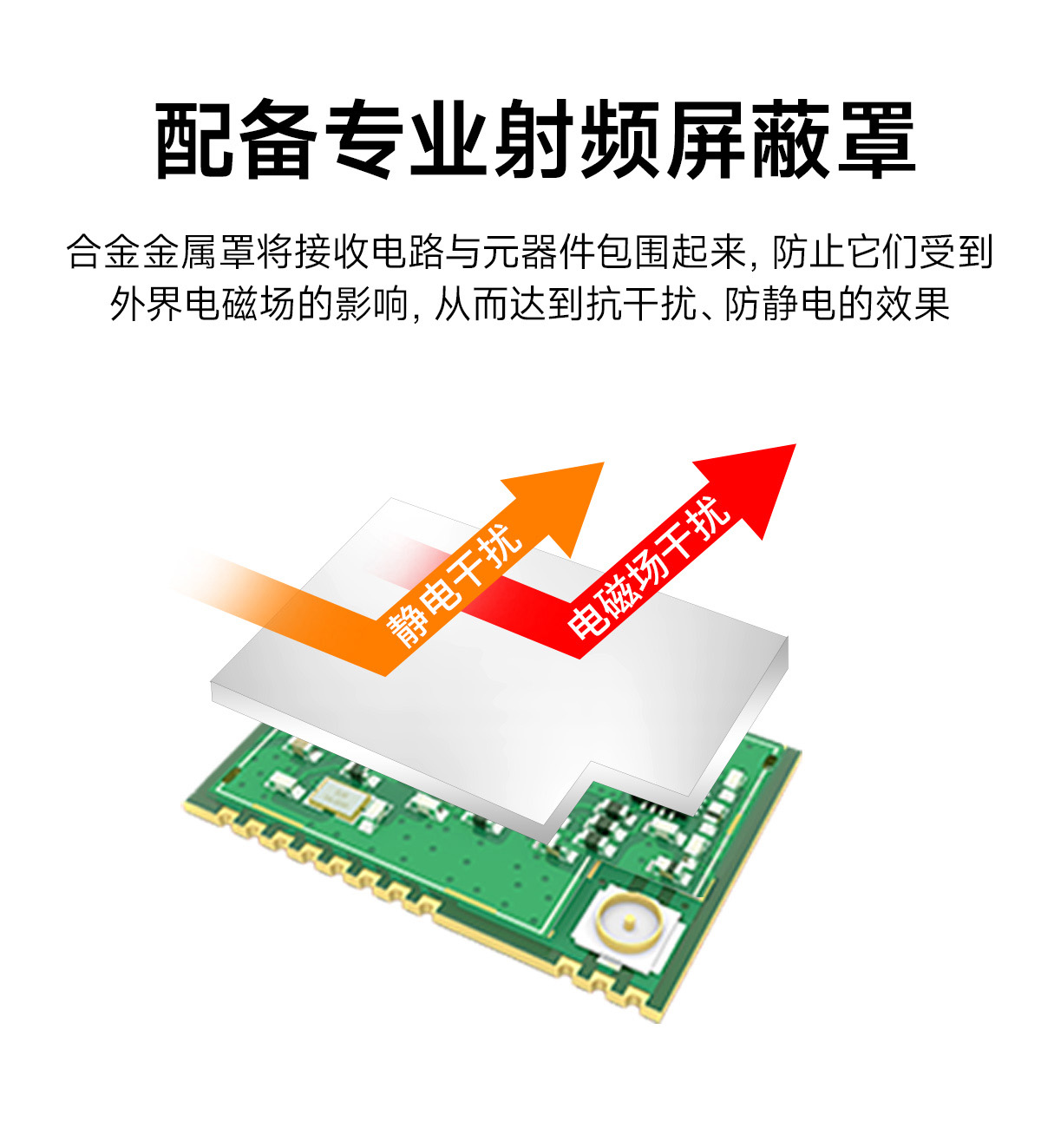

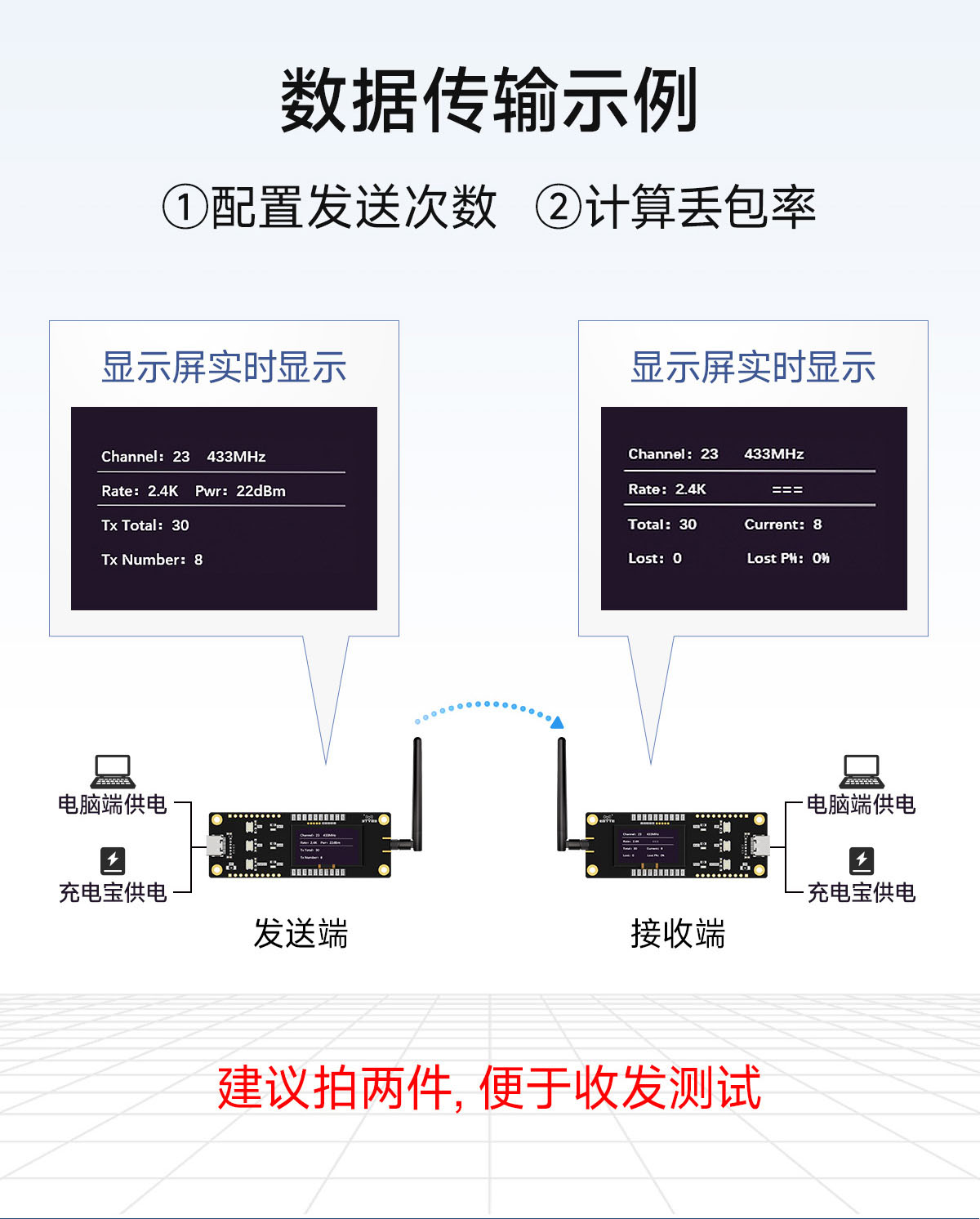

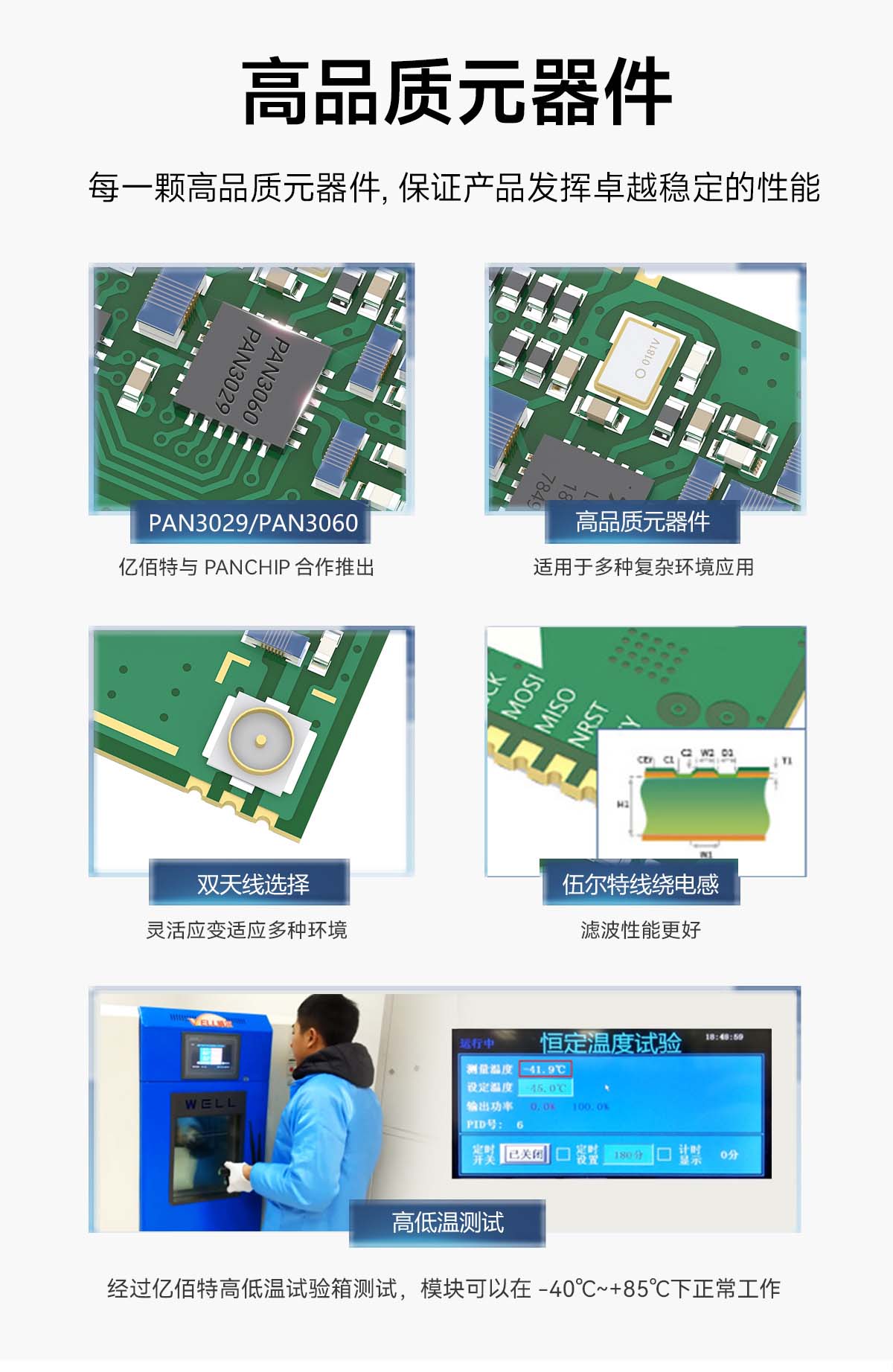

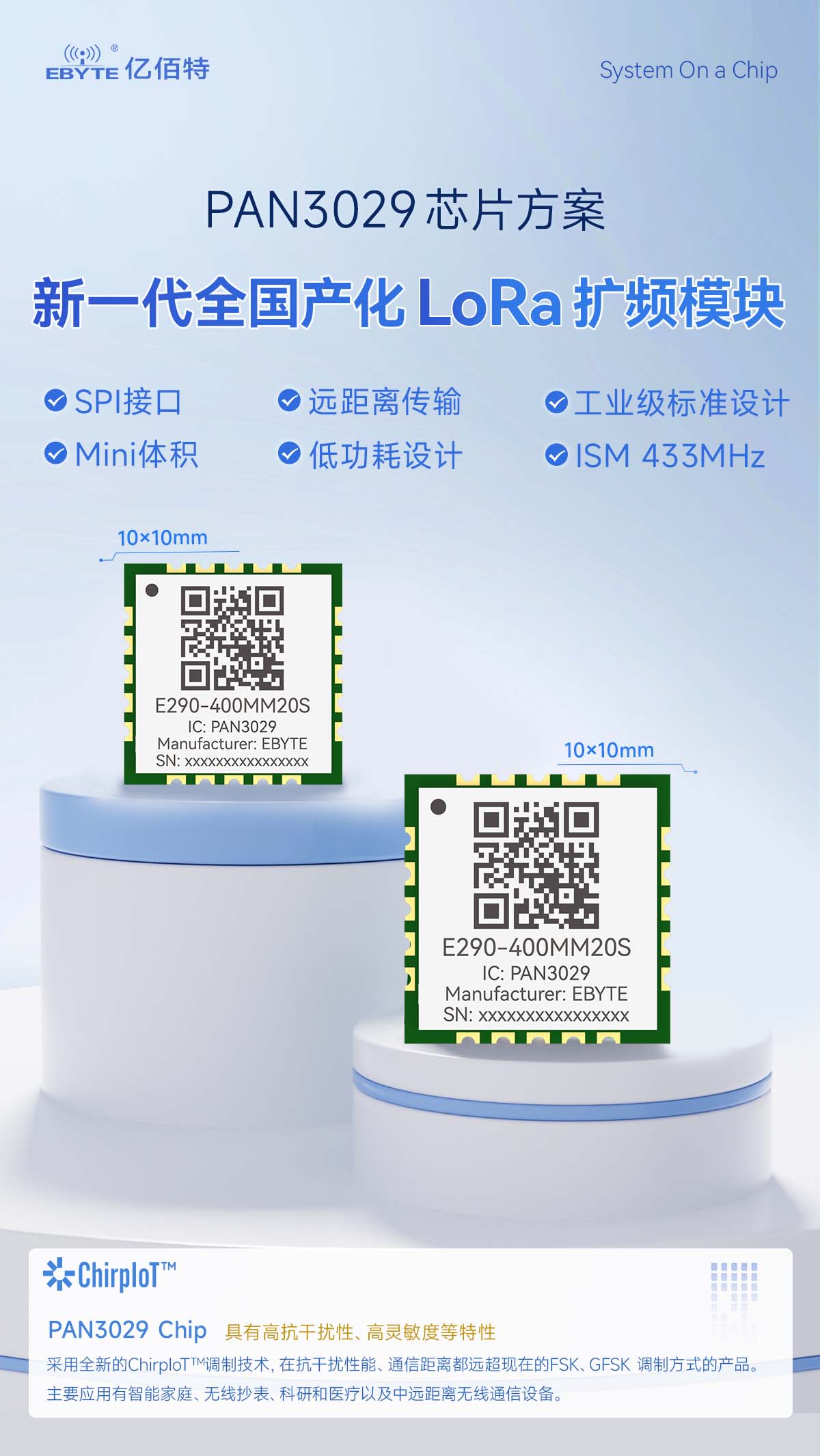

产品简介：E290-400MM20S(3029)是基于磐启微新一代国产PAN3029射频芯片为核心的高性能并适用于433MHz、470MHz频段的贴片式ChirpIoT™无线模块。采用全新的ChirpIoT™调制技术，在抗干扰性能、通信距离都远超现在的FSK、GFSK调制方式的产品。该全国产LoRa模块主要针对智能家庭、无线抄表、科研和医疗以及中远距离无线通信设备，使用工业级高精度32MHz晶振。

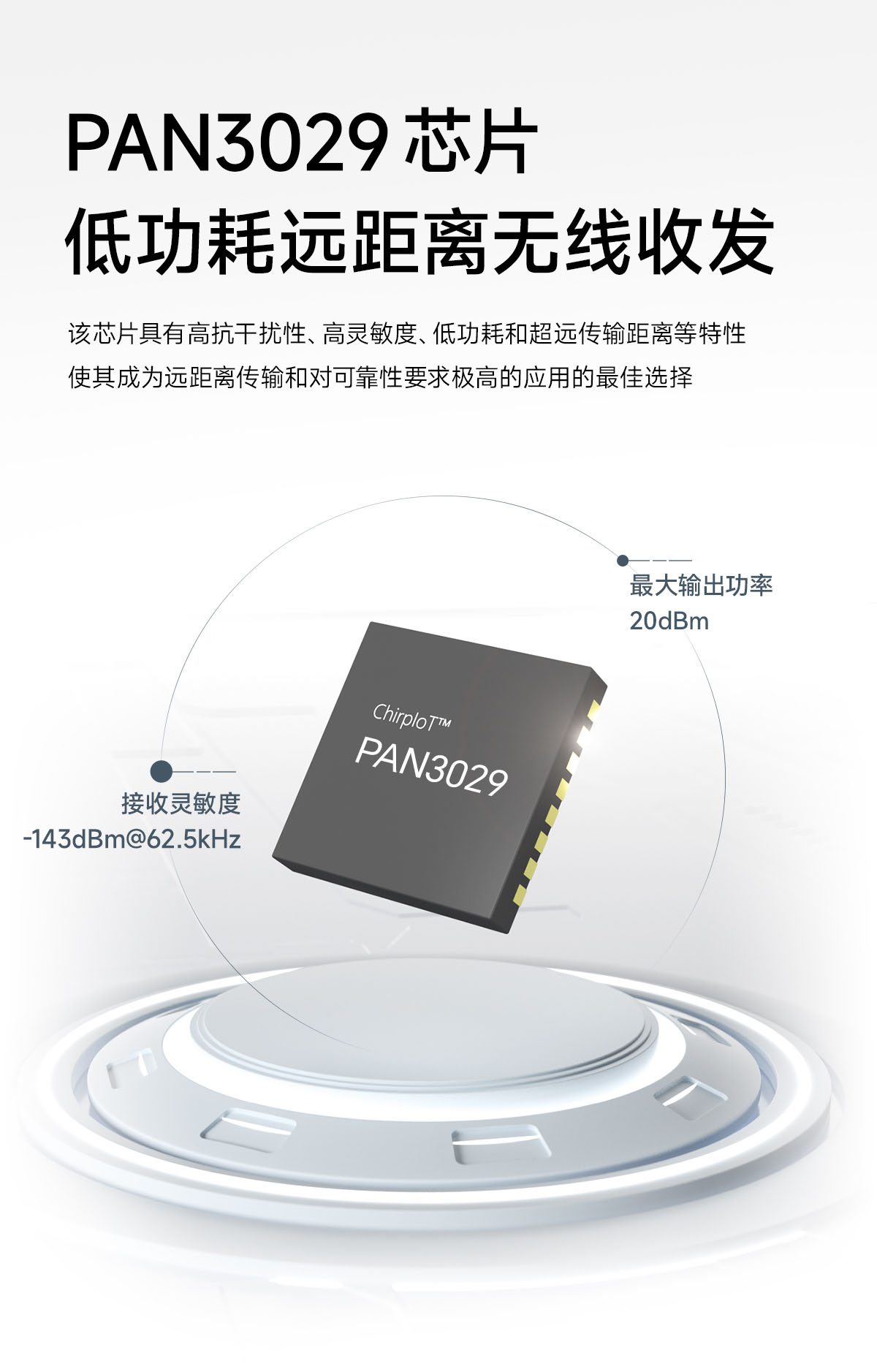

| 射频参数 | 单位 | 型号 | 备注 |
| 发射功率 | dBm | 20 | 支持软件多级可调 |
| 参考距离 | m | 5000 | 晴朗空旷，天线增益 5dBi，天线高度 2.5米，空中速率 2.4kbps |
| 工作频段 | MHz | 410～510 | 出厂默认 433MHz，支持ISM 频段 |
| 空中速率 | bps | 0.5K～59.9K | 用户编程控制 |
| 电气参数 | 单位 | 型号 | 备注 | |
| 工作电压 | V | 1.8～3.6 | 工作电压≥3V时，能满足输出功率需求，工作电压超过3.6V时有烧毁风险。 | |
| 通信电平 | V | 3.3 | 使用5V TTL 有风险烧毁 | |
| 功耗 | 发射电流 | mA | 120 | 瞬时功耗 |
| 接收电流 | mA | 8.2 | ||
| 休眠电流 | μA | 0.2 | 软件关断 | |
| 温度 | 工作温度 | ℃ | -20～+85 | 工业级 |
| 储存温度 | -40～+125 | |||
| 硬件参数 | 型号 | 备注 |
| 芯片 | PAN3029 | |
| FIFO | 256Byte | 单次发送最大长度 |
| 调制方式 | ChirpIoT™ | 新一代ChirpIoT™调制技术 |
| 接口方式 | 邮票孔 | 间距1.27mm |
| 通信接口 | SPI/IIC | 参考SPI速率为3M |
| 产品净重 | 0.5g | 公差士0.02g |
| 封装方式 | 贴片 | |
| 天线接口 | 邮票孔 | 特性阻抗约50 欧姆 |

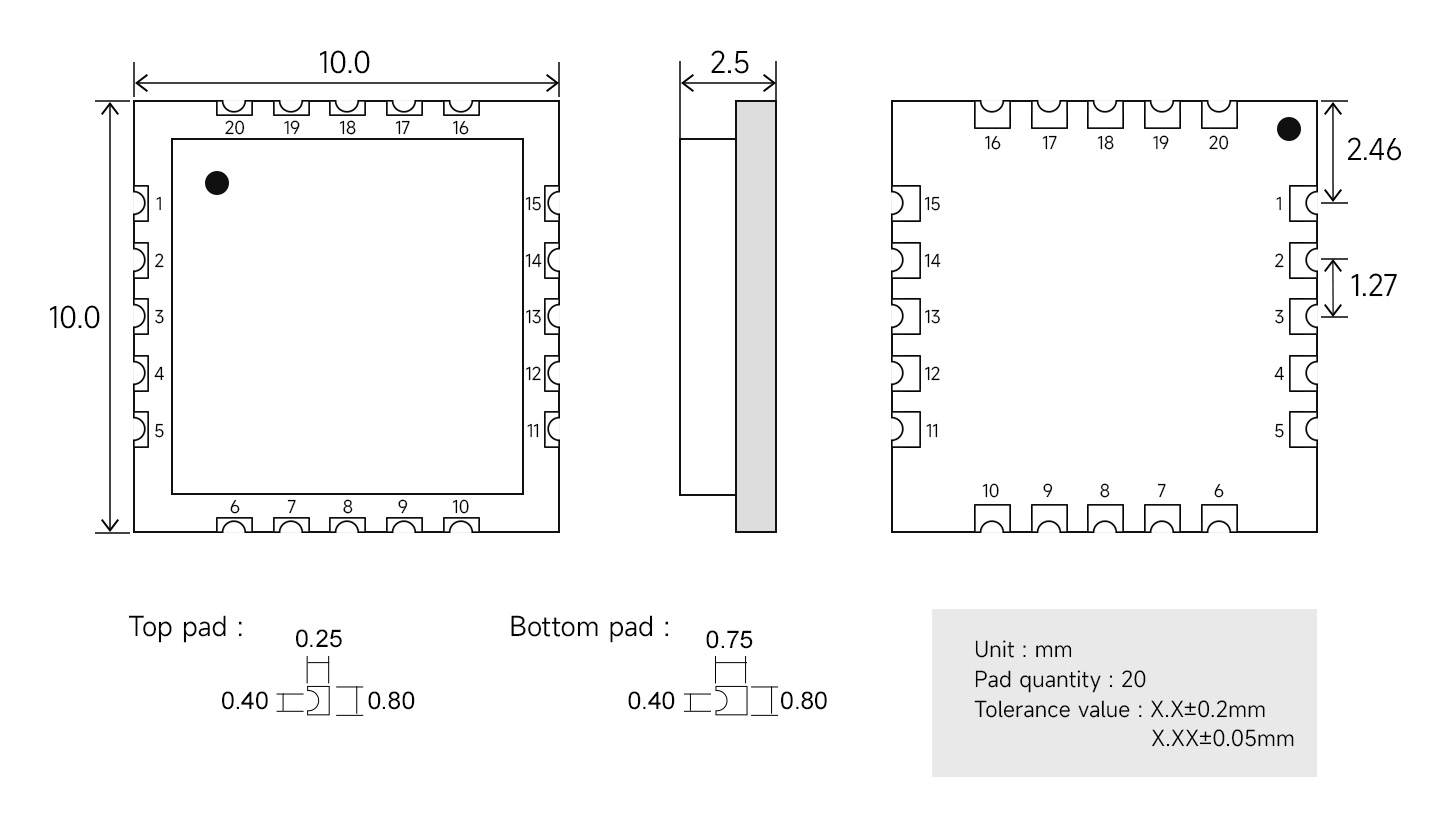

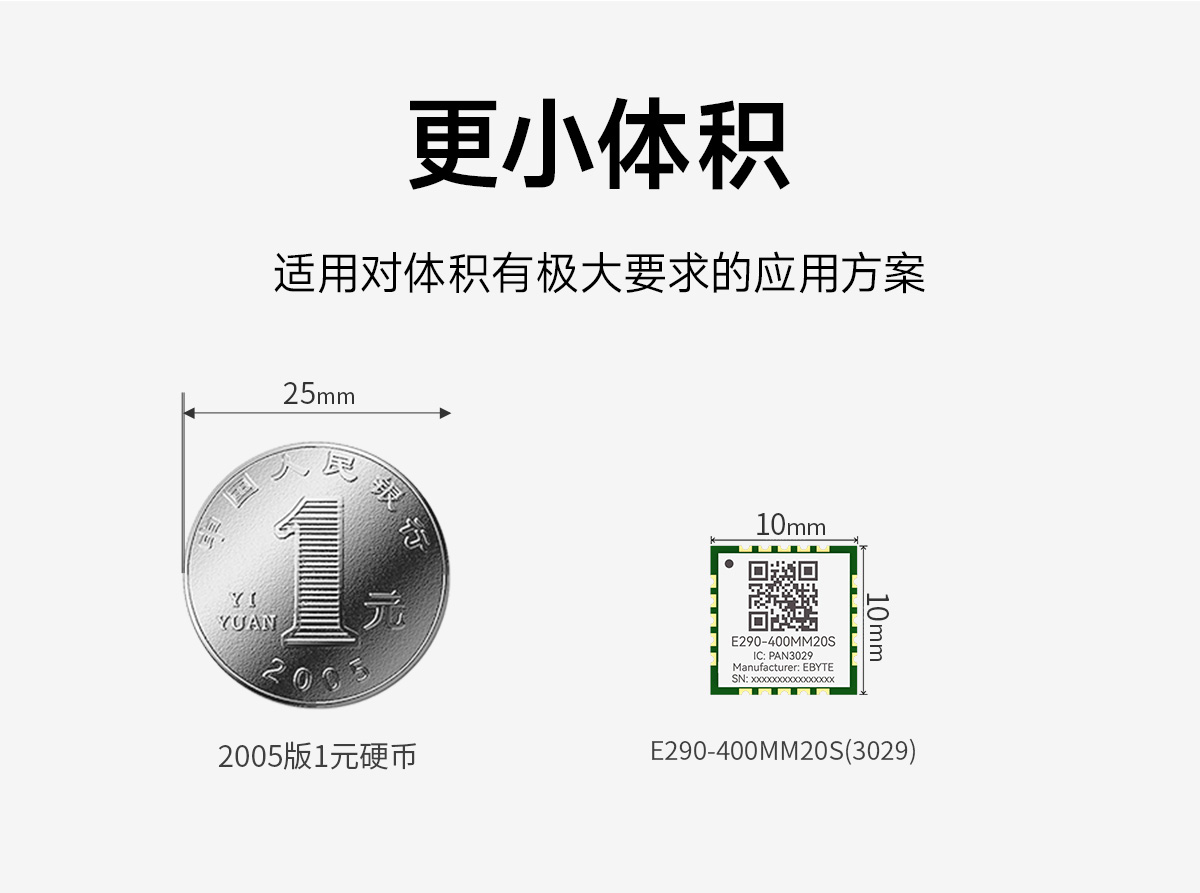

| 尺寸 | 10*10*mm |
| 引脚序号 | 引脚名称 | 引脚方向 | 引脚用途 |
| 1 | DCDC_IND | 内部DCDC输出，连接外部串联电感，参考推荐电路 | |
| 2 | DCDC_FB | 内部DCDC反馈输入，DCDC模式与VDD123相连，参考推荐电路 | |
| 3 | VDD123 | 电源 | 模拟电源，DCDC模式连接VFB，非DCDC模式连接总电源 |
| 4 | VCC | 电源 | 模块电源，电压范围1.8V~3.6V |
| 5 | GND | 模块地 | |
| 6 | TXEN | 输出 | 用于发送切换控制，与内部GPIO0相连，可以悬空 |
| 7 | RXEN | 输出 | 用于接收切换控制，与内部GPIO10相连，可以悬空 |
| 8 | GND | 模块地 | |
| 9 | GND | 模块地 | |
| 10 | ANT | 输出/输入 | 射频天线，理论输出阻抗50Ω |
| 11 | GND | 模块地 | |
| 12 | GND | 模块地 | |
| 13 | CAD | 输出 | CAD中断引脚，与内部GPIO11相连 |
| 14 | DIO3 | 与内部GPIO3相连 | |
| 15 | IRQ | 输出 | 射频中断引脚，与内部GPIO1相连 |
| 16 | MOSI | 输入 | SPI数据输入信号，IIC数据引脚 |
| 17 | MISO | 输出 | SPI数据输出信号 |
| 18 | SCK | 输入 | SPI时钟输入引脚，IIC时钟输入引脚 |
| 19 | NSS | 输入 | SPI片选信号，IIC模式下恒为高 |
| 20 | NRST | 输入 | 复位引脚 |
| 在线购买 |
| 【亿佰特官方淘宝店】：https://detail.taobao.com |
| 【京东商城】：http://item.jd.com |
| 【官方淘宝】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采购/定制产品 |
| 【销售专线】：4000-330-990 7x24小时销售服务热线 |
| 【联系邮箱】：support@cdebyte.com |
| 技术咨询 |
| 【在线提交】：https://www.ebyte.com/apple-technology.html |
| 【联系邮箱】：support@cdebyte.com |

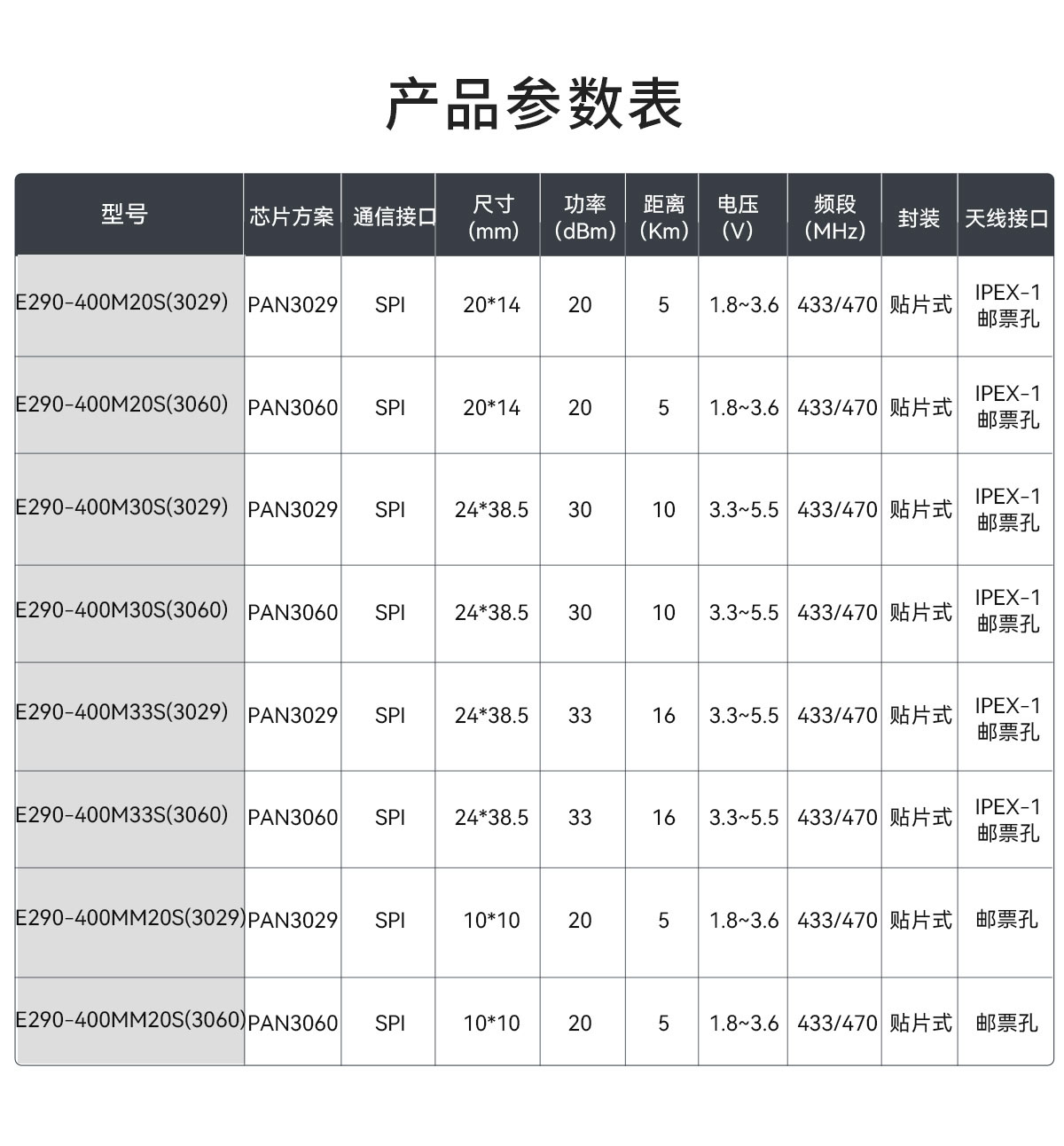

| 产品 型号 | 接口类型 | 芯片方案 | 工作频段Hz | 发射功率dBm | 通信距离km | 空中速率bps | 封装形式 | 产品尺寸mm | 产品特点 | 技术 手册 | 样品 购买 |
|---|---|---|---|---|---|---|---|---|---|---|---|

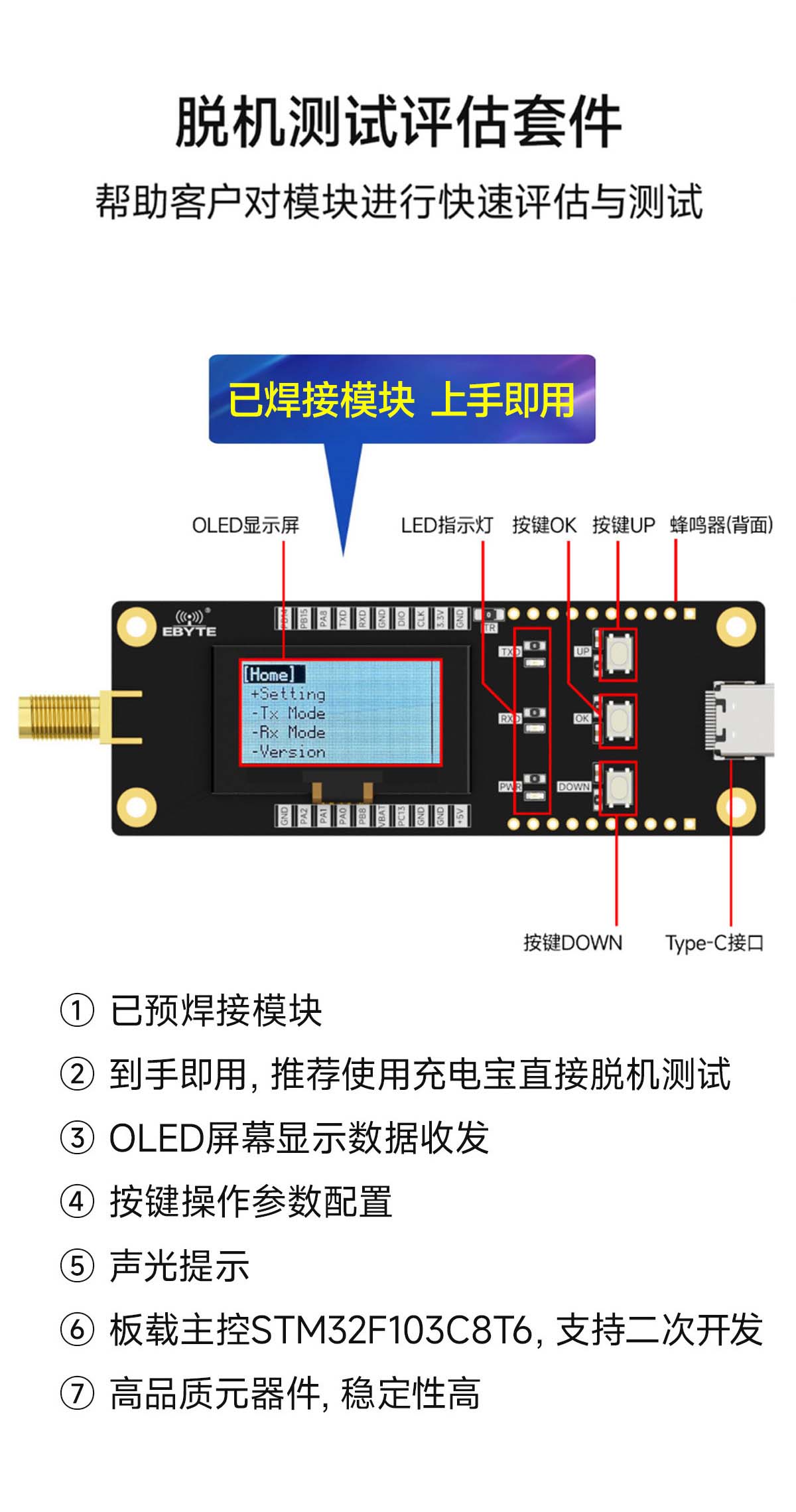

| E290-400MBL-SC(3029) | Type-C | PAN3029 | - | - | - | - | - | 30*64 | 焊接E290-400M20S(3029)新一代国产ChirpIoT™扩频模块，Sub-1G评估套件 | ||
