| 射频参数 | 单位 | 数值 | 备注 |
| 最大发射功率 | dBm | 20 | - |
| 接收灵敏度 | dBm | -125 | 空中速率为2.4kbps |
| 参考距离 | m | 5k | 晴朗空旷，天线增益5dBi，天线高度2.5米，空中速率2.4kbps。 |
| 工作频段 | MHz | 410.125～493.125 | - |
| 空中速率 | bps | 2.4K～62.5K | 用户编程控制 |
| 阻塞功率 | dBm | 10 | 近距离使用有烧毁风险 |
| 发射长度 | Btye | 240 | 可通过指令设置分包32/64/128/240字节发送 |
| 缓存容量 | Btye | 500 |
| 电气参数 | 单位 | 数值 | 备注 | ||
| 工作电压 | V | 2.6～5.5 | ≥5V 可保证输出功率，超过 5.5V存在烧毁模块的风险。 | ||
| 通信电平 | V | 3.3V | 使用5V TTL 有风险烧毁 | ||
| 功耗 | 发射电流 | mA | 120 | 固定负载瞬时功耗，天线测量结果有所不同 | |

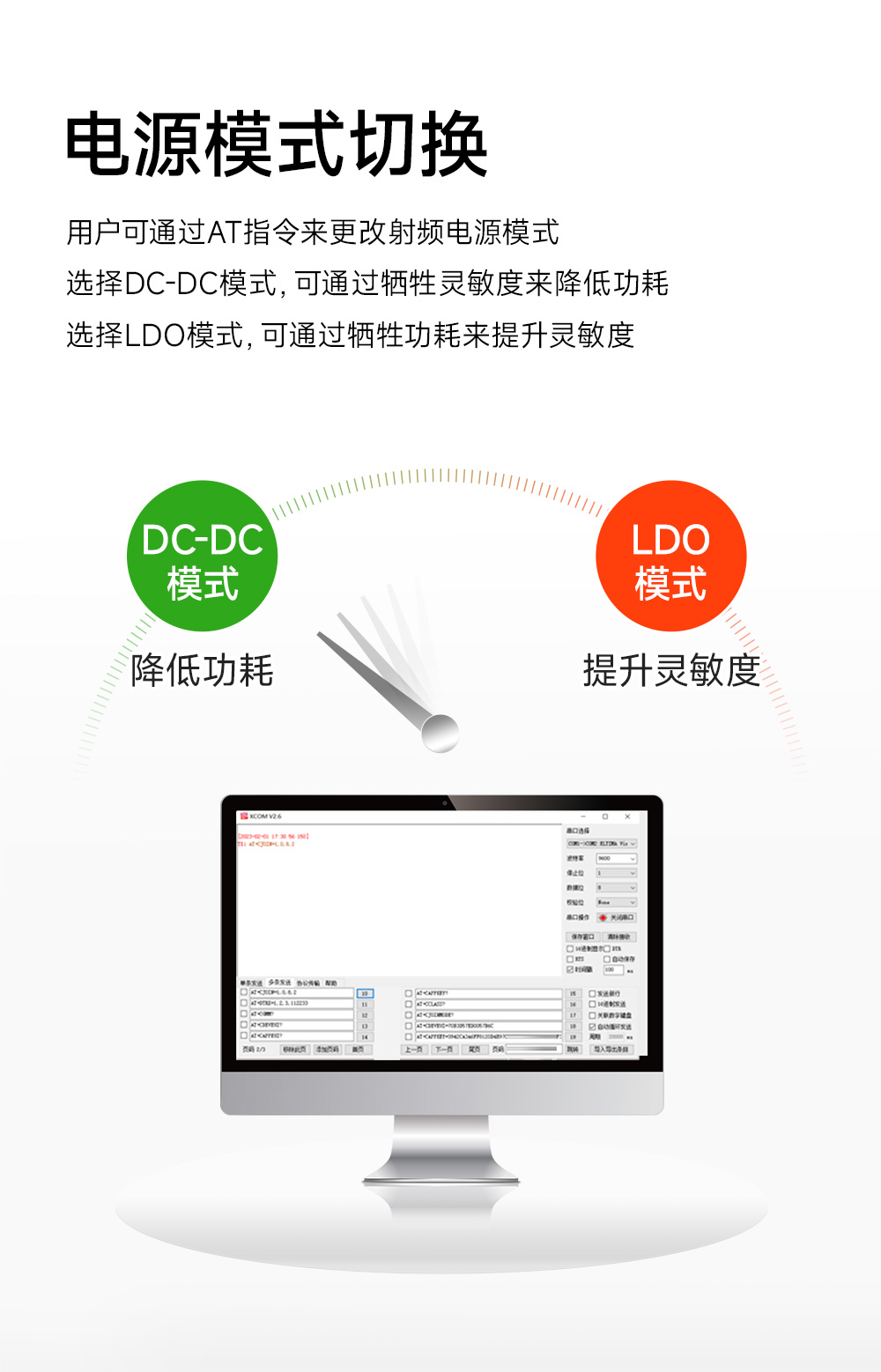

| 接收电流 | DCDC模式 | mA | 6.1 | - | |
| LDO模式 | 10.2 | ||||
| 休眠电流 | uA | 2 | 软件关断 | ||
| 温度 | 工作温度 | ℃ | -40～+85 | 工业级设计 | |
| 储存温度 | ℃ | -40～+85 | 工业级设计 | ||
| 硬件参数 | 参数 | 备注 |
| 晶振频率 | 32MHz | 工业级高精度晶振 |

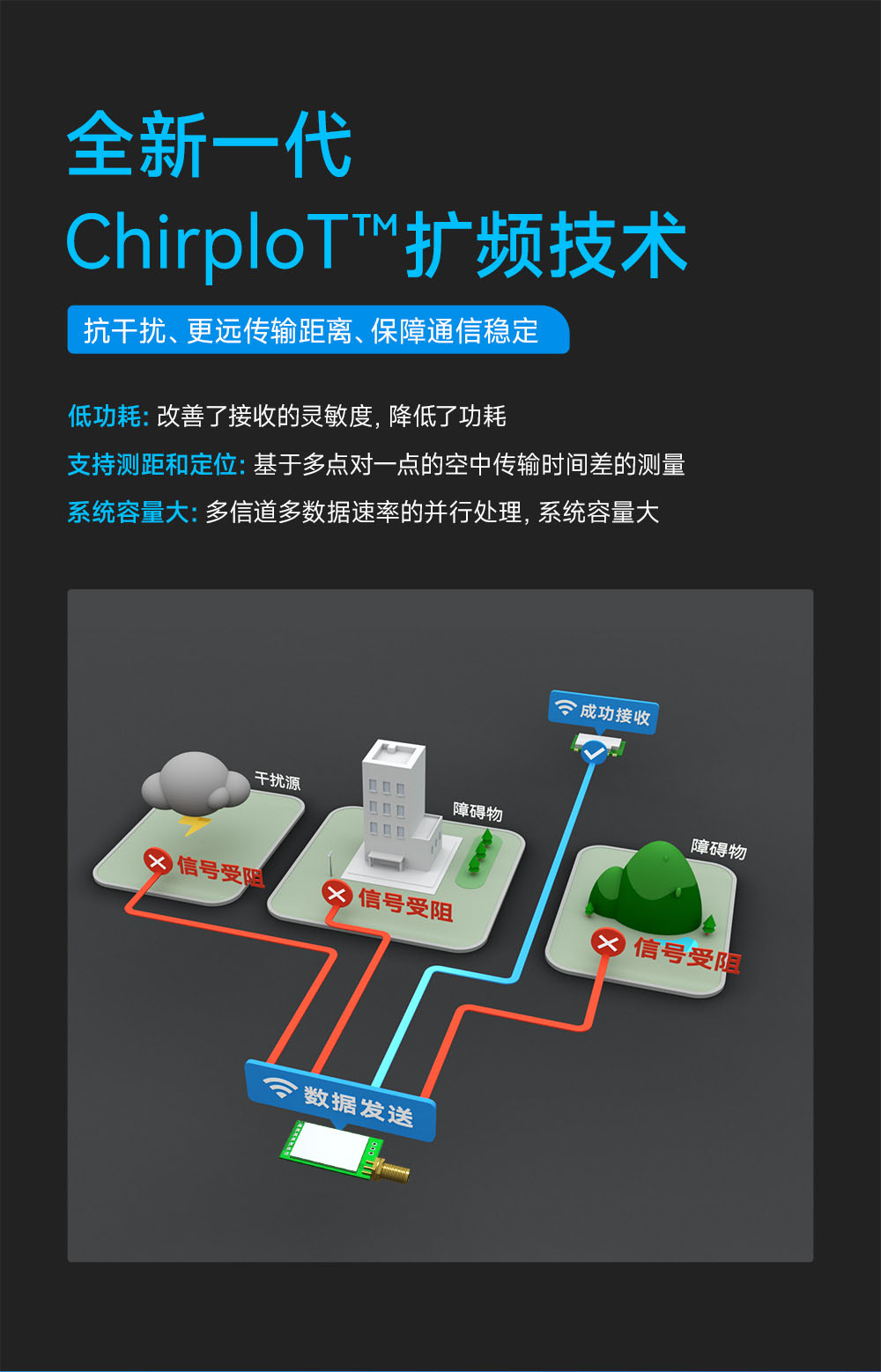

| 调制方式 | ChirpIoT™ | 新一代ChirpIoT™调制技术 |
| 接口方式 | 2.54mm排针 | - |
| 通信接口 | UART串口 | TTL电平 |
| 封装方式 | 直插式 | - |
| 天线接口 | SMA-K | 等效阻抗约50Ω |
| 尺寸 | 21*36 mm | ±0.2mm |
| 产品净重 | 6.5g | ±0.05g |
| 引脚序号 | 引脚名称 | 引脚方向 | 引脚用途 |
| 1 | M0 | 输入（极弱上拉） | 和M1配合，决定模块的4种工作模式（不可悬空，如不使用可接地） |
| 2 | M1 | 输入（极弱上拉） | 和M0配合，决定模块的4种工作模式（不可悬空，如不使用可接地） |
| 3 | RXD | 输入 | TTL串口输入，连接到外部TXD输出引脚； |
| 4 | TXD | 输出 | TTL串口输出，连接到外部RXD输入引脚； |
| 5 | AUX | 输出 | 用于指示模块工作状态；用户唤醒外部MCU，上电自检初始化期间输出低电平；（可以悬空） |
| 6 | VCC | 输入 | 模块电源正参考，电压范围：3.0～5.5V (DC) |
| 7 | GND | 输入 | 模块地线 |
| 8 | 固定孔 | - | 固定孔 |
| 9 | 固定孔 | - | 固定孔 |
| 10 | 固定孔 | - | 固定孔 |
