发射功率：20dBm
通信距离：5km
产品尺寸：38*23mm 产品重量：7.1±0.2g

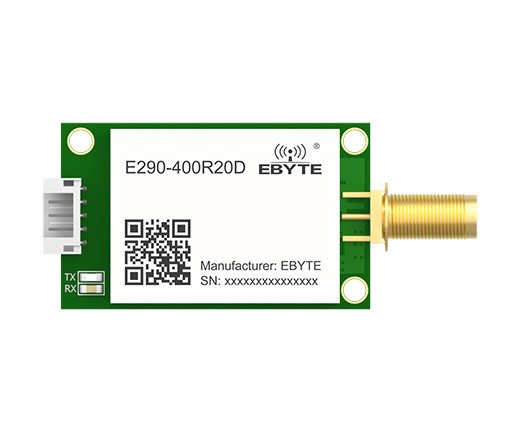

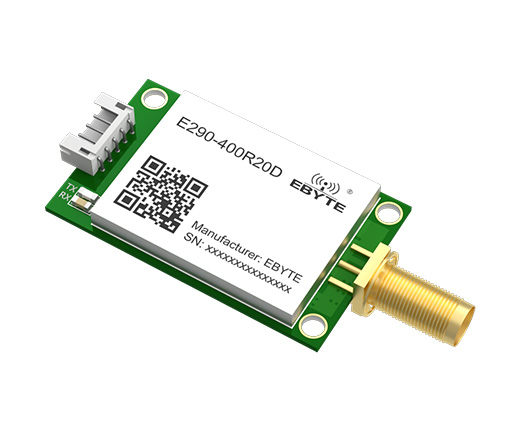

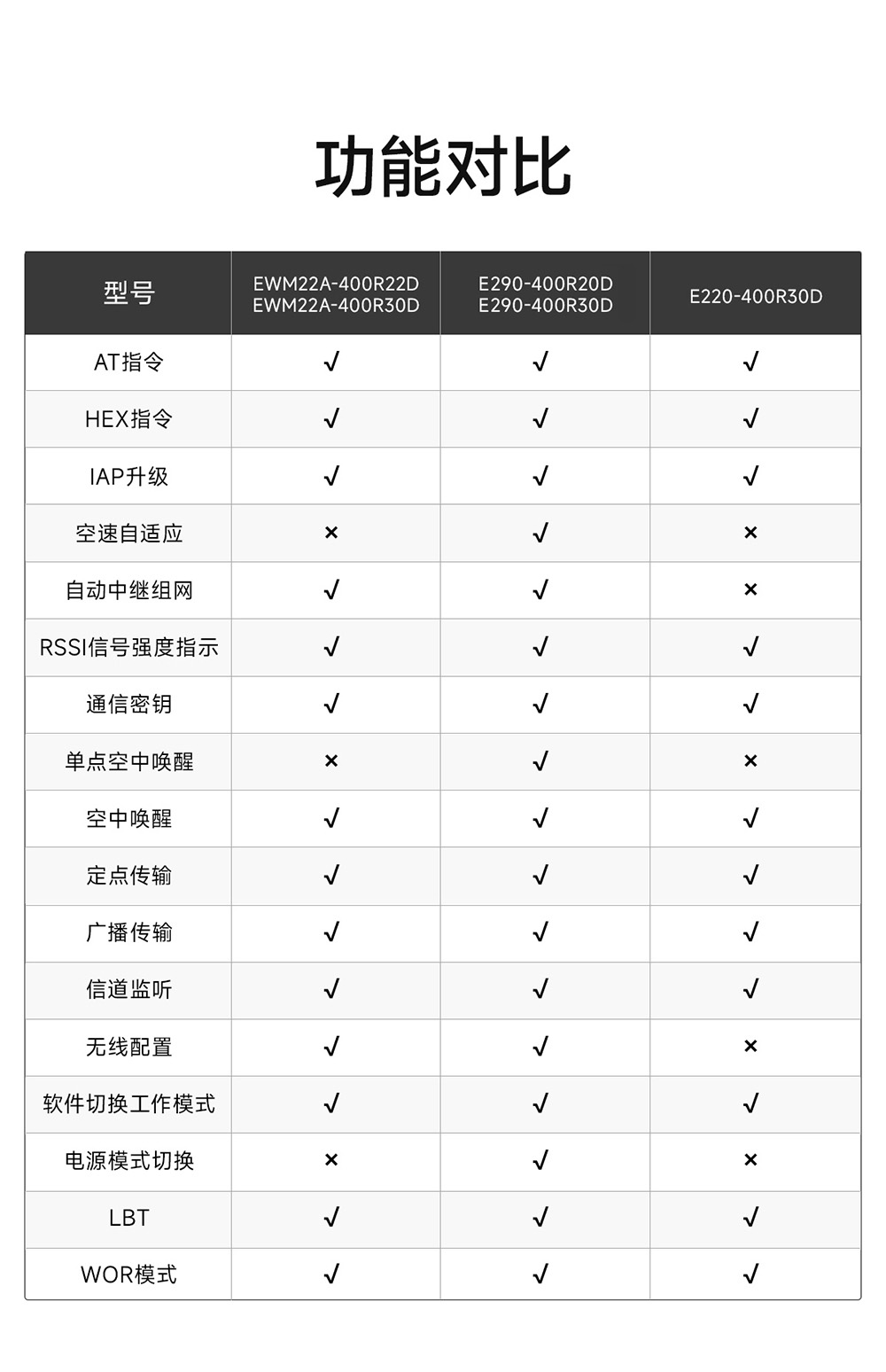

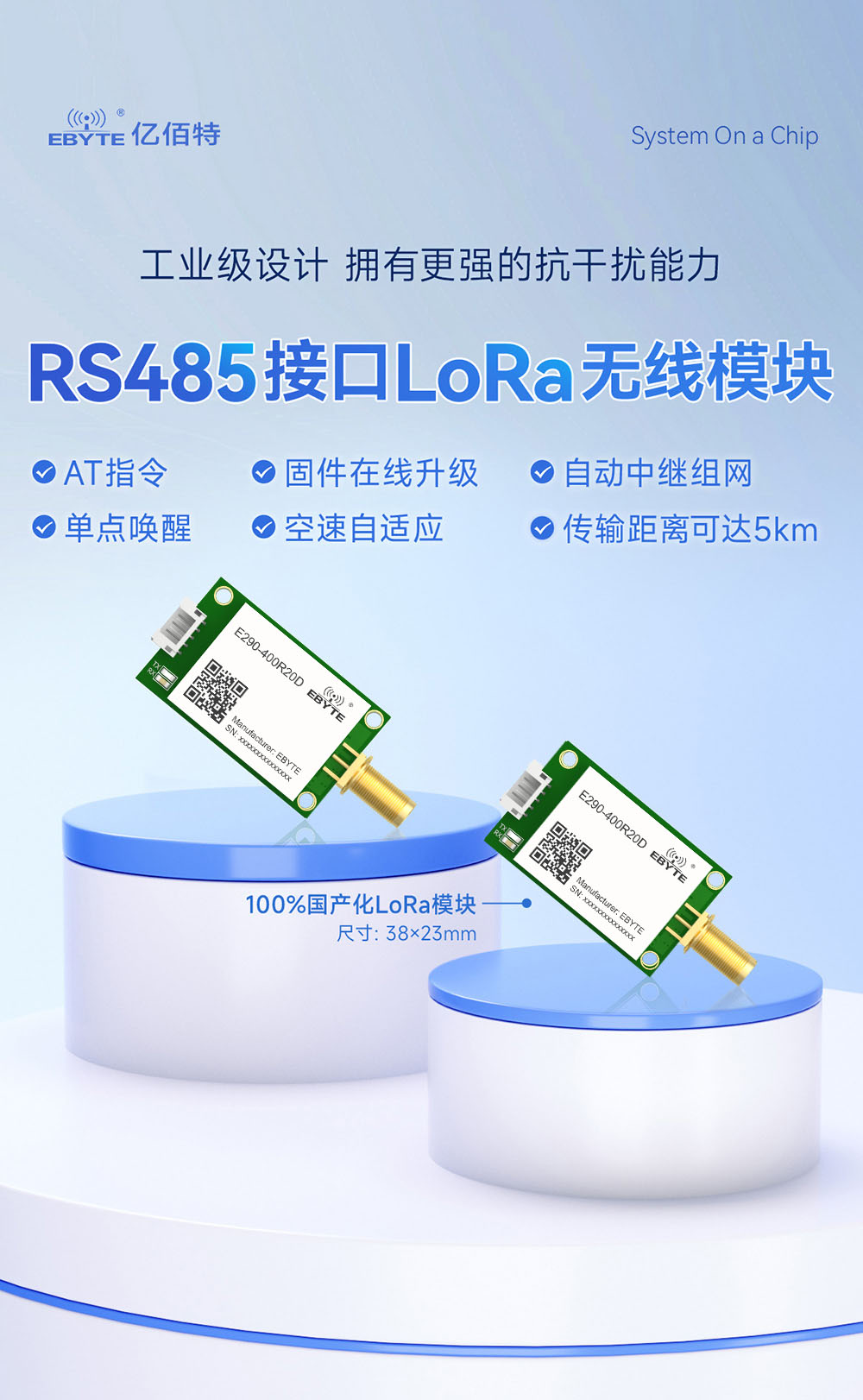

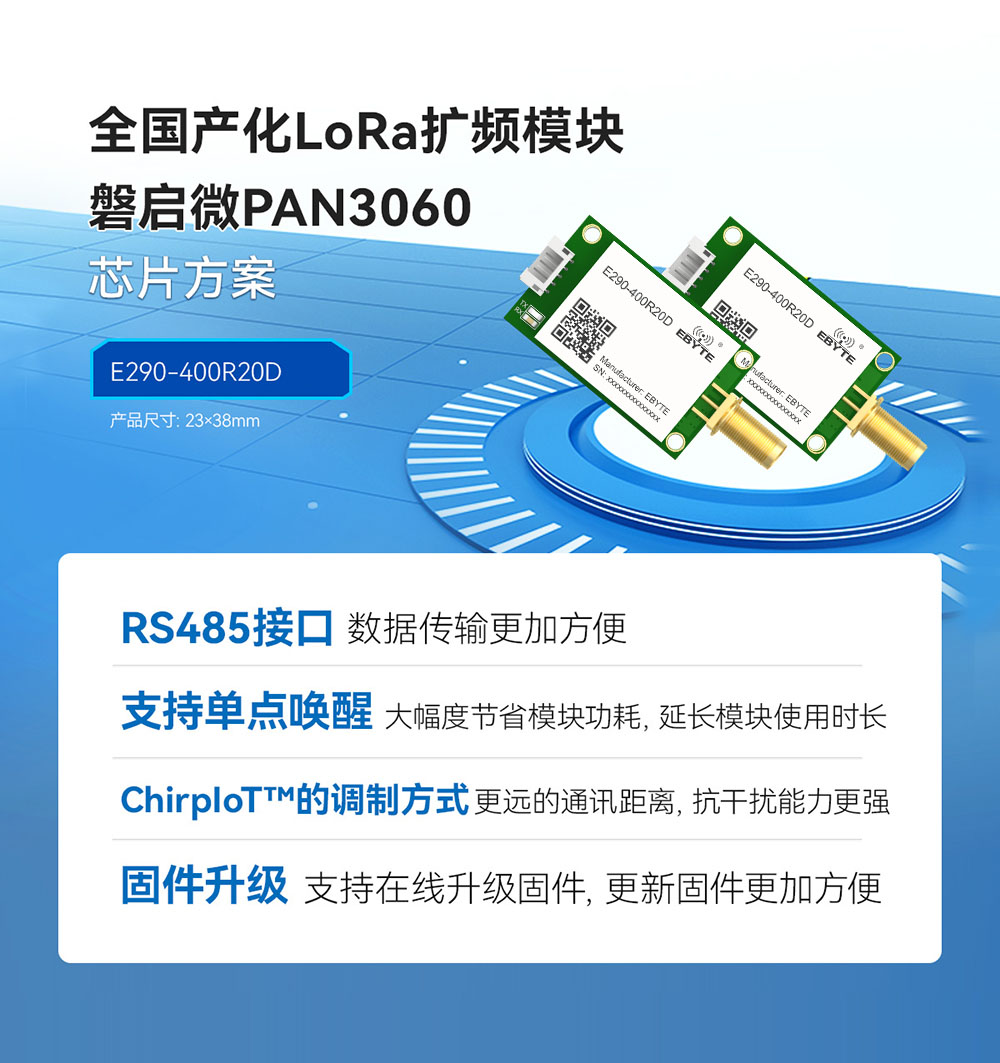

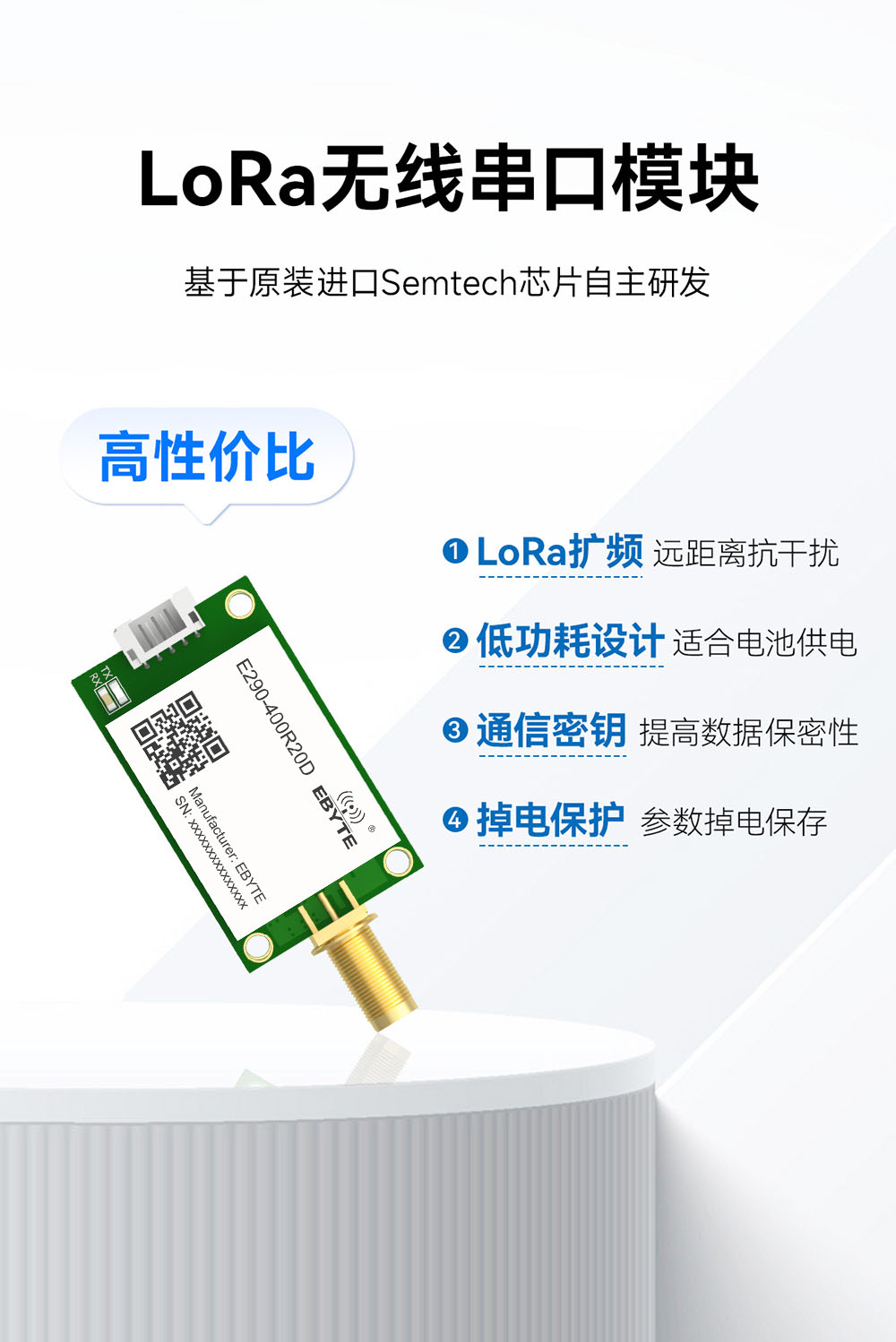

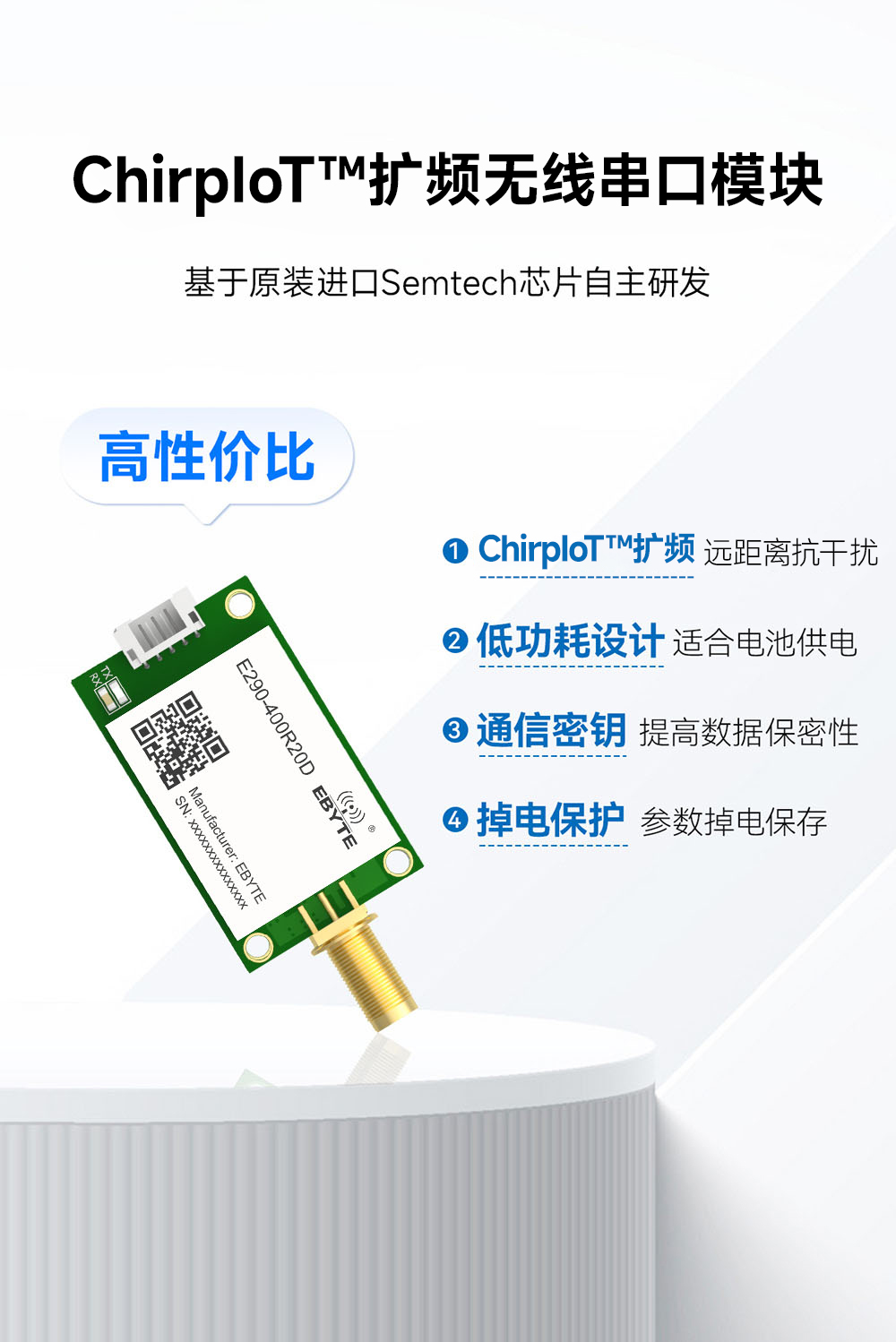

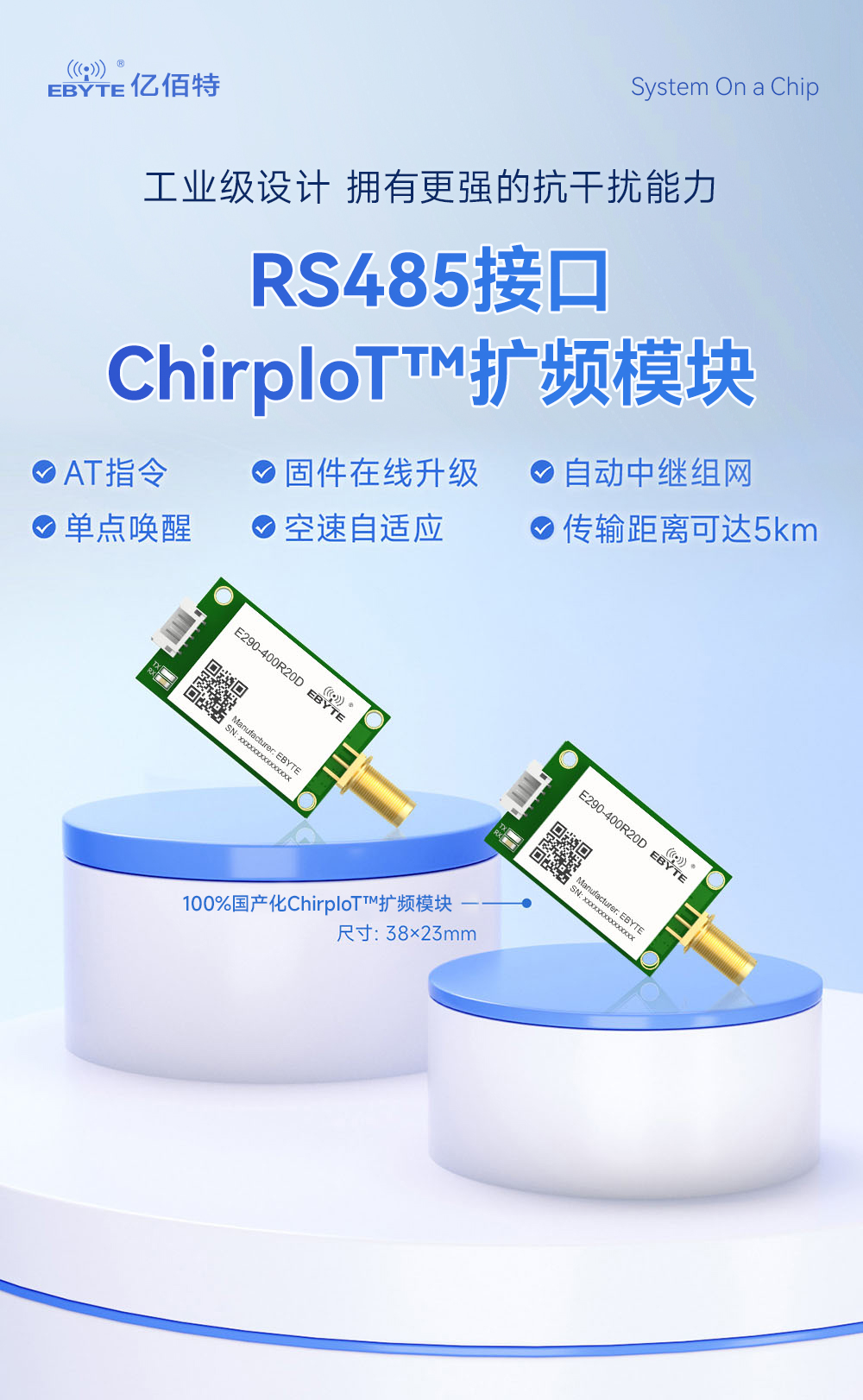

产品简介：EWM290-400R20D是亿佰特开发的全新一代的国产LORA模块，该无线模块基于基于磐启微PAN3060射频芯片而研发的RS485接口模块，具有多种传输方式，工作在(410.125～493.125MHz）频段（默认433.125MHz），支持DC 5V供电，可搭配E290-T系列同频段系列做低功耗应用。无线模块采用全新一代的ChirpIoT™扩频技术，支持半双工无线通讯，具有高抗干扰性，高灵敏度的特点；支持空中唤醒、无线配置、自动中继、通信密钥、AT指令、IAP升级等功能，支持分包长度设定，可提供定制开发服务。
| 射频参数 | 单位 | EWM290-400R20D | 备注 |
| 最大发射功率 | dBm | 20 | - |

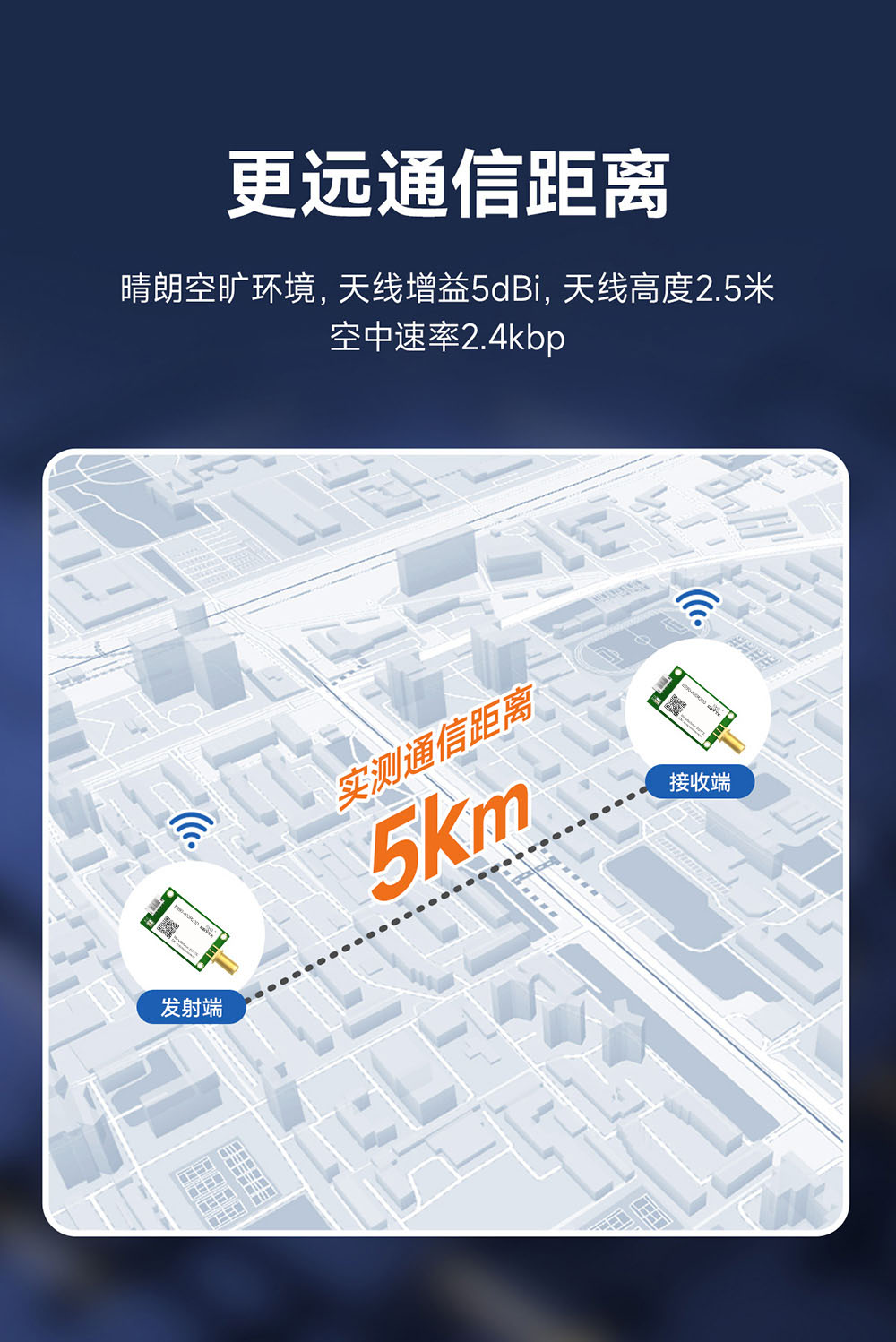

| 参考距离 | km | 5 | 晴朗空旷，天线增益 5dBi，天线高度2.5米，空中速率2.4kbps。 |
| 工作频段 | MHz | 410.125～493.125 | 支持 ISM 频段 |
| 空中速率 | bps | 2.4K～64.5K | 用户编程控制 |
| 电气参数 | 单位 | EWM290-400R20D | 备注 | |
| 工作电压 | V | 4.5～5.5 | ≥5V 可保证输出功率，超过 5.5V 存在烧毁模块的风险。 | |
| 功耗 | 发射电流 | mA | 95 | 瞬时功耗 |
| 接收电流 | mA | 10 | - | |
| 休眠电流 | uA | 590 | - | |
| 温度 | 工作温度 | ℃ | -40～+85 | 工业级设计 |
| 储存温度 | ℃ | -40～+85 | 工业级设计 | |
| 硬件参数 | EWM290-400R20D | 备注 |
| 晶振频率 | 32MHz | 工业级高精度晶振 |
| 调制方式 | LoRa | 新一代 LoRa 调制技术 |
| 接口方式 | PH2.0 | 间距 2.0mm，有预留 2.54mm 孔 |
| 通信接口 | RS485 接口 | - |
| 发射长度 | 240 Byte | 可通过指令设置分包 32/64/128/240 字节发送 |
| 封装方式 | 插针式 | - |
| 缓存容量 | 500Byte | - |
| 天线接口 | SMA-K | 等效阻抗约 50Ω |
| 尺寸 | 38*23mm | ±0.2mm |
| 产品净重 | 7.1g | ±0.2g |

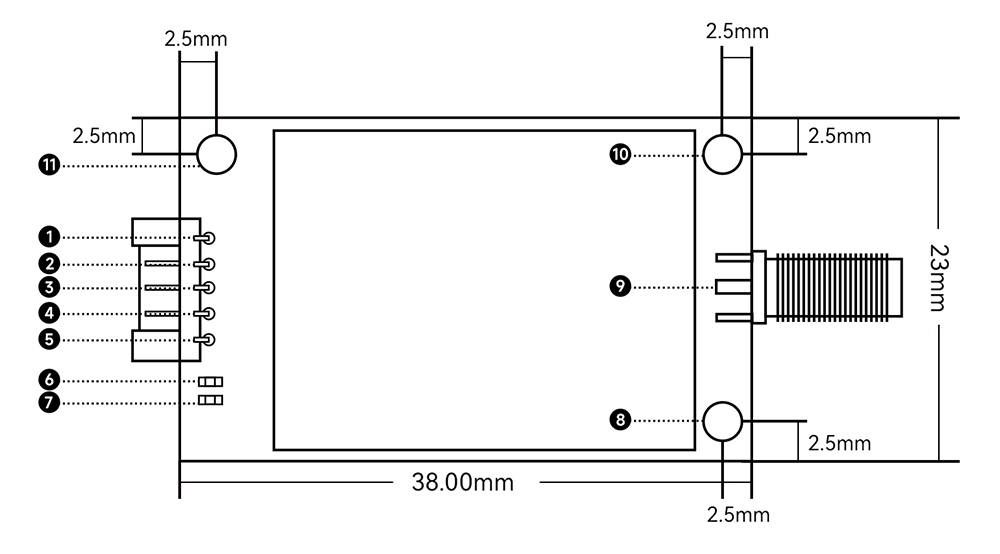

| 引脚序号 | 引脚名称 | 引脚方向 | 引脚用途 |
| 1 | VCC | 输入 | 模块电源正参考，电压范围：4.5～5.5V DC |
| 2 | GND | - | 模块地线 |
| 3 | 485A | 输入/输出 | RS485 接口的 A,外接 RS485 设备的 A |
| 4 | 485B | 输入/输出 | RS485 接口的 B,外接 RS485 设备的 B |
| 5 | STB | 输出 | 本质为 AUX，是模组忙状态指示，详情请见 5.4 章节 STB 详情 |
| 6 | 发送指示灯 | - | 绿色，有数据发送时指示灯闪烁 |
| 7 | 接收指示灯 | - | 蓝色，有数据接收时指示灯闪烁 |
| 8 | 固定孔 | - | 固定孔（直径 2.8mm） |
| 9 | 射频接口 | - | SMA-K，等效阻抗约 50Ω |
| 10 | 固定孔 | - | 固定孔（直径 2.8mm） |
| 11 | 固定孔 | - | 固定孔（直径 2.8mm） |
