发射功率：30dBm
通信距离：10km
空中速率：2.4k～62.5kbps
产品尺寸：26*16mm 产品重量：5.8±0.05g
产品简介：E290-400T30S是全新一代的无线模块，基于磐启微PAN3060射频芯片的UART无线串口模块，具有多种传输方式，工作在(410.125～493.125MHz）频段，采用扩频技术ChirpIoT™，TTL电平输出。无线模块采用全新一代的 ChirpIoT™扩频技术，支持半双工无线通讯，具有高抗干扰性，高灵敏度的特点；支持空中唤醒、无线配置、自动中继、通信密钥、AT指令、IAP升级等功能，支持分包长度设定，可提供定制开发服务。
| 射频参数 | 单位 | 描述 | 备注 |
| 最大发射功率 | dBm | 30 | - |
| 接收灵敏度 | dBm | -133~-135 | 空中速率为2.4kbps |
| 参考距离 | m | 10k | 晴朗空旷，天线增益5dBi，天线高度2.5米，空中速率2.4kbps。 |
| 工作频段 | MHz | - | |
| 空中速率 | bps | 2.4K~62.5K | 用户编程控制 |
| 阻塞功率 | dBm | 10 | 近距离使用有烧毁风险 |
| 发射长度 | Btye | 240 | 可通过指令设置分包32/64/128/240 字节发送 |
| 缓存容量 | Btye | 500 | - |
| 电气参数 | 单位 | 描述 | 备注 | ||
| 工作电压 | V | 3.3～5.5 | ≥5V 可保证输出功率，超过5.5V 存在烧毁模块的风险。 | ||
| 通信电平 | V | 3.3V | 使用 5V TTL 有风险烧毁 | ||
| 功耗 | 发射电流 | mA | 610 | 固定负载瞬时功耗，天线测量结果有所不同 | |
| 接收电流 | DCDC 模式 | mA | 13 | - | |
| LDO 模式 | 16 | ||||
| 休眠电流 | uA | 3 | 软件关断 | ||
| 温度 | 工作温度 | ℃ | -40～+85 | 工业级设计 | |
| 储存温度 | ℃ | -40～+85 | 工业级设计 | ||
| 硬件参数 | 描述 | 备注 |
| 晶振频率 | 32MHz | 工业级高精度晶振 |
| 调制方式 | ChirpIoT™ | 新一代 ChirpIoT™调制技术 |
| 接口方式 | 1.27mm邮票孔 | |
| 通信接口 | UART串口 | TTL 电平 |
| 封装方式 | 贴片式 | - |
| 天线接口 | IPEX/邮票孔 | 等效阻抗约 50Ω |

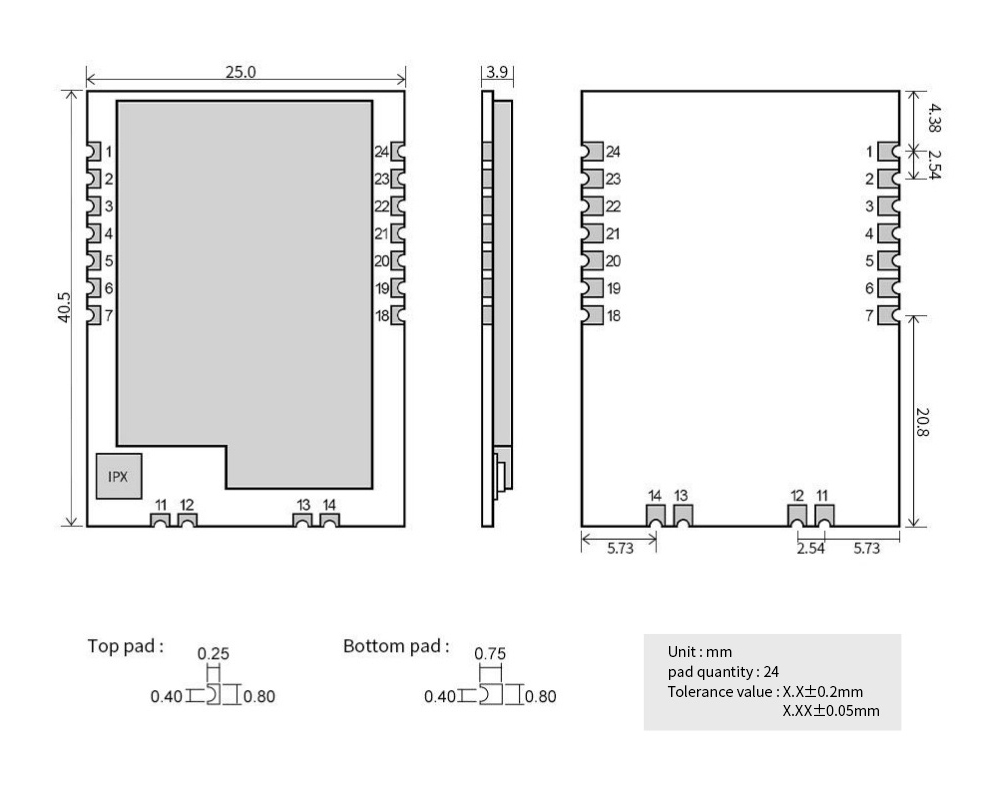

| 尺寸 | 40.5*25mm | ±0.2mm |
| 产品净重 | 5.8g | ±0.05g |
| 引脚序号 | 引脚名称 | 引脚方向 | 引脚用途 |
| 1 | GND | 输入 | 模块地线 |
| 2 | VCC | 输入 | 模块电源正参考，电压范围：3.3～5.5V DC |
| 3 | AUX | 输出 | 用于指示模块工作状态；用户唤醒外部 MCU，上电自检初始化期间输出低电平；（可以悬空） |
| 4 | TXD | 输出 | TTL 串口输出，连接到外部 RXD 输入引脚； |
| 5 | RXD | 输入 | TTL 串口输入，连接到外部 TXD 输出引脚； |
| 6 | M1 | 输入（极弱上拉） | 和 M0 配合，决定模块的 4 种工作模式（不可悬空，如不使用可接地） |
| 7 | M0 | 输入（极弱上拉） | 和 M1 配合，决定模块的 4 种工作模式（不可悬空，如不使用可接地） |
| 11 | ANT | 输出 | 天线接口（高频信号输出，50 欧姆特性阻抗） |
| 12 | GND | - | 固定地 |
| 13 | GND | - | 固定地 |
| 14 | GND | - | 固定地 |
| 18 | NC | - | SWCLK 程序加载时的时钟引脚（悬空，用户无需连接） |
| 19 | NC | - | SWDIO 程序加载时的数据引脚（悬空，用户无需连接） |
| 20 | NC | - | GPIO/RS485_EN |
| 21 | NC | - | MCU_VDD 程序下载的电源脚（悬空，用户无需连接） |
| 22 | RESET | 输入 | 模组复位脚 |
| 23 | GND | 输入 | 固定地 |
| 24 | NC | - | 空脚 |
