发射功率：20dBm
通信距离：5km
产品尺寸：10*10mm
产品简介：E290-400MM20S是基于磐启微新一代国产LORA芯片PAN3060为核心自主研发的超小体积并适用于433MHz、470MHz贴片式ChirpIoT™扩频无线模块。由于采用PAN3060为模块核心，抗干扰性能与通信距离得到了进一步提升。由于其采用全新的ChirpIoT™调制技术，在抗干扰性能、通信距离都远超现在的FSK、GFSK调制方式的产品。该模块主要针对智能家庭、无线抄表、科研和医疗以及中远距离无线通信设备，使用工业级高精度32MHz晶振。无线模块属于纯射频收发模块，需要使用MCU驱动或使用专用的SPI调试工具。

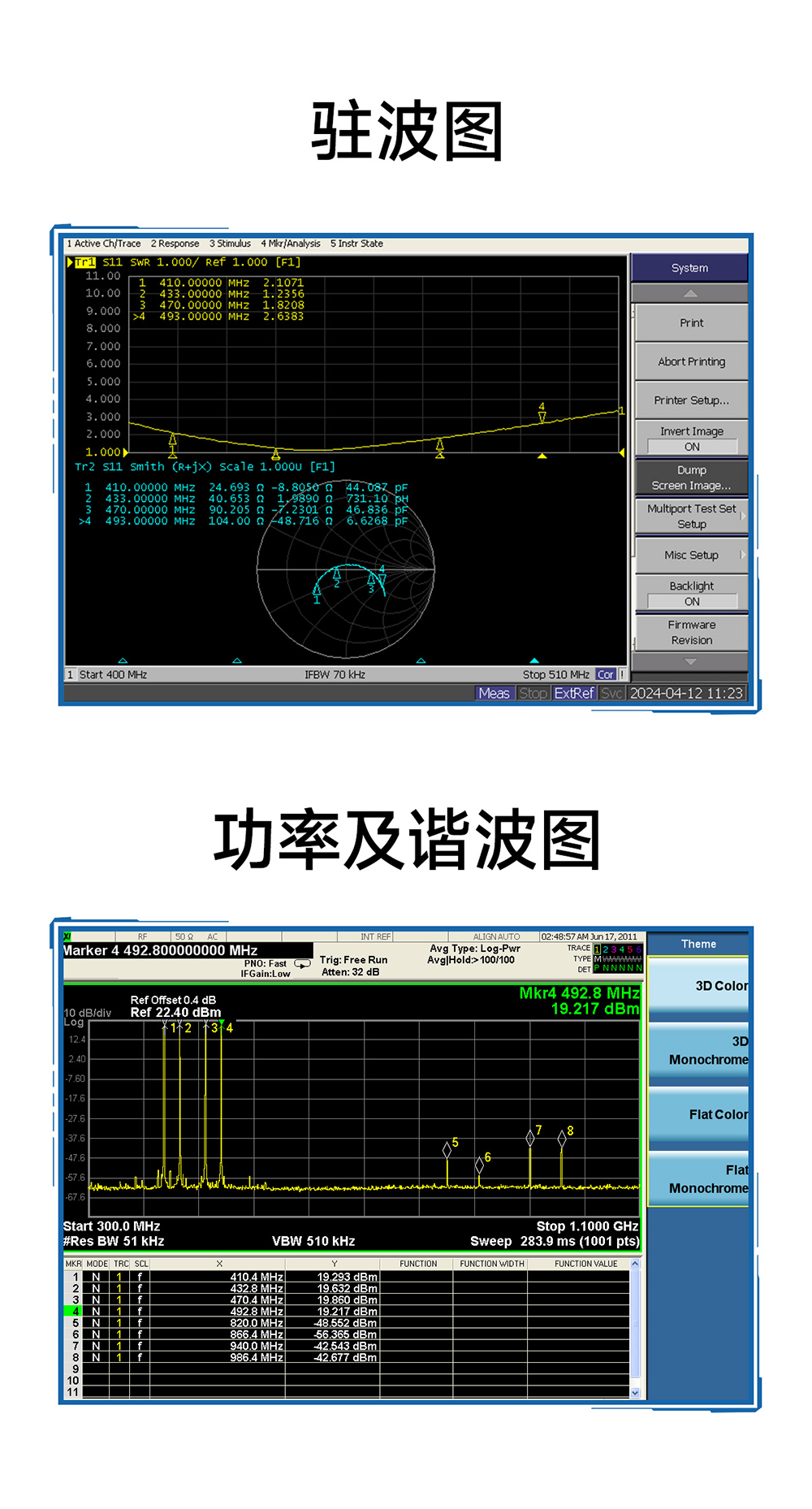

| 射频参数 | 性能 | 备注 | ||
| 最小值 | 典型值 | 最大值 | ||
| 工作频段（MHz） | 410 | 433/470/490 | 493 | 支持 ISM 频段 |
| 发射功率（dBm） | 19 | 20 | 20 | 软件可调，需用户自行开发设置 |
| 阻塞功率（dBm） | - | 10 | - | 近距离使用烧毁概率较小 |
| 空中速率（bps） | 0.5K | - | 59.99K | 用户编程控制 |
| 参考距离（Km） | - | 5 | - | 晴朗空旷，天线增益 5dBi，天线高度 2.5 米，空中速率 2.4kbps |
| 主要参数 | 性能 | 备注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 工作电压(V) | 1.8 | 3.3 | 3.6 | LDO 模式，≥3V 可保证输出功率，超过 3.6V 永久烧毁模块。 | |
| 2 | 3.3 | 3.6 | DC-DC 模式，≥3V 可保证输出功率，超过 3.6V 永久烧毁模块。 | ||
| 通信电平(V) | - | 3.3 | - | 使用5V TTL，有风险烧毁 | |
| 功耗 | 发射电流（mA) | - | 120 | - | 瞬时功耗 |
| 接收电流（mA) | - | 8.2 | - | LDO 模式 | |
| - | 4.1 | - | DC-DC 模式 | ||
| 休眠电流（μA） | - | 0.2 | 软件关断 | ||
| 工作温度（℃) | -40 | - | 85 | 工业级设计 | |
| 硬件参数 | 参数值 | 备注 |
| 封装方式 | 贴片式 | - |
| FIFO | 256Byte | 单次发送最大长度 |
| 调制方式 | ChirpIoT™ | 新一代 ChirpIoT™调制技术 |
| 接口方式 | 邮票孔 | 间距 1.27mm |
| 通信接口 | SPI/IIC | 参考 SPI 速率为 3M |
| 外形尺寸 | 10* 10*2.5 mm | |
| 产品净重 | 0.5g 士 0.02g | |
| 射频接口 | 邮票孔 | 等效阻抗约 50Ω |
| 引脚序号 | 引脚名称 | 引脚方向 | 引脚用途 |
| 1 | DCDC_IND | 内部 DCDC 输出，连接外部串联电感，参考推荐电路 | |
| 2 | DCDC_FB | 内部 DCDC 反馈输入，DCDC 模式与 VDD123 相连，参考推荐电路 | |
| 3 | VDD123 | 电源 | 模拟电源，DCDC 模式连接 VFB，非 DCDC 模式连接总电源 |
| 4 | VCC | 电源 | 模块电源，电压范围 1.8V~3.6V |
| 5 | GND | 模块地 | |
| 6 | TXEN | 输出 | 用于发送切换控制，与内部 GPIO0 相连，可以悬空 |
| 7 | RXEN | 输出 | 用于接收切换控制，与内部 GPIO10 相连，可以悬空 |
| 8 | GND | 模块地 | |
| 9 | GND | 模块地 | |
| 10 | ANT | 输出/输入 | 射频天线，理论输出阻抗 50Ω |
| 11 | GND | 模块地 | |
| 12 | GND | 模块地 | |
| 13 | CAD | 输出 | CAD 中断引脚，与内部 GPIO11 相连 |
| 14 | DIO3 | 与内部 GPIO3 相连 | |
| 15 | IRQ | 输出 | 射频中断引脚，与内部 GPIO1 相连 |
| 16 | MOSI | 输入 | SPI 数据输入信号，IIC 数据引脚 |
| 17 | MISO | 输出 | SPI 数据输出信号 |
| 18 | SCK | 输入 | SPI 时钟输入引脚，IIC 时钟输入引脚 |
| 19 | NSS | 输入 | SPI 片选信号，IIC 模式下恒为高 |
| 20 | NRST | 输入 | 复位引脚 |
