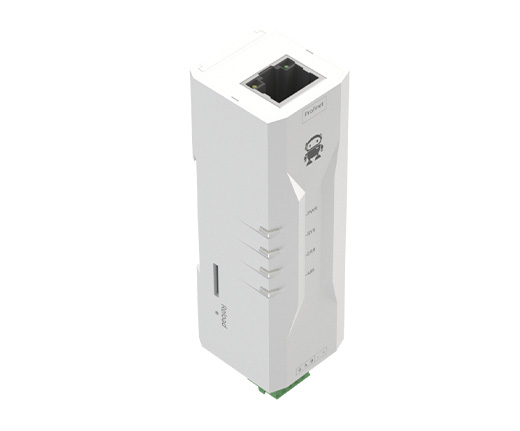

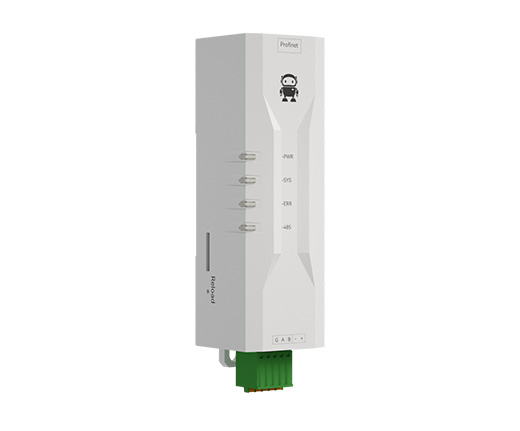

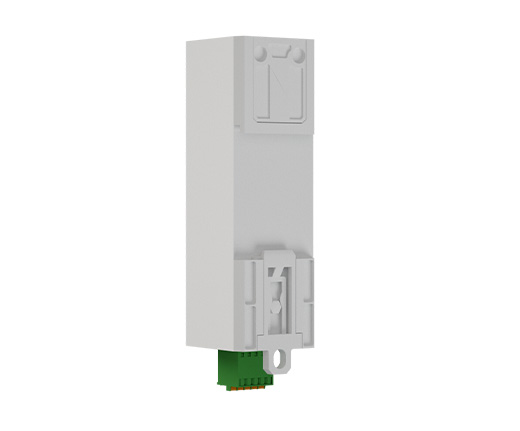

PN1-D11PM Profinet转modbus网关

通信接口:RS485+RJ45

工作电压:DC 8~28V

安装方式:导轨安装

产品尺寸:94*28*27mm 产品重量:40±5g

产品简介:PN1-D11PM是一款Profinet转Modbus RTU网关用于将Modbus数据映射到Profinet。使用GSD文件进行集成,免代码读取、写入Modbus设备,可以快速设置数据并将其传输到PLC中。网关提供1路RS485接口支持32个命令节点。所有Modbus命令以模块形式加载,Profinet、Modbus间的内存映射关系直观,可在STEP 7或博途软件中查询。可加载状态字节查询Modbus设备的连接状态,实时监控设备状态。产品喷涂三防漆,具有“防霉菌”“防潮湿”“防盐雾”等功能。

PN1-D11PM Profinet转modbus网关 (1)
PN1-D11PM Profinet转modbus网关 (2)
PN1-D11PM Profinet转modbus网关 (3)

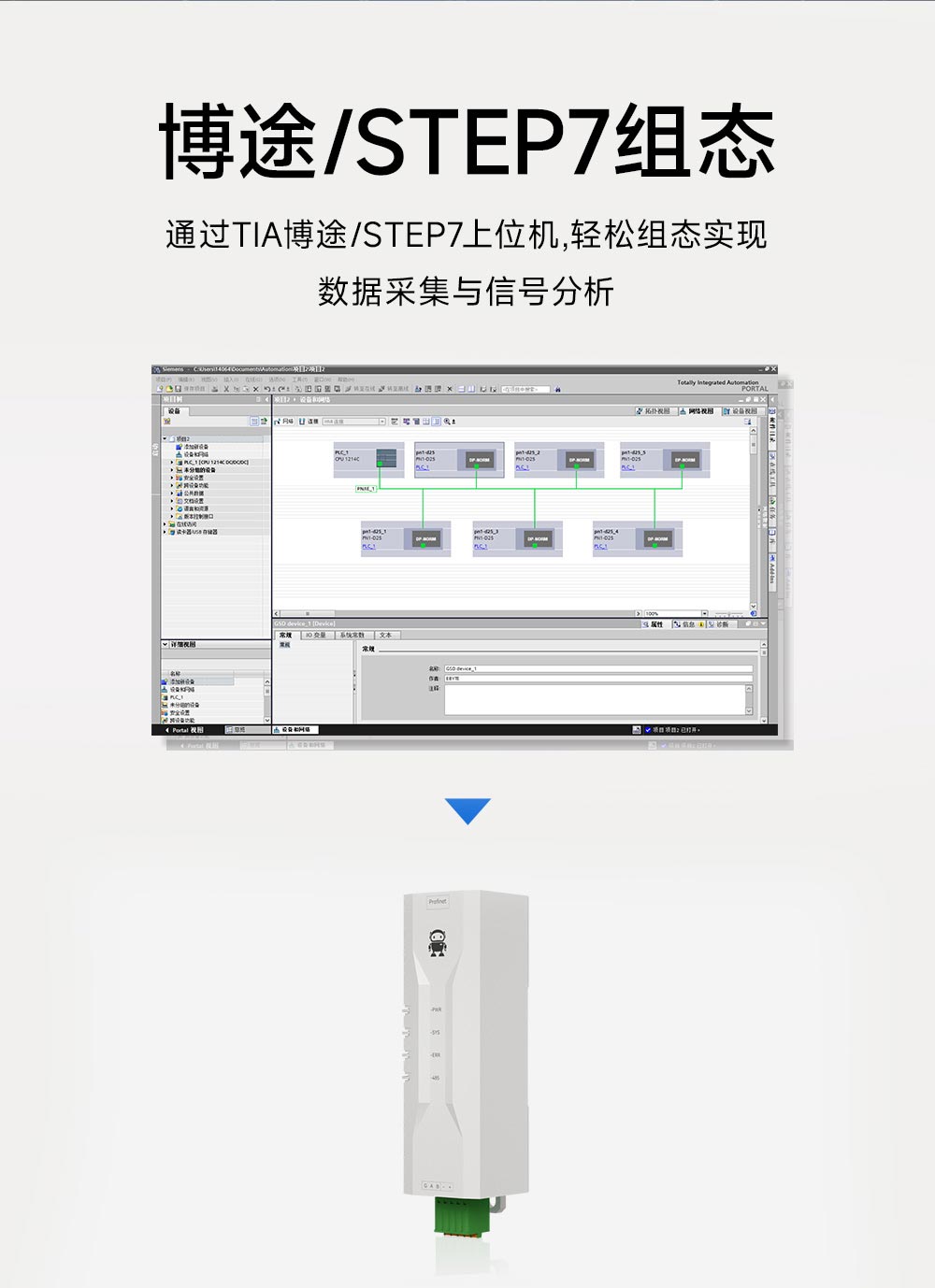

PN1-D11PM Profinet转modbus网关 (4)
PN1-D11PM Profinet转modbus网关 (5)

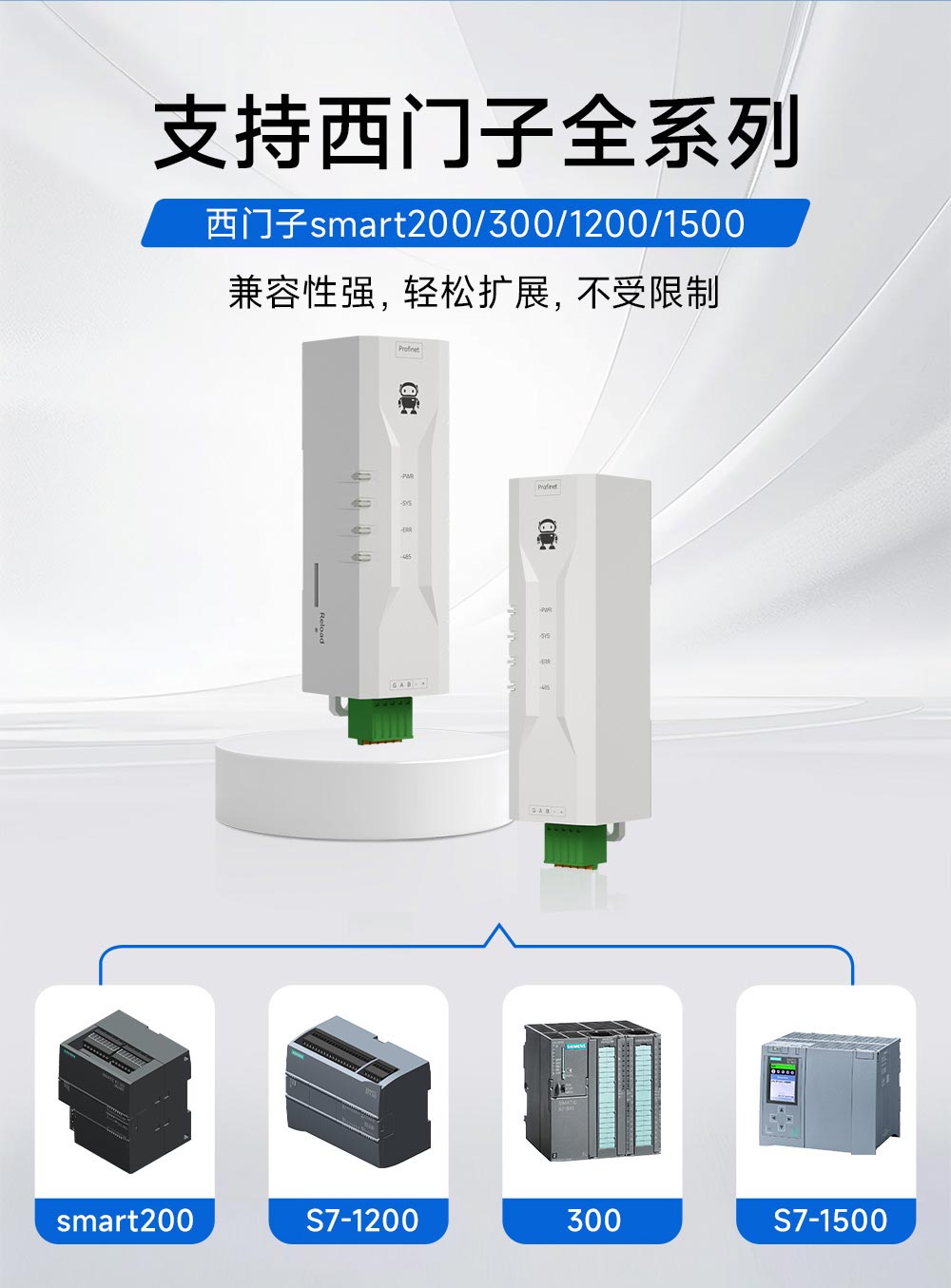

PN1-D11PM Profinet转modbus网关 (6)
PN1-D11PM Profinet转modbus网关 (7)

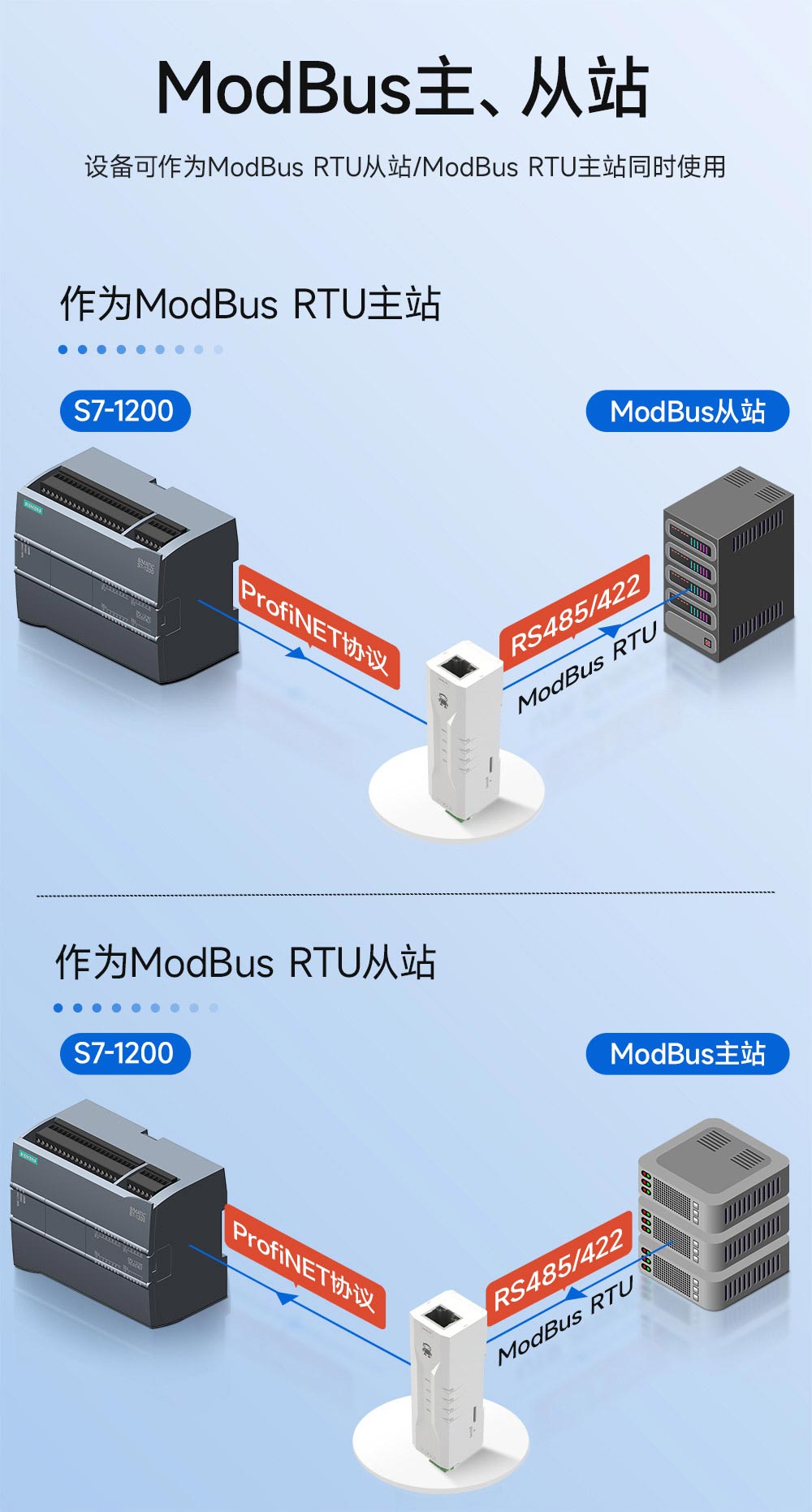

PN1-D11PM Profinet转modbus网关 (8)

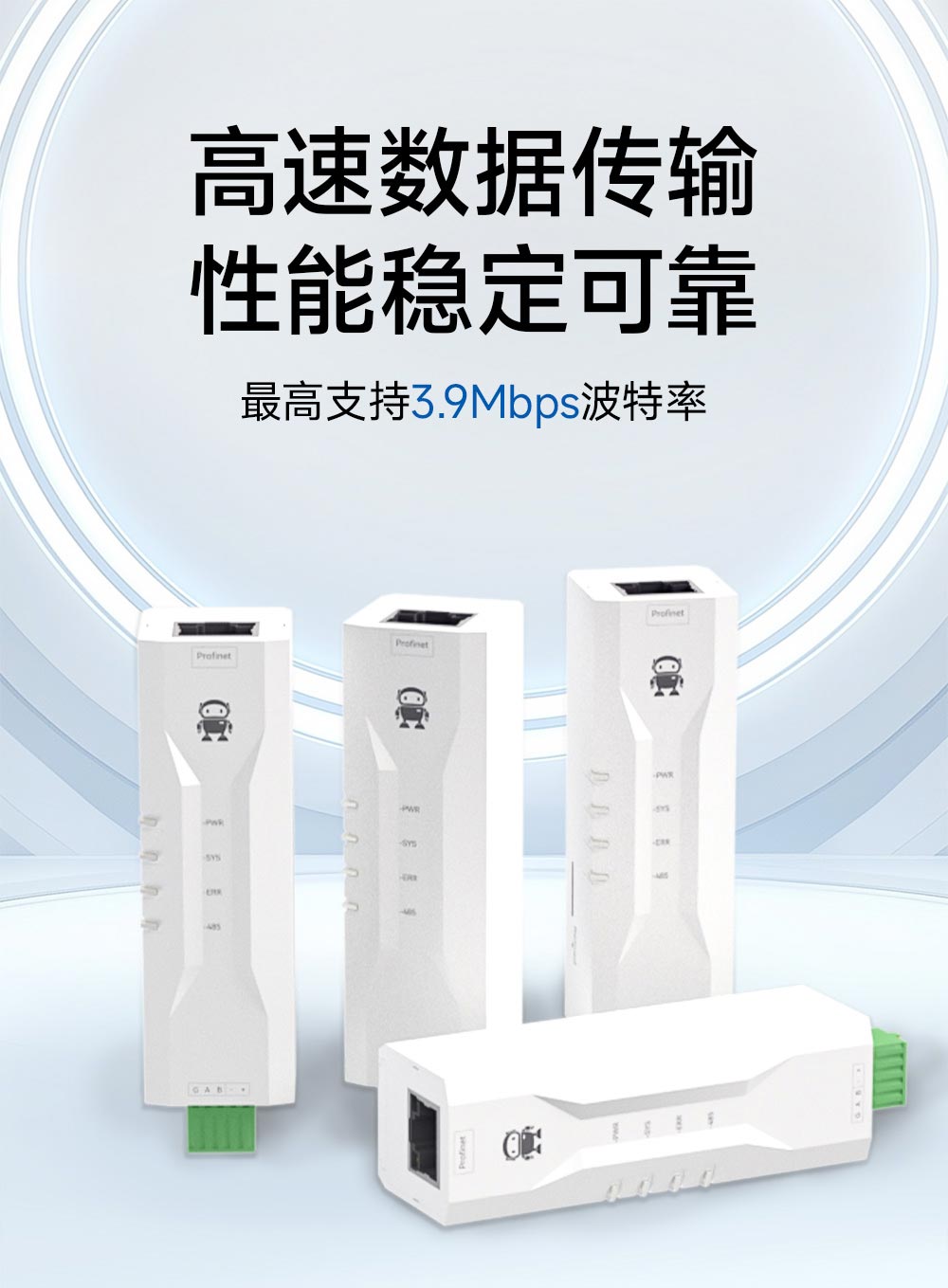

PN1-D11PM Profinet转modbus网关 (9)

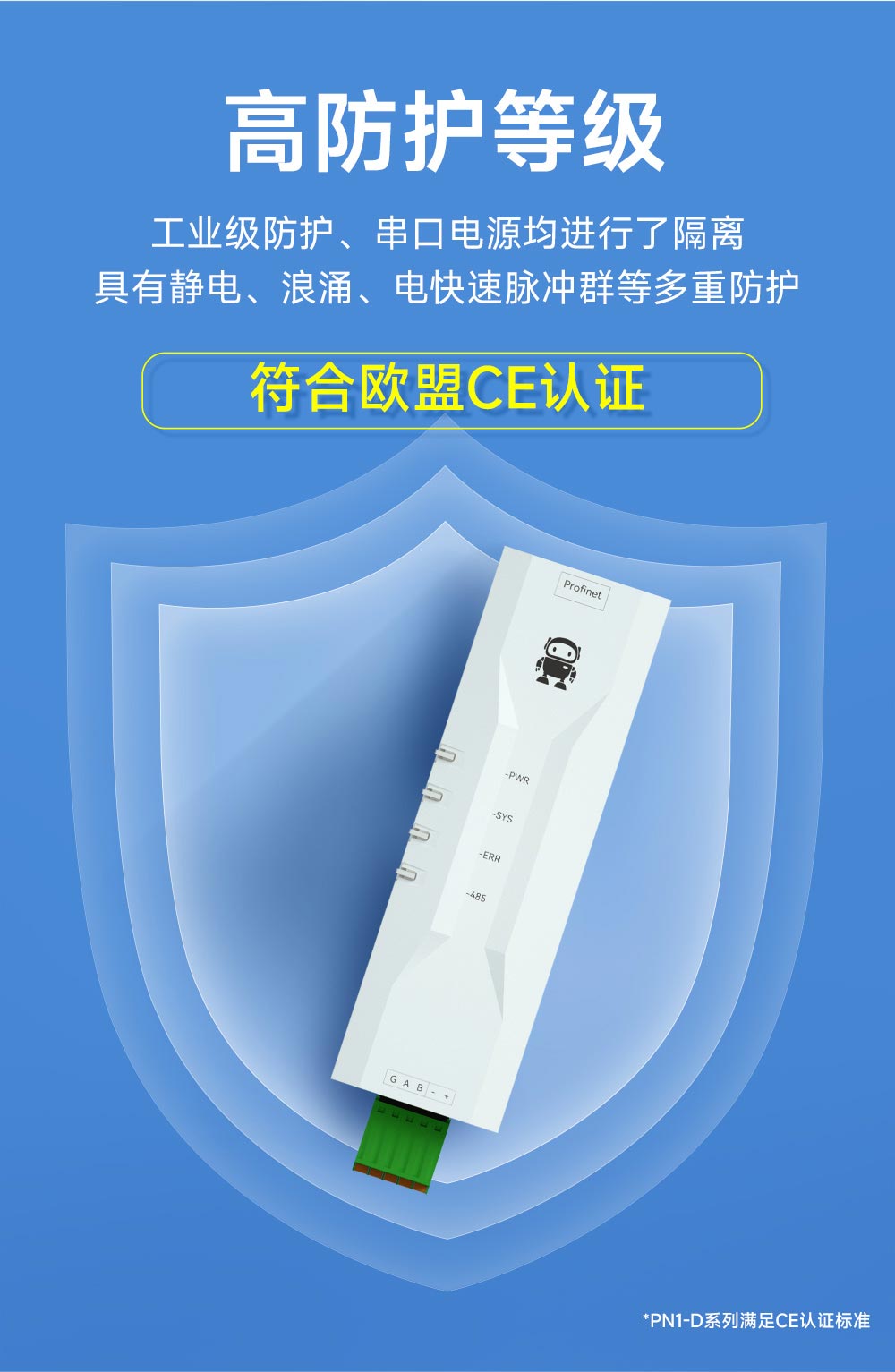

PN1-D11PM Profinet转modbus网关 (10)

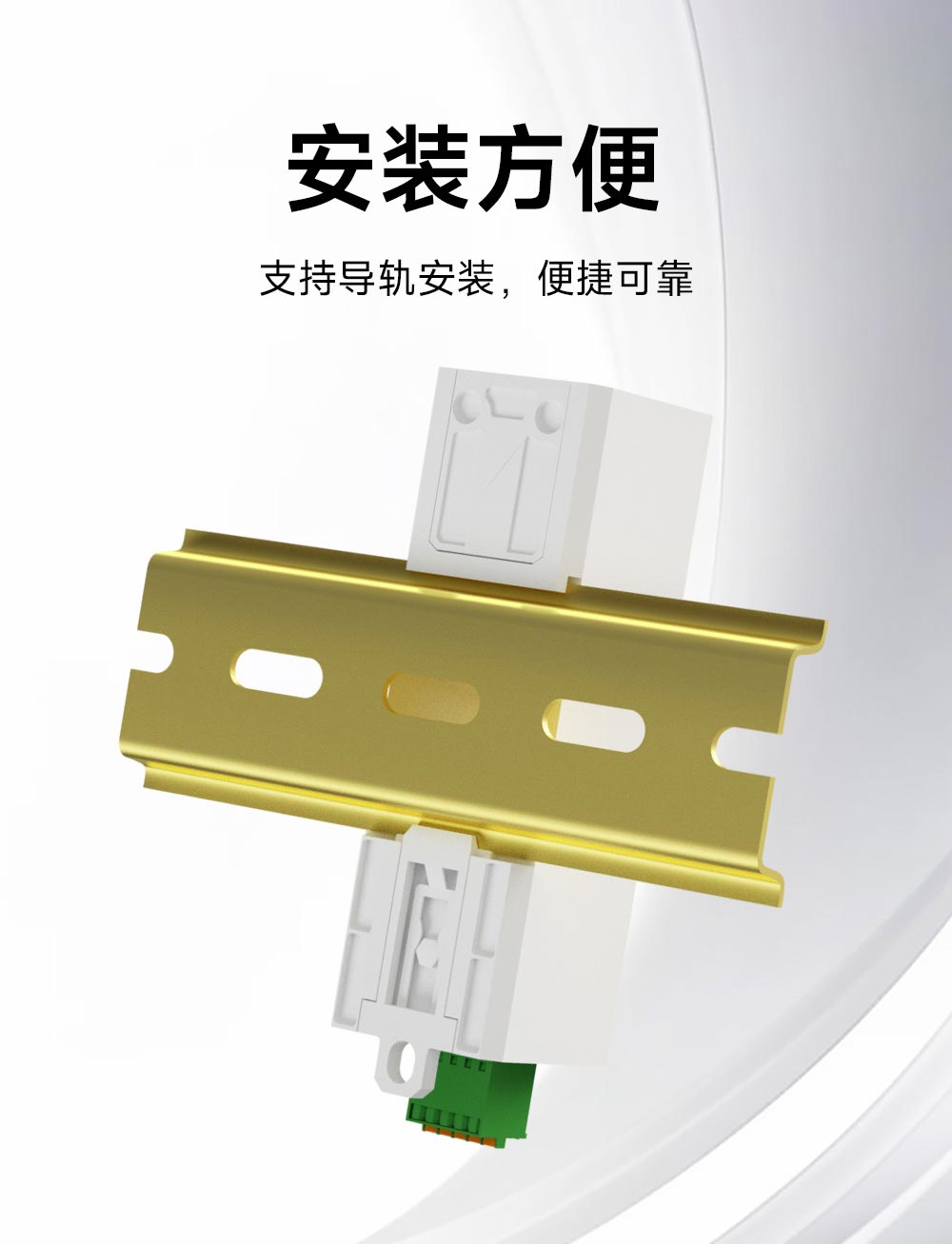

PN1-D11PM Profinet转modbus网关 (11)
PN1-D11PM Profinet转modbus网关 (12)
三防图

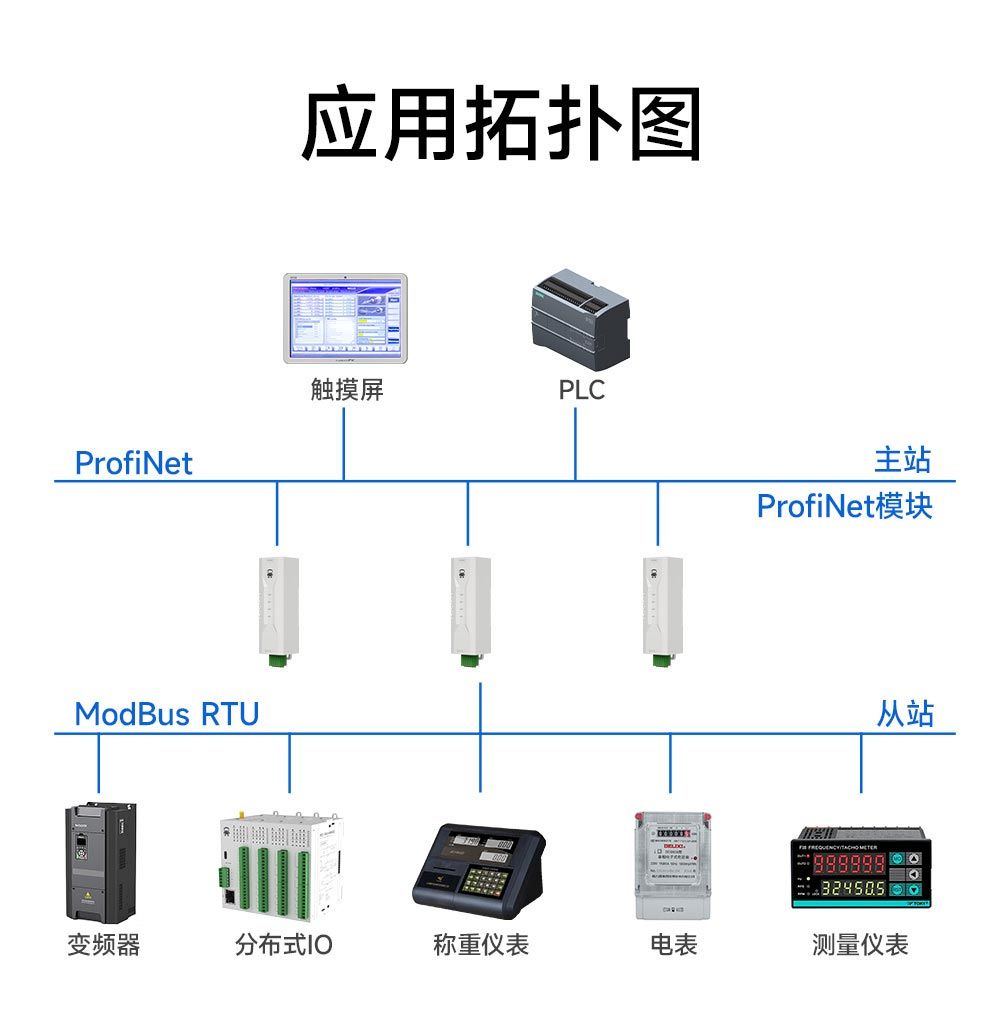

PN1-D11PM Profinet转modbus网关 (13)
PN1-D11PM Profinet转modbus网关 (15)

类别名称参数
电源工作电压

DC 8~28V;带防反接保护

电源指示

PWR红色LED指示灯

功耗

2~3W

网口参数接口类型

RJ45

通讯协议

标准Profinet协议(RT)

最高通讯周期

4ms

通讯带宽

10/100M自适应

RS485串口参数接口类型

RS485(2.54mm弹簧接线端子)

通讯协议

标准Modbus RTU协议

波特率

1200~3.9M bps

通讯格式

数据位:7/8 Bits(默认8)

停止位:1/2 Bits(默认1)

校验: None/Odd/Even(默认None)

工作环境工作温湿度

-40 ~ +85℃、5% ~ 95%RH(无凝露)

存储温湿度

-40 ~ +105℃、5% ~ 95%RH(无凝露)

其他产品尺寸

94mm * 28mm * 27mm (长*宽*高)

产品重量

40 ±5 g

安装方式

标准工业级35mm导轨安装

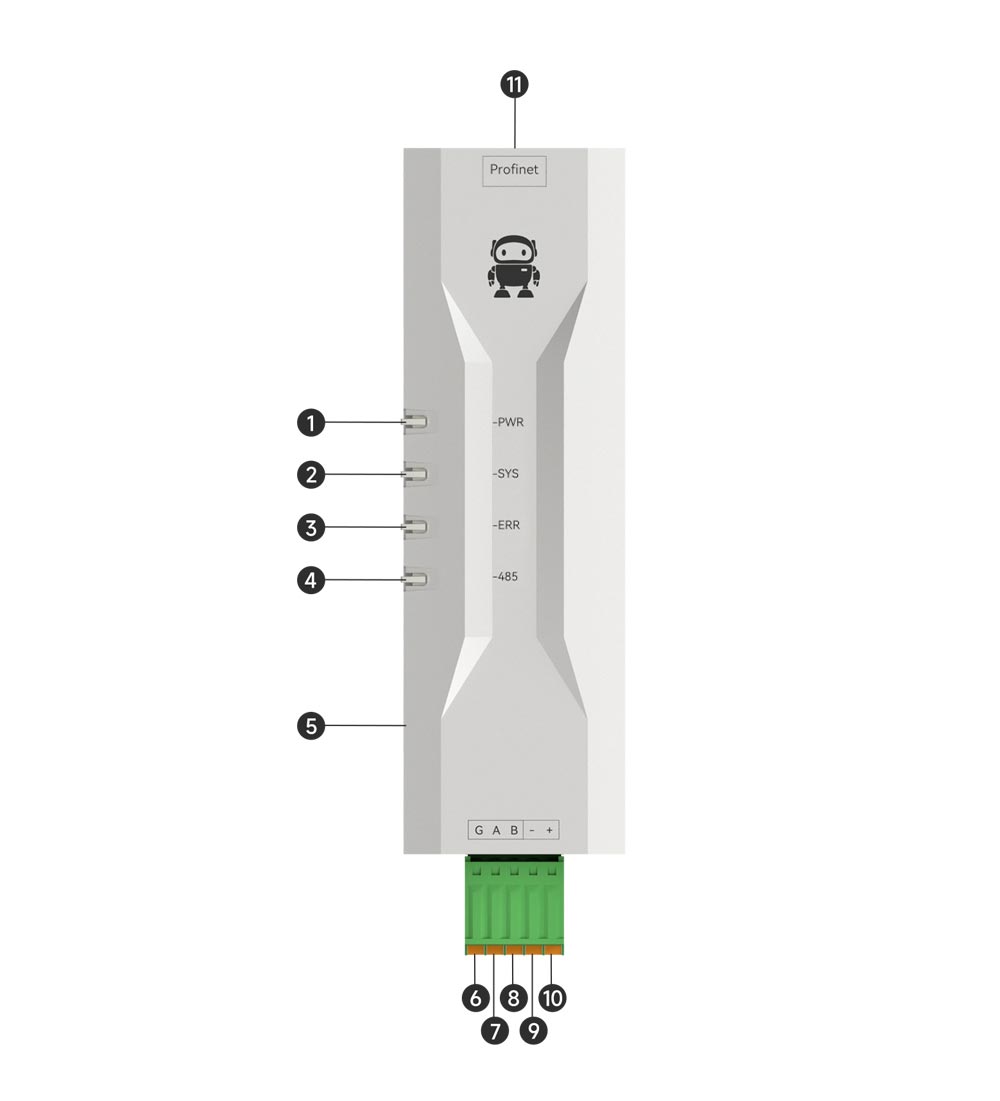

引脚图


序号标签名称说明
1PWR电源指示灯红色LED灯;亮:系统供电正常;灭:系统供电异常
2SYS系统(profinet连接)指示灯蓝色LED灯;亮:profinet建立连接,灭:profinet未建立连接;软件控制闪烁指示灯时,与ERR同时闪烁
3ERR(modbus)通讯错误指示灯红色LED灯;亮:Moodbus通讯异常;灭:Moodbus通讯正常;软件控制闪烁指示灯时,与SYS同时闪烁
4485串口收、发送数据指示灯红/绿双色LED灯; 发送收据:红灯快闪;接收数据:绿灯快闪
5Reload按键恢复出厂:通电状态长按5~10秒松开;
设备重启:通电状态短下<2秒松开;
固件升级:断电状态下按住按键,再通电,设备进入升级模式;
6GRS485 GND接口串口 RS485 GND接口,2.54mm端子
7ARS485 A接口串口 RS485 A接口,2.54mm端子
8BRS485 B接口串口 RS485 B接口,2.54mm端子
9-直流供电电源负极直流(8~28V)电源负极接口,2.54mm端子
10+直流供电电源正极直流(8~28V)电源正极接口,2.54mm端子
11ProfinetPN接口标准RJ45网线接口
