通信接口：RS485+RS422+RJ45
工作电压：DC 8~28V
安装方式：导轨安装
产品尺寸：55*30*80mm 产品重量：130±5g

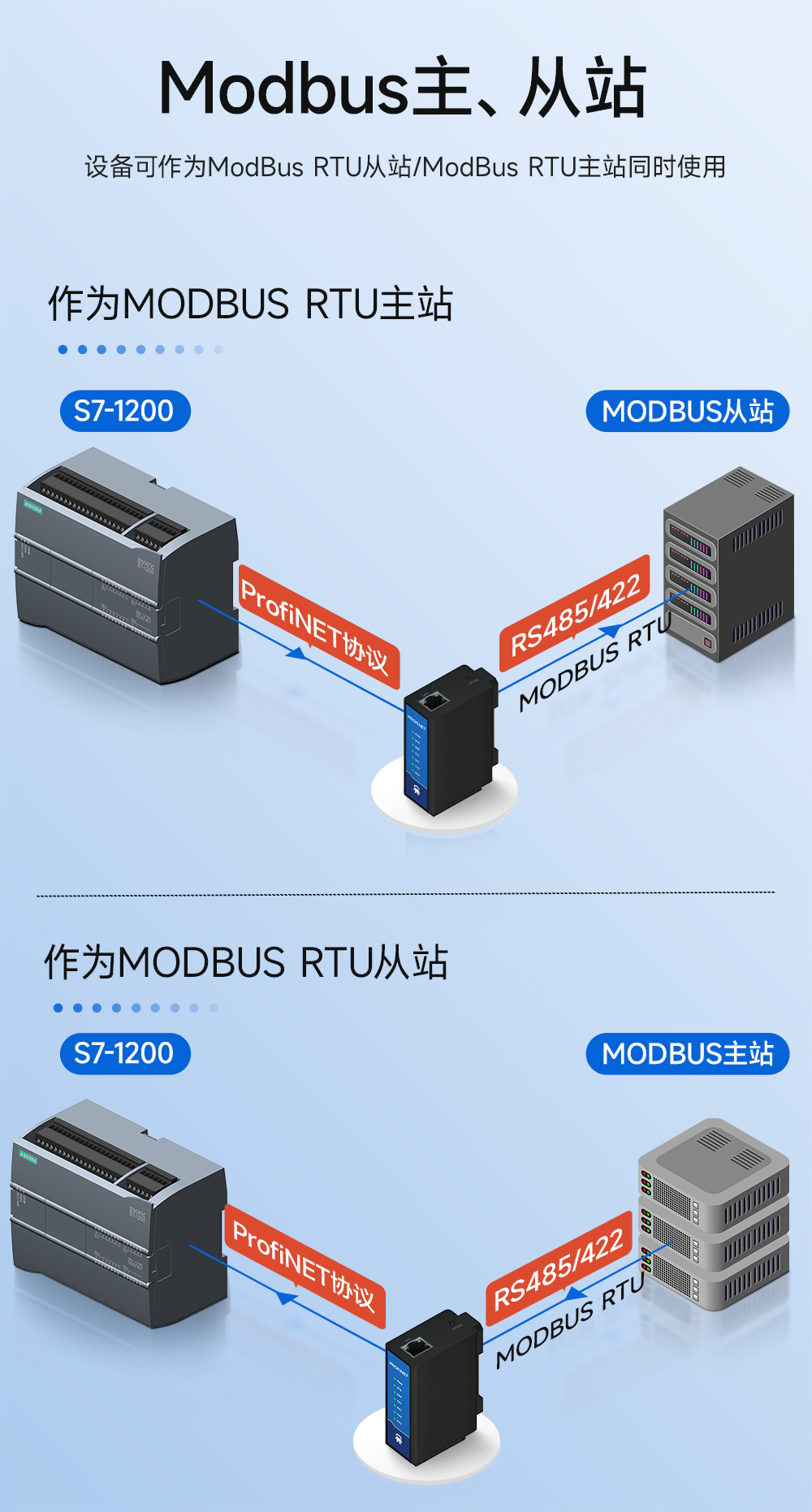

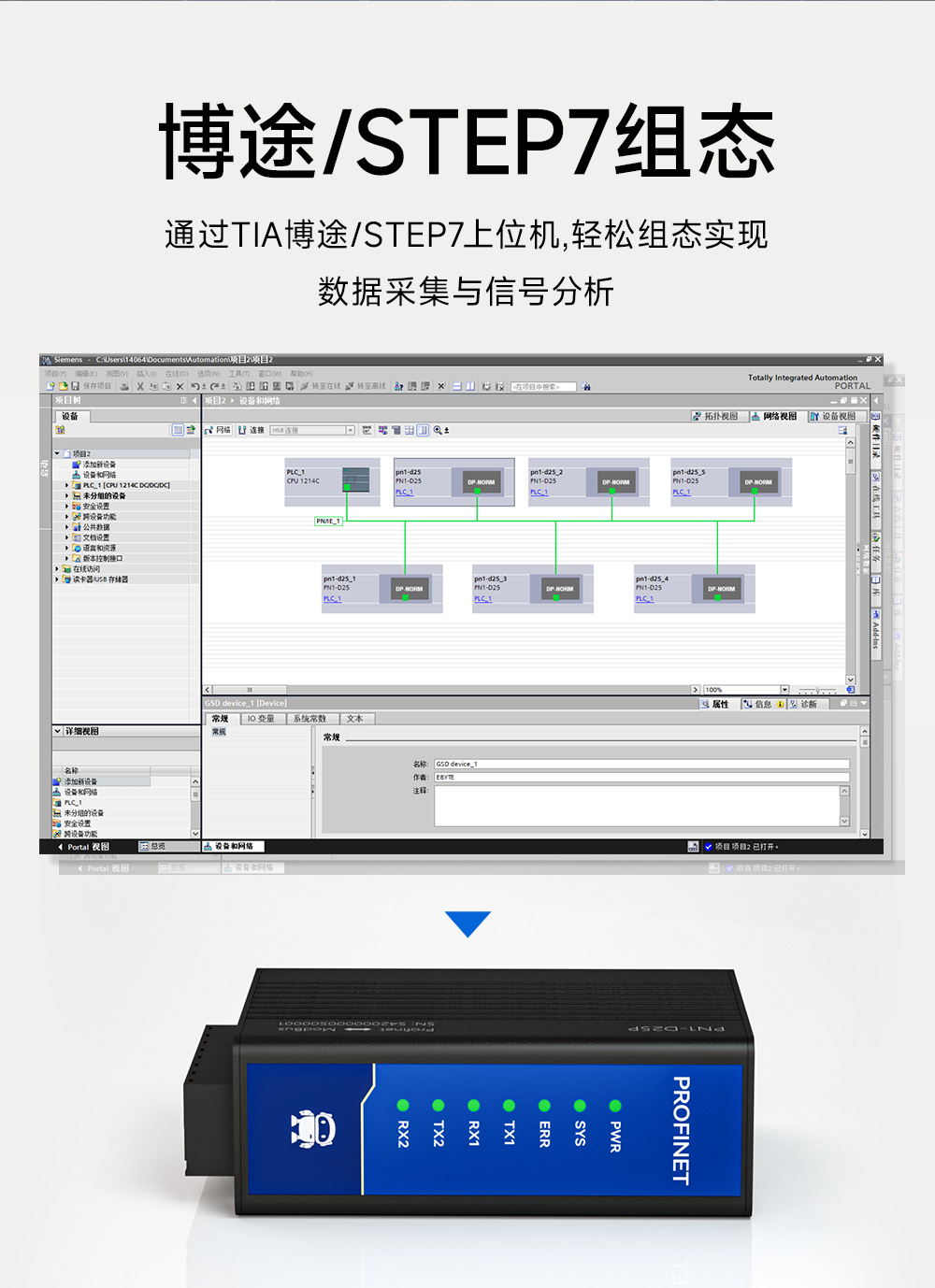

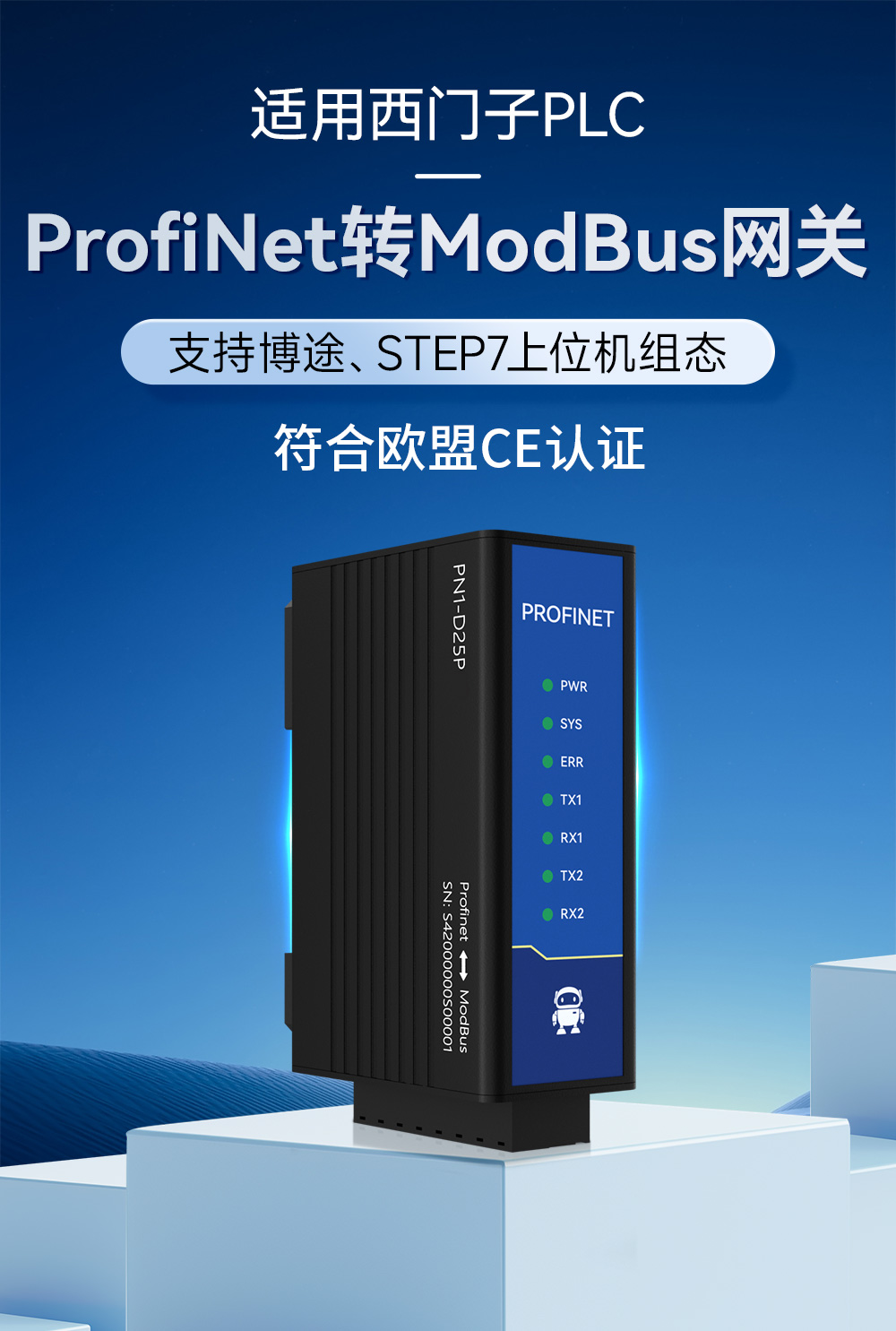

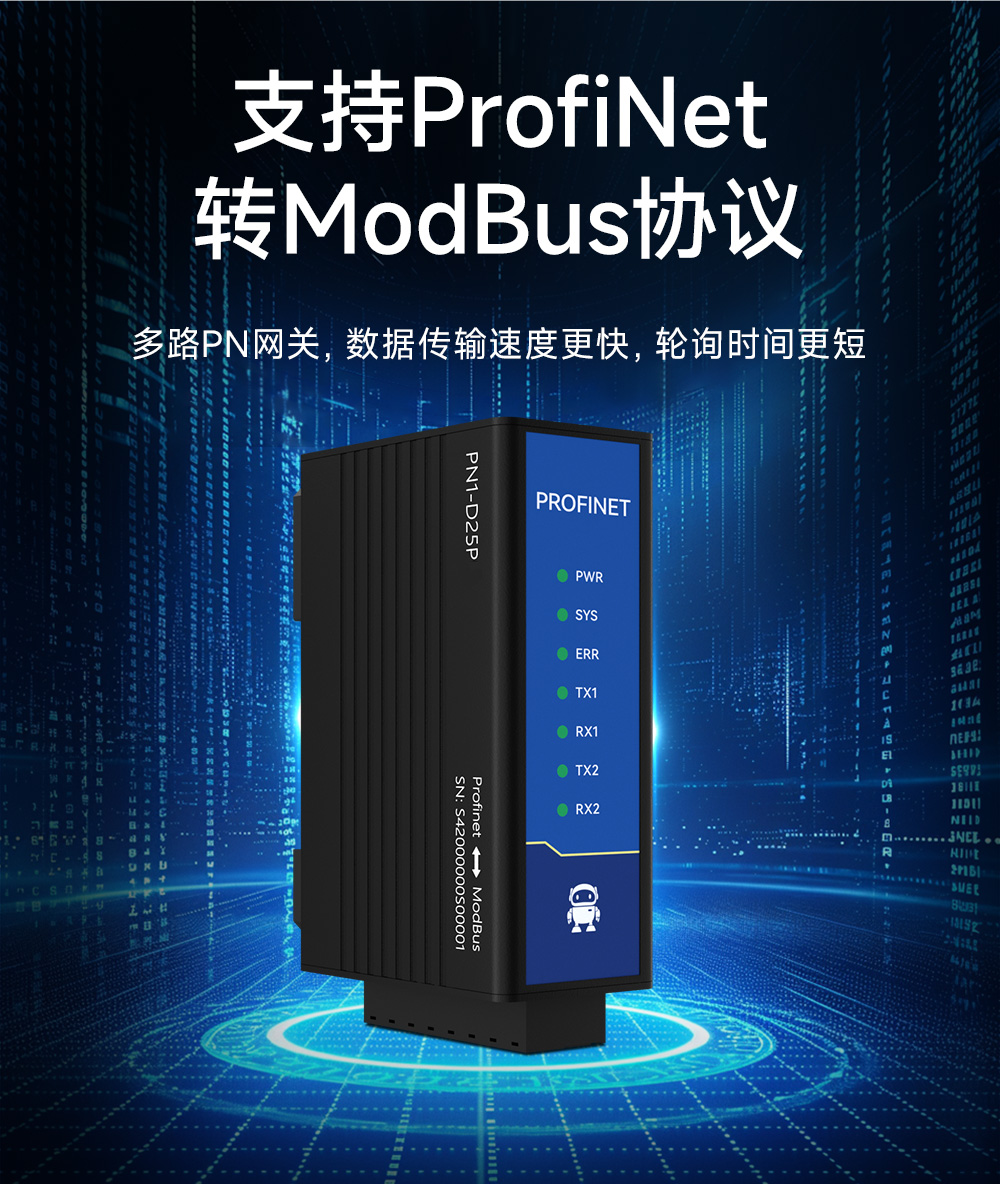

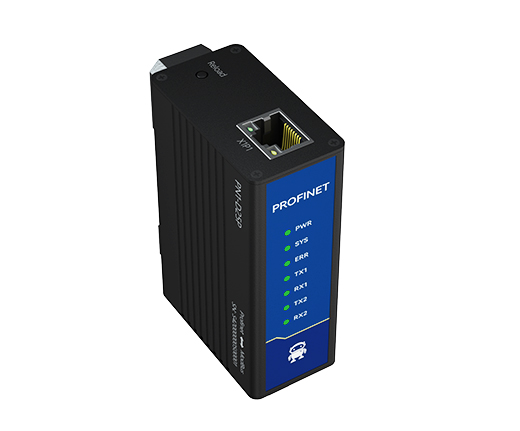

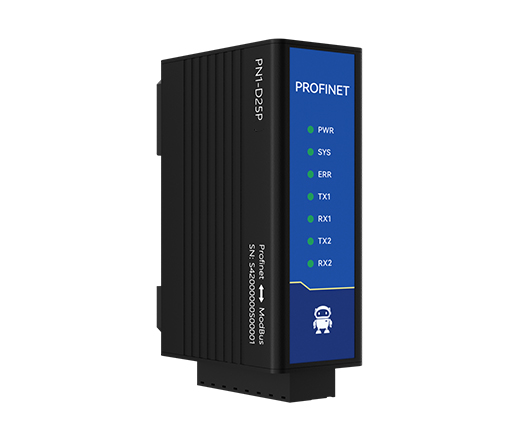

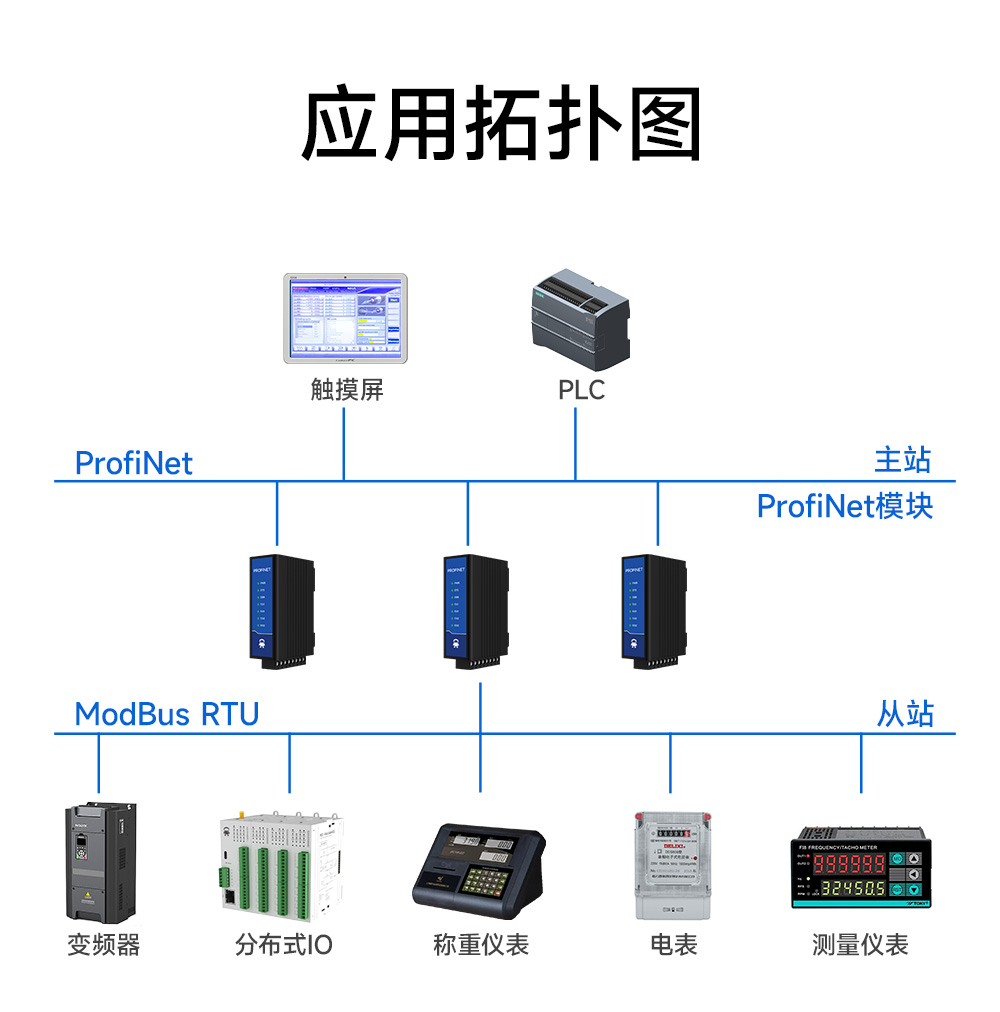

产品简介：PN1-D25是一款Profinet转Modbus RTU网关用于将Modbus数据映射到Profinet。使用GSD文件进行集成，免代码读取、写入Modbus设备，可以快速设置数据并将其传输到PLC中。网关提供1路RS485和1路RS422（兼容RS485）接口各支持32个命令节点，共64个命令节点。所有Modbus命令以模块形式加载，Profinet、Modbus间的内存映射关系直观，可在STEP 7或博途软件中查询。产品喷涂三防漆，具有“防霉菌”“防潮湿”“防盐雾”等功能。
声明：本产品严禁用于军事及生命安全相关场景，违规使用责任由使用人自负
| 类别 | 名称 | 参数 |
| 电源 | 工作电压 | DC 8～28V；带防反接保护 |
| 电源指示 | PWR红色LED指示灯 | |
| 网口参数 | 接口类型 | RJ45 |
| 通讯协议 | 标准Profinet协议（RT） | |
| 最高通讯周期 | 4ms | |
| 通讯带宽 | 10/100M自适应 | |
| RS485串口参数 | 接口类型 | RS485（5.08mm接线端子） |
| 通讯协议 | 标准Modbus RTU协议 | |

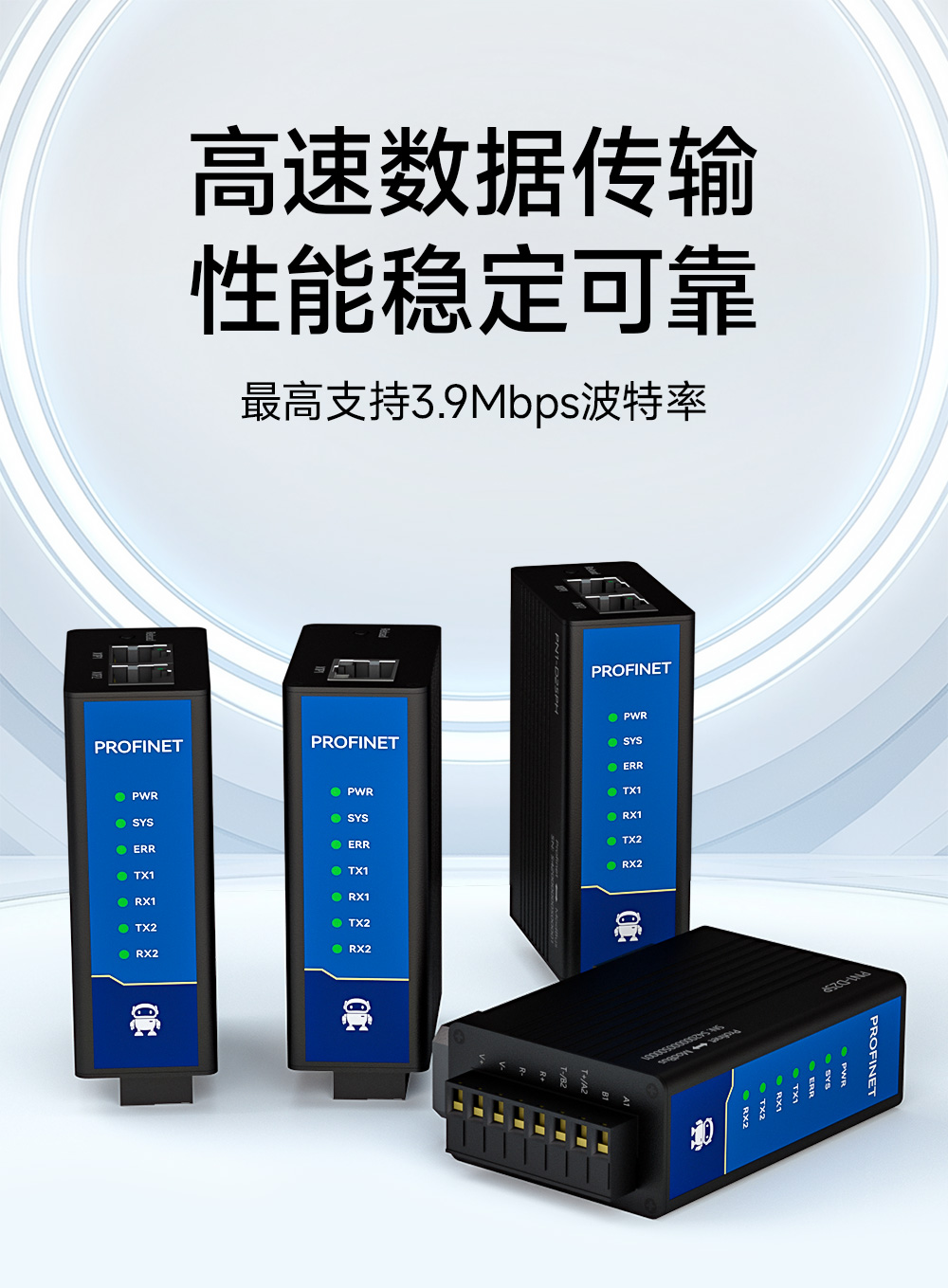

| 波特率 | 1200～3.9M bps | |
| 通讯格式 | 数据位：7/8 Bits（默认8） | |
| 停止位：1/2 Bits（默认1） | ||
| 校验： None/Odd/Even（默认None） | ||
| RS422串口参数 | 接口类型 | RS422（5.08mm接线端子） |
| 通讯协议 | 标准Modbus RTU协议 | |
| 波特率 | 1200～3.9M bps | |
| 通讯格式 | 数据位：7/8 Bits（默认8） | |
| 停止位：1/2 Bits（默认1） | ||
| 校验： None/Odd/Even（默认None） | ||
| 工作环境 | 工作温湿度 | -40 ～ +85℃、5% ～ 95%RH（无凝露） |
| 存储温湿度 | -40 ～ +105℃、5% ～ 95%RH（无凝露） | |
| 其他 | 产品尺寸 | 55mm * 30mm * 80mm (长*宽*高) |
| 产品重量 | 115 ± 5 g（单网口）；130 ± 5 g（双网口） | |
| 安装方式 | 标准工业级35mm导轨安装 |
声明：本产品严禁用于军事及生命安全相关场景，违规使用责任由使用人自负

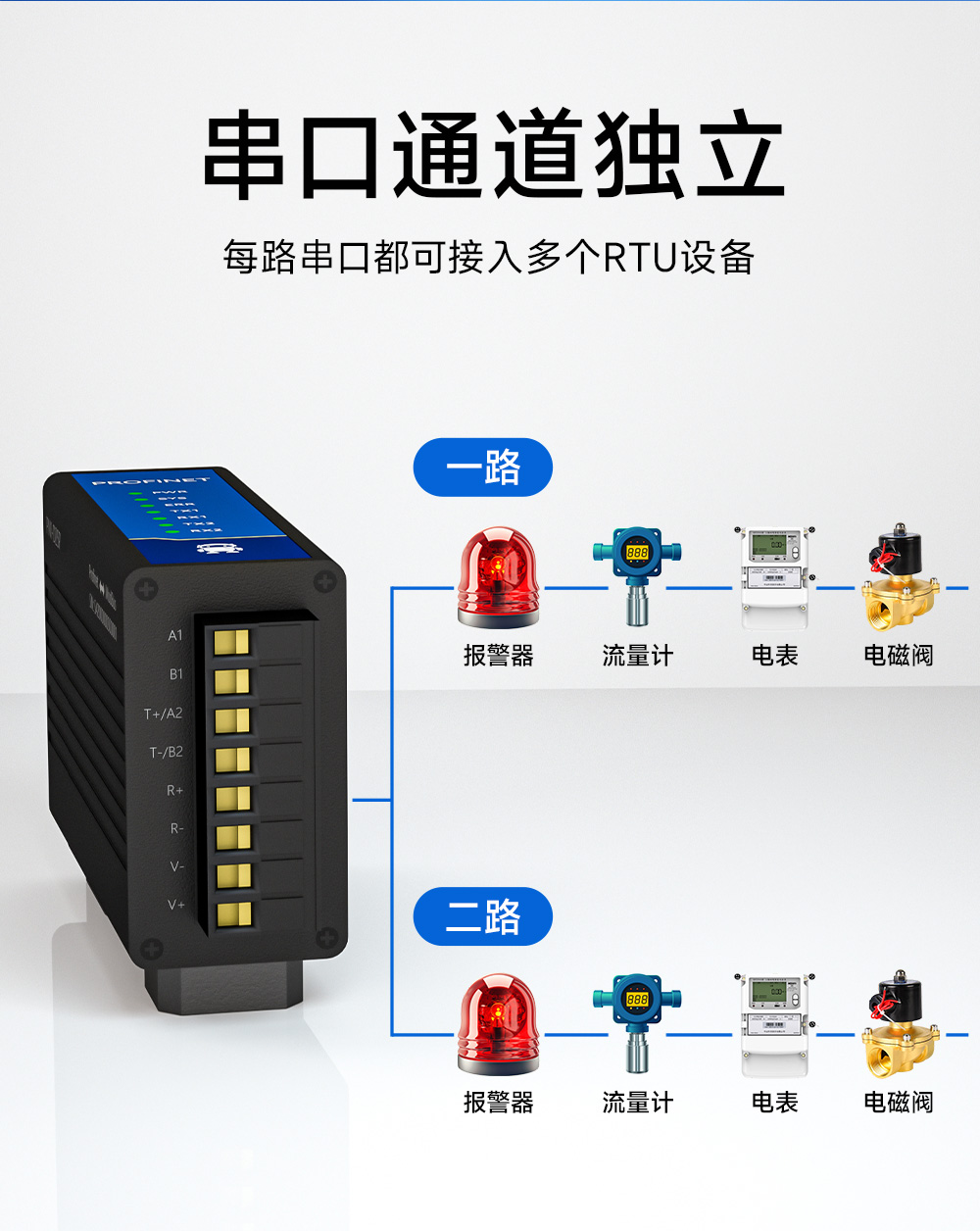

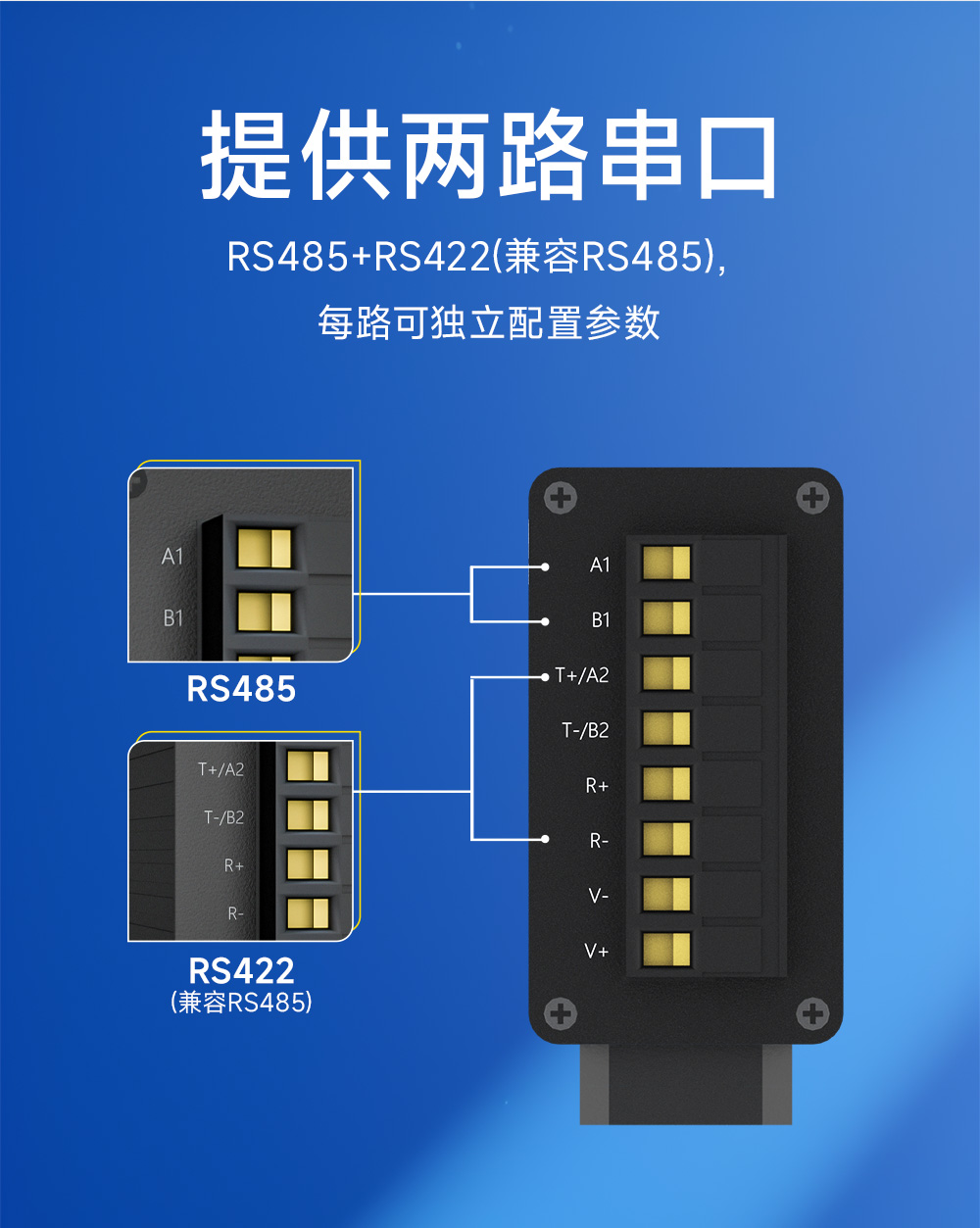

| 标签 | 名称 | 说明 |
| A1 | RS485 A1 接口 | 串口 1 RS485 A1 接口,5.08mm 端子 |
| B1 | RS485 B1 接口 | 串口 1 RS485 B1 接口,5.08mm 端子 |
| T+/A2 | RS422 T+接口/RS485 A2 接口 | 串口 2 RS422 T+接口/RS485 A2 接口,5.08mm 端子 |
| T-/B2 | RS422 T-接口/RS485 B2 接口 | 串口 2 RS422 T-接口/RS485 B2 接口,5.08mm 端子 |
| R+ | RS422 R+接口 | 串口 2 RS422 R+接口,5.08mm 端子 |
| R- | RS422 R-接口 | 串口 2 RS422 R-接口,5.08mm 端子 |
| V- | 直流供电电源负极 | 直流（8～28V）电源负极接口,5.08mm 端子 |
| V+ | 直流供电电源正极 | 直流（8～28V）电源正极接口,5.08mm 端子 |
| X1P1 | 网口 1 | 标准 RJ45 网线接口 |
| Reload | 按键 | 恢复出厂：通电状态长按 5～10 秒松开； 设备重启：通电状态短下＜2 秒松开； 固件升级：断电状态下按住按键，再通电，设备进入升级模式； |
