通信接口：TTL
工作电压：3.3V
产品尺寸：24*19mm
产品重量：3±1g

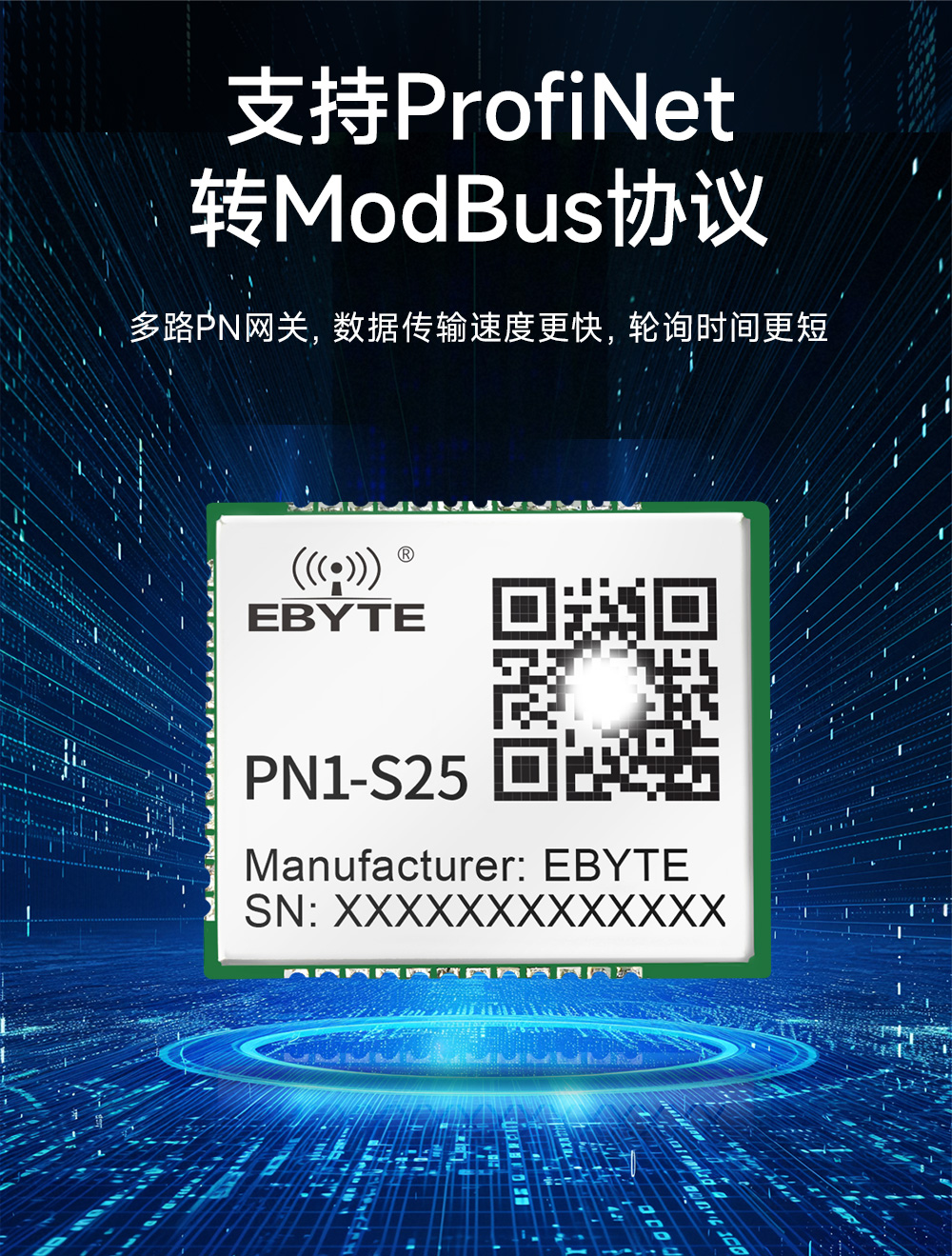

产品简介：PN1-S25无线模块一款专为工业通信设计的Profinet转Modbus RTU网关模组。用于将Modbus数据映射到Profinet。使用GSD文件进行集成，免代码读取、写入Modbus设备，可以快速设置数据并将其传输到PLC中。所有Modbus命令以模块形式加载，Profinet、Modbus间的内存映射关系直观，可在STEP 7或博途软件中查询。可加载状态字节查询Modbus设备的连接状态，实时监控设备状态。支持Modbus RTU（主/从）协议。
| 类别 | 名称 | 参数 |
| 电源 | 工作电压 | 3.3V±0.2V |
| 工作电流 | 峰值：125mA | |
| 待机：93mA | ||
| 通讯电平 | 3.3V | |
| 封装 | 封装 | 1.27mm邮票孔 |
| 网络参数 | 通讯协议 | 标准Profinet协议（RT） |
| 最高通讯周期 | 4ms | |
| 通讯带宽 | 10/100M自适应 | |
| 串口参数 | 通讯协议 | 标准Modbus RTU协议 |
| 波特率 | 1200～3.9M bps | |
| 通讯格式 | 数据位：7/8 Bits（默认8） | |
| 停止位：1/2 Bits（默认1） | ||
| 校验： None/Odd/Even（默认None） | ||
| 工作环境 | 工作温湿度 | -40 ～ +85℃、5% ～ 95%RH（无凝露） |
| 存储温湿度 | -40 ～ +105℃、5% ～ 95%RH（无凝露） | |
| 其他 | 产品尺寸 | 24.0mm * 19.0mm * 3.2mm (长*宽*高) |
| 产品重量 | 3 ±1 g | |
| 安装方式 | 标准工业级35mm导轨安装 |
| 序号 | 引脚丝印 | 描述 |
| 1 | NC | 悬空 |
| 2 | TXD2 | 串口发送数据，TTL 电平通讯电压仅支持3.3V |
| 3 | RXD2 | 串口接收数据，TTL 电平通讯电压仅支持3.3V |
| 4 | RXD2_LED | 串口2有数据接收时输出翻转，默认输出高电平，接收数据时输出25Hz方波 |
| 5 | TX2_EN | 串口2发送指示引脚，串口发送数据时置高，常态为低；该引脚可作为RS485芯片使能控制引脚 |
| 6 | TXD2_LED | 串口2有数据发送时输出翻转，默认输出高电平，接收数据时输出25Hz方波 |
| 7 | RXD1_LED | 串口1有数据接收时输出翻转，默认输出高电平，接收数据时输出25Hz方波 |
| 8 | TXD1_LED | 串口1有数据发送时输出翻转，默认输出高电平，接收数据时输出25Hz方波 |
| 9 | ERR_LED | （Modbus）通讯错误指示，拉低：Modbus通讯异常；置高：Modbus通讯正常；组态软件控制闪烁指示灯时，与SYS同时翻转电平 |
| 10 | SYS_LED | 系统（PN连接），拉低：profinet建立连接，置高：profinet未建立连接；组态软件控制闪烁指示灯时，与ERR同时翻转电平 |
| 11 | NC | 悬空 |
| 12 | GND | 公共接地端，电源负端输入 |
| 13 | GND | 公共接地端，电源负端输入 |
| 14 | VCC | 电源正输入，支持3.3V 输入 |
| 15 | VCC | 电源正输入，支持3.3V 输入 |
| 16 | NC | 悬空 |
| 17 | NC | 悬空 |
| 18 | NRST | 默认内部拉高，拉低（约100ms）模块重启； |
| 19 | RELOAD | 恢复出厂引脚，内部弱上拉，可外接复位按键，低电平持续5~10s左右恢复出厂设置；低电平持续0.5s-2s重启模块；断电状态下拉低，再通电，设备进入升级模式； |
| 20 | NC | 悬空 |
| 21 | LINK_LED | 10M PHY 指示灯，PHY 协商成功后拉低，有数据收发时闪烁； |
| 22 | SPD_LED | 100M PHY 指示灯，PHY 协商成功后拉低，有数据收发时闪烁； |
| 23 | GND | 公共接地端，电源负端输入 |
| 24 | GND | 公共接地端，电源负端输入 |
| 25 | RX_N | 以太网接收 RX-信号 |
| 26 | RX_P | 以太网接收 RX+信号 |
| 27 | TX_N | 以太网发送 TX-信号 |
| 28 | TX_P | 以太网发送 TX+信号 |
| 29 | NC | 悬空 |
| 30 | WDI | 模块工作指示，该引脚在模块正常工作后会持续输出方波（1K-1MHZ） |
| 31 | TXD1 | 串口发送数据，TTL 电平通讯电压仅支持3.3V |
| 32 | RXD1 | 串口接收数据，TTL 电平通讯电压仅支持3.3V |
| 33 | NC | 悬空 |
| 34 | TX1_EN | 串口1发送指示引脚，串口发送数据时置高，常态为低；该引脚可作为RS485芯片使能控制引脚 |
| 35 | NC | 悬空 |
| 36 | GND | 公共接地端，电源负端输入 |
| 产品 型号 | 通讯协议 | 网口接口类型 | 串口接口类型 | 供电电压 V | 产品尺寸 mm | 产品特点 | 技术 手册 | 样品 购买 |
|---|---|---|---|---|---|---|---|---|
| PN1-S25-TB | Profinet | RJ45 | Tpye-C、RS485 | DC 5 | 88*40*16.5 | Profinet网关模组开发测试底板 | ||
| PN1-S25 | Profinet | RJ45 | 1.27mm 邮票孔接口 | DC 3.3 | 24*19*3.2 | TTL电平转网口，Profinet转Modbus RTU网关模组 | ||
| PN1-D25P | Profinet | RJ45 | RS485+RS422(兼容RS485使用) | DC 8～28 | 55*30*80 | Profinet转Modbus | ||
| PN1-D25PH | Profinet | 2*RJ45 | RS485+RS422(兼容RS485使用) | DC 8～28 | 55*30*80 | Profinet转Modbus |
