E108-D01 多模卫星定位终端

串口规格:标准RS-485接口

通讯协议:Modbus RTU

定位系统:BDS/GPS/GLONASS/GALILEO/QZSS/SBAS

天线接口:SMA(外螺纹内孔)

尺寸大小:96.5*50*31.4mm

产品重量:102±0.1g

产品简介:E108-D01是一款支持多种定位制式的定位终端(GPS、北斗、GLONASS、伽利略等),响应快速、定位精准。

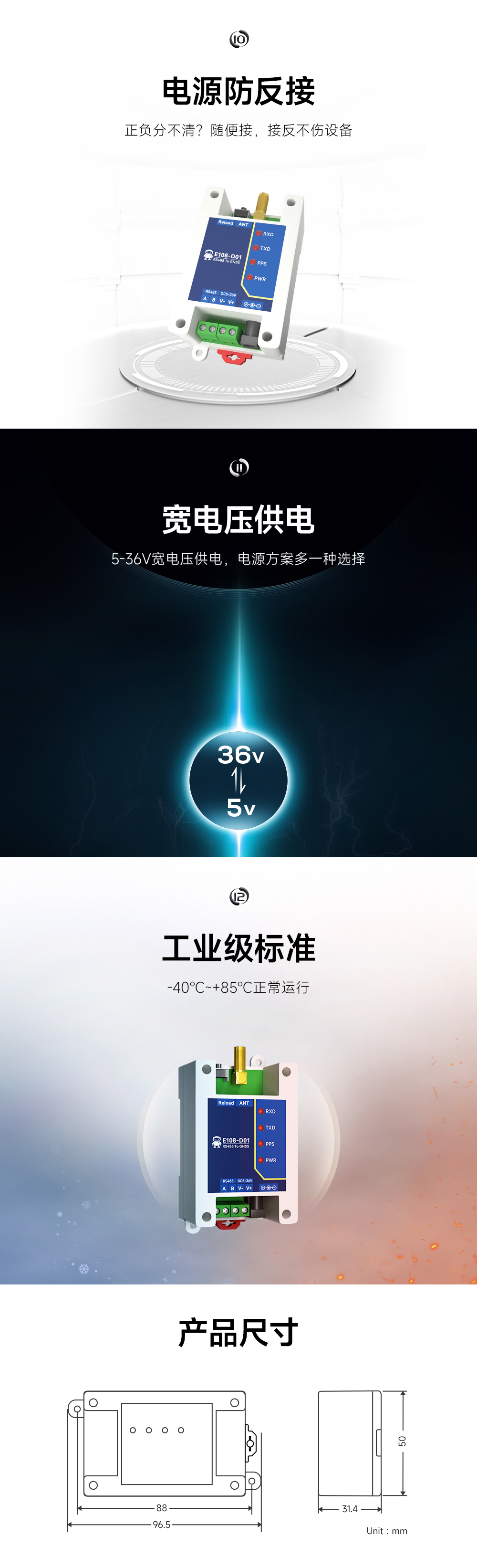

多模卫星定位终端_01
多模卫星定位终端_02
多模卫星定位终端_03
多模卫星定位终端_导轨安装

序号
参数名称参数值
1供电电压
5V~36V DC
2串口规格标准 RS-485 接口
3波特率范围
1200-115200bps
4通讯协议

Modbus RTU

5支持的定位系统

BDS/GPS/GLONASS/GALILEO/QZSS/SBAS

6用户配置通过 Modbus RTU 修改寄存器,重启生效
7天线接口SMA(外螺纹内孔)
8尺寸大小96.5mm*50mm*31.4mm
9平均重量
63± 5g
10 工作温度
40 ~ +85℃,工业级
11工作湿度10% ~ 90%,相对湿度,无冷凝

引脚


序号
标识名称功能说明
1出厂按键

长按 5-10s 有效,恢复设备地址与波特率参数为出厂参数;出厂参数:设备地址为 1,串口参数 9600/8/无校验/1

2ANT

SMA 天线接口,需使用 GPS 有源天线

3

RXD指示灯

接受指示灯,从 RS485 总线接收数据时闪烁

4

TXD指示灯

发送指示灯,向 RS485 总线发送数据时闪烁

5

PPS秒脉冲指示灯

定位无效时常亮;定位有效后,每秒闪烁一次

6

PWR指示灯

电源指示灯,上电常亮

7DC_IN

电源接口,5~36V DC 母座(内针直径 2.0mm,孔径 6.4mm)

8电源接口

3.81mm 凤凰端子电源输入正极(上),电源输入负极(下),5~36V

DC,不可与插座同时供电

9RS-485 接口

RS485 总线的 B(上),RS485 总线的 A(下)
