接口类型：RS485/网口
工作频率：868MHz
发射功率：33dBm
通信距离：2km
尺寸大小：84*82*25mm 产品重量：126±1g

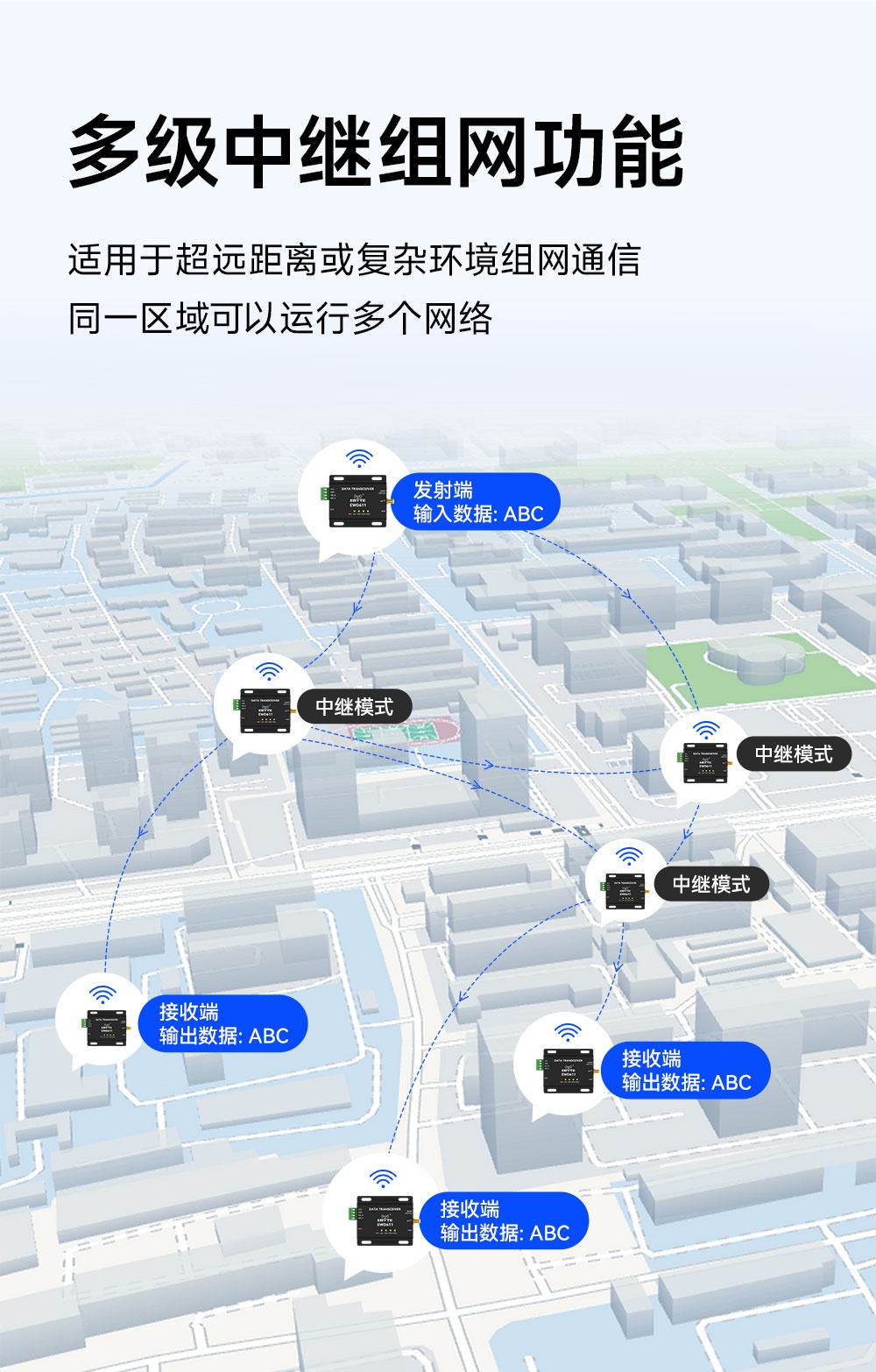

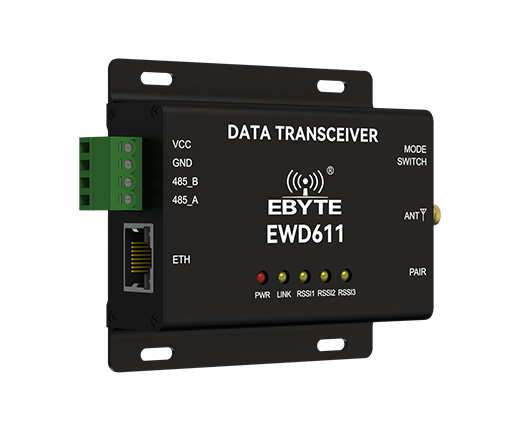

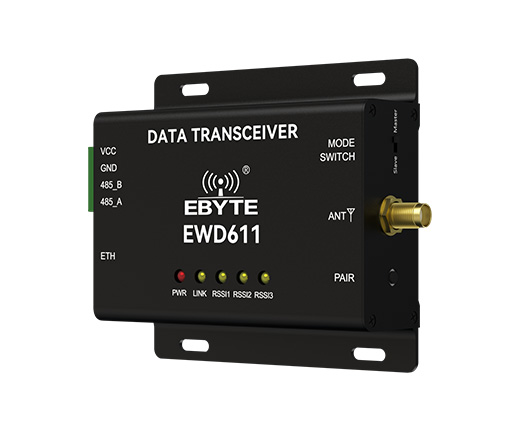

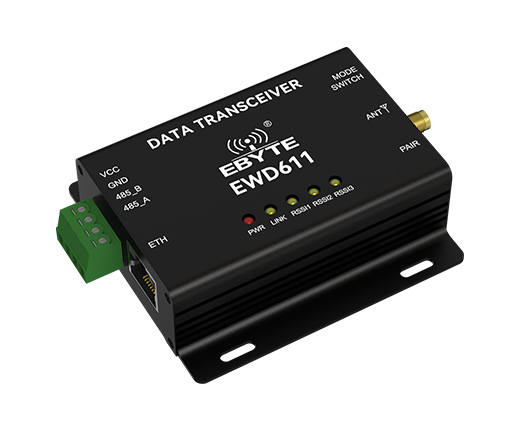

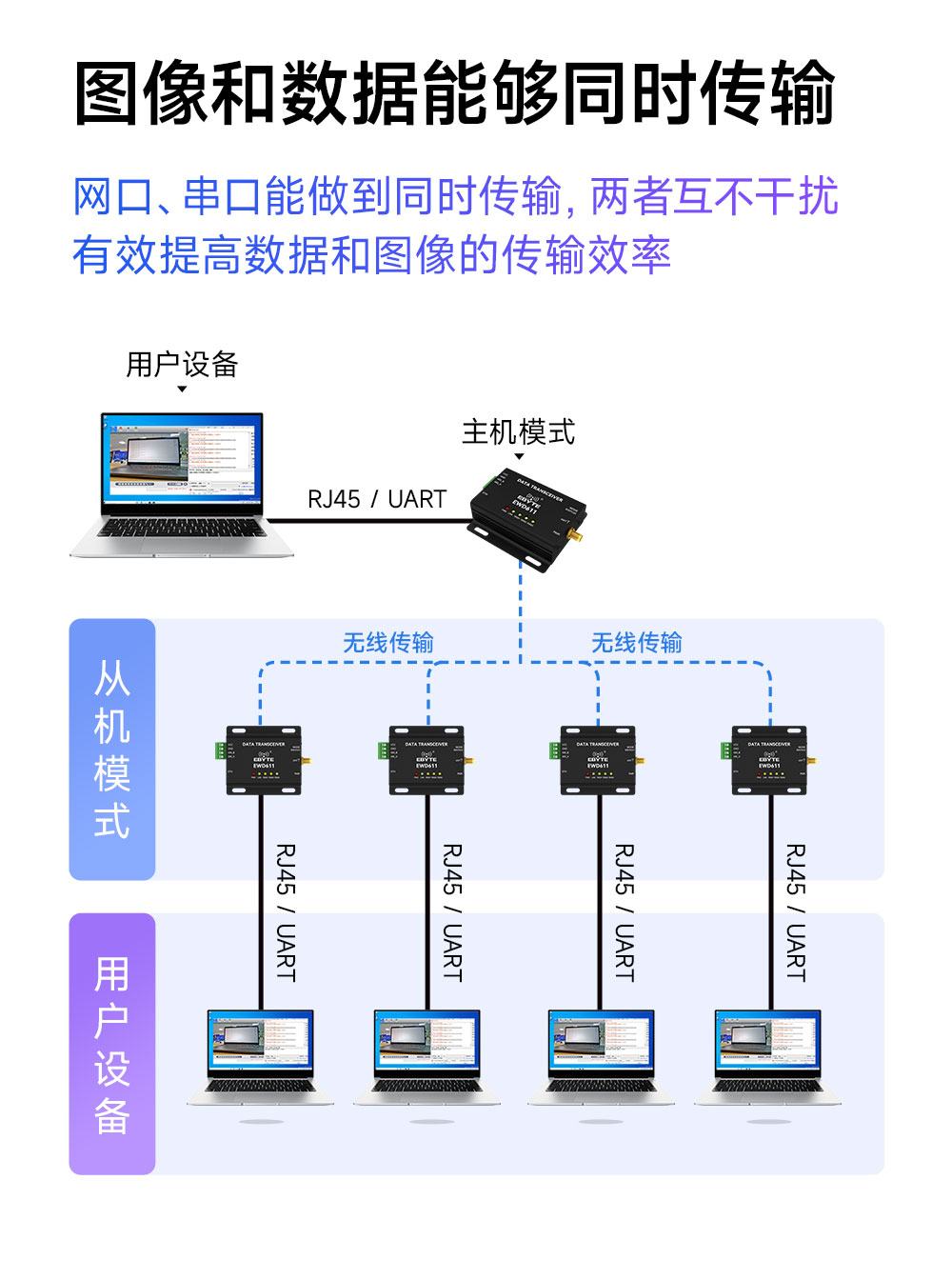

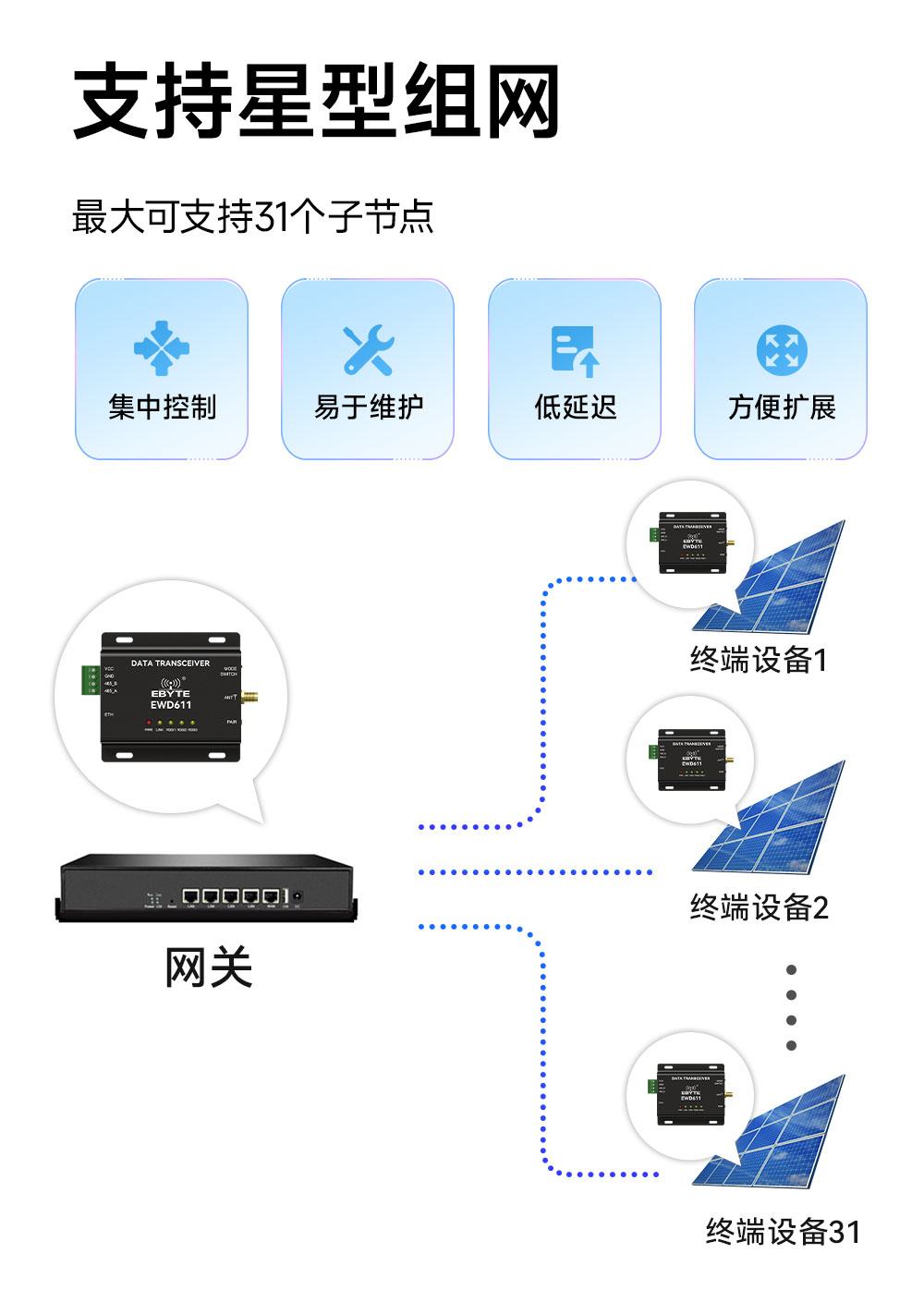

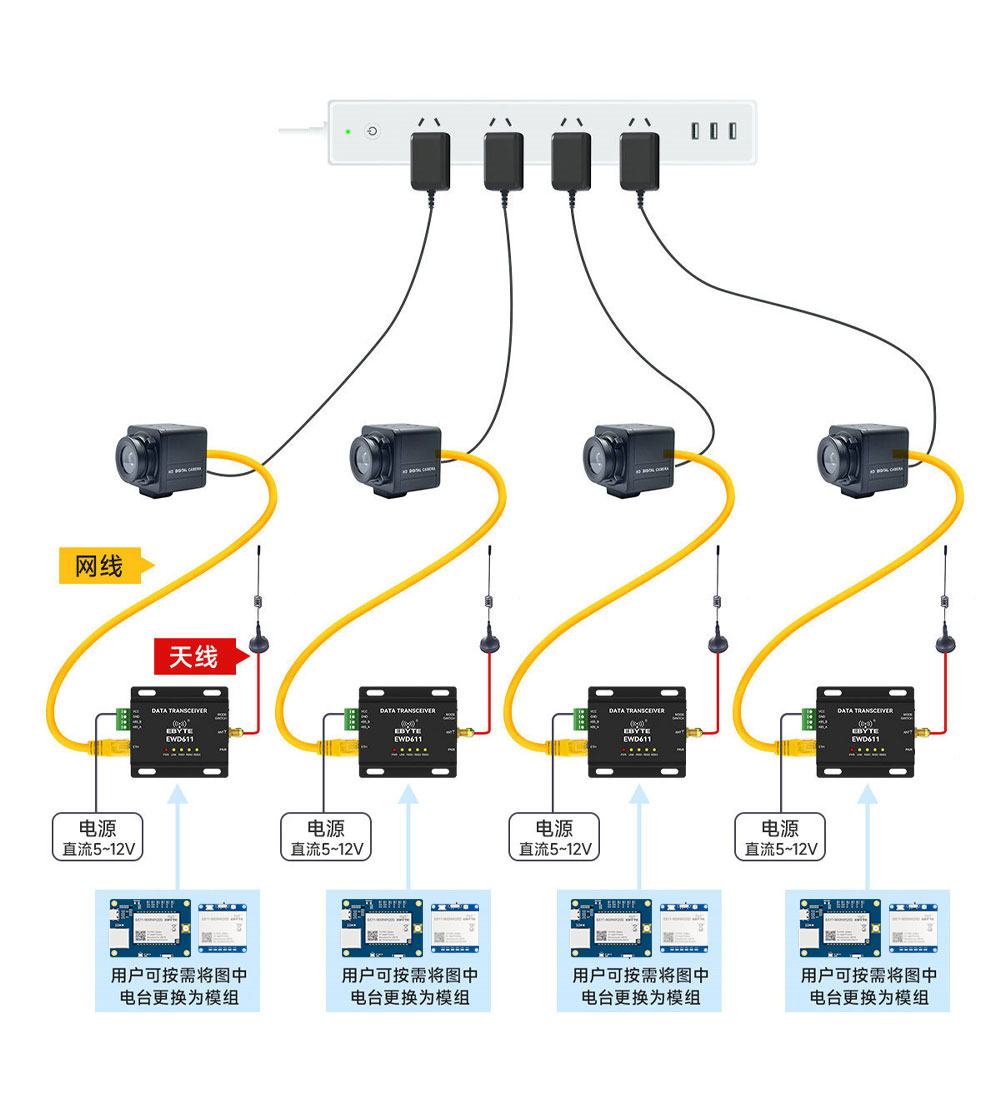

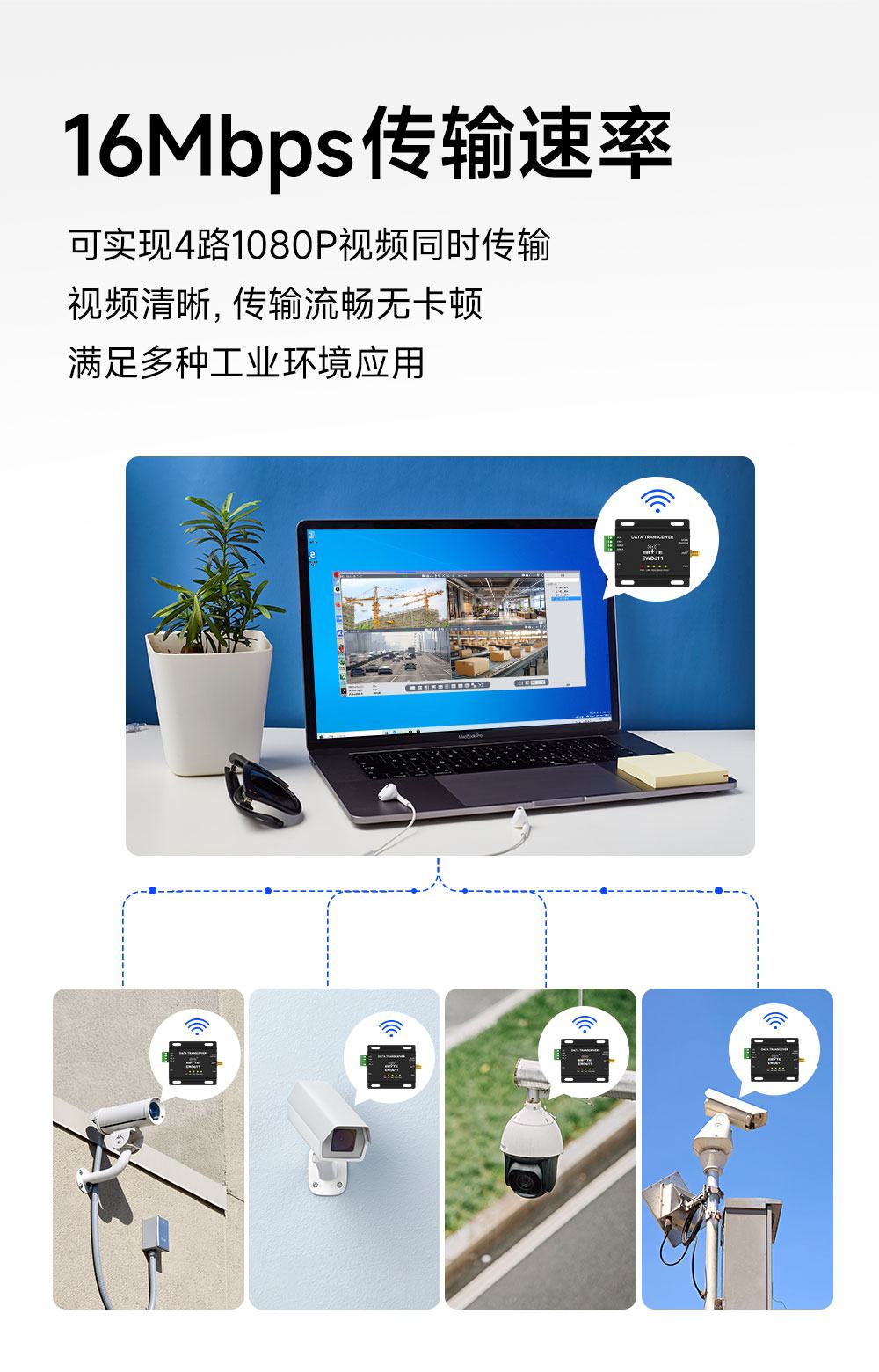

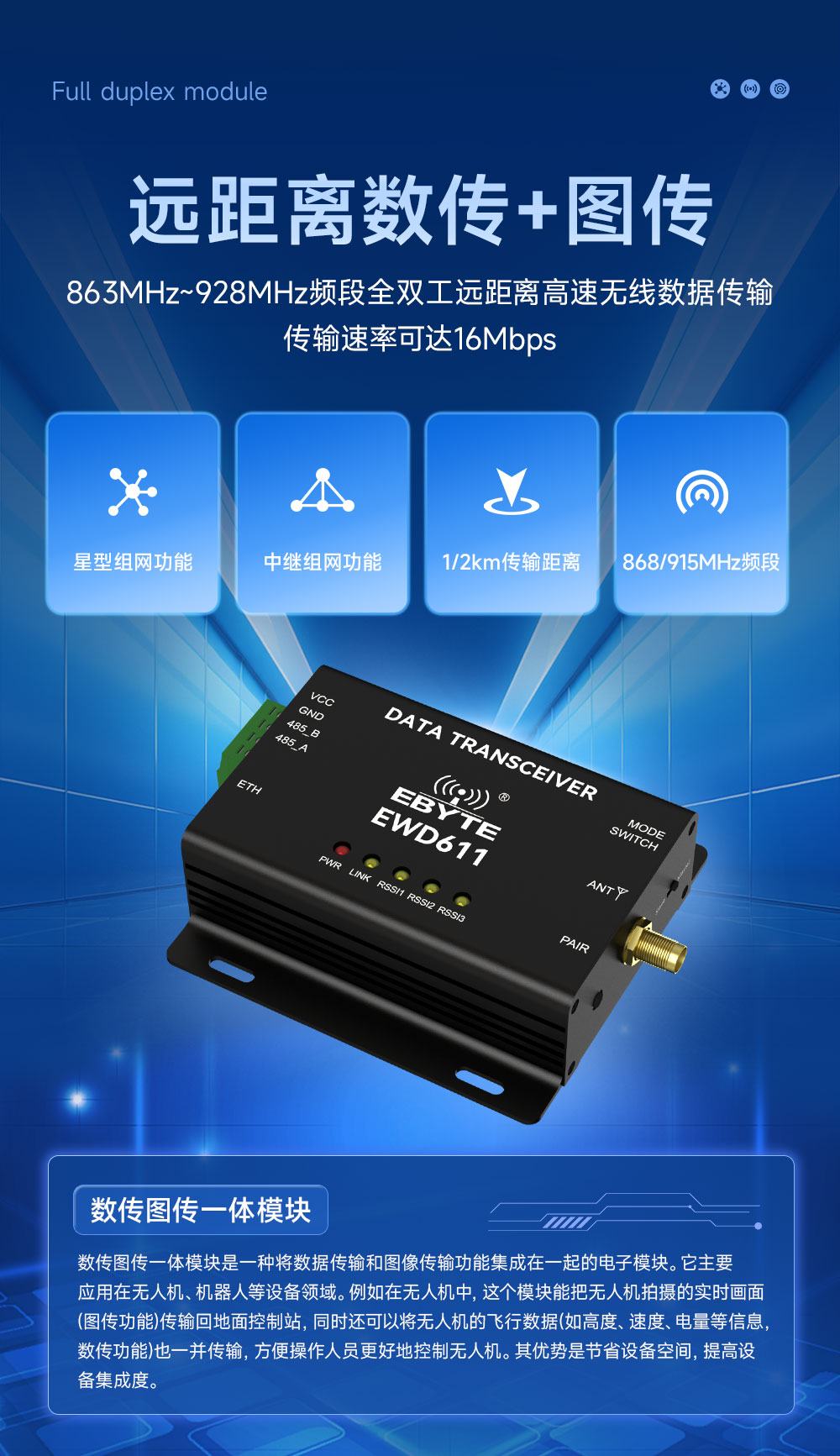

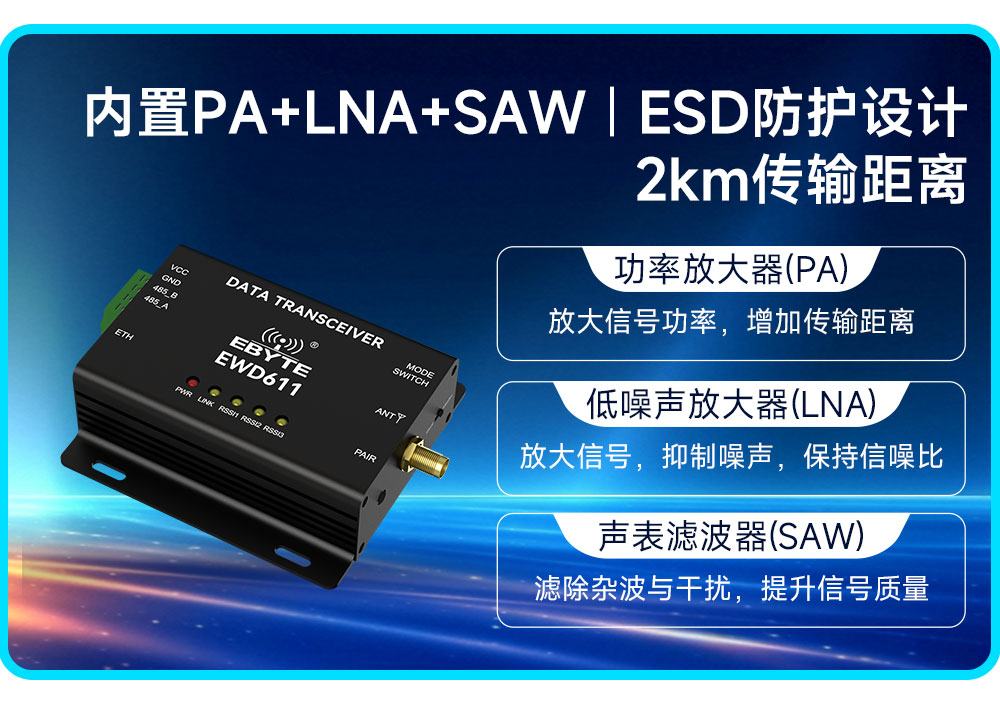

产品简介：EWD611-868NW33(485)是亿百特研发的2W大功率远距离图传+数传为一体的数传电台。拥有16Mbps的传输速率，可实现传输4路1080p视频传输，最多可支持31个子节点组网，还能做到网口+串口同时进行透传。使用通用的AT指令，操作简单快捷。电台可广泛应用于智能穿戴、家庭自动化、家庭安防、个人保健、智能家电、配饰与遥控器、汽车、照明、工业互联网、智能数据采集、智能控制等领域。
| 主要参数 | 最小值 | 典型值 | 最大值 | 备注 | |
| 工作电压（V） | 4.2 | 5月12日 | 24 | 供电电压≥12V，可保证无线最大功率输出 | |
| 通信电平（V） | - | 3.3 | - | 使用 5V 电平有风险烧毁 | |
| 工作温度（℃） | -40 | - | 85 | 工业级设计 | |
| 工作频段（MHz） | 863 | - | 873 | ||
| 发射功率（dBm） | 32.5 | 33 | 33.5 | - | |
| 功耗 | 发射电流（mA） | 550 | 1100 | 2000 | 峰值瞬态电流 550mA@24V 供电，1100mA@12V 供电，2000mA@5V 供电 |
| 接收电流（mA） | 50 | 85 | 180 | 50mA@24V 供电，85mA@12V 供电，180mA@5V 供电 | |
| 接收灵敏度（dBm） | - | -107 | - | @1M MCS10 | |

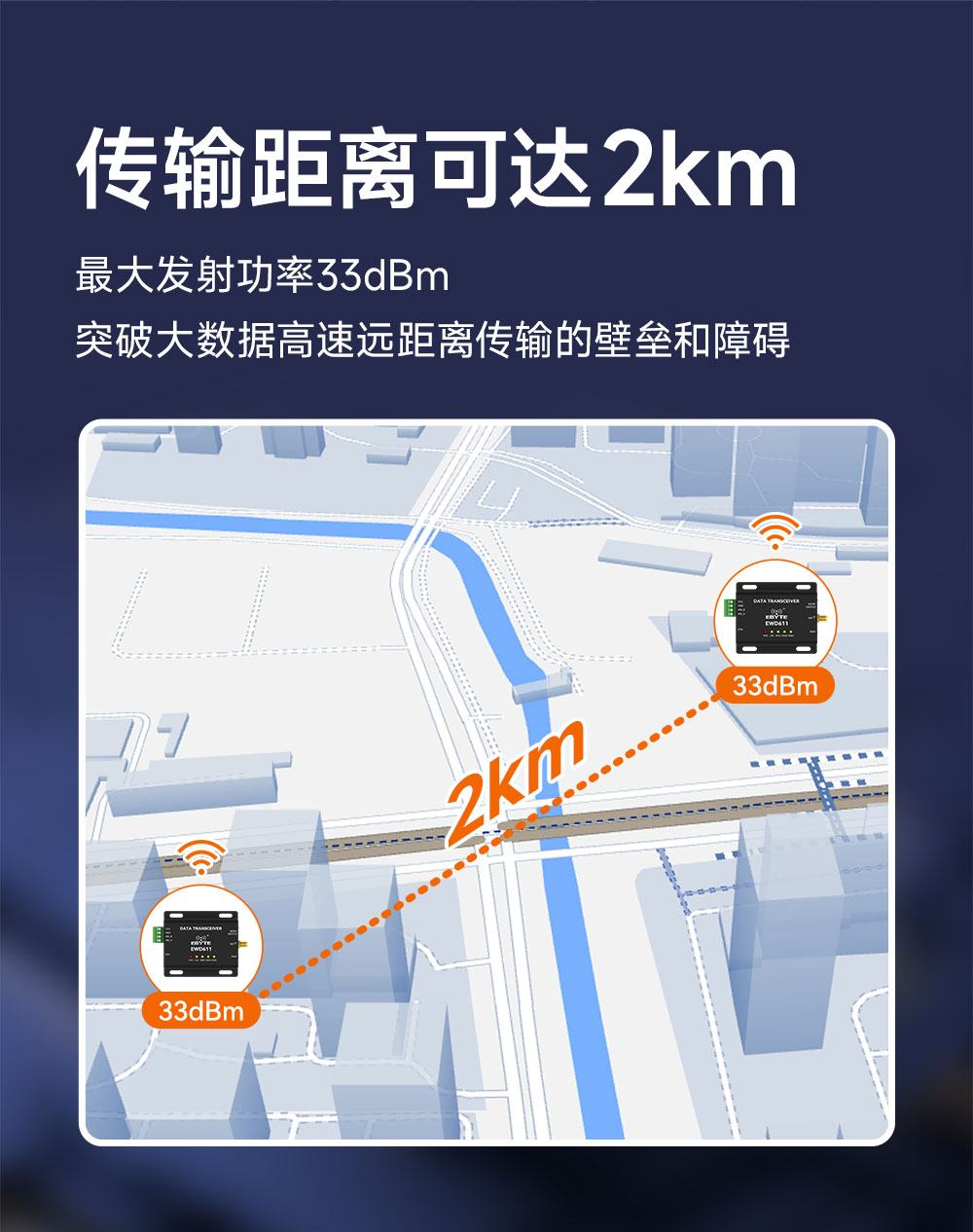

| 通信距离（m） | - | 1500 | 2000 | 晴朗空旷环境，天线增益 5.0dBi，天线高度 1 米，@33dBm, 传输速率 16Mbps。 | |
| 硬件参数 | 描述 | 备注 |
| 通信接口 | RS485/网口 | 串口参数（不可修改）：波特率 115200，帧格式 8N1 |
| FLASH | 8MB | - |
| SRAM | 704KB | - |

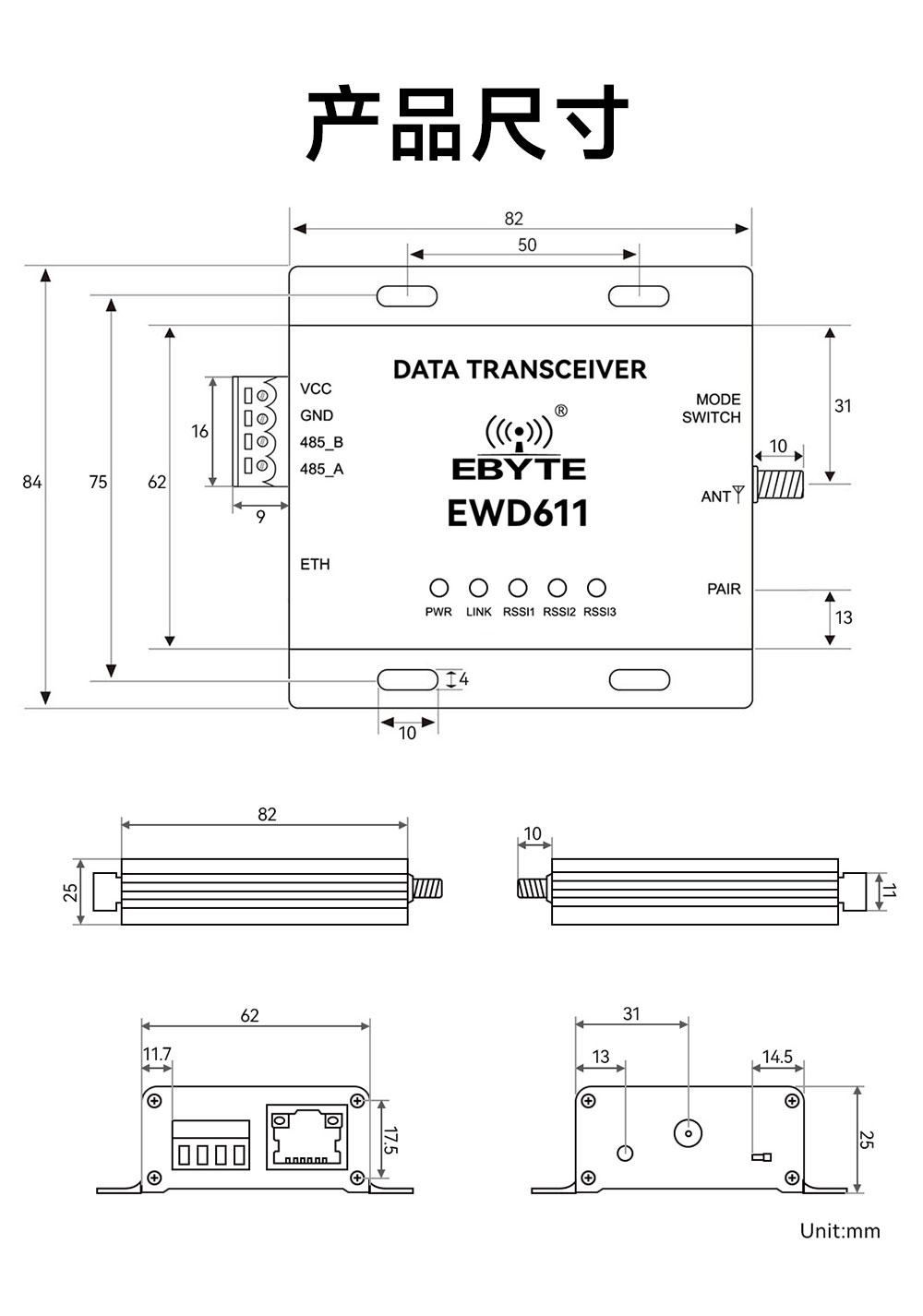

| 外形尺寸 | 848225mm | 公差范围±0.2mm |
| 天线接口 | SMA-K 接口 | 外螺纹内孔，长 10mm，特征阻抗 50 Ω |
| 产品净重 | 126g | 公差范围±1g |

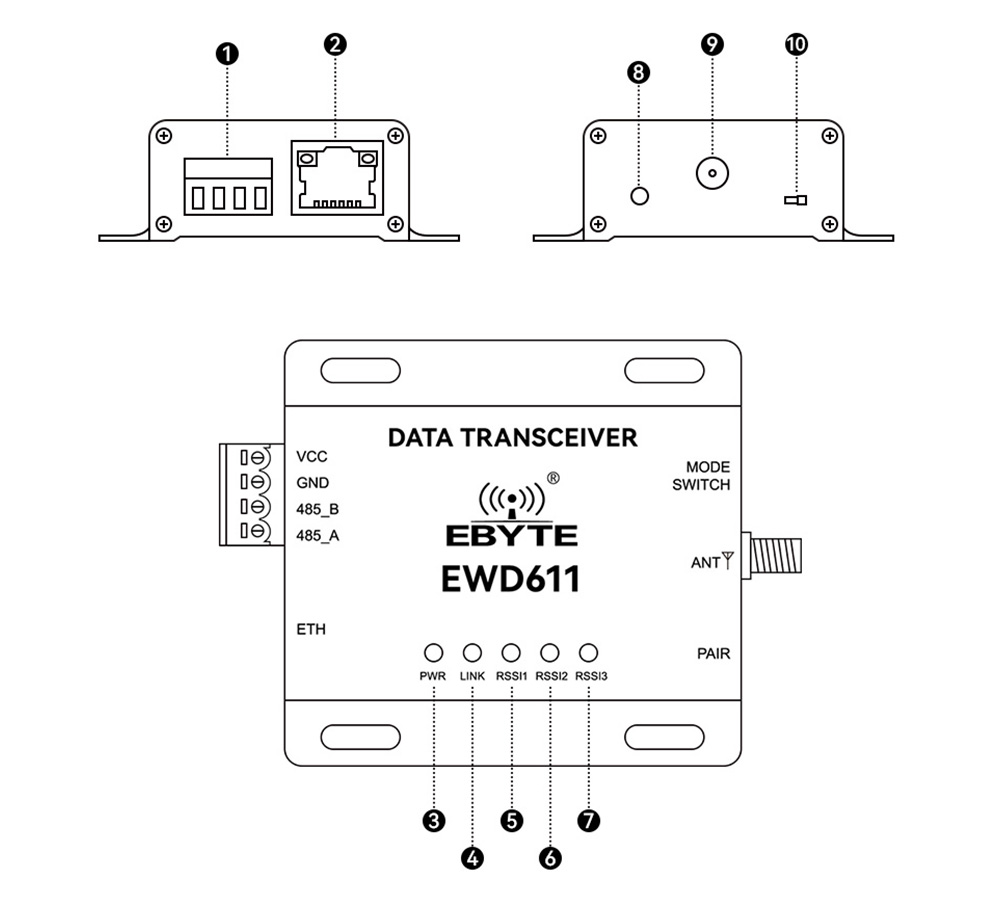

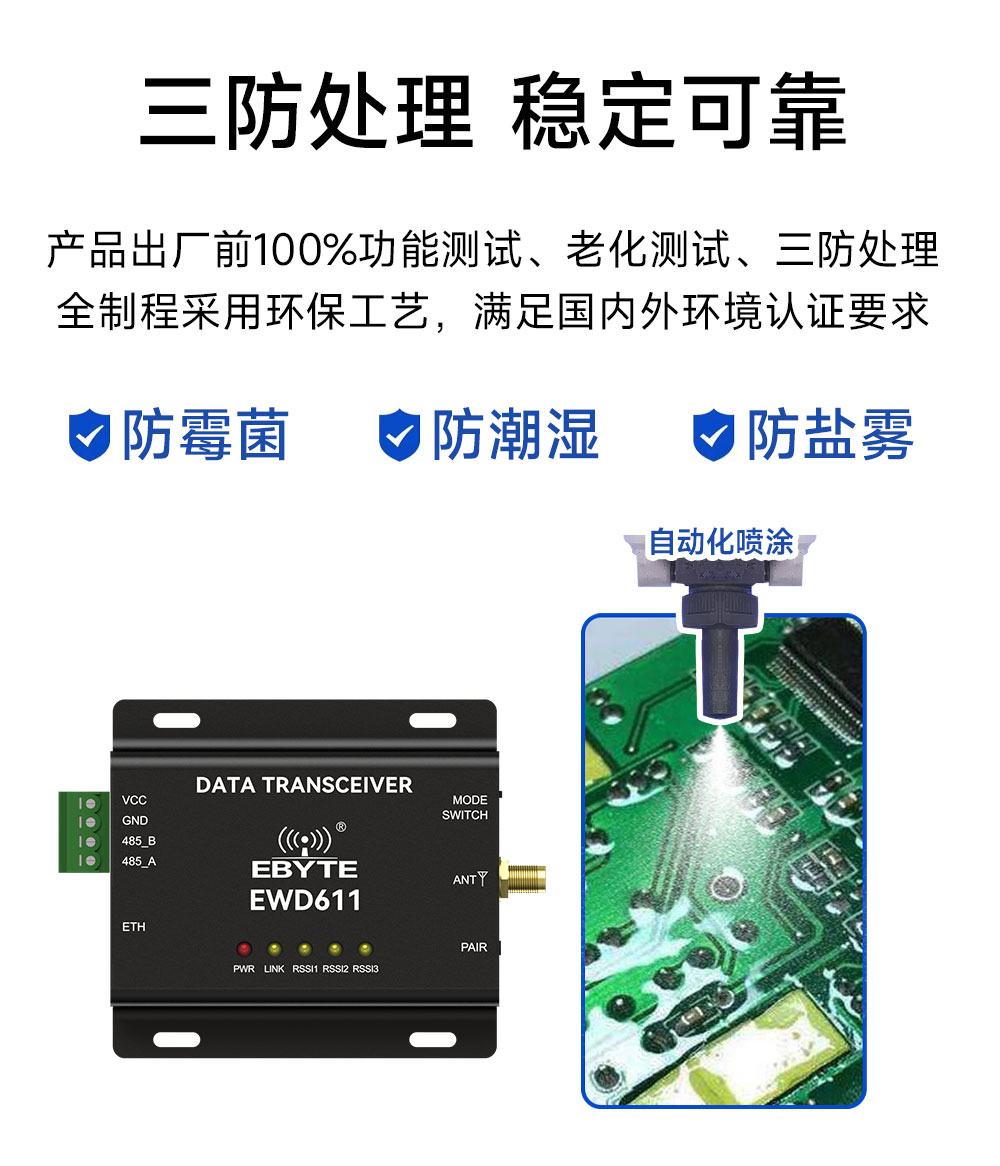

| 引脚序号 | 名称 | 功能 | 备注 |

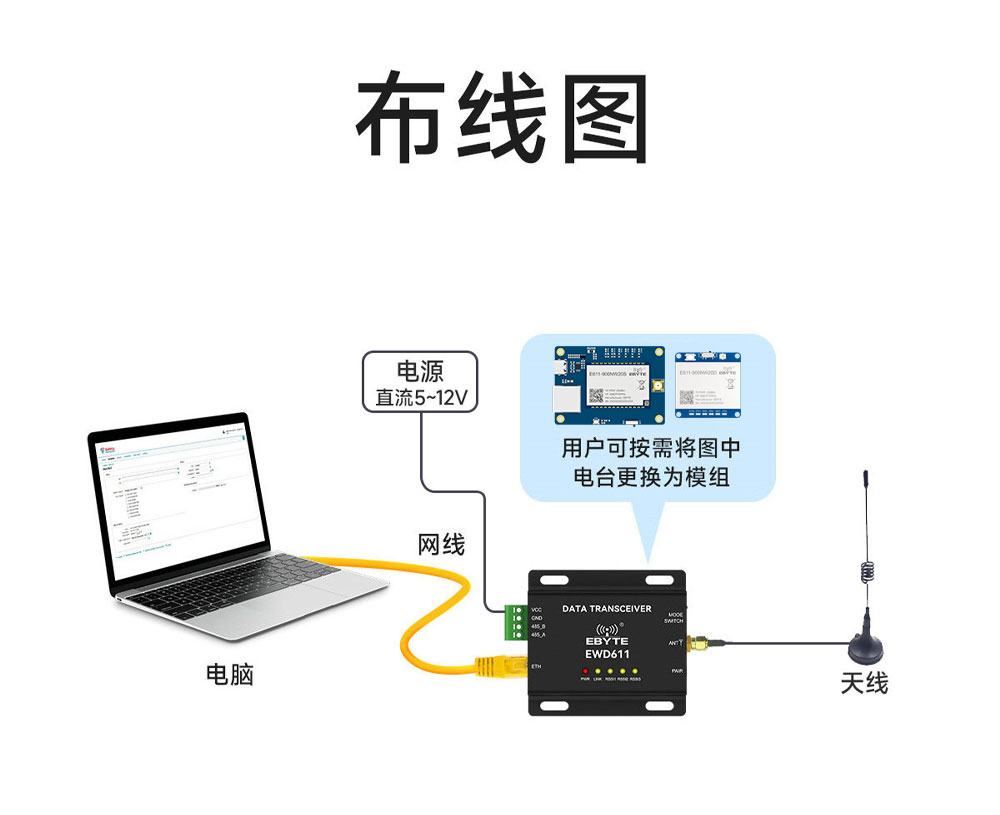

| 1 | 3.81mm接线端子 | 串口接口、电源接口 | 标准 RS-485 接口与压线式电源接口 |
| 2 | ETH | 以太网接口 | 标准 RJ45 接口, 100M |
| 3 | PWR-LED | 电源指示灯 | 红色，电源接通时常亮 |
| 4 | LINK-LED | 链路指示灯 | a) 熄灭：网线未连接或未连接服务器； |
| b) 闪烁：网线连接时闪烁； | |||
| c) 常亮：网络链路连接成功； | |||
| 5 | RSSI1-LED | 信号强度指示灯 | - |
| 6 | RSSI2-LED | 信号强度指示灯 | - |
| 7 | RSSI3-LED | 信号强度指示灯 | - |
| 8 | 配对按键 | 配对控制 | 主机与从机配对按键 |
| 9 | 天线接口 | SMA-K 接口 | 外螺纹内孔，长 10mm，特征阻抗 50 Ω |
| 10 | 模式开关 | 轻触开关 | 主从模式切换开关 |
