E611-900NW20D、E611-900NW20S系列无线输模块是成都亿佰特电子科技有限公司研发的远距离图传+数传为一体的无线视频传输模块。拥有16Mbps的传输速率，可实现传输4路1080p视频传输，还能做到网口+串口同时进行透传，工作在850MHz～930MHz频段，最大射频发射功率为20dBm。
E611-900NW20D、E611-900NW20S系列无线视频传输模块和EWT611-900NW20S系列评估测试套件模块使用通用的AT指令，操作简单快捷。E611视频传输模块可广泛应用于家庭自动化、家庭安防、远程设备监控、机器人控制、智能交通、个人保健、智能家电、配饰与遥控器、汽车、照明、工业互联网、智能数据采集、智能控制、智慧城市、户外直播等领域。
E611系列远距离图传+数传一体模块支持以下4种工作模式，如下所示：
工作模式 | 模式详情 | |
1 | 主机模式ap | 星型组网的中心角色 |
2 | 从机模式sta | 从机角色 |
3 | 组播模式group | 组播，详细见组播指令 |
4 | 中继模式apsta | 中继模式的设备既作为从机连接上一级主机，又作为主机为其它从机提供连接服务。 |
注：主机模式ap和从机模式sta可通过引脚PA8进行控制，详情请见引脚定义说明。
l 准备两个E611模块，安装好天线；
l typec连接pc电脑；
l 两边模块同时按住con按钮，等待2s后松开，可以看到连接灯和rssi信号指示灯常亮；
l 打开XCOM串口助手，对应打开串口（注意串口参数 115200， 8N1）；

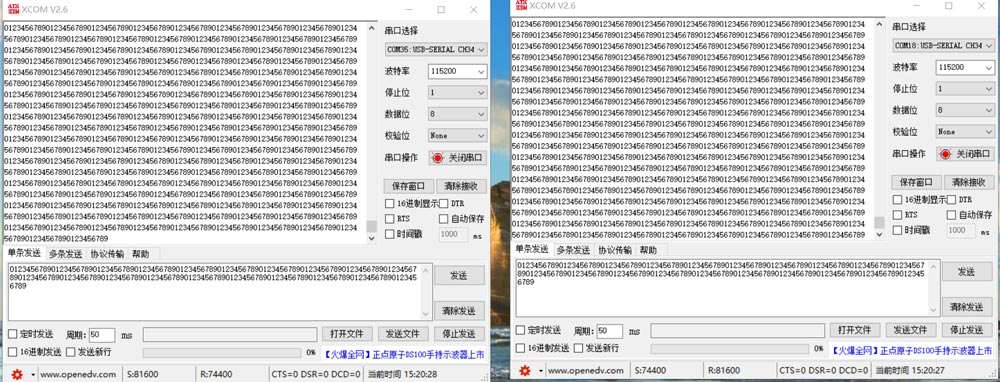

l 串口可以直接发送数据。如下图所示：
① 准备两个E611模块，安装好天线；
② 以太网连接pc；
③ 正确连接后模块上电，可以看到phy0指示灯常亮，电脑网络界面中出现未知网络；
④ 两边pc分别手动修改对应静态ip，注意两边设备的ip需要同网段，且关闭防火墙等软件，以免通信失败；

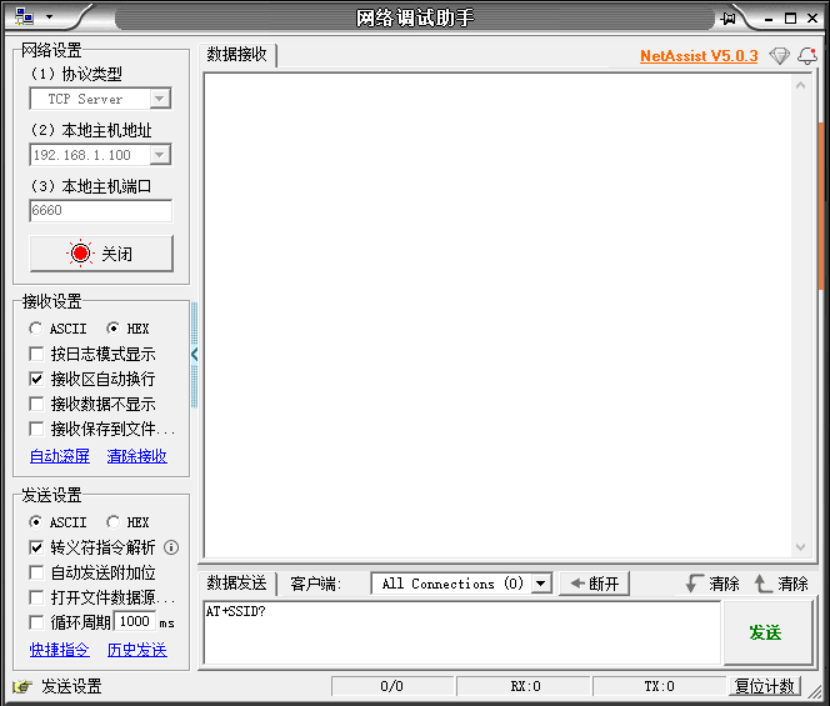

⑤ 借助网络调试助手，一台pc上启动tcp server，如下图，注意ip为对应修改的以太网的ip。

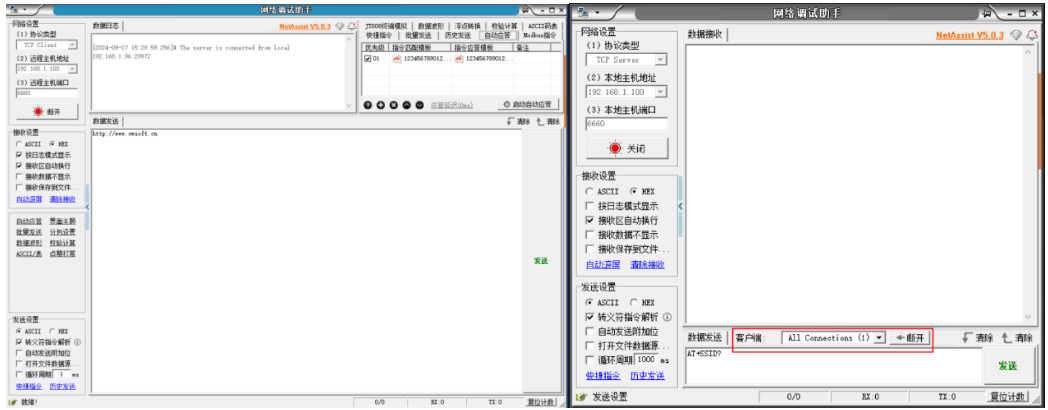

⑥ 另外一台设备连接对应ip端口，可以看到可以成功连接。

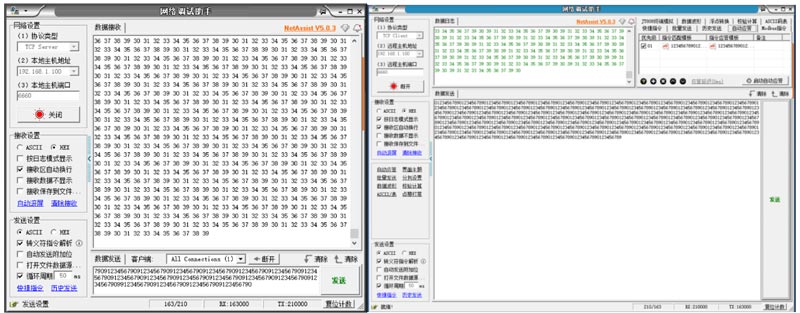

⑦ 数据测试，50ms包间隔每包1000字节，如下图为server client双方的数据。

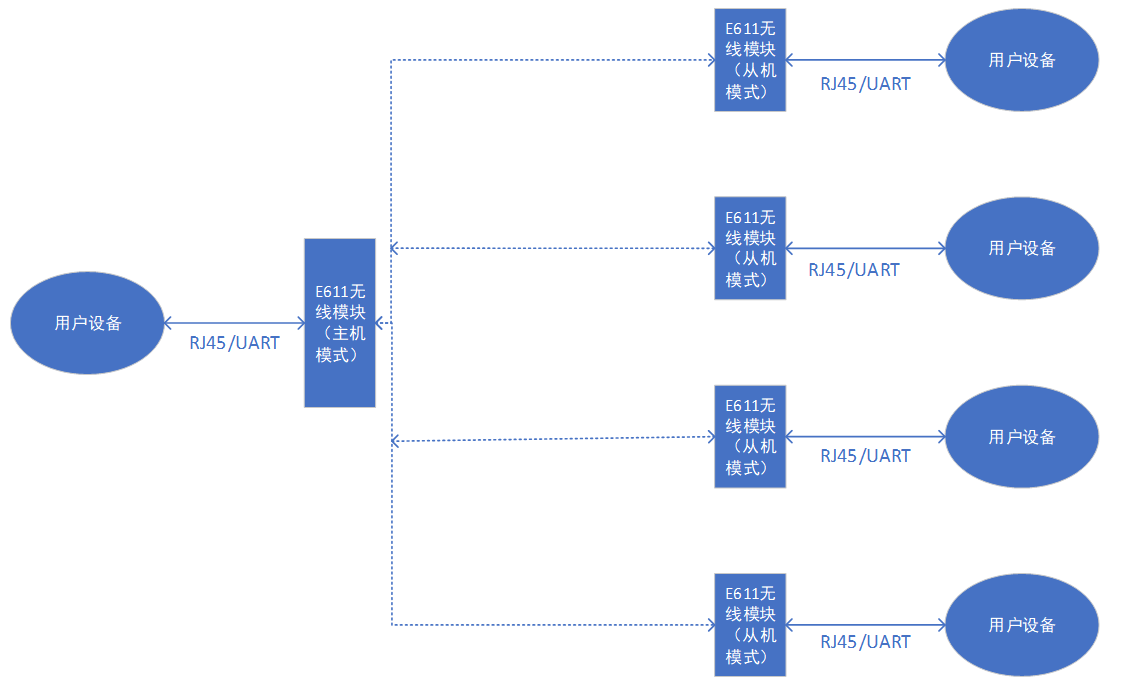

组网拓扑图如下：
E611系列远距离图传数传一天模块产品实际组网类型为星形组网，由一个主机设备，和若干个从机节点组成，单个主机节点可支持8个从机设备。具体组网演示示例请参考官网视频。
E611-900NW20D模块提供了丰富的开发接口与示例代码，方便用户进行二次开发。用户可根据自己的应用需求，基于模块的SDK进行开发，实现自定义的功能与应用。例如，用户可开发智能家居控制APP、工业数据采集系统、智慧城市管理平台等，满足不同场景下的应用需求。
E611-900NW20D系列图传+数传一体无线视频传输模块以其卓越的性能、丰富的功能和广泛的应用场景，为物联网领域的发展提供了强有力的支持。无论是智能家居、工业物联网，还是智慧城市、户外直播，这款模块都能发挥重要作用，推动各行业的智能化升级。
今天的分享就到这里啦，EBYTE每一天都致力于更好的助力物联化、智能化、自动化的发展，提升资源利用率，更多无线视频传输模块产品更多资料，感兴趣的小伙伴可以登录我们的亿佰特官网和企业公众号（微信号：cdebyte）进行了解，也可以直接拨打400电话咨询技术专员！
