接口类型：RS485/网口
发射功率：20dBm
通信距离：1km
尺寸大小：66*68*21.6mm

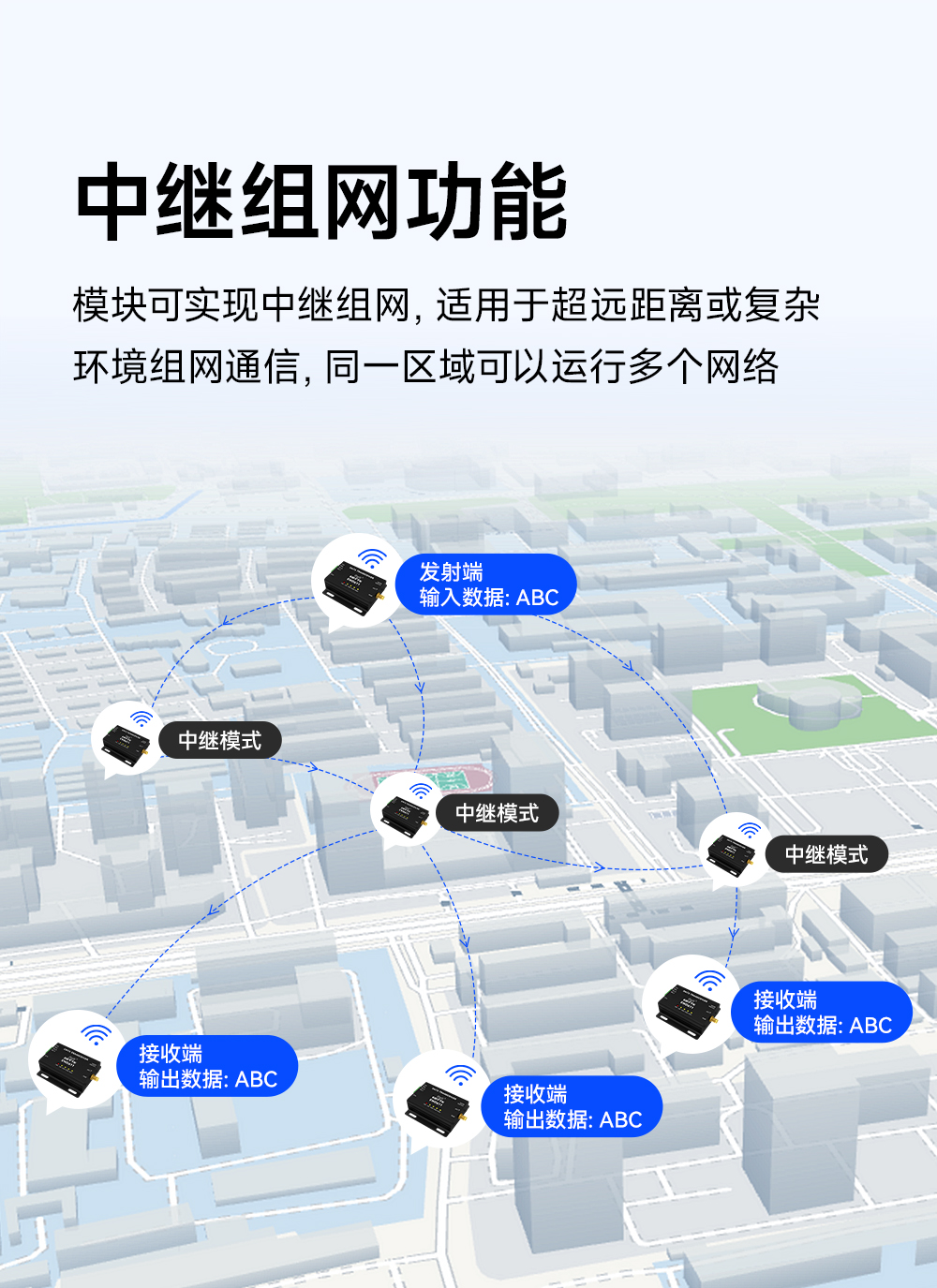

产品简介：EWD611-900NW20(485)是亿佰特研发的远距离图传+数传为一体的数传电台。拥有16Mbps的传输速率，可实现传输4路1080p视频传输，还能做到网口+串口同时进行透传，工作在850MHz～930MHz频段，最大射频发射功率为20dBm。数传电台使用通用的AT指令，操作简单快捷。电台可广泛应用于智能穿戴、家庭自动化、家庭安防、个人保健、智能家电、配饰与遥控器、汽车、照明、工业互联网、智能数据采集、智能控制等领域。

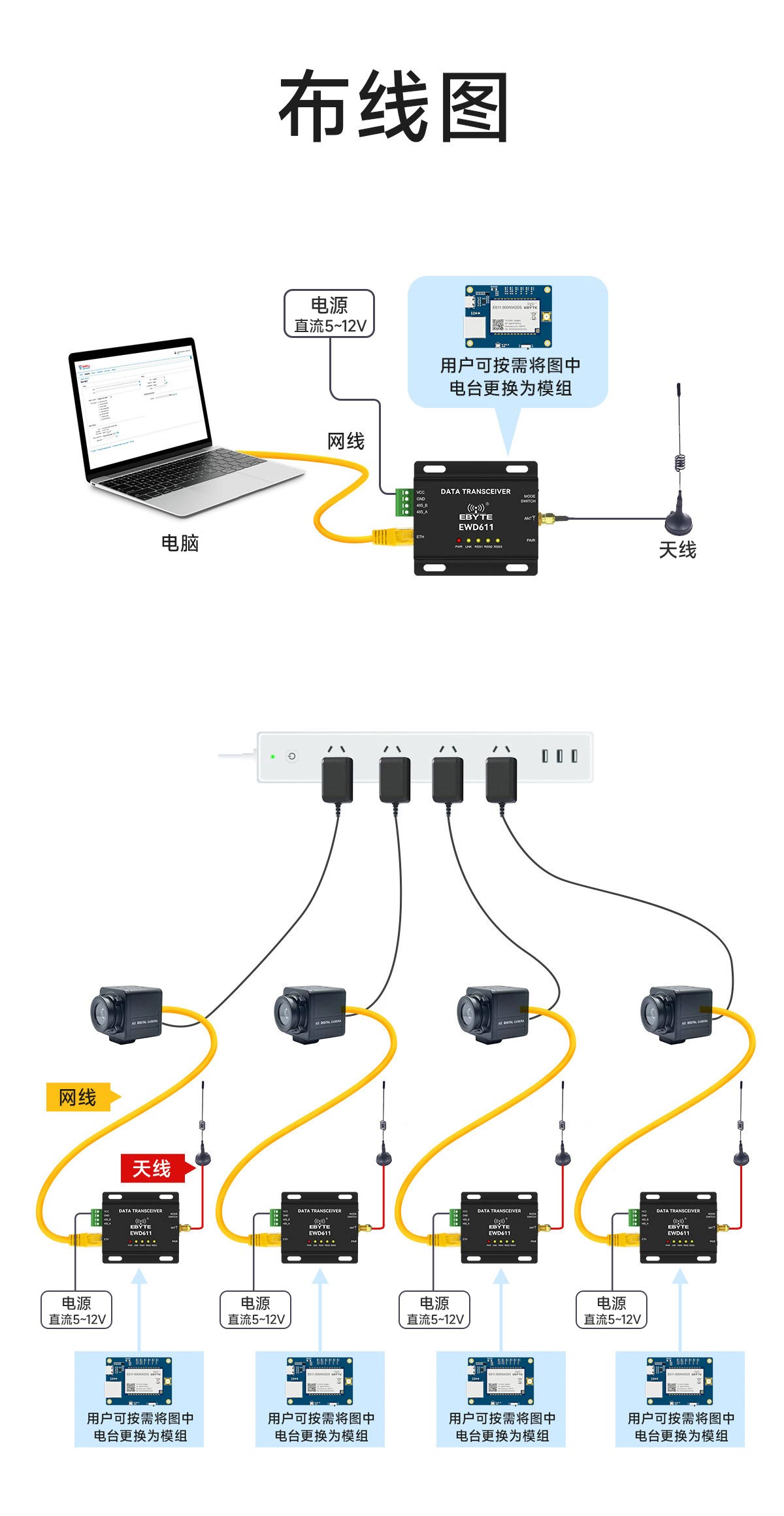

| 主要参数 | 性能描述 | 备注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 工作电压（V） | 5 | 5/12 | 15 | 供电可选5V或12V | |
| 电源电压（V） | - | - | 12 | - | |
| 通信电平（V） | - | 3.3 | - | 使用5V电平有风险烧毁 | |
| 工作温度（℃） | -40 | - | 85 | 工业级设计 | |
| 工作频段（MHz） | 850 | - | 930 | 默认频段为915MHz | |
| 发射功率（dBm） | 19.5 | 20 | 20.5 | - | |
| 功 耗 | 发射电流（mA） | - | 500mA | - | 工作电压为5V，峰值瞬态电流@20dBm |
| 接收电流（mA） | - | 100mA | - | 工作电压为5V | |
| 休眠电流(uA) | - | 10mA | - | - | |
| 接收灵敏度（dBm） | - | -107 | - | 1M MCS10 | |
| 通信距离（m） | - | 500 | 1000 | 晴朗空旷环境，高度1米，@20dBm,传输速率16Mbps。 | |
| 主要参数 | 描述 | 备注 |
| 通信接口 | RS485/网口 | - |
| FLASH | 8MB | - |
| SRAM | 704KB | - |
| 外形尺寸 | 66*68*21.6mm | 公差范围±0.2mm |
| 天线接口 | SMA-K 接口 | 外螺纹内孔，长 10mm，特征阻抗 50Ω |
| 产品净重 | 68g | 公差范围±1g |
| 引脚序号 | 名称 | 功能 | 备注 |
| 1 | 3.81mm 接线端子 | 串口接口、电源接口 | 标准 RS-485 接口与压线式电源接口 |
| 2 | ETH | 以太网接口 | 标准 RJ45 接口,100M |
| 3 | PWR-LED | 电源指示灯 | 红色，电源接通时常亮 |
| 4 | LINK-LED | 链路指示灯 | a)熄灭：网线未连接或未连接服务器； |
| b)闪烁：网线连接时候闪烁； | |||
| c)常亮：网络链路连接成功； | |||
| 5 | RSSI1-LED | 信号强度指示灯 | - |
| 6 | RSSI2-LED | 信号强度指示灯 | - |
| 7 | RSSI3-LED | 信号强度指示灯 | - |
| 8 | 配对按键 | 配对控制 | 主机与从机配对按键 |
| 9 | 天线接口 | SMA-K 接口 | 外螺纹内孔，长 10mm，特征阻抗 50Ω |
| 10 | 模式开关 | 轻触开关 | 主从模式切换开关 |
| 脚号 | 标准定义 | 功能 | 说明 |
| 1 | VCC | 压线式电源接口，正极 | 直流 5~12V，推荐使用 12V 或 5V |
| 2 | GND | 压线式电源接口，负极 | 电源负极与与系统地、外壳相连接 |
| 3 | 485_B | 串口端子 | 外接其他 RS485 设备的 B 端 |
| 4 | 485_A | 串口端子 | 外接其他 RS485 设备的 A 端 |
