接口类型：UART/PHY
工作频率：868MHz
通信距离：2km
尺寸大小：50*30.9mm 产品重量：9.0±0.2g

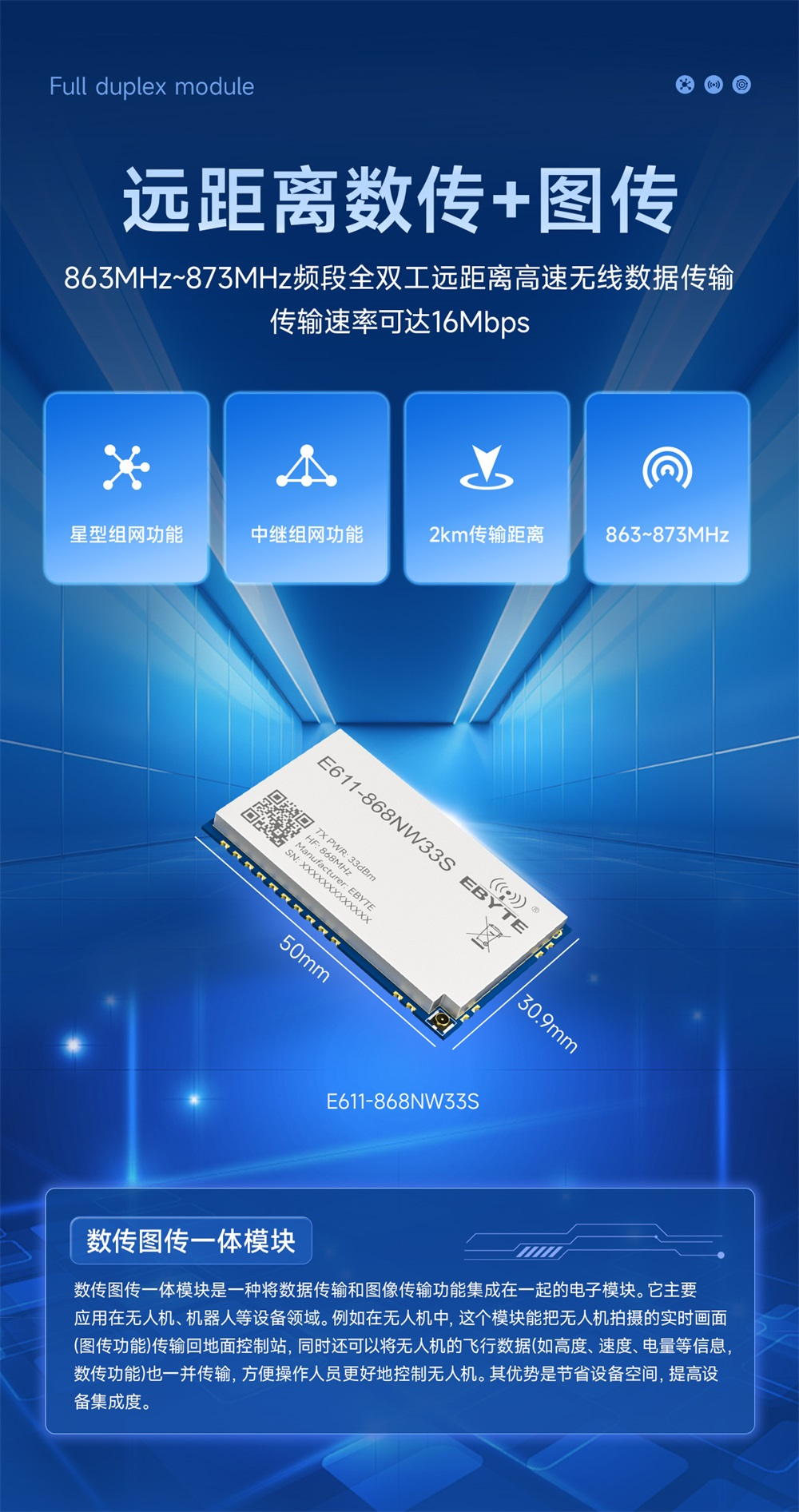

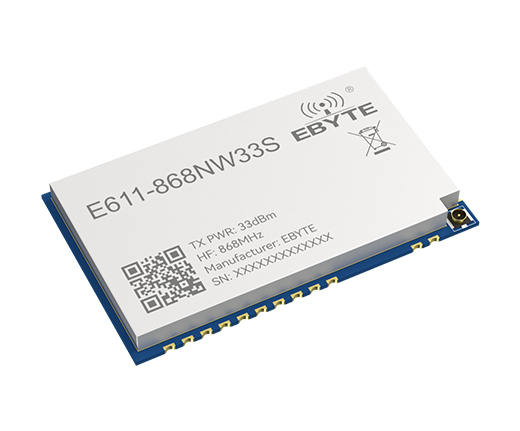

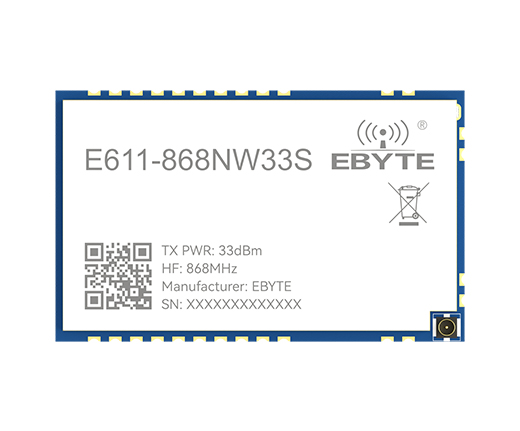

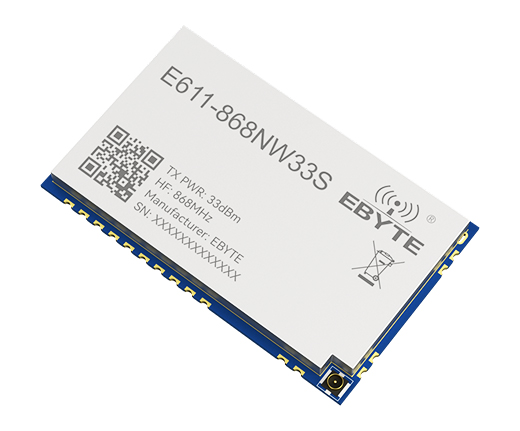

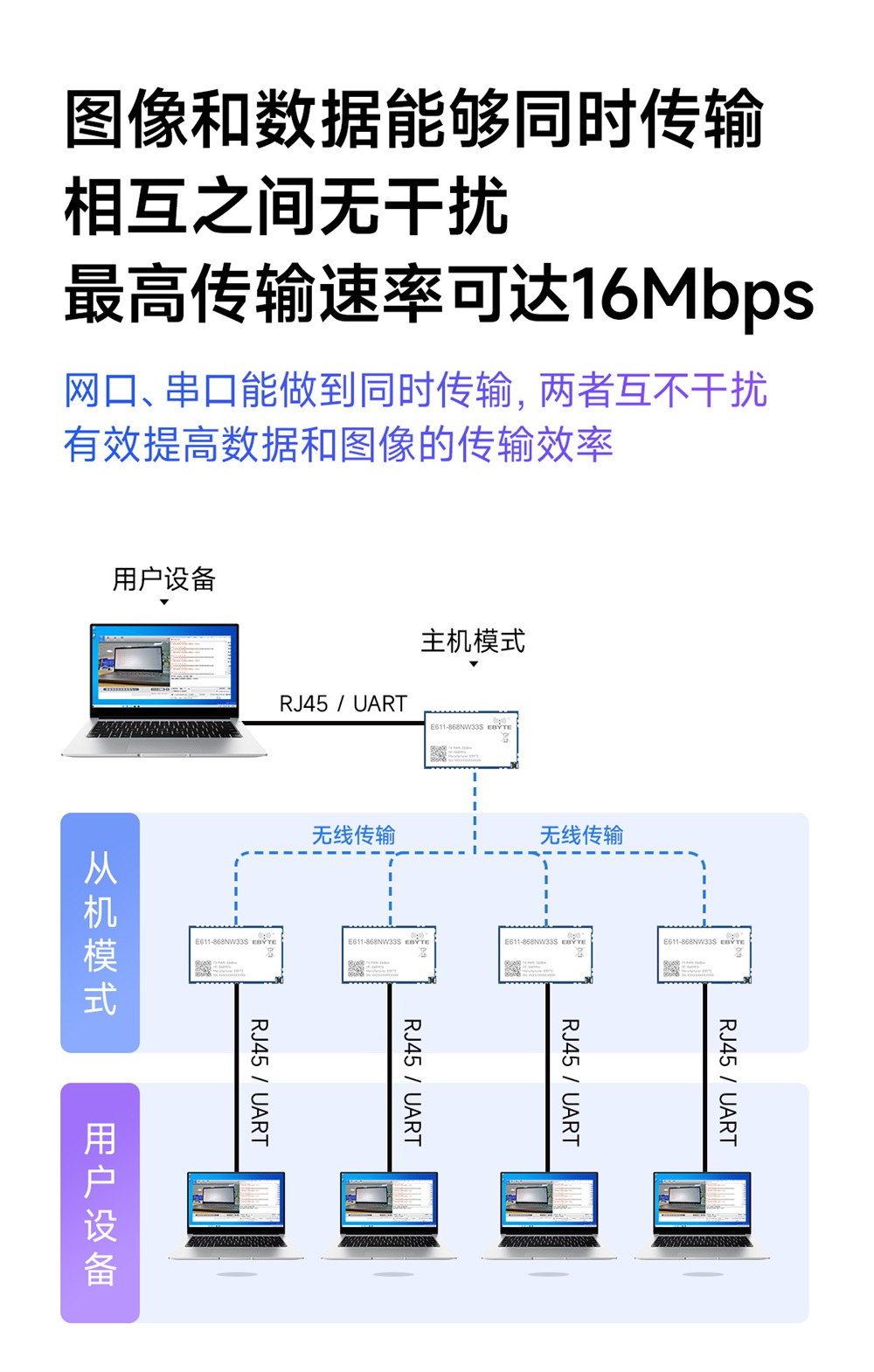

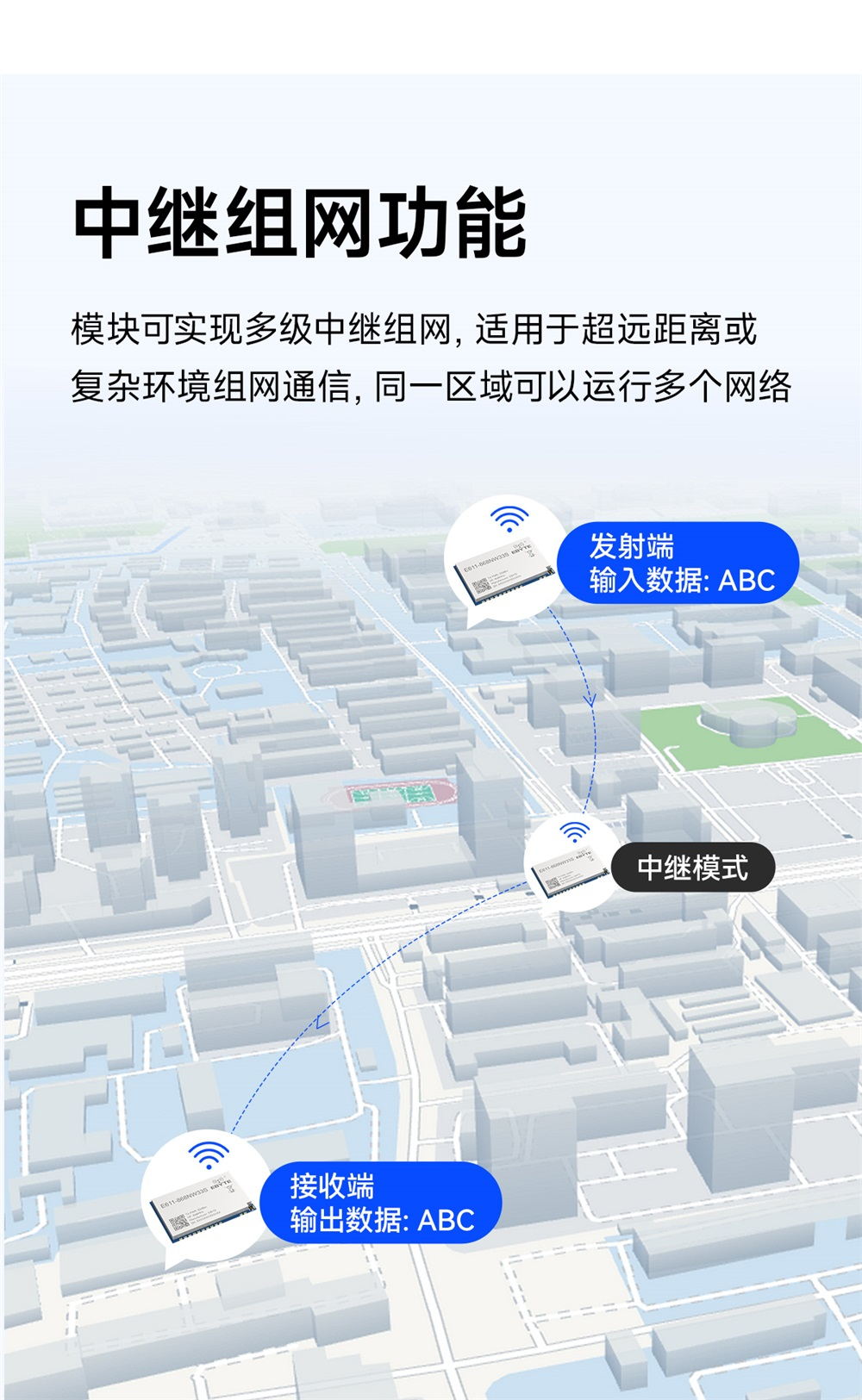

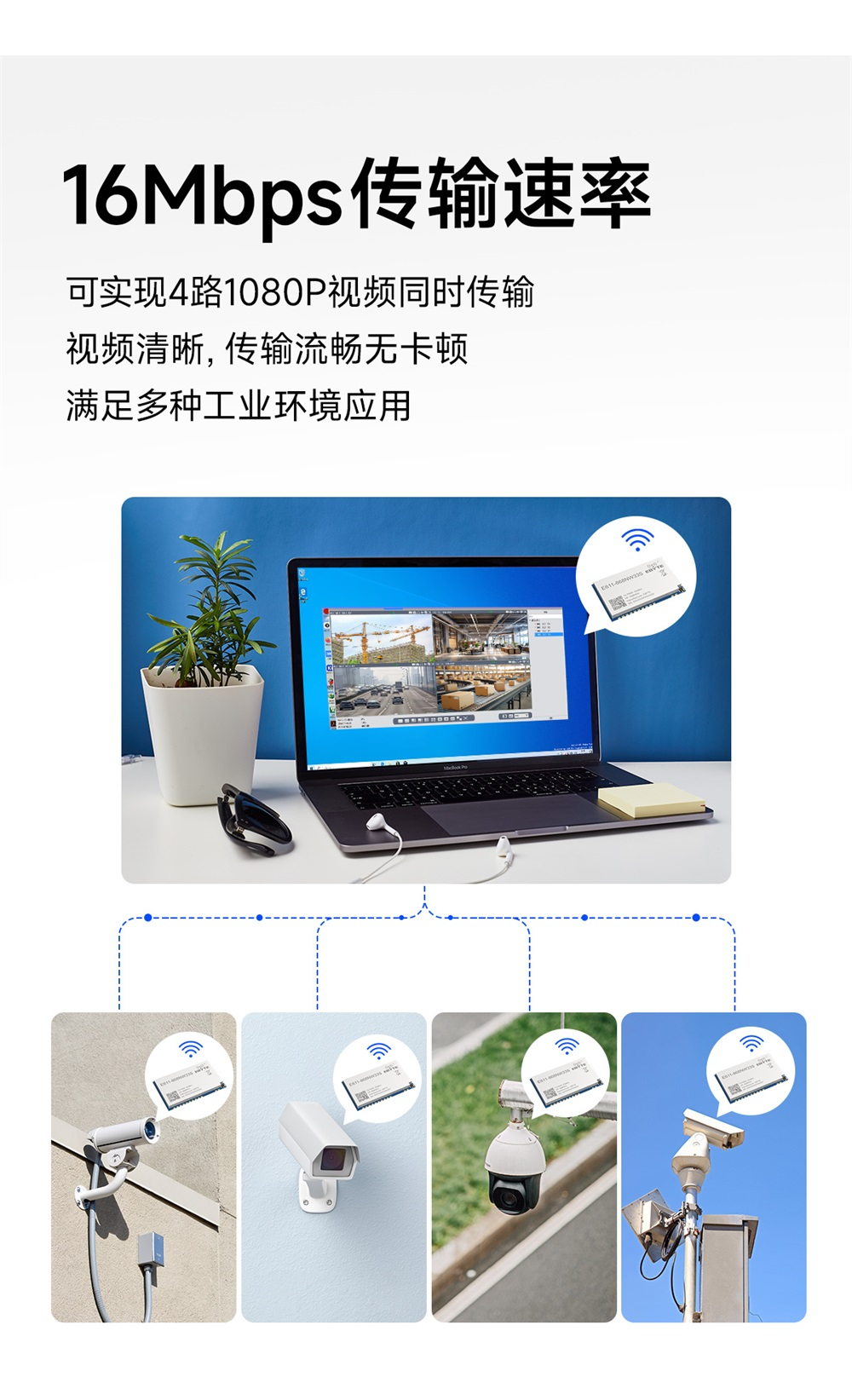

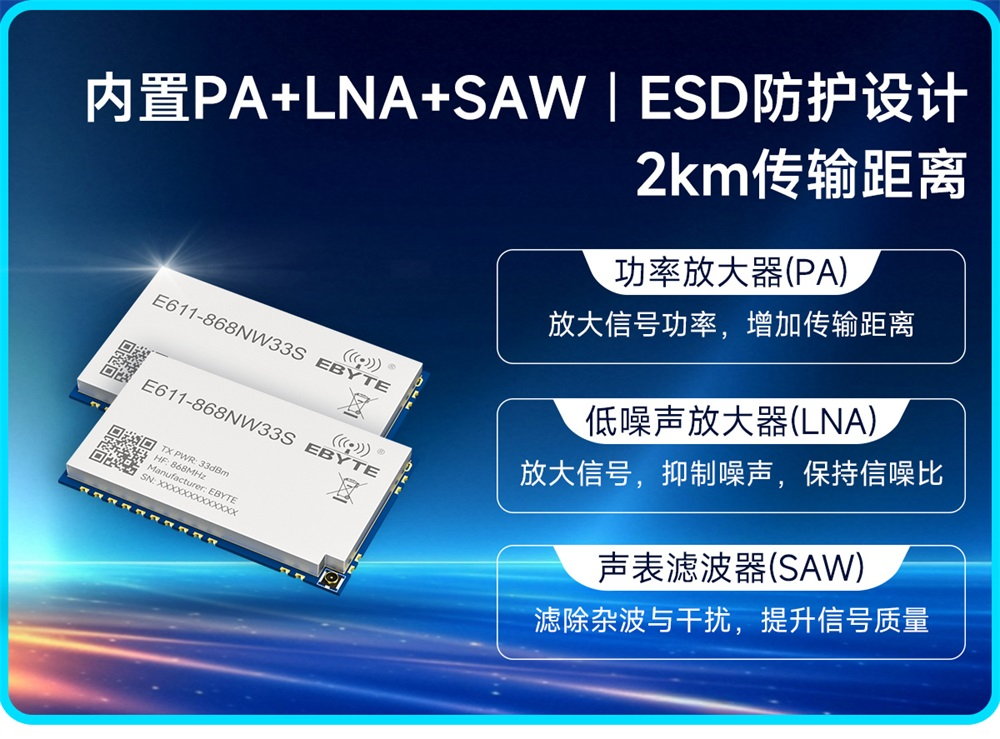

产品简介：E611-868NW33S模块是研发的2W大功率远距离图传+数传为一体的模块。拥有16Mbps的传输速率，最大可实现传输4路1080p视频传输，最多可支持31个子节点组网，还能做到网口+串口同时进行透传，最大射频发射功率为33dBm。模块使用通用的AT指令，操作简单快捷。模块可广泛应用于智能穿戴、家庭自动化、家庭安防、个人保健、智能家电、配饰与遥控器、汽车、照明、工业互联网、智能数据采集、智能控制等领域。
| 主要参数 | 性能描述 | 备注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 工作电压（V） | 4.2 | 5/12 | 28 | 供电电压≥12V，可保证无线最大功率输出 | |
| 电源电压（V） | - | - | 12 | - | |
| 通信电平（V） | - | 3.3 | - | 使用 5V 电平有风险烧毁 | |
| 工作温度（℃） | -40 | - | 85 | 工业级设计 | |
| 工作频段（MHz） | 863 | - | 873 | ||
| 发射功率（dBm） | 31 | 33 | 33.5 | - | |
| 功耗 | 发射电流（mA） | 450 | 1100 | 2000 | 峰值瞬态电流 550mA@24V 供电，1100mA@12V 供电，2000mA@5V 供电 |
| 接收电流（mA） | 50 | 85 | 180 | 50mA@24V 供电，85mA@12V 供电，180mA@5V 供电 | |
| 接收灵敏度（dBm） | -107 | - | @1M MCS10 | ||

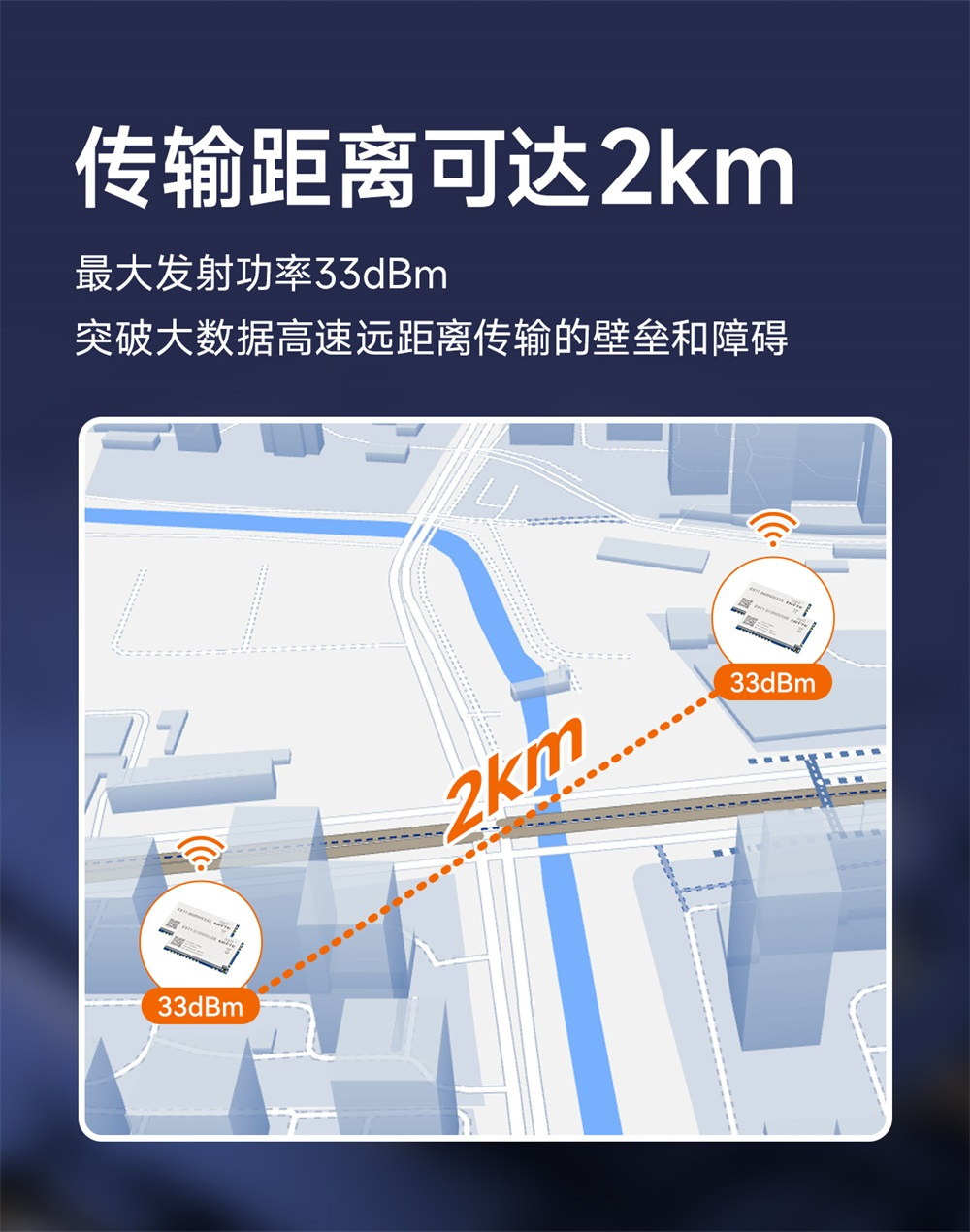

| 通信距离（km） | - | 2 | - | 晴朗空旷环境，天线增益5.0dBi，天线高度1米，@33dBm,传输速率 16Mbps。 | |
| 主要参数 | 描述 | 备注 |
| 晶振频率 | 32MHz | - |
| 通信接口 | UART/PHY | - |
| 封装方式 | 贴片式/邮票孔 | - |
| FLASH | 8MB | - |
| SRAM | 704KB | - |
| 外形尺寸（IPEX） | 50*30.9mm | 公差范围±0.2mm |
| 天线接口 | IPEX/邮票孔 | 等效阻抗约 50Ω |
| 产品净重 | 9.0g | 公差范围±0.2g |

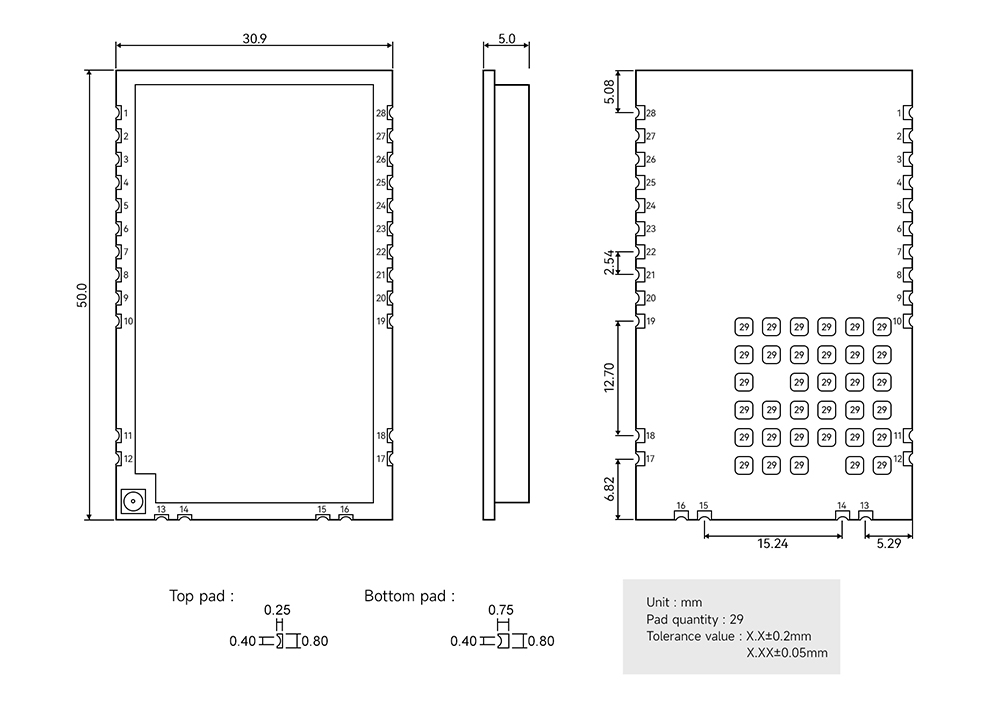

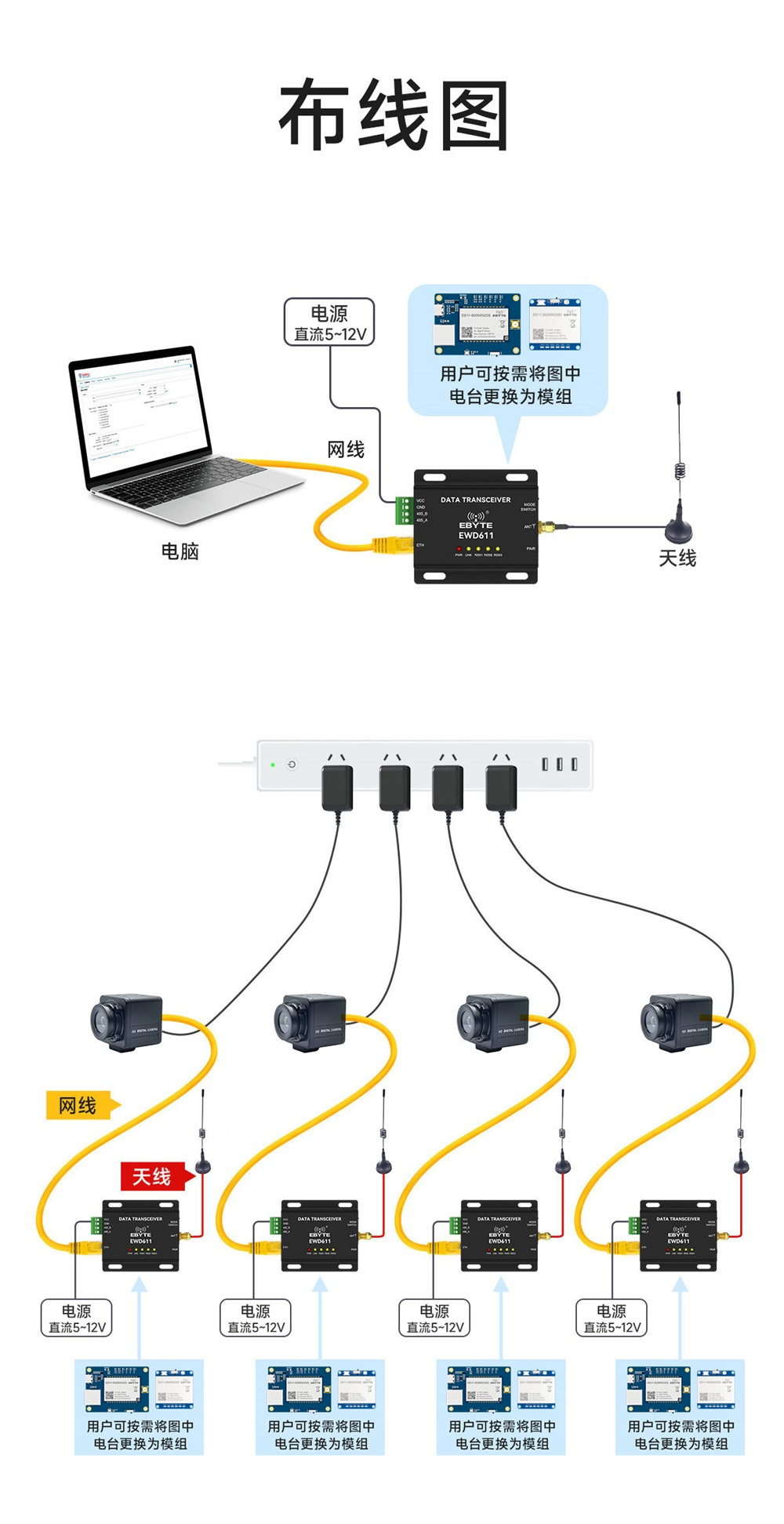

| 引脚序号 | 名称 | 功能 | 备注 |
| 1 | GND | - | 电源地 |
| 2 | TX+ | I/0 | Transceiver Data+（发送数据+） |
| 3 | TX- | I/0 | Transceiver Data-（发送数据-） |
| 4 | RX+ | I/0 | Receive Data+（接收数据+） |
| 5 | RX- | I/0 | Receive Data-（接收数据-） |
| 6 | GND | - | 电源地 |
| 7 | VIN | - | 电源输入 4.2V~28V，推荐 5V 或 12V |
| 8 | GND | - | 电源地 |
| 9 | UART_RX | I/0 | RXD 是接收引脚，TTL 电平 |
| 10 | UART_TX | I/0 | TX 是发送引脚，TTL 电平 |
| 11 | GND | - | 电源地 |
| 12 | GND | - | 电源地 |
| 13 | ANT | - | 天线接口，等效阻抗约 50Ω |
| 14 | GND | - | 电源地 |
| 15 | GND | - | 电源地 |
| 16 | GND | - | 电源地 |
| 17 | GND | - | 电源地 |
| 18 | GND | - | 电源地 |
| 19 | DBUG_IO | I/0 | RSSI 信号强度指示 I/O，低电平有效 |
| 20 | DBUG_CLK | I/0 | RSSI 信号强度指示 I/O，低电平有效 |
| 21 | PA7 | I/0 | RSSI 信号强度指示 I/O，低电平有效 |
| 22 | PA6 | I/0 | 连接指示 I/O，低电平有效 |
| 23 | PA8 | I/0 | 模式选择控制 I/O，高电平为主机模式，低电平为从机模式 |
| 24 | PA9 | I/0 | 模块内部上拉，配对控制 I/O，用户设计可参考官网推荐原理图 |
| 25 | PB1 | I/0 | - |
| 26 | +3.3V | - | 连接模块内部 3.3V，用户无需关心 |
| 27 | LED0 | I/0 | PHY 指示灯 |
| 28 | LED1 | I/0 | PHY 指示灯 |
注：RSSI 型号强度指示为依次触发，触发顺序为：PA7→DebugCLK→DebugIO。
| 批量采购/定制产品 |
| 【销售专线】：4000-330-990 7x24小时销售服务热线 |
| 【联系邮箱】：support@cdebyte.com |
| 技术咨询 |
| 【在线提交】：https://www.ebyte.com/apple-technology.html |
| 【联系邮箱】：support@cdebyte.com |

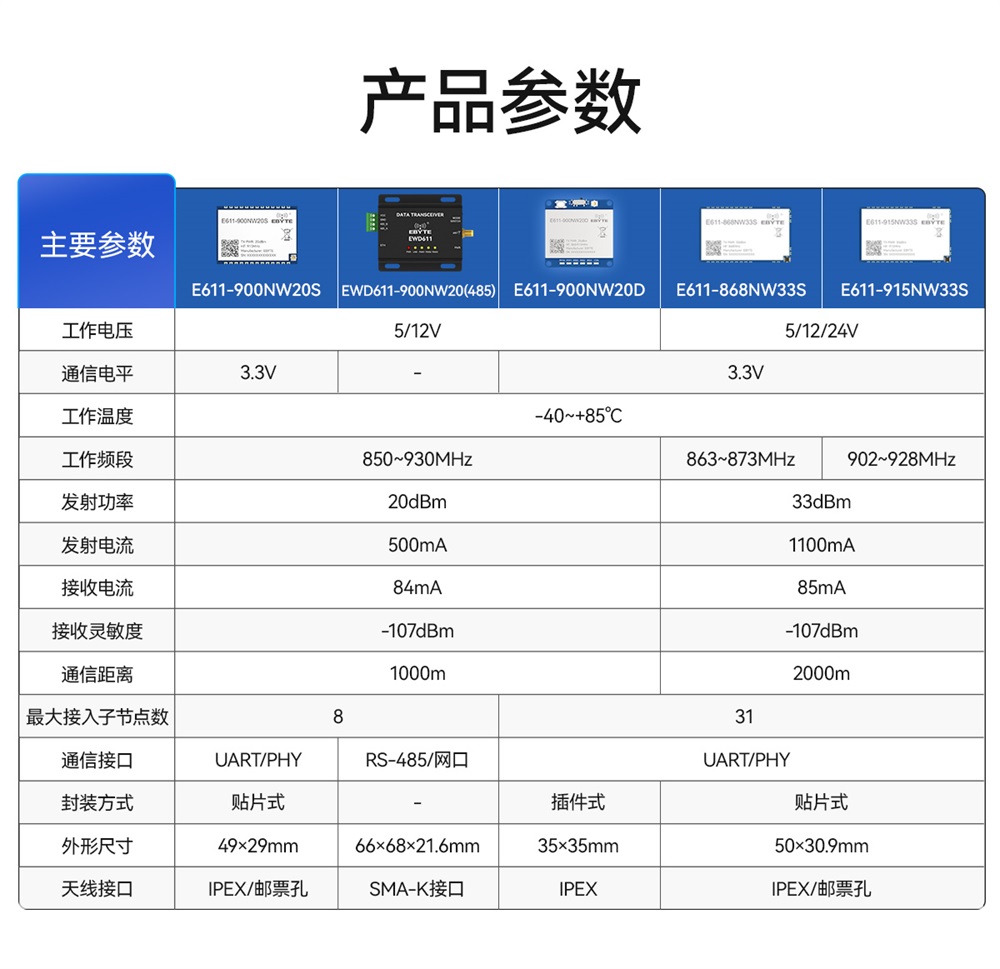

| 产品 型号 | 接口类型 | 芯片方案 | 工作频段 Hz | 发射功率 dBm | 测试距离 km | 空中速率 bps | 封装形式 | 产品尺寸 | 功能特点 | 技术 手册 | 样品 购买 |
|---|---|---|---|---|---|---|---|---|---|---|---|
