| 类别 | 名称 | 参数 |
| DI 输入 | 输入类型 | NPN、PNP |
| 输入范围 | DC 10～28V | |
| 隔离方式 | 每通道单独光电隔离 | |
| 输入阻抗 | 7.2kΩ | |
| 采集频率 | 1000 Hz | |
| 计数频率 | ＜500Hz | |
| 滤波时间 | 默认时间 6ms | |
| 输入指示 | DI 绿色 LED 指示灯 | |
| AI 输入 | 采集特性 | 单端输入/差分输入（型号可选） |
| 输入类型 | 单端电流：0-20mA、4-20mA | |
差分电流：0-20mA、4-20mA、±20mA | ||
差分电压：0-5V、±5V、0-10V、±10V | ||
单端电压：0-5V、0-10V | ||
| AI 分辨率 | 16 位（差分） | |
| AI 精度 | 1‰(差分)/3‰（单端） | |
| 刷新频率 | 最大 70Hz | |
| 输入指示 | AI 绿色 LED 指示灯 | |
| DO（继电器）输出 | DO 输出类型 | A 型继电器（常开） |
| DO 输出模式 | 电平输出、脉冲输出 | |
| 继电器触点容量 | 5A 30VDC、5A 250VAC（同一个COM公共端电流总和口最大4A输出 | |
| 输出指示 | DO 绿色 LED 指示灯 | |
| DO（PNP）输出 | DO 输出类型 | PNP 型 |
| DO 输出模式 | 电平输出、脉冲输出 | |
| 输出能力 | 支持在10～30V电压下，单通道最大0.5A、每个COM口最大4A输出 | |
| 输出指示 | DO 绿色 LED 指示灯 | |
| AO 输出 | 输出类型 | 0-20mA、4-20mA/0-5V、0-10V（电压、电流型号可选） |
| 输出精度 | 1‰ | |
| 输出阻抗 | AOV: 40R AOI:656kΩ | |
| 输出指示 | AO 绿色 LED 指示灯 | |
| PT100 输入 | 输入类型 | 2/3 线制 PT100 热电阻 |
| 测温范围 | -200～850℃ | |
| 温度分辨率 | 0.1℃ | |
| 精度 | ±0.1%±1℃ | |
| 刷新频率 | 最大 70Hz | |
| 输入指示 | RTD 绿色 LED 指示灯 | |
| 其他 | 产品尺寸 | 110mm * 25mm * 100mm (长*宽*高) |
| 工作温湿度 | -40 ～ +85℃、5% ～ 95%RH（无凝露） | |
| 存储温湿度 | -40 ～ +105℃、5% ～ 95%RH（无凝露） | |
| 安装方式 | 定位孔、导轨安装 |

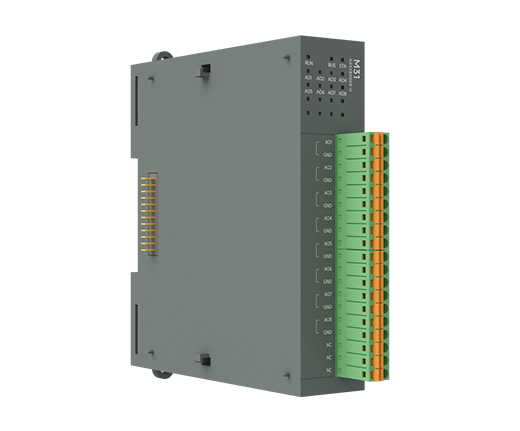

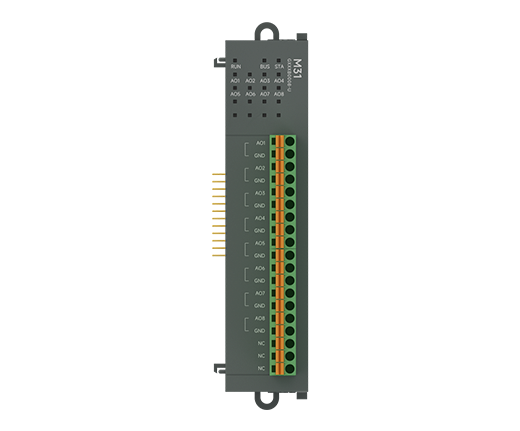

| M31-GXXXB0008-U 端口及按键说明： | ||
| 丝印 | 名称 | 说明 |
| AO1 | AO1 模拟量电压输出（正极） | AO1 模拟量输出（正极）接口，与 GND1 配合使用 |
| GND1 | AO1 模拟量电压输出（负极） | AO1 的模拟量输出（负极）接口 |
| AO2 | AO2 模拟量电压输出（正极） | AO2 模拟量输出（正极）接口，与 GND2 配合使用 |
| GND2 | AO2 模拟量电压输出（负极） | AO2 的模拟量输出（负极）接口 |
| AO3 | AO3 模拟量电压输出（正极） | AO3 模拟量输出（正极）接口，与 GND3 配合使用 |
| GND3 | AO3 模拟量电压输出（负极） | AO3 的模拟量输出（负极）接口 |
| AO4 | AO4 模拟量电压输出（正极） | AO4 模拟量输出（正极）接口，与 GND4 配合使用 |
| GND4 | AO4 模拟量电压输出（负极） | AO4 的模拟量输出（负极）接口 |
| AO5 | AO5 模拟量电压输出（正极） | AO5 模拟量输出（正极）接口，与 GND5 配合使用 |
| GND5 | AO5 模拟量电压输出（负极） | AO5 的模拟量输出（负极）接口 |
| AO6 | AO6 模拟量电压输出（正极） | AO6 模拟量输出（正极）接口，与 GND6 配合使用 |
| GND6 | AO6 模拟量电压输出（负极） | AO6 的模拟量输出（负极）接口 |
| AO7 | AO7 模拟量电压输出（正极） | AO7 模拟量输出（正极）接口，与 GND7 配合使用 |
| GND7 | AO7 模拟量电压输出（负极） | AO7 的模拟量输出（负极）接口 |
| AO8 | AO8 模拟量电压输出（正极） | AO8 模拟量输出（正极）接口，与 GND8 配合使用 |
| GND8 | AO8 模拟量电压输出（负极） | AO8 的模拟量输出（负极）接口 |
| NC | 空端子（Not Care） | 无实际电路连接功能 |
| NC | 空端子（Not Care） | 无实际电路连接功能 |
| NC | 空端子（Not Care） | 无实际电路连接功能 |
| M31-GXXXA0008-U 指示灯说明： | ||
| 丝印 | 名称 | 说明 |
| RUN | 电源指示灯 | 红色 LED 灯；亮：系统供电正常；灭：系统供电异常 |
| BUS | 设备总线状态指示灯 | 黄色 LED 灯；亮：设备内部总线运行正常；灭：设备内部总线运行完全异常；闪烁：设备内部总线运行可能存在异常 |
| STA | 总线通讯指示灯 | 蓝色 LED 灯；闪烁：表示主机与扩展模块之间有数据交互；常灭：表示主机与扩展模块之间无数据交互 |
| AO1 | AO1 输出指示灯 | 绿色 LED 灯；亮：正常输出达到量程 1%及以上；灭：未有效输出 |
| AO2 | AO2 输出指示灯 | 绿色 LED 灯；亮：正常输出达到量程 1%及以上；灭：未有效输出 |
| AO3 | AO3 输出指示灯 | 绿色 LED 灯；亮：正常输出达到量程 1%及以上；灭：未有效输出 |
| AO4 | AO4 输出指示灯 | 绿色 LED 灯；亮：正常输出达到量程 1%及以上；灭：未有效输出 |
| AO5 | AO5 输出指示灯 | 绿色 LED 灯；亮：正常输出达到量程 1%及以上；灭：未有效输出 |
| AO6 | AO6 输出指示灯 | 绿色 LED 灯；亮：正常输出达到量程 1%及以上；灭：未有效输出 |
| AO7 | AO7 输出指示灯 | 绿色 LED 灯；亮：正常输出达到量程 1%及以上；灭：未有效输出 |
| AO8 | AO8 输出指示灯 | 绿色 LED 灯；亮：正常输出达到量程 1%及以上；灭：未有效输出 |
