发射功率：22dBm
通信距离：5km
产品尺寸：92*66*30mm 产品重量：95±2g

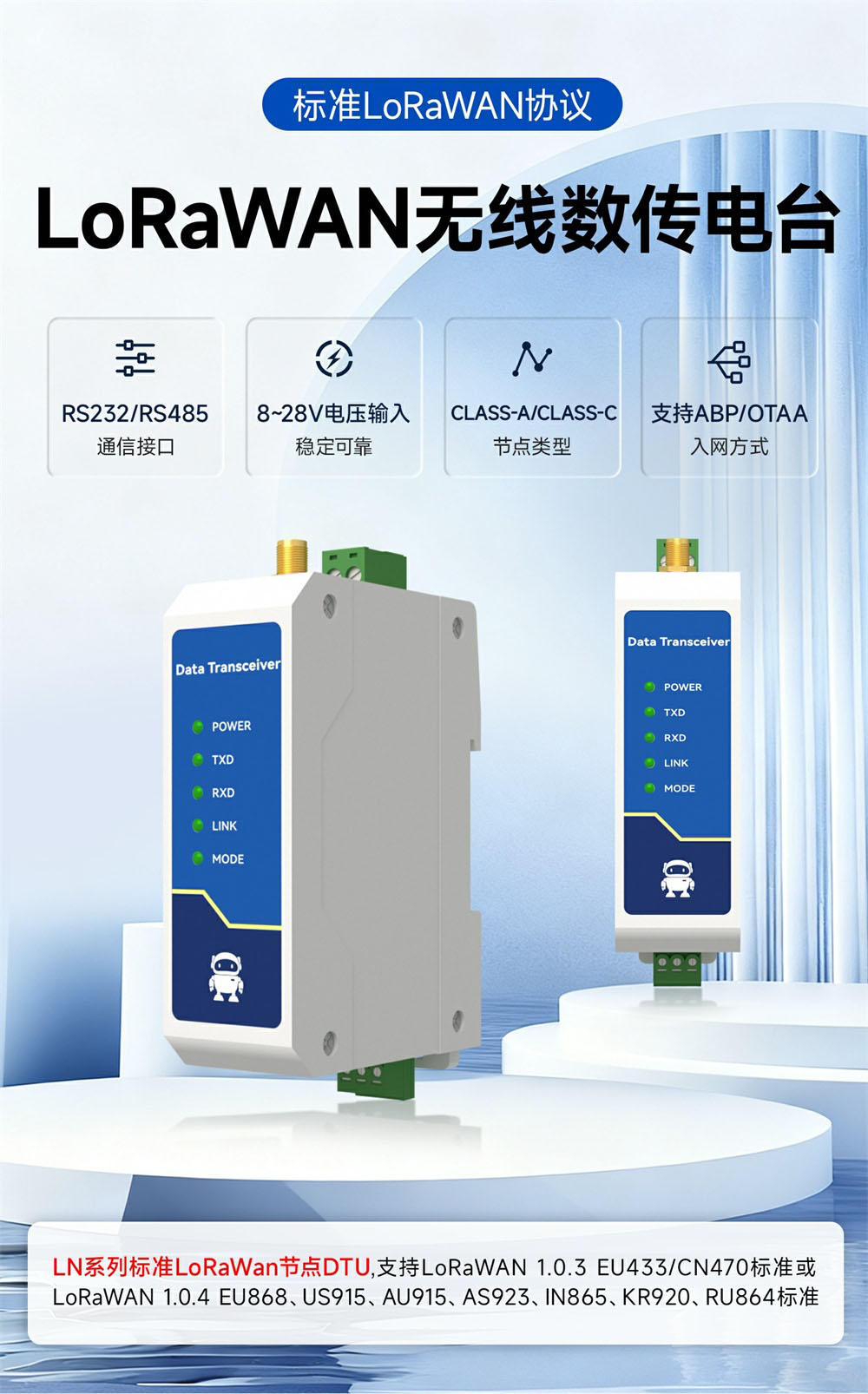

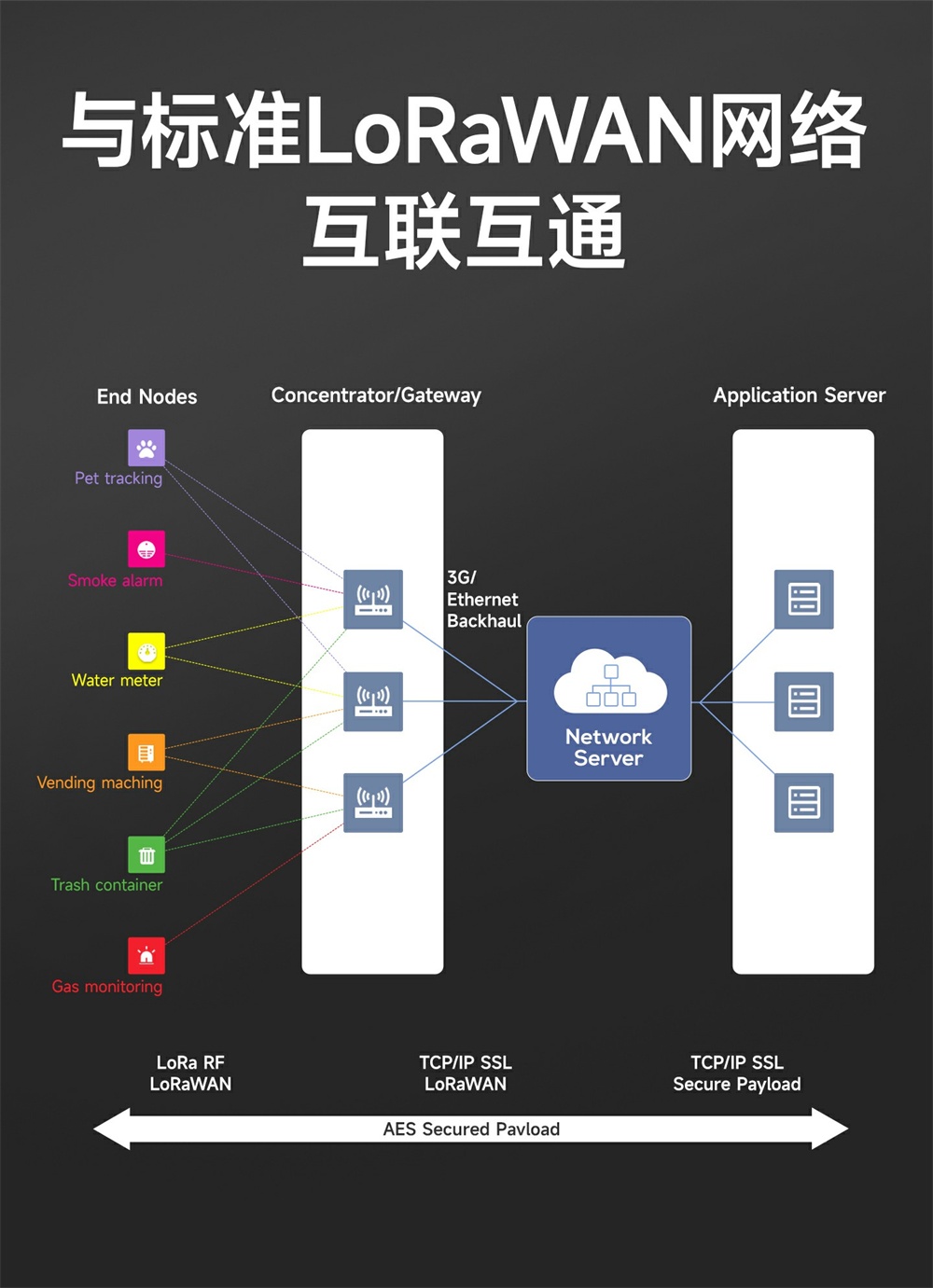

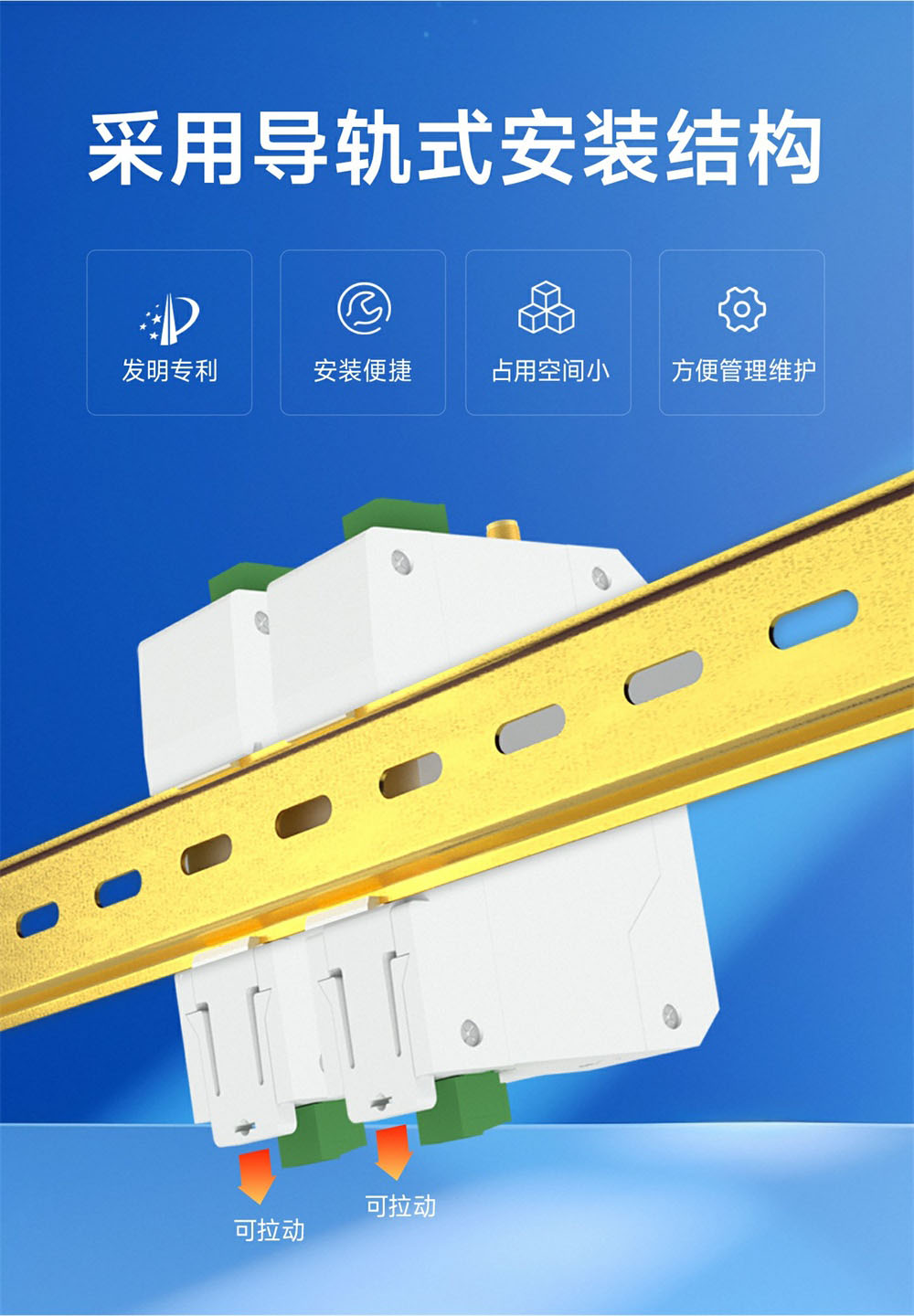

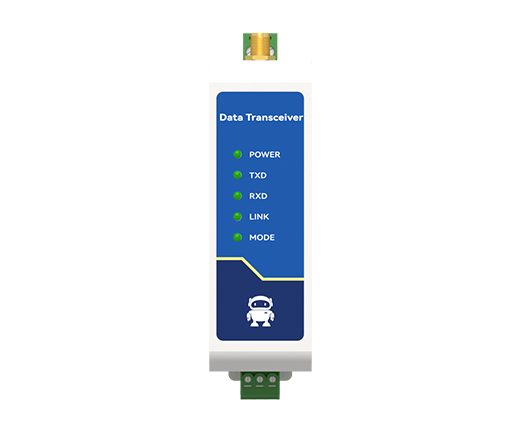

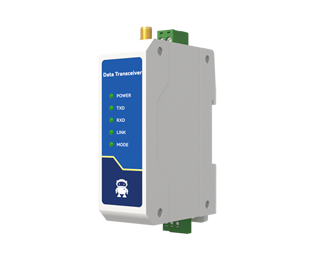

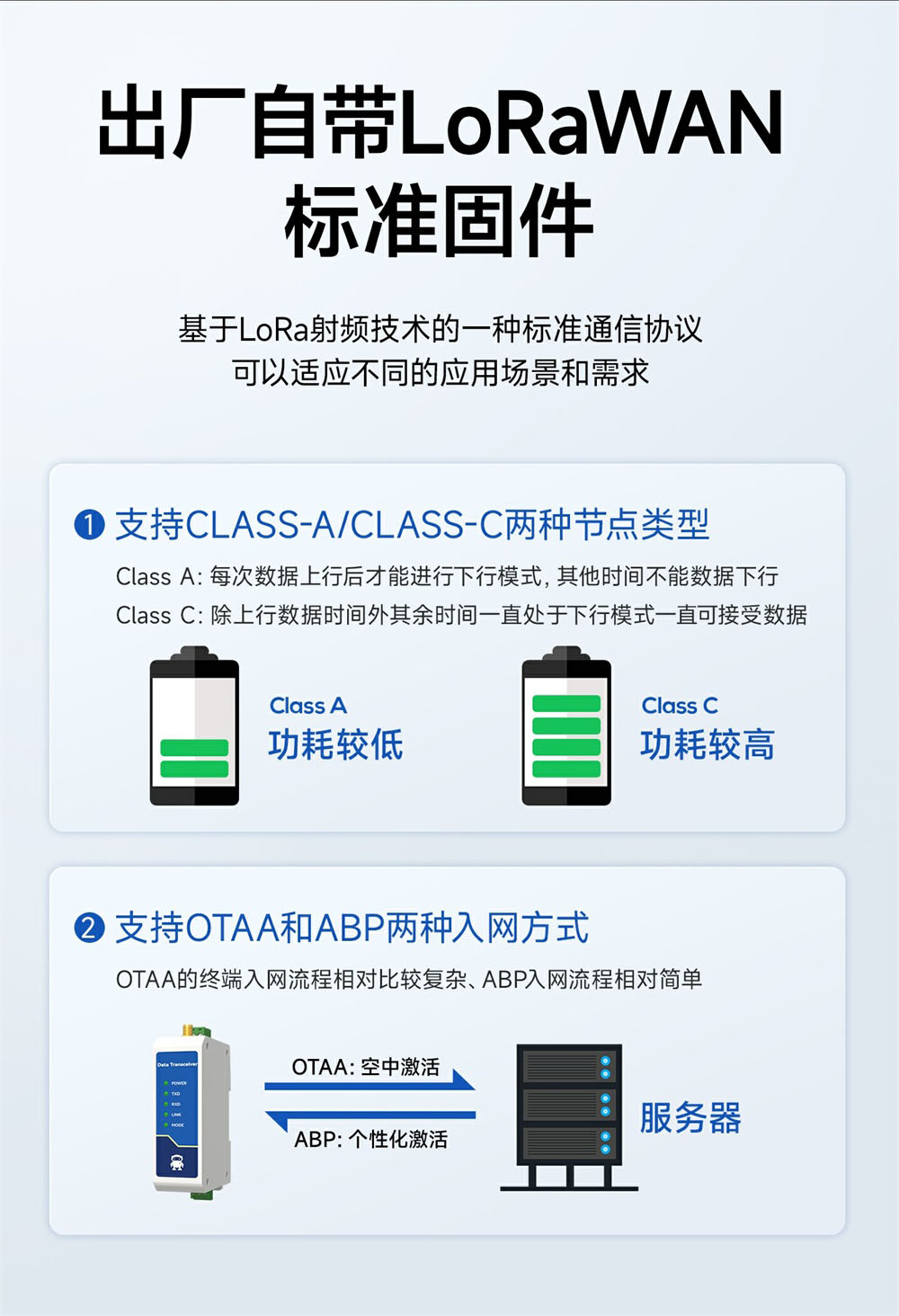

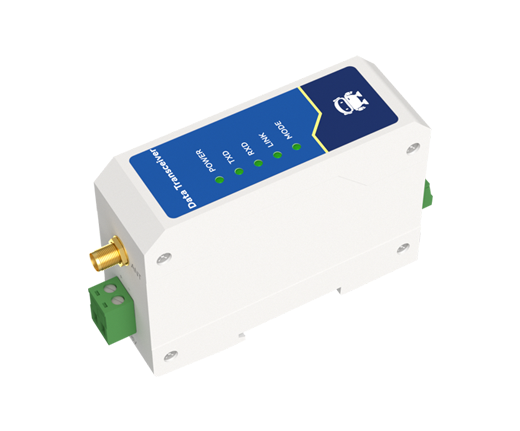

产品简介：E95-DTU(470LN22-485)是采用LoRaWAN技术设计的无线数传节点电台，支持CLASS–A/CLASS-C节点类型，支持ABP/OTAA两种入网方式，支持LoRaWAN 1.0.3的EU433/CN470标准，电台提供RS485接口，用户可通过AT指令或者上位机简单配置即可接入标准LoRaWAN网络中，支持透明传输和脚本定时采集数据，采用塑料壳体，导轨式安装结构，支持8～28V（DC）宽电压电压输入。LoRa扩频技术将带来更远的通讯距离，且具抗干扰能力强的优势。产品喷涂三防漆，具有“防霉菌”“防潮湿”“防盐雾”等功能。

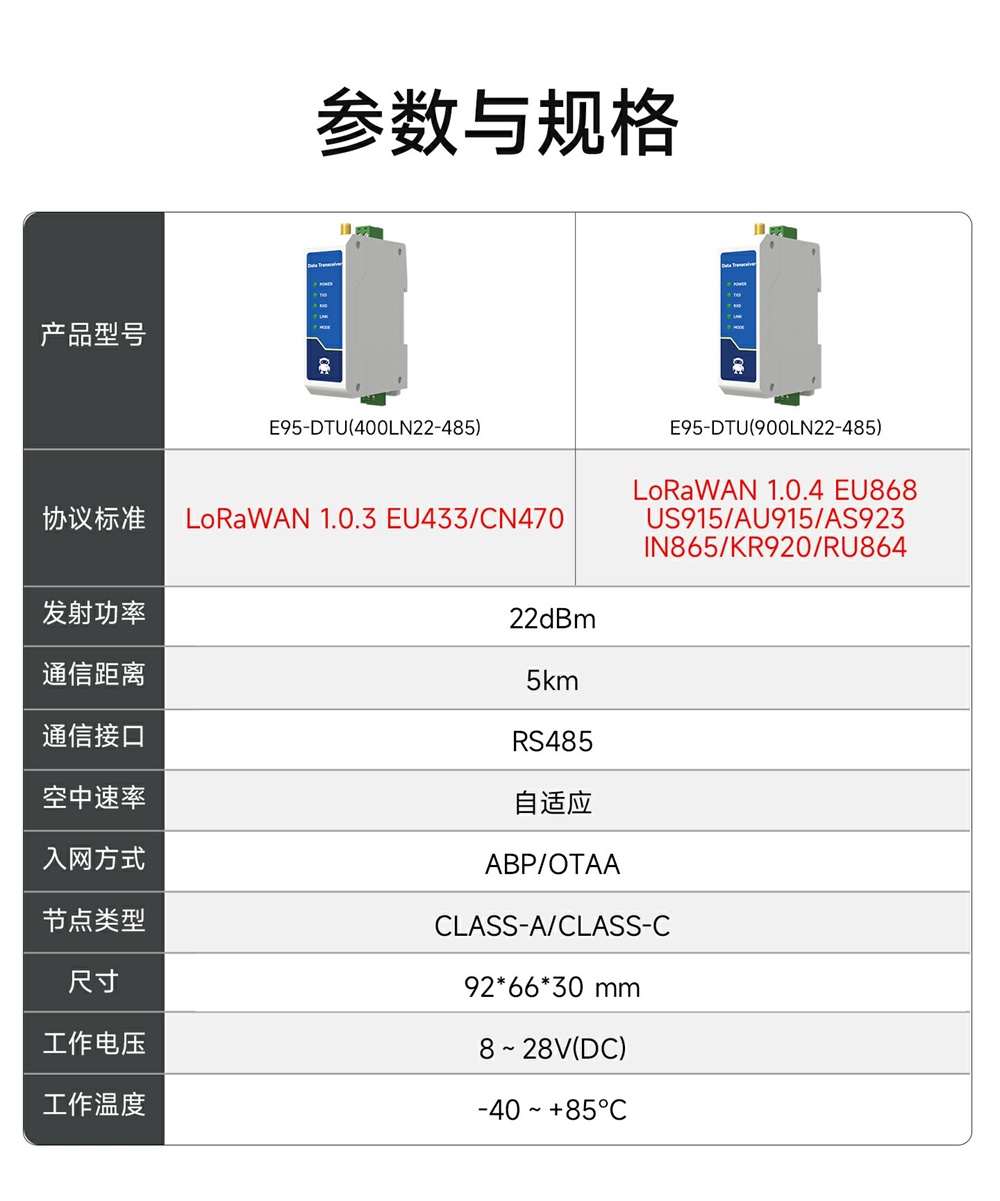

| 序号 | 项目 | 通用规格 | 说明 |

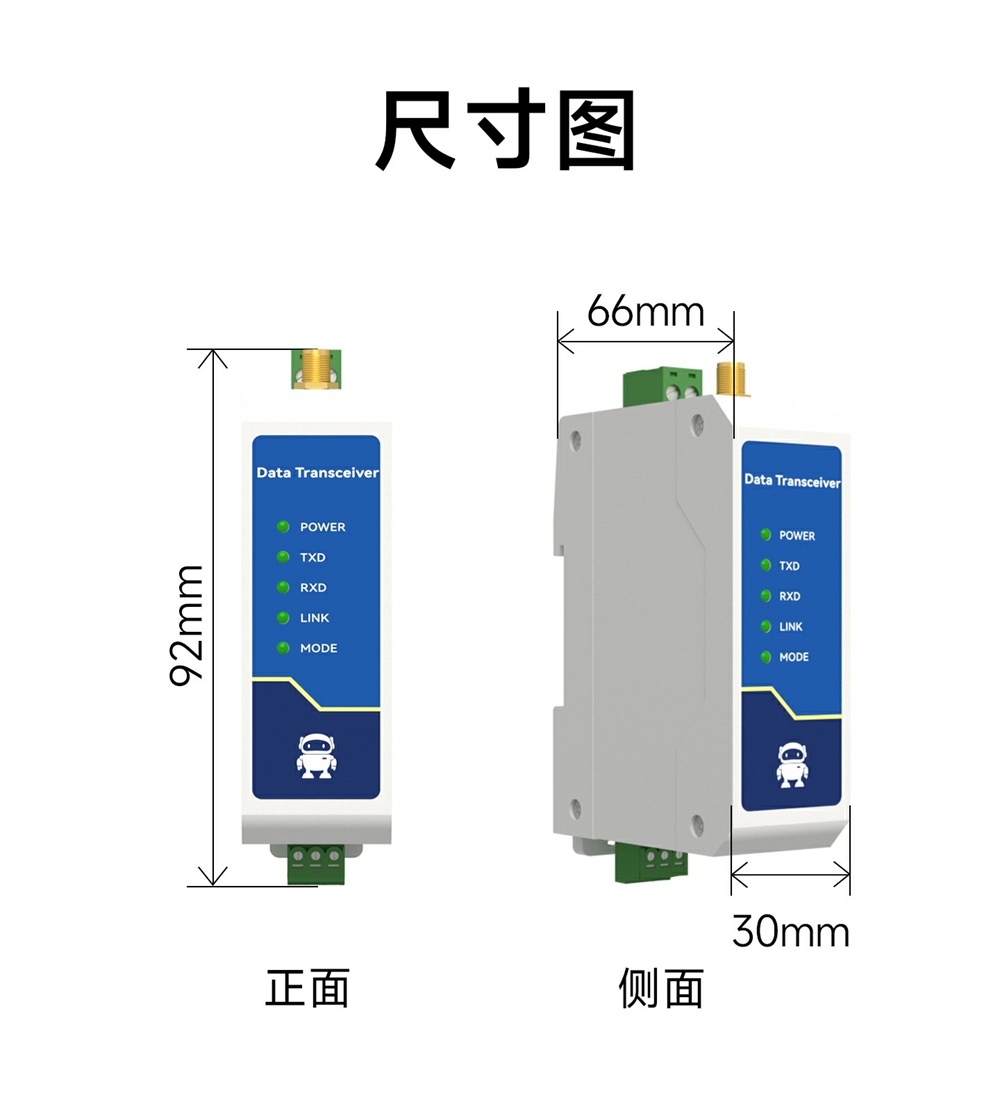

| 1 | 产品尺寸 | 92*66*30 mm | 详见1.5章节安装尺寸 |
| 2 | 产品重量 | 95 g | 重量公差 5g |
| 3 | 工作温度 | -40℃～+85℃ | 工业级 |
| 4 | 电压范围 | 8～28V（DC） | 建议使用12V或24V |
| 5 | 通讯接口 | RS485 | 3.81mm接线端子 |
| 6 | 波特率 | 出厂默认9600 | 波特率范围1200～115200 |
| 7 | 工作频率Hz | LoRaWAN 1.0.3 EU433/CN470标准协议 | |
| 8 | 发射功率 dBm | 22 dBm | |

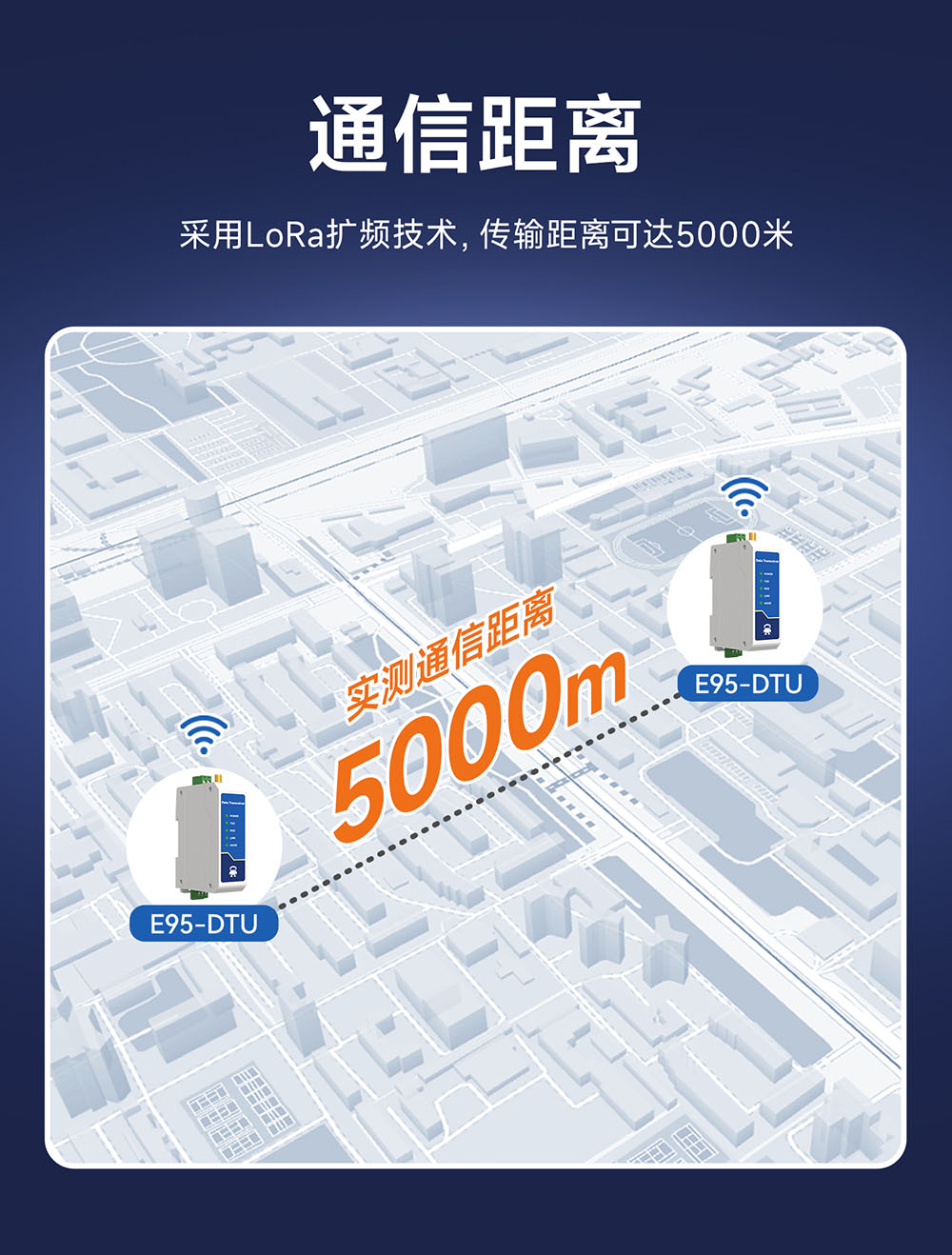

| 9 | 参考距离 | 5km | 晴朗天气，空旷环境无遮挡、12V/1A电源供电、5dBi吸盘天线，天线架高约2米，使用出厂默认参数。 |
| 10 | 空中速率 bps | 自适应 |

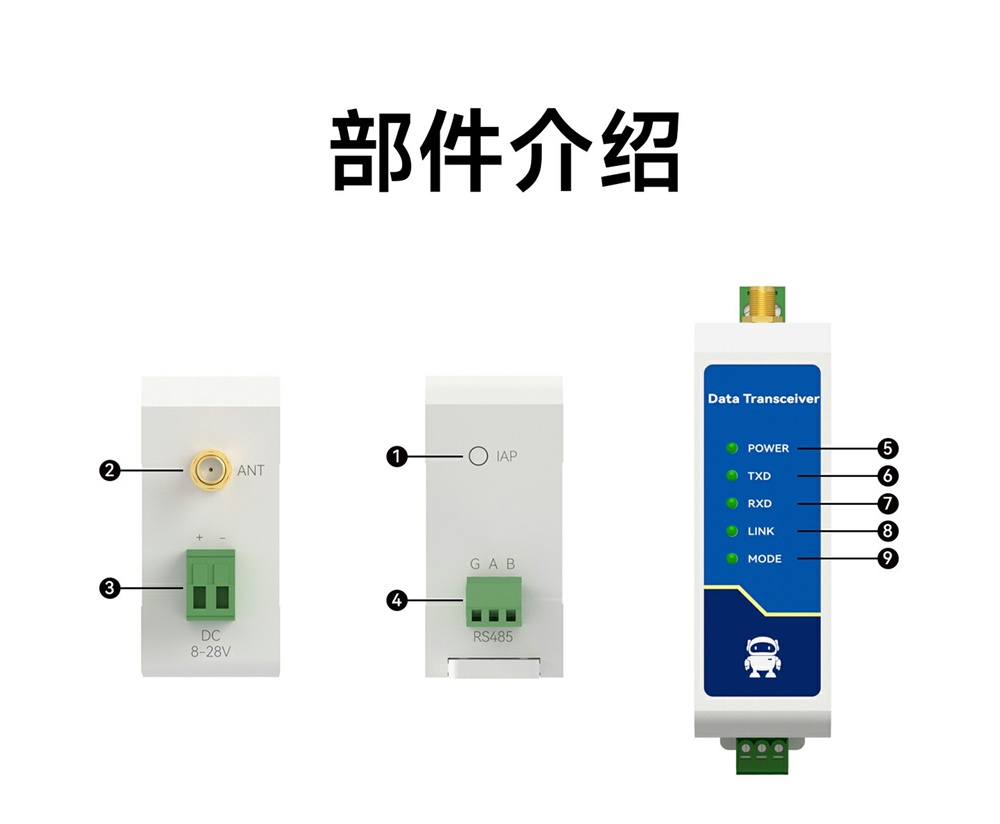

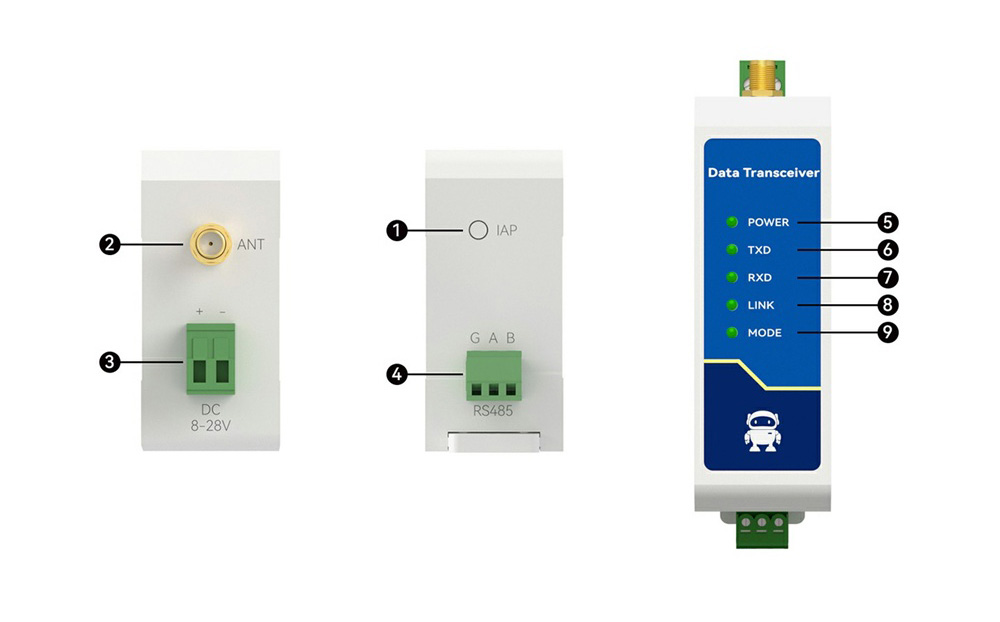

| 序号 | 名称 | 功能 | 说明 |
| 1 | IAP | 固件在线升级按钮 | 上电前长按约2秒，模块上电后会立即进入升级模式，串口同时会打印“C”字样 |
| 2 | ANT | 射频接口 | SMA-K，外螺纹内孔。 |
| 3 | 电源接口① | +(VCC) | 电源正（DC 8~28V） |
| -(GND) | 电源地 | ||
| 4 | 通信接口 A | RS485信号A | RS485接口A接口与设备A接口相连 |
| 通信接口 B | RS485信号B | RS485接口B接口与设备B接口相连 | |
| 通信接口 G | GND | 抗干扰、接地 | |
| 5 | POWER | 电源指示灯 | 电源接通时点亮，颜色为红色 |
| 6 | TXD | 发送指示灯 | 发送数据时亮蓝灯，并闪烁 |
| 7 | RXD | 接收指示灯 | 接收数据时亮绿灯，并闪烁 |
| 8 | LINK | 入网状态指示灯 | 未入网时灯灭，入网状态时亮橙灯 |
| 9 | MODE | 工作模式指示灯 | 配置模式灯灭，透传模式灯亮 |
| 批量采购/定制产品 |
| 【销售专线】：4000-330-990 7x24小时销售服务热线 |
| 【联系邮箱】：support@cdebyte.com |
| 技术咨询 |
| 【在线提交】：https://www.ebyte.com/apple-technology.html |
| 【联系邮箱】：support@cdebyte.com |
| 常见问题 |
| ★ 问：电台不带AUX引脚，如何判断数据已经发送完了？ |
| 答：无法判断，除了看TX灯。 |
| ★ 问：可否通过现有的软件设置发射启动时间，测的从串口给数据到空口出来延时大概是在100ms左右，有时更高。 |
| 答：现有软件不能设置，延时跟空速，数据量等有关。 |
| ★ 问：请问网络ID和扩频因子都能设置吗？ |
| 答：扩频因子根据选择的空速自动设置；地址可设置，扩频因子不能设。 |
| ★ 问：电脑端连的232接口，设备端连的485接口，数据无法通信。 |
| 答：先使用电脑直接通讯测试模块是否通讯正常，请先检测设置参数是否正确。 |
| ★ 问：电台在正常工作情况下，一直发送数据，有没有时间限制或者要求? |
| 答：512字节的缓冲区,不能超过缓冲区,2天的老化测试时间。 |
| ★ 问：E90-DTU请帮忙看看： How E90 works是怎么回事? |
| 答：E90使用方法和其他电台使用方法一致，只是分包长度变长了而已；不支持mesh组网，要组网只能以轮询点对点方式。 |
| ★ 问：测试的DTU和PLC通信失败，请问该怎么处理呢？ |
| 答：1、确认我们模块正常通信；2、确认RS485接线正确确认PLC；3、设置参数和我们模块参数一致。 |
