型号规格
| 型号规格 | 工作频率 | 发射功率 | 参考距离 | 规格特性 | 推荐应用场景 |
| Hz | dbm | km | |||
| E95-DTU/E96-DTU(400SLxxx) | 410.125～493.125M | 22/30 | 5/10 | LoRa 扩频抗干扰 | 适用于距离远、易受干扰的环境 |
通用规格参数
| 序号 | 项目 | 规格 | 说明 |

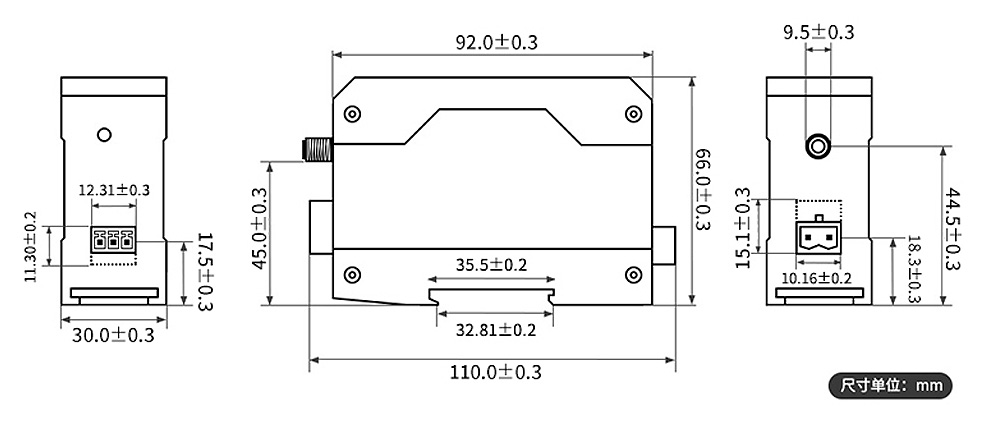

| 1 | 产品尺寸 | 92*67*30 mm | 详见安装尺寸 |
| 2 | 产品重量 | 95g | 重量公差 5g |
| 3 | 工作温度 | -40℃～+85℃ | 满足工业级使用需求 |
| 4 | 电压范围 | AC 85~265V DC 8～28V | 建议使用 AC 220V 或DC 12V |
| 6 | 通讯接口 | RS485/RS232 | 3.81 接线端子 |
| 7 | 波特率 | 出厂默认9600 | 波特率范围 1200～115200 |
| 8 | 地址码 | 出厂默认 0 | 共计 65536 个地址码可设置 |
频率范围及信道数
| 型号规格 | 默认频率 | 频段范围 | 信道间隔 | 信道数 |
| Hz | Hz | Hz | ||
| E95-DTU/E96-DTU(400SLxxx) | 433.125M | 410.125～493.125M | 1M | 84，半双工 |
电流参数
| 型号规格 | 发射电流 mA | 守候电流 mA | ||
| 12V | 24V | 12V | 24V | |
| E95-DTU/E96-DTU(400SLxxx) | 45 | 26 | 10 | 7 |

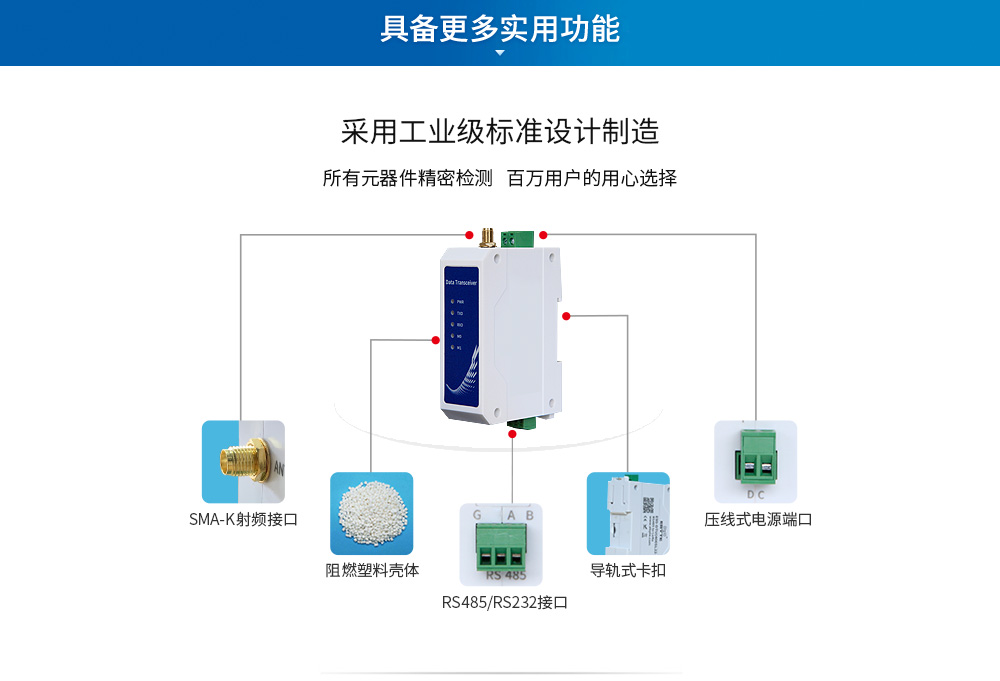

| 脚号 | 名称 | 功能 | 说明 |

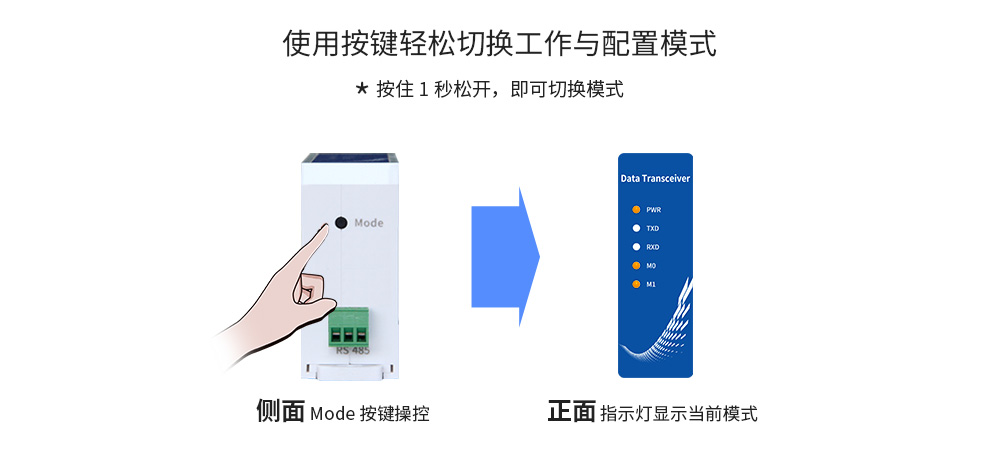

| 1 | Mode | 模式切换按钮 | 工作模式切换控制 |
| 2 | ANT | 射频接口 | SMA-K，外螺纹内孔 |
| 3 | AC/DC | 电源接口 | 交流/直流电源输入端口，压线式端口 |
| 4 | RS485/RS232 | RS485/RS232 通信端口 | 标准 RS-485/RS-232 接口 |
| 5 | PWR | 电源指示灯 | 电源接通时点亮 |
| 6 | TXD | 发送指示灯 | 发送数据时闪烁 |
| 7 | RXD | 接收指示灯 | 接收数据时闪烁 |
| 8 | MO | 模式指示灯 | 工作模式指示灯 |
| 9 | M1 | 模式指示灯 | 工作模式指示灯 |
| 在线购买 |
| 【亿佰特官方淘宝店】：https://item.taobao.com |
| 【京东商城】：https://i-item.jd.com |
| 【官方淘宝】：https://item.taobao.com |
| 【阿里巴巴】：https://detailpreview.1688.com |
| 批量采购/定制产品 |
| 【销售专线】：4000-330-990 7x24小时销售服务热线 |
| 【联系邮箱】：sales@cdebyte.com |
| 技术咨询 |
| 【在线提交】：http://www.ebyte.com/apple-technology.aspx |
| 【联系邮箱】：support@cdebyte.com |
| 常见问题 |
| ★ 问：电台不带AUX引脚，如何判断数据已经发送完了？ |
| 答：无法判断，除了看TX灯。 |
| ★ 问：可否通过现有的软件设置发射启动时间，测的从串口给数据到空口出来延时大概是在100ms左右，有时更高。 |
| 答：现有软件不能设置，延时跟空速，数据量等有关。 |
| ★ 问：请问网络ID和扩频因子都能设置吗？ |
| 答：扩频因子根据选择的空速自动设置；地址可设置，扩频因子不能设。 |
| ★ 问：电脑端连的232接口，设备端连的485接口，数据无法通信。 |
| 答：先使用电脑直接通讯测试模块是否通讯正常，请先检测设置参数是否正确。 |
| ★ 问：电台在正常工作情况下，一直发送数据，有没有时间限制或者要求? |
| 答：512字节的缓冲区,不能超过缓冲区,2天的老化测试时间。 |
| ★ 问：E90-DTU请帮忙看看： How E90 works是怎么回事? |
| 答：E90使用方法和其他电台使用方法一致，只是分包长度变长了而已；不支持mesh组网，要组网只能以轮询点对点方式。 |
| ★ 问：测试的DTU和PLC通信失败，请问该怎么处理呢？ |
| 答：1、确认我们模块正常通信；2、确认RS485接线正确确认PLC；3、设置参数和我们模块参数一致。 |
