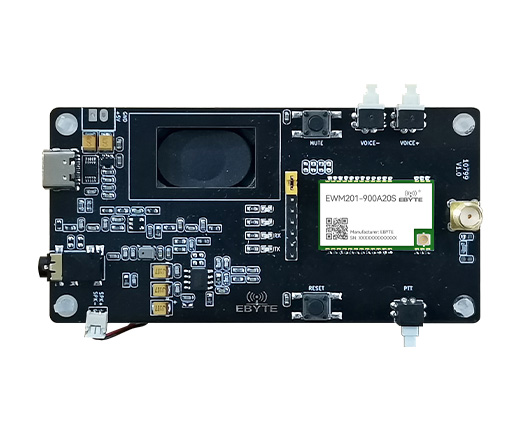

序号 | 名称 | 功能说明 |
1 | Type-C | Type-C 接口,兼顾供电和串口通信 |
2 | 3.5mm耳机座 | 支持MIC输入和音频输出,需使用单耳带麦克风的耳机,普通的3.5mm耳机可能导致耳机麦克风无法使用。 |
3 | 喇叭插座 | 已配套连接喇叭 |
4 | 板载麦克风 | - |
5 | RX指示灯 | 常亮时处于收听状态 |
6 | TX指示灯 | 常亮时处于发送状态 |
7 | 复位按键 | 模块重启复位 |
8 | PTT对讲按钮 | 按压一次切换一次收发状态 |
9 | 天线SMA座子 | 连接天线 |

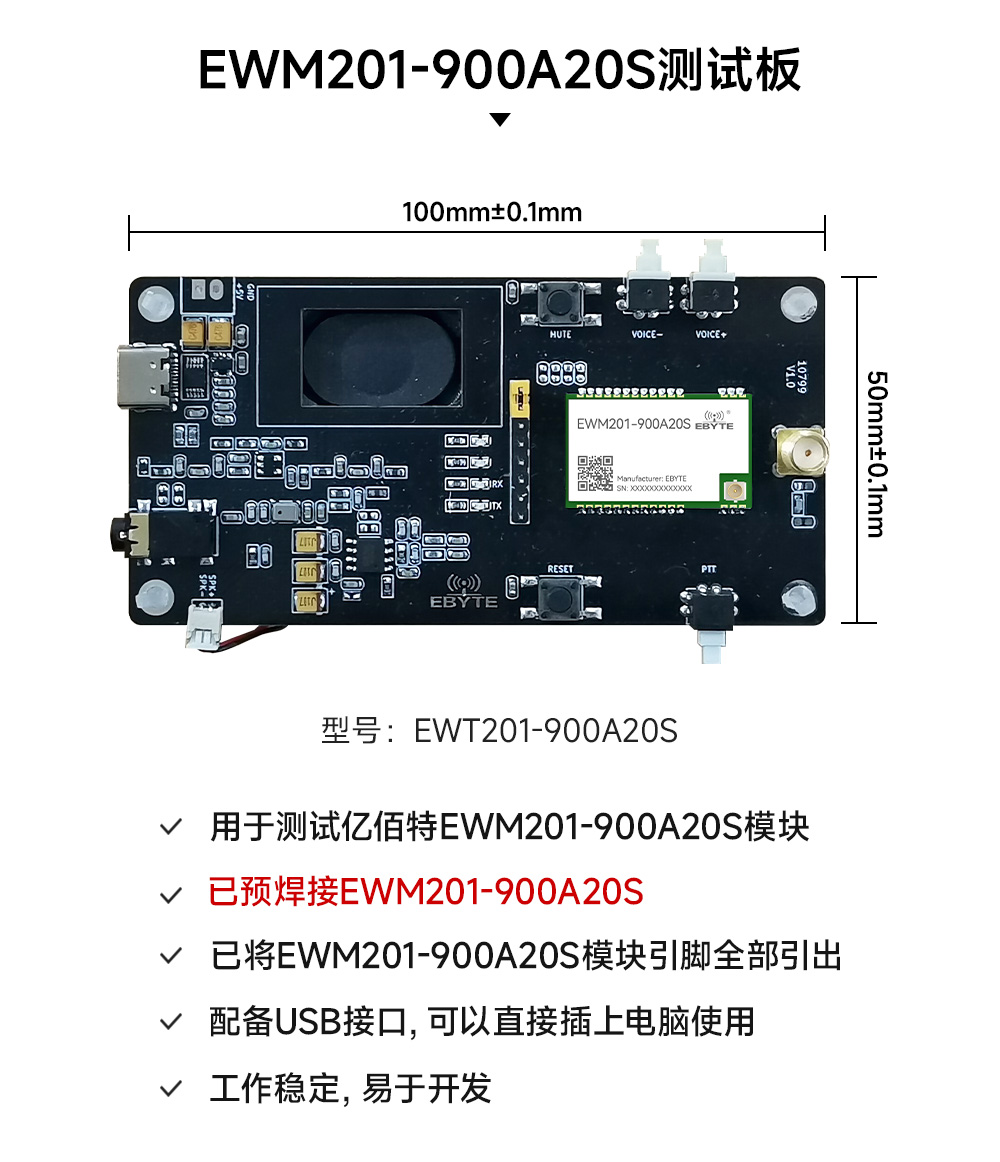

10 | 语音对讲模块 | 已预焊接EWM201-470A20S/EWM201-470A30S/EWM201-900A20S/EWM201-900A30S |
11 | 音量增加键 | 按压1次音量加1,共16档 |
12 | 音量减小键 | 按压1次音量减1,共16档 |
13 | 静音按键 | 暂未支持 |
14 | 功耗测试接口 | 电流测试接口 |
15 | 喇叭 | - |
16 | 电池座 | 5V DC电源,推荐使用电池供电,通讯效果更佳 |
产品说明书 |
【用户手册】EWT201-xxxAxxS_UserManual_CN ![]() |
开发测试 |
【原理图】EWT201-xxxAxxS原理图 ![]() |
工具软件 |
【通信测试】串口调试助手_XCOM ![]() |
亿佰特简介 |
【企业简介】 ![]() |
在线购买 |
【亿佰特官方淘宝店】:https://detail.taobao.com |
【京东商城】:http://item.jd.com |
【官方淘宝】:https://item.taobao.com |
【阿里巴巴】:https://detail.1688.com |
批量采购/定制产品 |
【销售专线】:4000-330-990 7x24小时销售服务热线 |
【联系邮箱】:support@cdebyte.com |
技术咨询 |
【在线提交】:https://www.ebyte.com/apple-technology.html |
【联系邮箱】:support@cdebyte.com |
产品 型号 | 接口类型 | 芯片方案 | 载波频率Hz | 发射功率dBm | 测试距离km | 空中速率bps | 封装形式 | 产品尺寸mm | 产品特点 | 技术 手册 | 样品 购买 |
---|---|---|---|---|---|---|---|---|---|---|---|
EWT201-900A20S | USB | - | - | - | - | - | - | 50*100 | EWM201-900A20S无线音频对讲模块开发板 | ||
EWT201-900A30S | USB | - | - | - | - | - | - | 50*100 | EWM201-900A30S无线音频对讲模块开发板 | ||
EWM201-900A30S | UART | - | 863-928M | 30 | 5 | - | 贴片 | 33*26.5 | 远距离音频传输、数字对讲机、无线语音对讲模组 | ||
EWM201-900A20S | UART | - | 863-928M | 20 | 3.5 | - | 贴片 | 16*26 | 远距离音频传输、数字对讲机、无线语音对讲模组 | ||
EWM201-470A30S | UART | - | 470-510M | 30 | 5 | - | 贴片 | 33*26.5 | 远距离语音传输、数字对讲机、无线音频对讲模块 | ||
EWM201-470A20S | UART | - | 470-510M | 20 | 3.5 | - | 贴片 | 16*26 | 远距离语音传输、数字对讲机、无线音频对讲模块 |
