EWT201-900A30S 无线语音对讲模组开发板

接口:USB

芯片:-

尺寸:50.0*100.0mm

产品简介:EWT201-900A30S开发板是一款基于EWM201系列无线语音对讲模组开发的测试套件。测试套件支持Type-C供电、AT指令配置、3.5mm耳机接口。用户只需连接天线,接通电源即可完成快速测试。

引流图1 E22-400T22S
引流图2 E200-2G4A20S

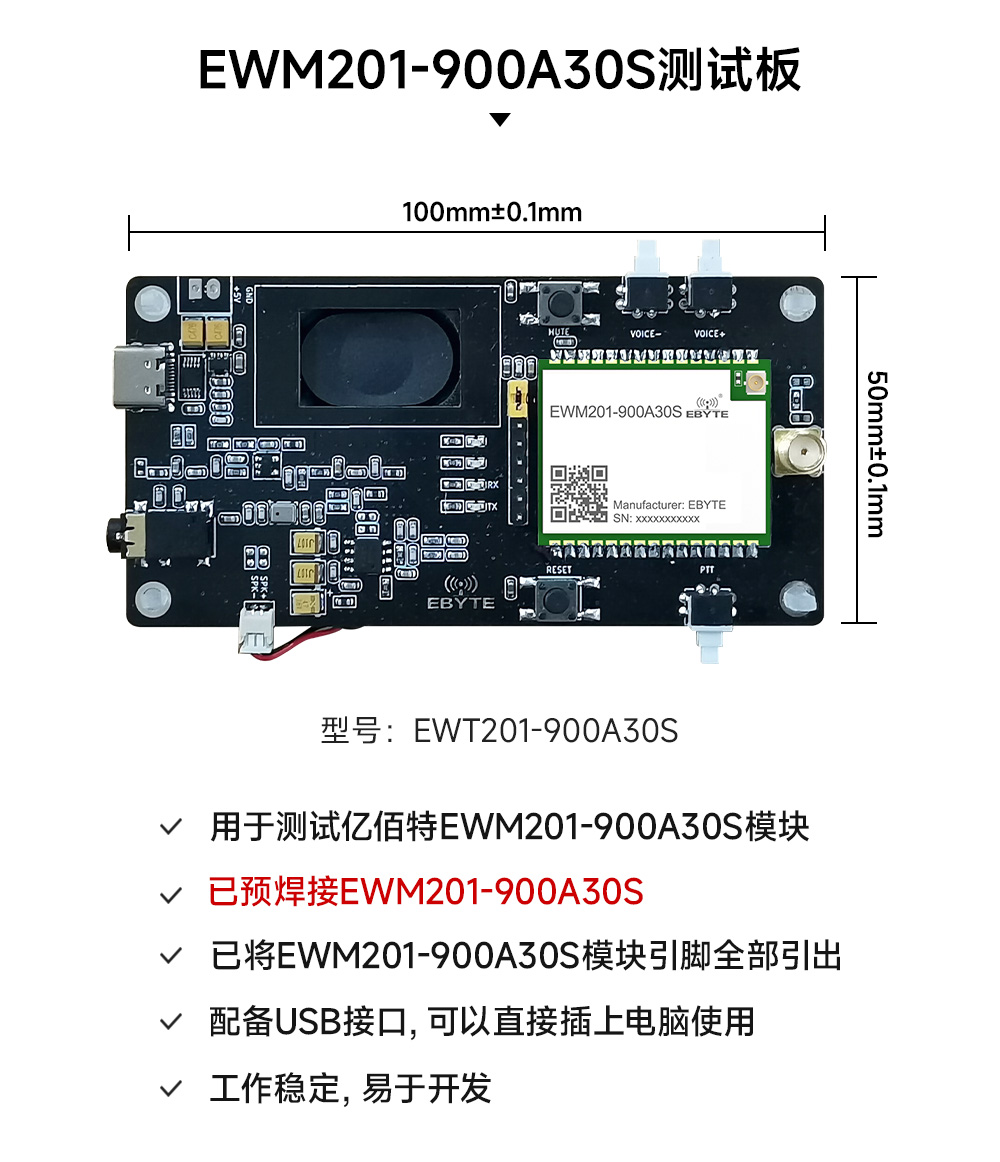

EWT201-900A30S 音频传输模块测试套件

引脚定义

序号名称功能说明
1Type-CType-C 接口,兼顾供电和串口通信
23.5mm耳机座支持MIC输入和音频输出,需使用单耳带麦克风的耳机,普通的3.5mm耳机可能导致耳机麦克风无法使用。
3喇叭插座已配套连接喇叭
4板载麦克风-
5RX指示灯常亮时处于收听状态
6TX指示灯常亮时处于发送状态
7复位按键模块重启复位
8PTT对讲按钮按压一次切换一次收发状态
9天线SMA座子连接天线
10语音对讲模块已预焊接EWM201-470A20S/EWM201-470A30S/EWM201-900A20S/EWM201-900A30S
11音量增加键按压1次音量加1,共16档
12音量减小键按压1次音量减1,共16档
13静音按键暂未支持
14功耗测试接口电流测试接口
15喇叭-
16电池座5V DC电源,推荐使用电池供电,通讯效果更佳


       产品说明书
    【用户手册】EWT201-xxxAxxS_UserManual_CN  下载



       开发测试
     【原理图】EWT201-xxxAxxS原理图   下载



       工具软件
    【通信测试】串口调试助手_XCOM  下载


       亿佰特简介
    【企业简介】  下载



       在线购买
     【亿佰特官方淘宝店】:https://detail.taobao.com
     【京东商城】:http://item.jd.com
     【官方淘宝】:https://item.taobao.com
     【阿里巴巴】:https://detail.1688.com


       批量采购/定制产品
     【销售专线】:4000-330-990         7x24小时销售服务热线
     【联系邮箱】:support@cdebyte.com


       技术咨询
     【在线提交】:https://www.ebyte.com/apple-technology.html
     【联系邮箱】:support@cdebyte.com
产品
型号
接口类型 芯片方案 载波频率Hz 发射功率dBm 测试距离km 空中速率bps 封装形式 产品尺寸mm 产品特点技术
手册
样品
购买
EWT201-900A20S USB - - - - - - 50*100 EWM201-900A20S无线音频对讲模块开发板
EWT201-900A30S USB - - - - - - 50*100 EWM201-900A30S无线音频对讲模块开发板
EWM201-900A30S UART - 863-928M 30 5 - 贴片 33*26.5 远距离音频传输、数字对讲机、无线语音对讲模组
EWM201-900A20S UART - 863-928M 20 3.5 - 贴片 16*26 远距离音频传输、数字对讲机、无线语音对讲模组
EWM201-470A30S UART - 470-510M 30 5 - 贴片 33*26.5 远距离语音传输、数字对讲机、无线音频对讲模块
EWM201-470A20S UART - 470-510M 20 3.5 - 贴片 16*26 远距离语音传输、数字对讲机、无线音频对讲模块
  • EWT201-900A20S

    产品型号:EWT201-900A20S

    接口类型 :USB

    芯片方案 :-

    载波频率Hz :-

    发射功率dBm :-

    测试距离km :-

    空中速率bps :-

    封装形式 :-

    产品尺寸mm :50*100

    产品特点:EWM201-900A20S无线音频对讲模块开发板

    PDF :

    购买:

  • EWT201-900A30S

    产品型号:EWT201-900A30S

    接口类型 :USB

    芯片方案 :-

    载波频率Hz :-

    发射功率dBm :-

    测试距离km :-

    空中速率bps :-

    封装形式 :-

    产品尺寸mm :50*100

    产品特点:EWM201-900A30S无线音频对讲模块开发板

    PDF :

    购买:

  • EWM201-900A30S

    产品型号:EWM201-900A30S

    接口类型 :UART

    芯片方案 :-

    载波频率Hz :863-928M

    发射功率dBm :30

    测试距离km :5

    空中速率bps :-

    封装形式 :贴片

    产品尺寸mm :33*26.5

    产品特点:远距离音频传输、数字对讲机、无线语音对讲模组

    PDF :

    购买:

  • EWM201-900A20S

    产品型号:EWM201-900A20S

    接口类型 :UART

    芯片方案 :-

    载波频率Hz :863-928M

    发射功率dBm :20

    测试距离km :3.5

    空中速率bps :-

    封装形式 :贴片

    产品尺寸mm :16*26

    产品特点:远距离音频传输、数字对讲机、无线语音对讲模组

    PDF :

    购买:

  • EWM201-470A30S

    产品型号:EWM201-470A30S

    接口类型 :UART

    芯片方案 :-

    载波频率Hz :470-510M

    发射功率dBm :30

    测试距离km :5

    空中速率bps :-

    封装形式 :贴片

    产品尺寸mm :33*26.5

    产品特点:远距离语音传输、数字对讲机、无线音频对讲模块

    PDF :

    购买:

  • EWM201-470A20S

    产品型号:EWM201-470A20S

    接口类型 :UART

    芯片方案 :-

    载波频率Hz :470-510M

    发射功率dBm :20

    测试距离km :3.5

    空中速率bps :-

    封装形式 :贴片

    产品尺寸mm :16*26

    产品特点:远距离语音传输、数字对讲机、无线音频对讲模块

    PDF :

    购买:
