| 主要参数 | 描述 |

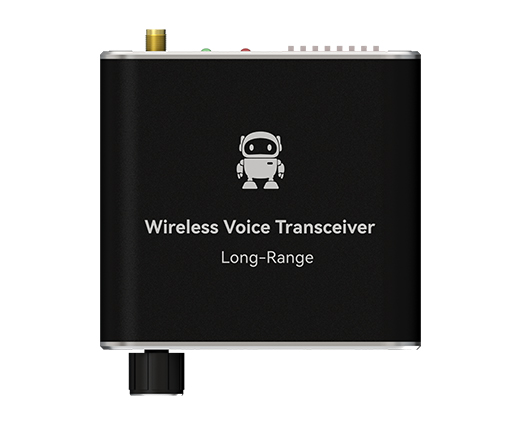

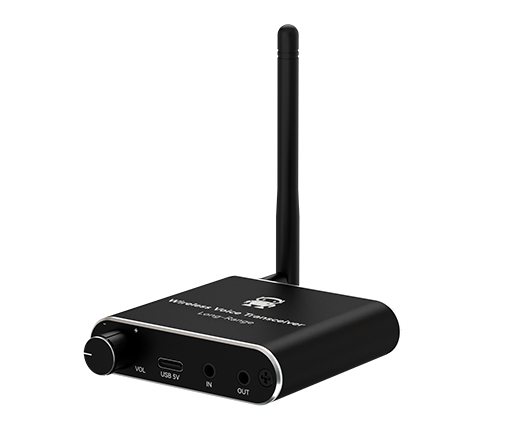

| 型号规格 | EWD201-470A20(AUX) |

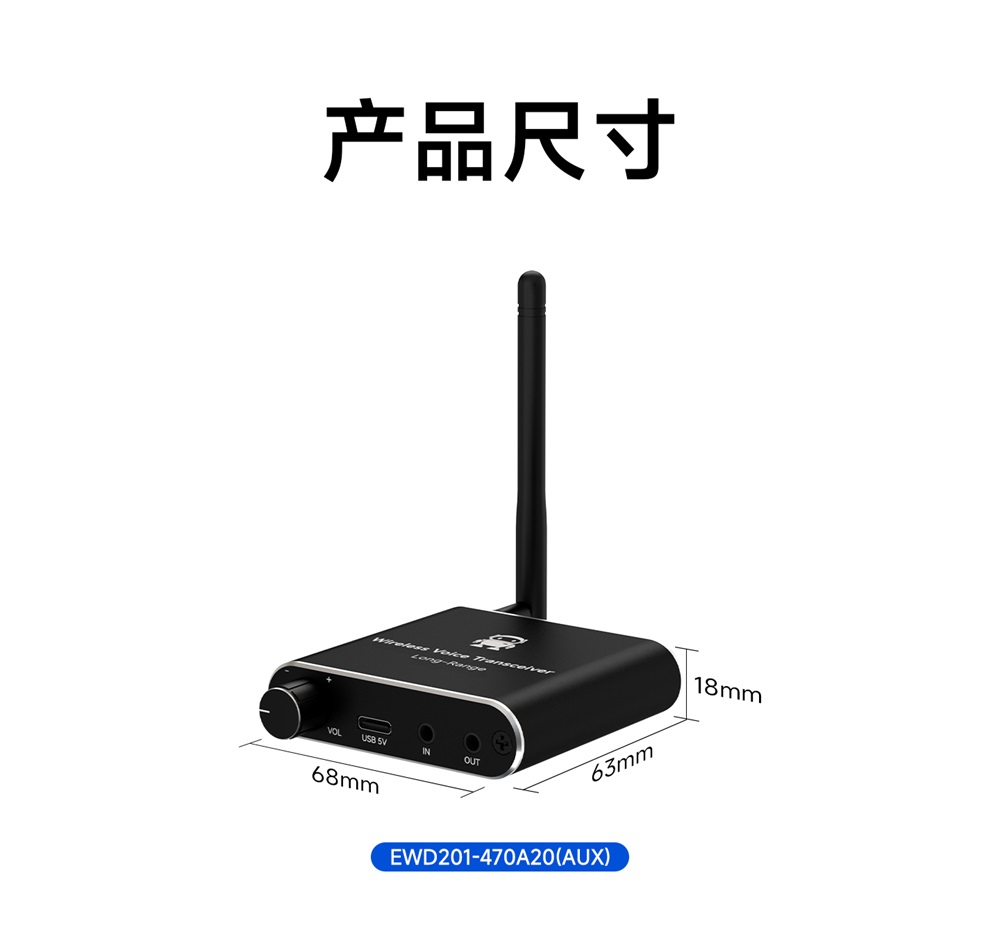

| 主体尺寸 | 68*63*18mm |
| 供电方式 | 5V/1A |
| 通讯距离 | 2km(晴朗空旷环境，天线高度1.5m条件下) |
| 采样率 | 16bit/8KHz |
| 功率大小 | 20dBm |
| 工作频段 | 470MHz |
| 天线增益 | 2.5dBi |
| 整体重量 | 87±1g（含天线） |
| 工作温度 | -40℃ ~ +85℃ |

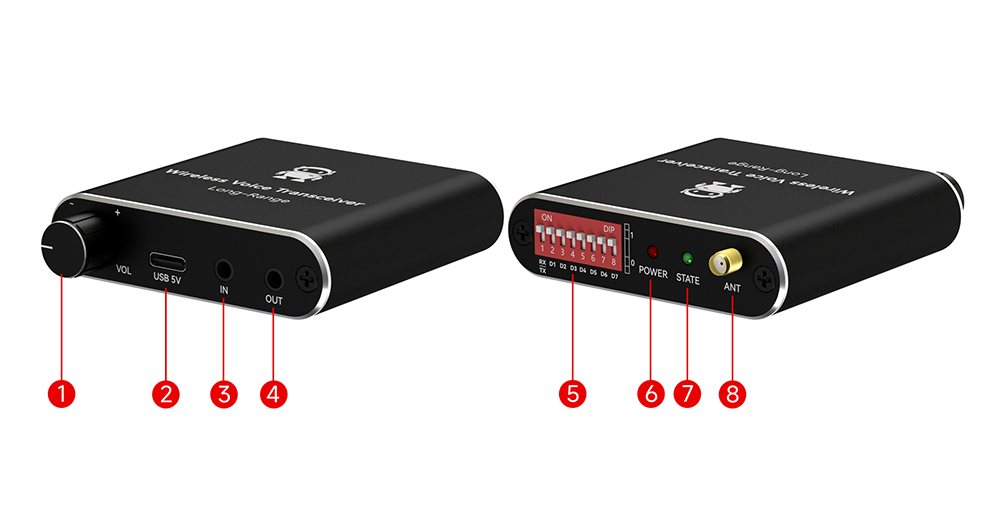

| 序号 | 标号 | 名称 | 说明 |
| 1 | VOL+/- | 音量旋钮 | 音量调节旋钮，逆时针为音量减，顺时针为音量加。 |
| 2 | USB 5V | 电源输入 | USB-TypeC接口，5V/1A输入 |

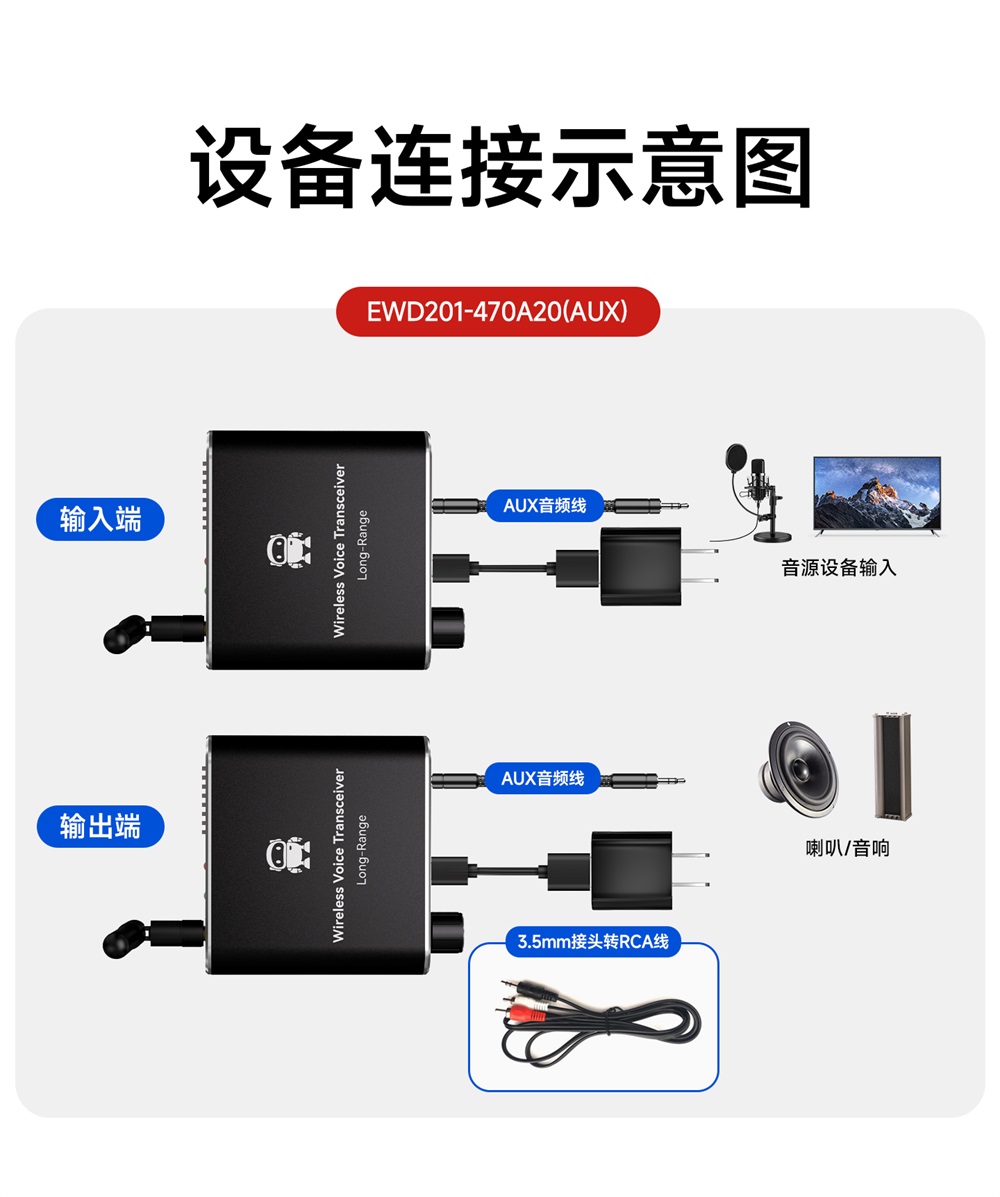

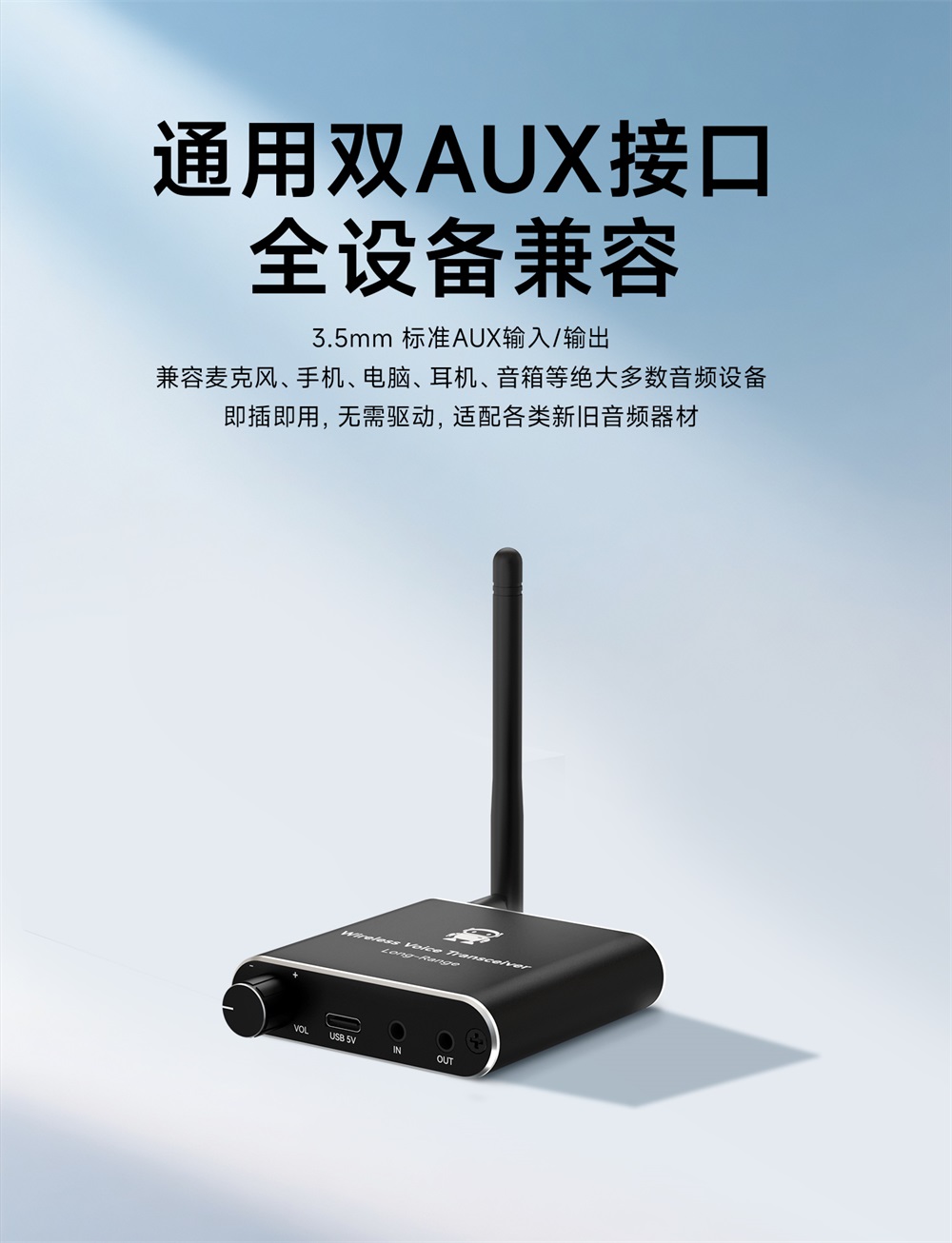

| 3 | IN | 语音输入 | 3.5mm AUX接口输入，可接麦克风，可接电脑等设备 |
| 4 | OUT | 语音输出 | 3.5mm AUX接口输出，可接耳机，可输出到有功放驱动的喇叭等扬声器设备 |
| 5 | RX/TX | 拨码开关 | 往上拨为接收模式，往下拨为发射模式，同一频道内，同一时刻只允许1台发射广播语音 |
| D1~D7 | 往上拨为1，往下拨为0,一共128种组合，当收发两侧设置一致时才能通讯 | ||
| 6 | POWER | 电源指示灯 | 红色，通电常亮 |
| 7 | STATE | 状态指示灯 | 绿色，通讯时常亮，平时熄灭 |
| 8 | ANT | 天线接口 | 连接配套天线 |
