| 射频参数 | 参数值 | 备注 |
| 工作频段 | 863MHz～928MHz | 频段可配置 |
| 空中速率 | 全双工：≤29.8kbps | - |
| 半双工：≤14.9kbps | ||
| 接收灵敏度 | 全双工：-121dBm | 全双工：29.8kbps |
| 半双工：-124dBm | 半双工：14.9kbps | |
| 调制方式 | DPFSK | 调制技术 |
| 射频接口 | IPEX/邮票孔 | 等效阻抗约50Ω |
| 电气参数 | 性能 | 备注 | ||
| 最小值 | 典型值 | 最大值 | ||
| 工作电压（V） | 2.7 | 3.3 | 3.6 | ≥3.3V /3.7V可保证输出功率，超过3.6V/5.5V存在烧毁风险 |
| 发射功率（dBm） | 18 | 20 | 21 | 软件可调，误差±1dBm |
| 工作温度（℃） | -40 | - | 85 | 工业级设计 |
| 工作湿度（%） | 10 | - | 90 | - |
| 发射电流（mA） | 91 | 94 | 95 | 瞬时功耗 |
| 接收电流（mA） | 28 | 30 | 32 | |
| 项目 | 规格 |
| 编码算法 | OPUS |
| 语音编码率 | 10kbps |
| 音频采样率 | 8kHz，16位 |
| 音频输入 | 0~708mV |
| 音频输出 | 14mW/差分输出32Ω负载 |

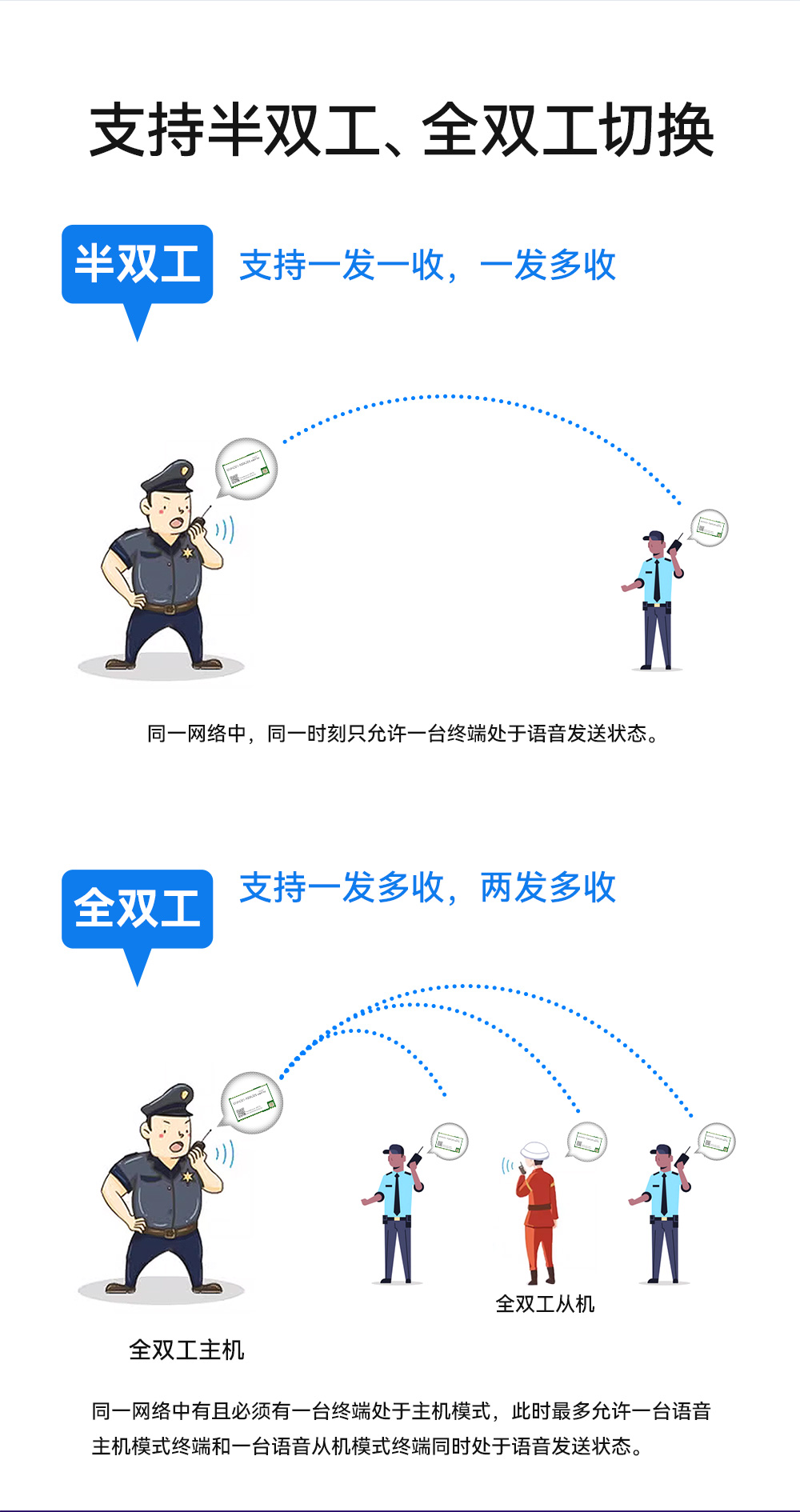

| 对讲模式 | 半双工/全双工 |
| 硬件参数 | 参数值 | 备注 |
| 封装方式 | 贴片式 | - |
| 接口方式 | 邮票孔(间距1.27mm) | - |
| 通信接口 | UART串口 | 支持AT指令 |
| 串口配置 | 921600bps 8N1 | - |

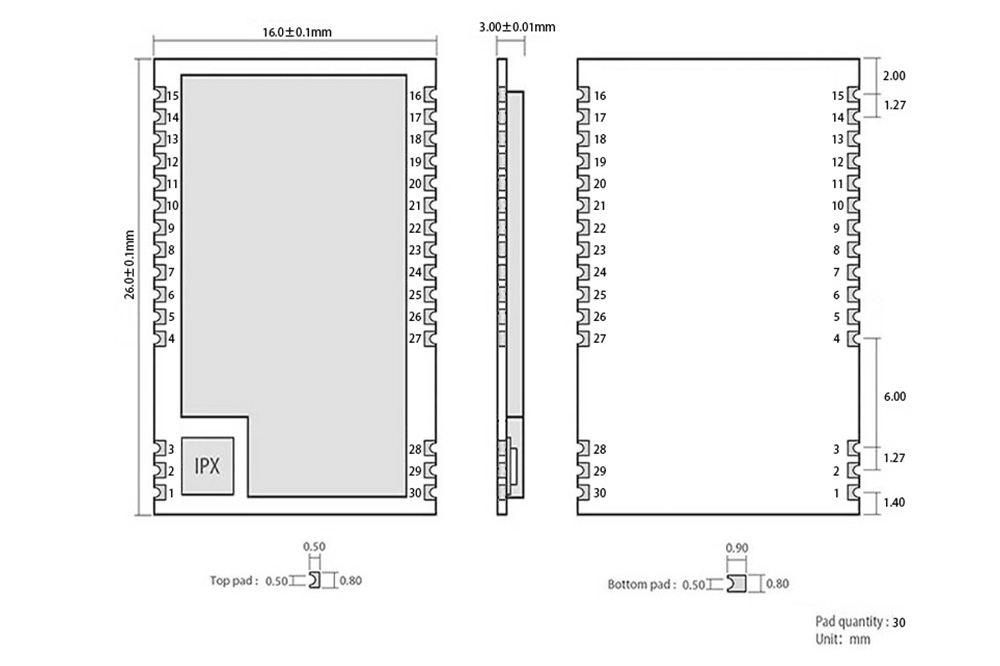

| 外形尺寸 | 16 * 26 mm | - |
| 产品净重 | / | - |

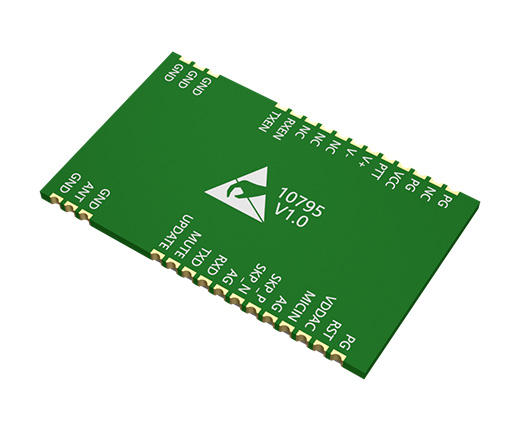

| 引脚序号 | 引脚名称 | 引脚方向 | 引脚用途 |
| 1 | GND | GND | 模块地线 |
| 2 | GND | GND | 模块地线 |
| 3 | GND | GND | 模块地线 |
| 4 | TXEN | 输出 | 发送指示信号，高有效 |
| 5 | RXEN | 输出 | 接收指示信号，高有效 |
| 6 | NC | - | 空脚(未开放使用，用户无需关心) |
| 7 | NC | - | 空脚(未开放使用，用户无需关心) |
| 8 | NC | - | 空脚(未开放使用，用户无需关心) |
| 9 | V - | 输入 | 音量-按键（低电平触发） |
| 10 | V + | 输入 | 音量+按键（低电平触发） |
| 11 | PTT | 输入 | PTT语音对讲按键（低电平触发） |
| 12 | VCC | 3V3 | 电源 |
| 13 | PG | GND | 模块地线 |
| 14 | NC | - | 空脚(未开放使用，用户无需关心) |
| 15 | PG | GND | 模块地线 |
| 16 | PG | GND | 模块地线 |
| 17 | RST | 输入 | 复位信号接口 |
| 18 | VDDAC | 输出 | MIC电源Pin，专用电源输出 |
| 19 | MICIN | 输入 | 麦克风输入接口 |
| 20 | AG | AGND | 模拟信号地，外部MIC输入接此地 |
| 21 | SKP_P | 输出 | 扬声器差分信号P端 |
| 22 | SKP_N | 输出 | 扬声器差分信号N端 |
| 23 | AG | AGND | 模拟信号地 |
| 24 | RXD | RXD | 配置串口RXD |
| 25 | TXD | TXD | 配置串口TXD |
| 26 | MUTE | 输入 | 静音按键（低电平触发） |
| 27 | UPDATE | 输入 | 固件下载Pin |
| 28 | GND | GND | 模块地线 |
| 29 | ANT | RFIO | 射频天线接口 |
| 30 | GND | GND | 模块地线 |
