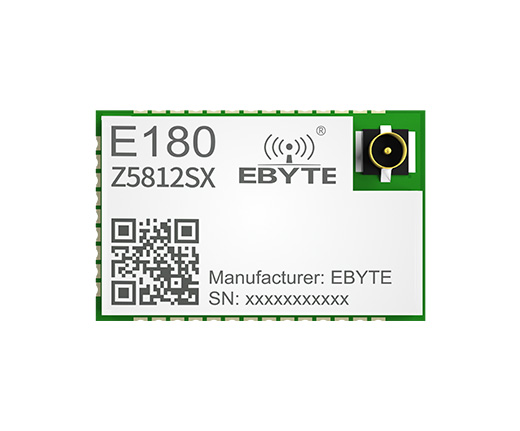

E180-Z5812SX TLSR8258 ZigBee3.0无线通信协议

射频芯片:TLSR8258

载波频率:2.40~2.48GHz

发射功率:12dBm

通信距离:500m

产品尺寸:11.5*18mm

产品简介:E180-Z5812SX 是成都亿佰特基于 TELINK TLSR8258 无线 SOC 设计生产的一款小体积 、低功耗、高可靠性、工作在 2.4GHz 频段的 ZIGBEE 模块,芯片自带高达48MHz 的 32 位高性能 MCU,发射功率最高可达到 12dBm,其最低周期休眠电流 2uA。

SX_01
SX_03
00
SX_02
SX_06
SX_07
SX_08
SX_04
SX_10
SX_12

射频参数参数值
备注
工作频段
2405~2480MHz

支持ISM频段

发射功率12dBm

-

空中速率250kbps

-

实测距离500米

两点之间(zigbee 网络支持路由多跳功能,可通过增加路由器达到延长传输距离的目的),测试天线为胶棒天线。


硬件参数参数值
备注
尺寸大小
11.5*18 mm

-

天线形式IPEX

等效阻抗约 50Ω

通信接口1.27mm

邮票孔

封装方式贴片

-

IC 全称TLSR8258F512ET32

-

晶振频率48MHz

-

FLASH512KB

-

RAM64KB

-

内核32 位 MCU

-


电气参数最小值典型值最大值单位条件
工作电压
1.93.33.6V≥3.3V 可保证输出功率
通信电平-3.3-V使用5V TTL 有风险烧毁
发射电流-
24-mA12dbm 时的最大 24mA
接收电流-9-mA
-
休眠电流-2.5-uA周期性休眠电流平均为 2.5uA
工作温度
-40-
+85工业级





E180-ZG120B_Size

序号
引脚引脚方向备注
1NC
-

预留,直接悬空

2GND
-

地线,连接到电源参考地

3NC
-

预留,直接悬空

4PD3(WAKE)
输入

WAKE 引脚主要用于对休眠终端唤醒使用,上电时为高电平,当外部将该引脚拉低时,休眠的终端设备将被唤醒

5PD7(TX)
输出

串口发送端口 TX

6PA0(RX)
输入

串口接收端口 RX

7NC
-

预留,直接悬空

8NC
-

预留,直接悬空

9PD4(MODE)
输入

工作模式切换引脚,当拉低时间大于 500ms 时工作模式切换。

10PA1(BAUD_R)
输入

UART_BAUD_RESET 引脚用于设备波特率复位,上电默认高电平,任何模式下,该引脚拉低 1000ms 以上模块串口参数将恢复默认的 115200

11PB1(ACK)
输出

ACK 引脚用于指示上一次用户数据发送状态,启动发送前该引脚拉低,发送成功后引脚拉高

12PC0(GPIO0)
输入/输出

GPIO 输入/输出端口 0

13VCC
-

模块电源正参考电,电压范围

14GND
-

地线,连接到电源参考地

15PB4(GPIO1)
输入/输出

GPIO 输入/输出端口 1

16NC
-

预留,直接悬空

17NC
-

预留,直接悬空

18PB5(AUX)
输出

AUX 引脚指示当前设备工作状态,当引脚为低电平时,指示设备繁忙,高电平指示设备空闲

19NC
-

预留,直接悬空

20NC
-

预留,直接悬空

21PB6(ADC1)
输入

ADC 检测端口 1

22PB7(ADC2)
输入

ADC 检测端口 2

23NC
-

预留,直接悬空

24NC
-

预留,直接悬空

25NC
-

预留,直接悬空

26SWS
-

预留

27PC2(PWM0)
输出

PWM 输出端口 0

28PC3(PWM2)
输出

PWM 输出端口 2

29PC4(PWM3)
输出

PWM 输出端口 3

30PC1(LINK)
输出

LINK 引脚指示模块当前网络状态,输出高电平表已加入网络

31NC
-

预留,直接悬空

32PD2(PWM1)
输出

PWM 输出端口 1

33NC
-

预留,直接悬空

34NC
-

预留,直接悬空

35NC
-

预留,直接悬空

36GND
输入/输出

地线,连接到电源参考地

37nRESET
输入

复位引脚
