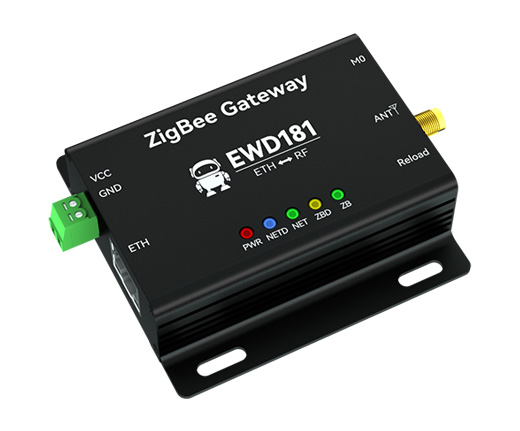

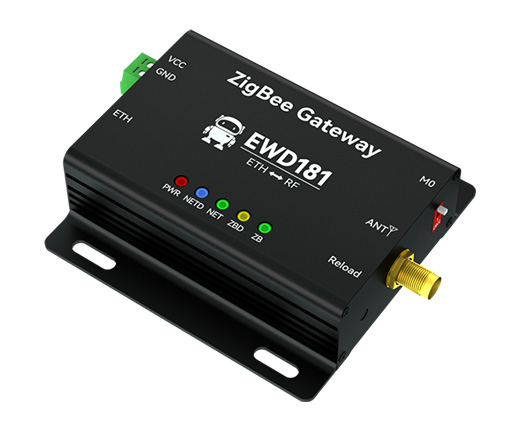

EWD181-Z20(ETH) ZigBee3.0以太网网关

接口信号:以太网

工作电压:DC 8~28V

通信距离:1.3km

产品尺寸:66*68*21mm 产品重量:64g ± 2g

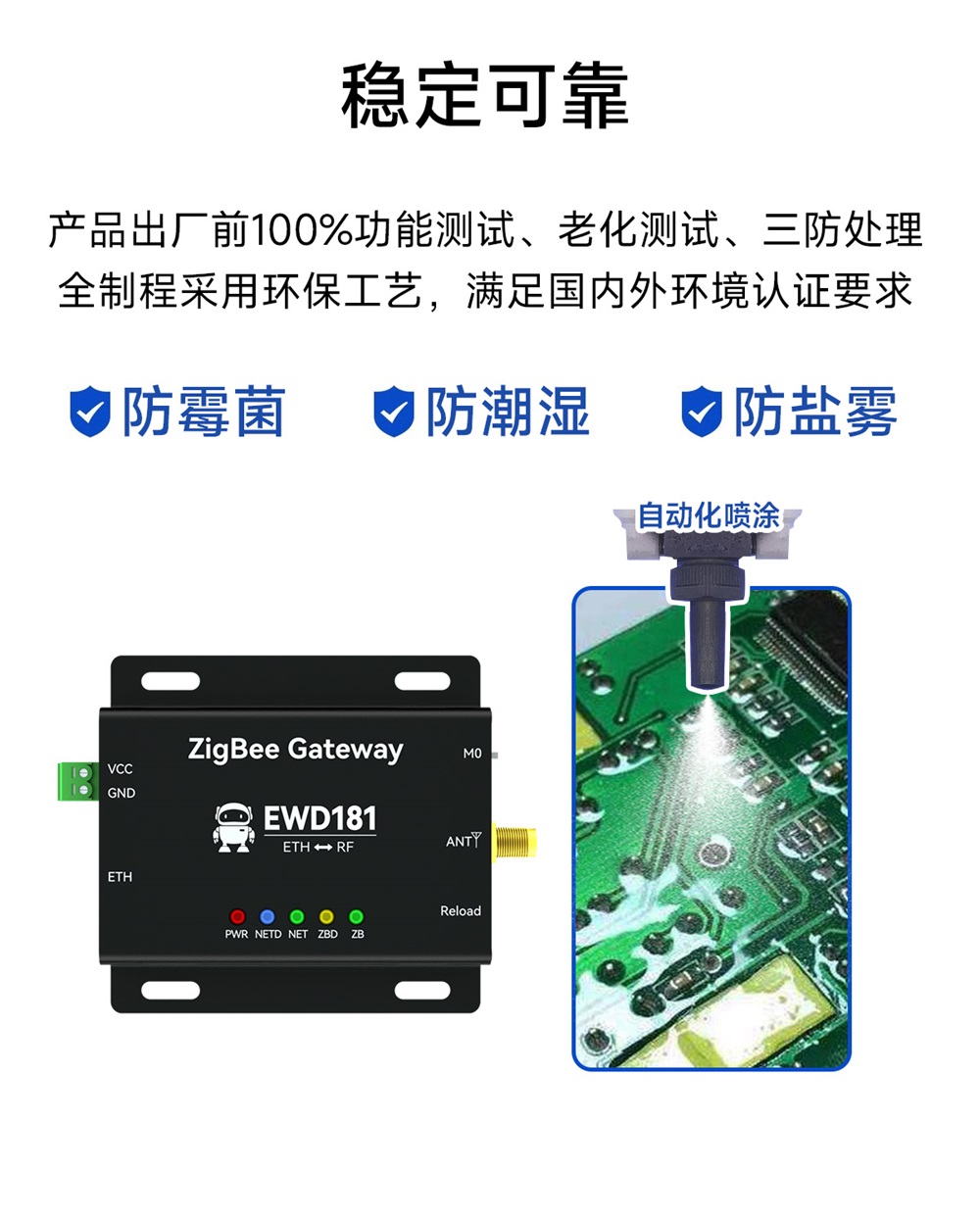

产品简介:EWD181-Z20(ETH)是一款以ZigBee3.0技术为基础的ZigBee网关,拥有完善的配套ZigBee节点设备,支持10M/100M自适应网络速率,提供TCP Server、TCP Client、UDP Server、UDP Client、HTTP Client、MQTT Client六种工作模式,用户可通过WEB网页进行相关配置。本产品支持2种逻辑设备类型:协调器、路由器,用户可在多种场景进行应用。产品喷涂三防漆,具有“防霉菌”“防潮湿”“防盐雾”等功能。

E18-MS1PA2-PCB
E180-ZG120B

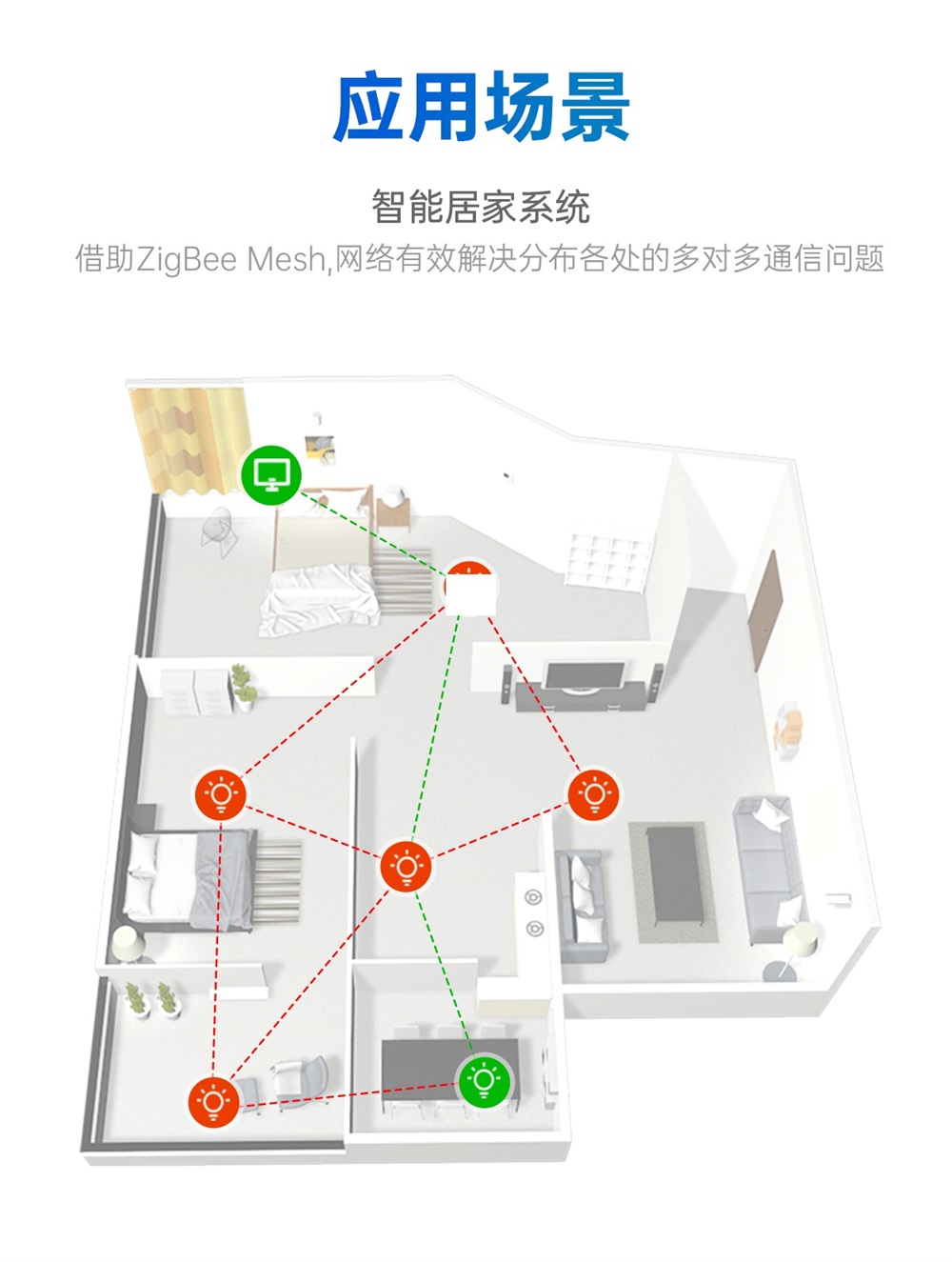

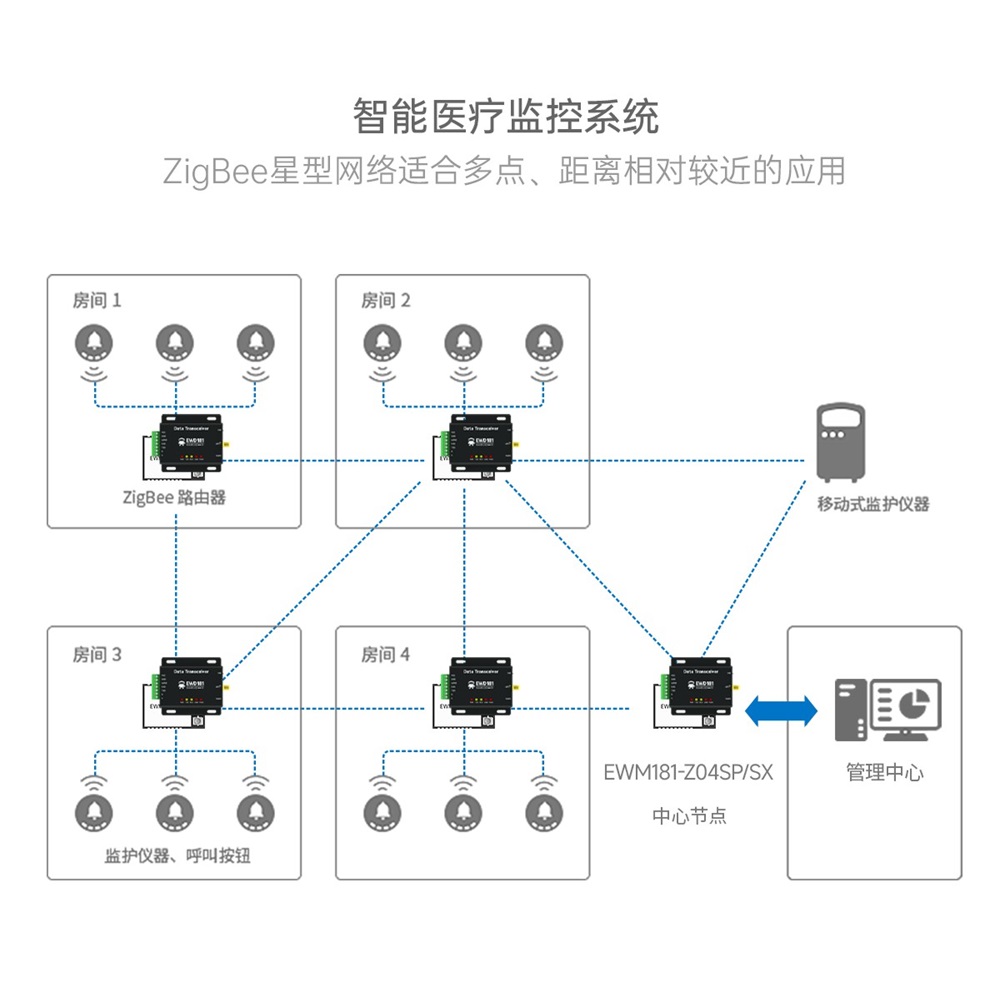

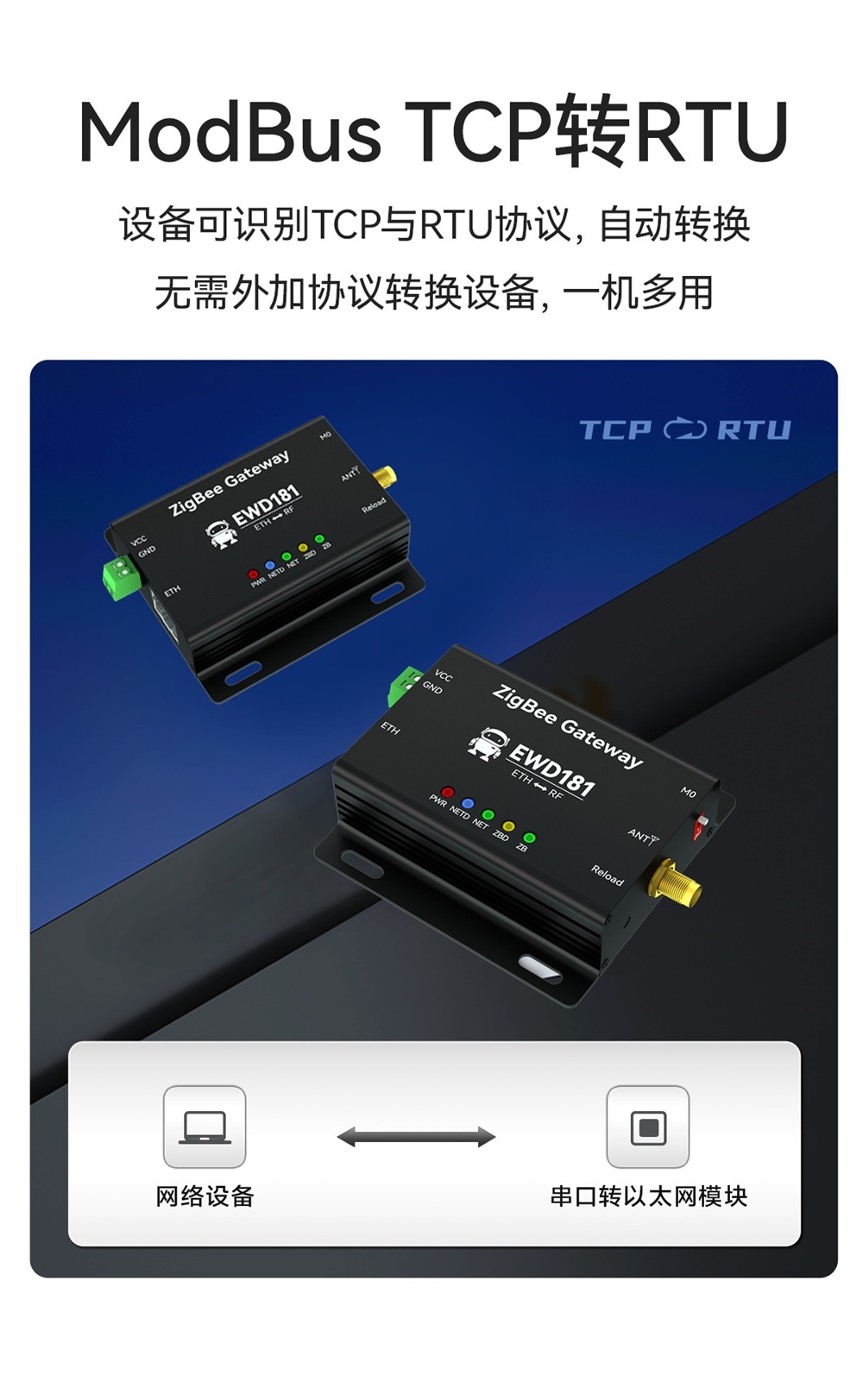

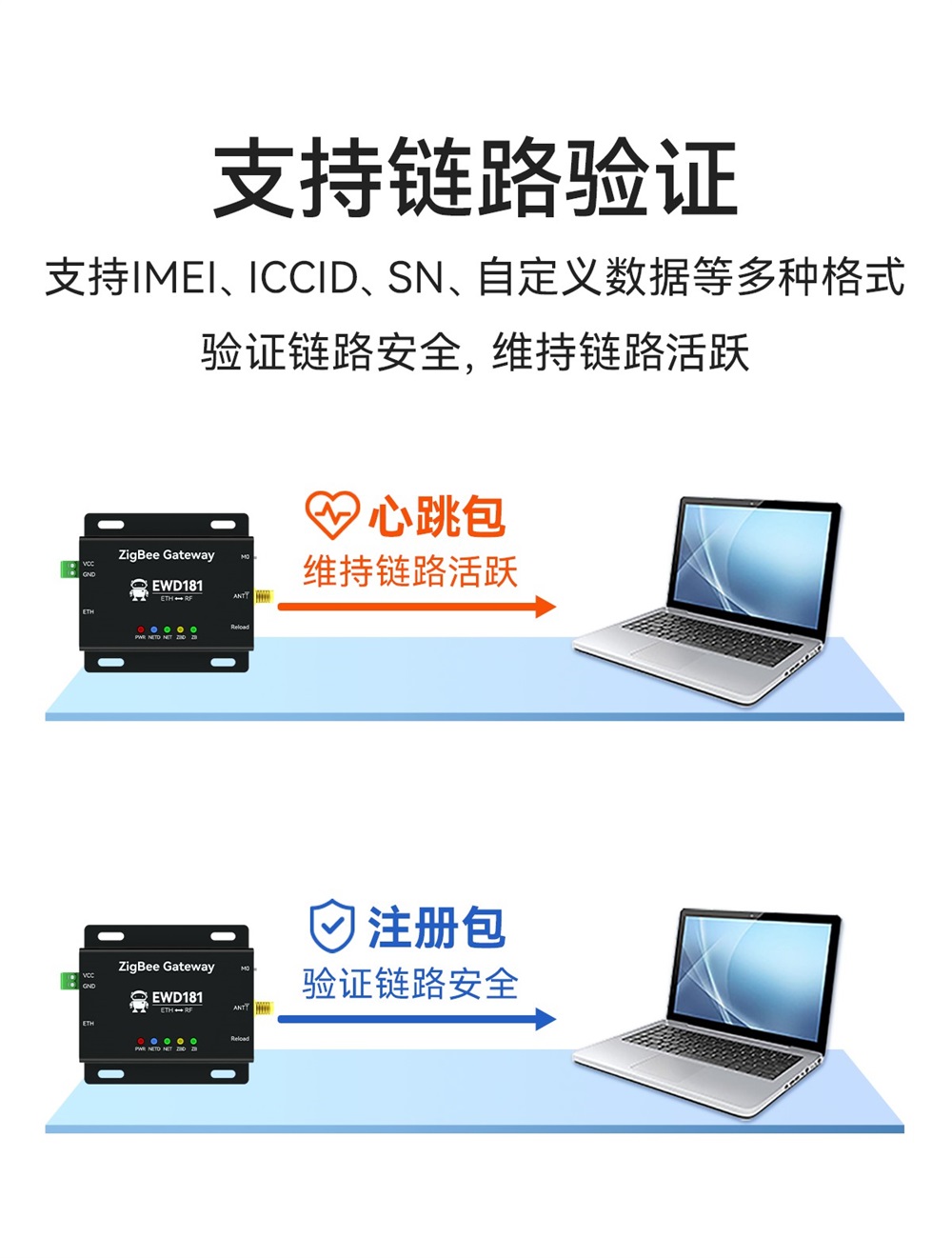

EWD181-Z20(ETH) 简单易用型zigbee网关 (1)
EWD181-Z20(ETH) 简单易用型zigbee网关 (2)
EWD181-Z20(ETH) 简单易用型zigbee网关 (3)
EWD181-Z20(ETH) 简单易用型zigbee网关 (4)
EWD181-Z20(ETH) 简单易用型zigbee网关 (5)
EWD181-Z20(ETH) 简单易用型zigbee网关 (6)
EWD181-Z20(ETH) 简单易用型zigbee网关 (7)
EWD181-Z20(ETH) 简单易用型zigbee网关 (8)
EWD181-Z20(ETH) 简单易用型zigbee网关 (9)
EWD181-Z20(ETH) 简单易用型zigbee网关 (10)
EWD181-Z20(ETH) 简单易用型zigbee网关 (11)
EWD181-Z20(ETH) 简单易用型zigbee网关 (12)
EWD181-Z20(ETH) 简单易用型zigbee网关 (13)
EWD181-Z20(ETH) 简单易用型zigbee网关 (14)
EWD181-Z20(ETH) 简单易用型zigbee网关 (15)

项目说明
接口网口(RJ45),10/100Mbps自适应

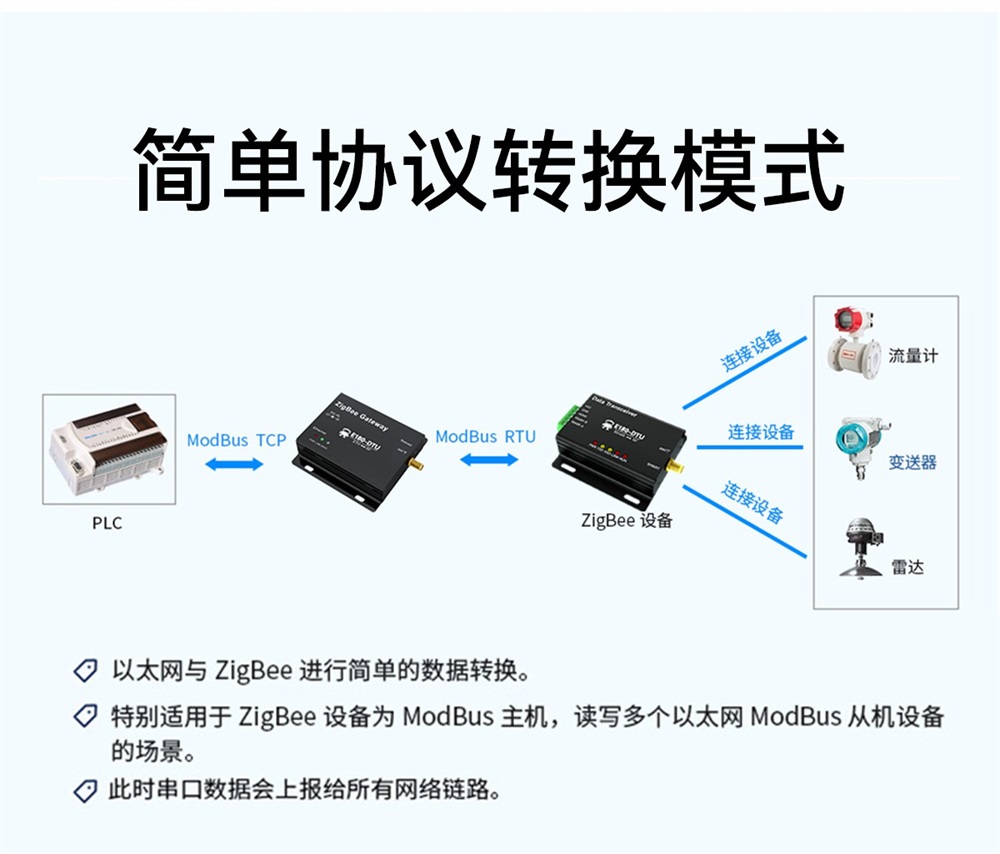

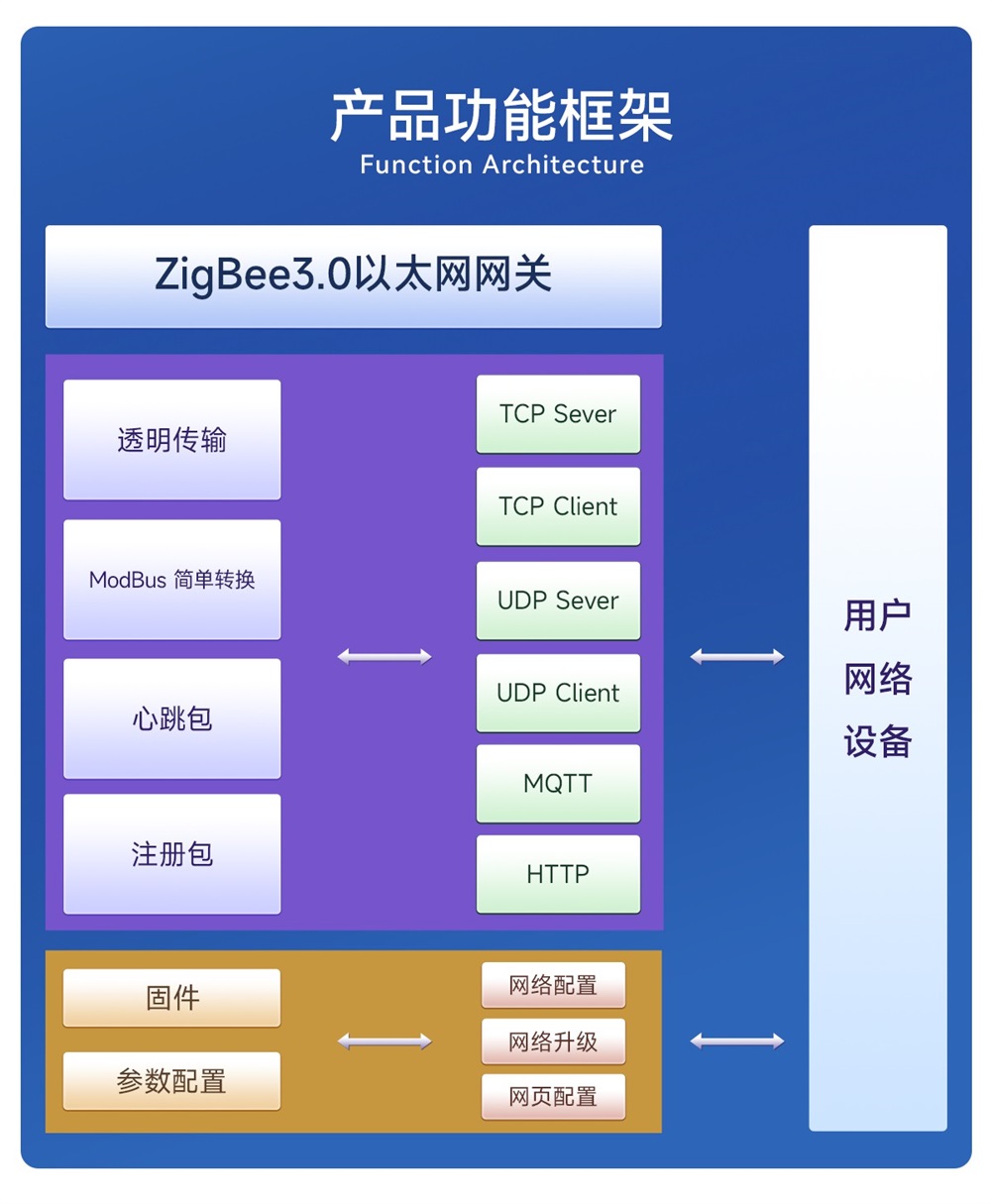

工作模式TCP Server(默认)、TCP Client、UDP Server、UDP Client、HTTP Client、MQTT Client

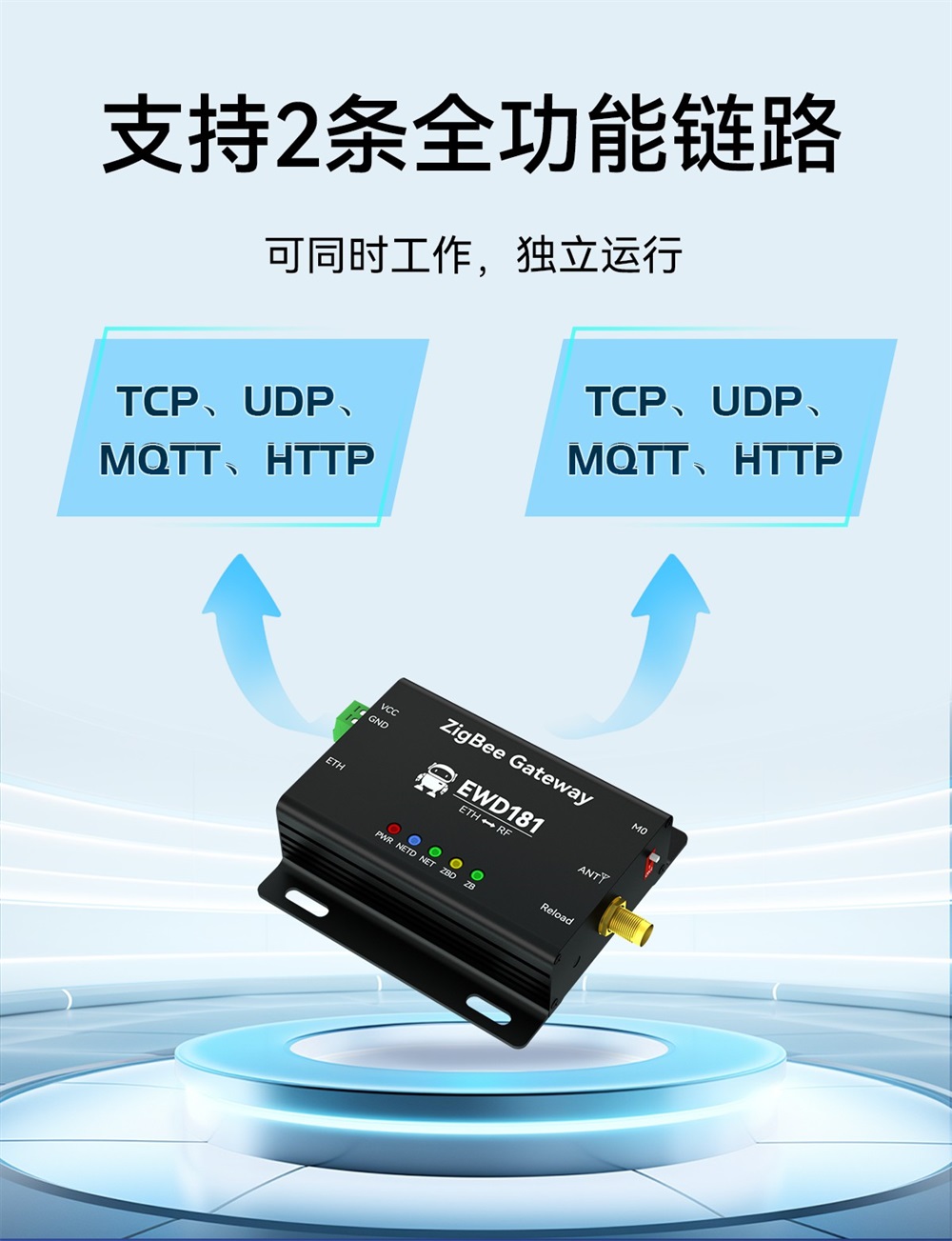

Socket连接TCP服务器支持5路客户端连接
网络协议TCP/UDP、MQTT、HTTP、IPv4、DHCP、DNS

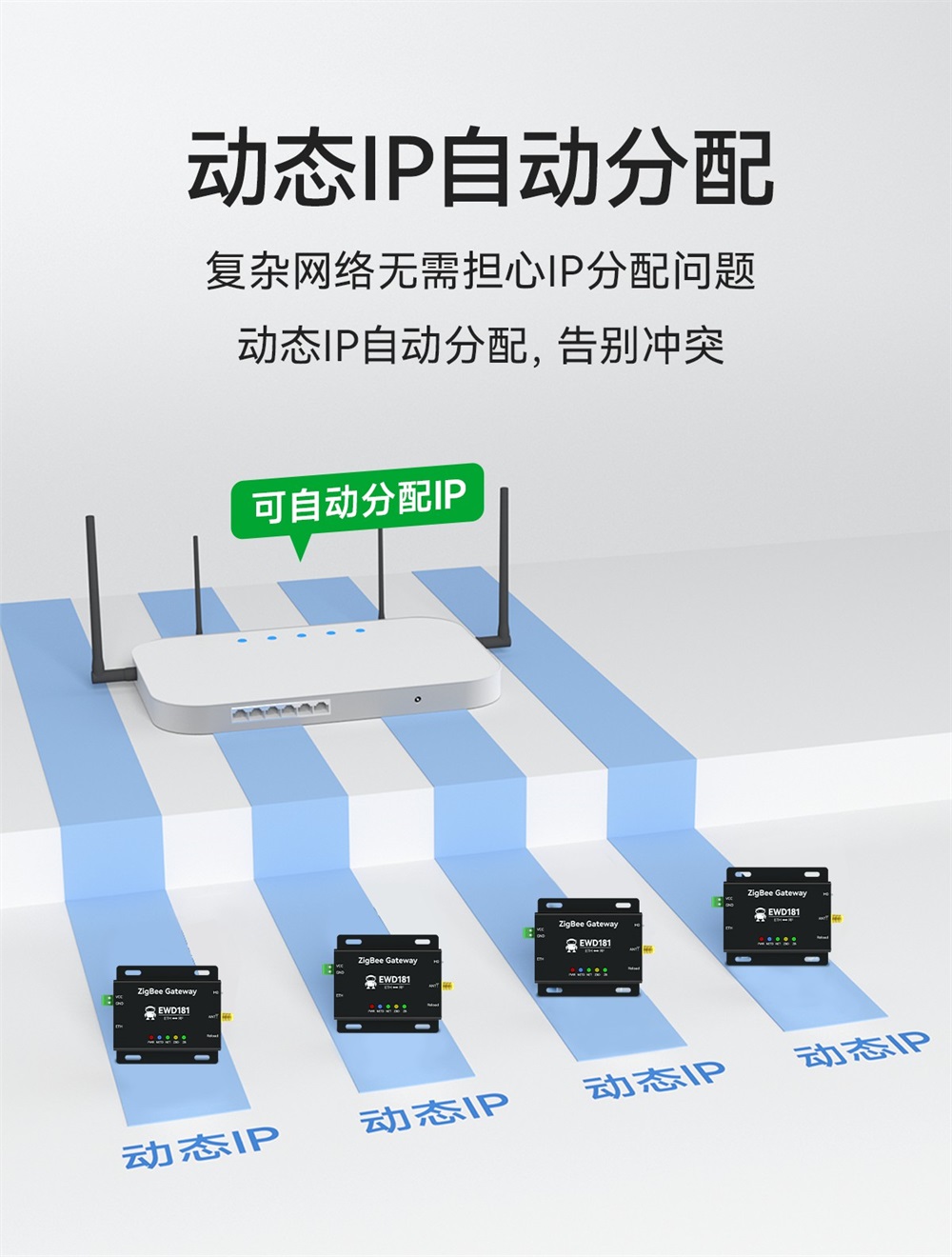

IP获取方式静态IP(默认)、DHCP
DNS域名解析支持
域名解析服务器114.114.114.114(可自定义)
配置方式网页配置
IP地址192.168.3.7(可自定义)
用户名admin(可自定义)
密码admin(可自定义)
本地端口8886(可自定义)
子网掩码255.255.255.0(可自定义)
网关192.168.3.1(可自定义)
流控不支持
实测距离1300m,晴朗空旷,天线增益5dBi,高度2.5米,空中速率250kbps。
产品尺寸66×68×21mm
产品重量64g ± 2g


电气参数单位参数值备注
工作电压V+8 ~ +28V DC建议采用12V或24V供电
发射功率dBm20最大发射功率
阻塞功率dBm10近距离使用烧毁概率较小
匹配阻抗Ω50等效阻抗
平均电流mA156瞬时功率@20dBm,12V供电
工作温度-40 ~ +85工业级
存储温度-40 ~ +125-
湿度RH5% ~ 95%(无凝露)-

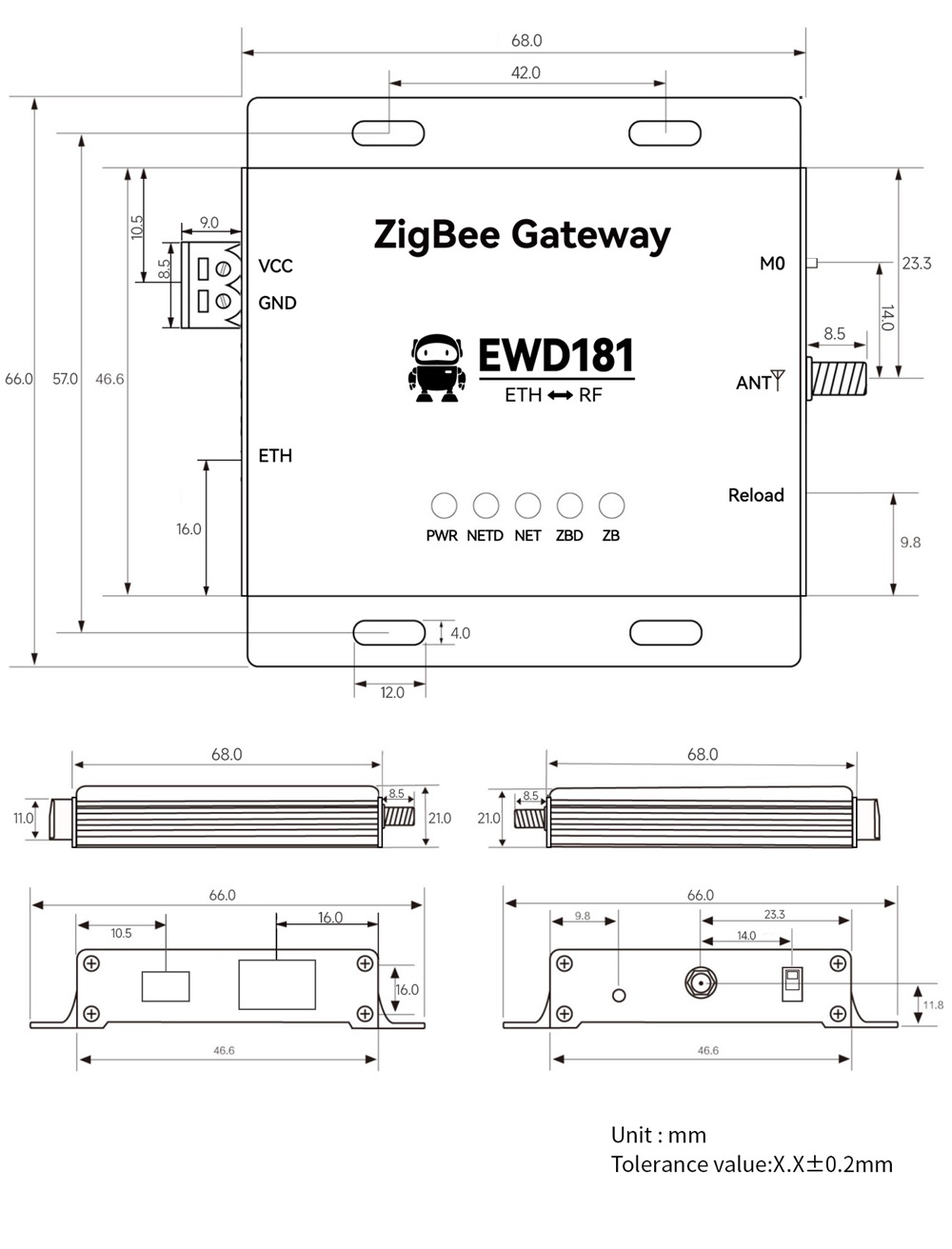

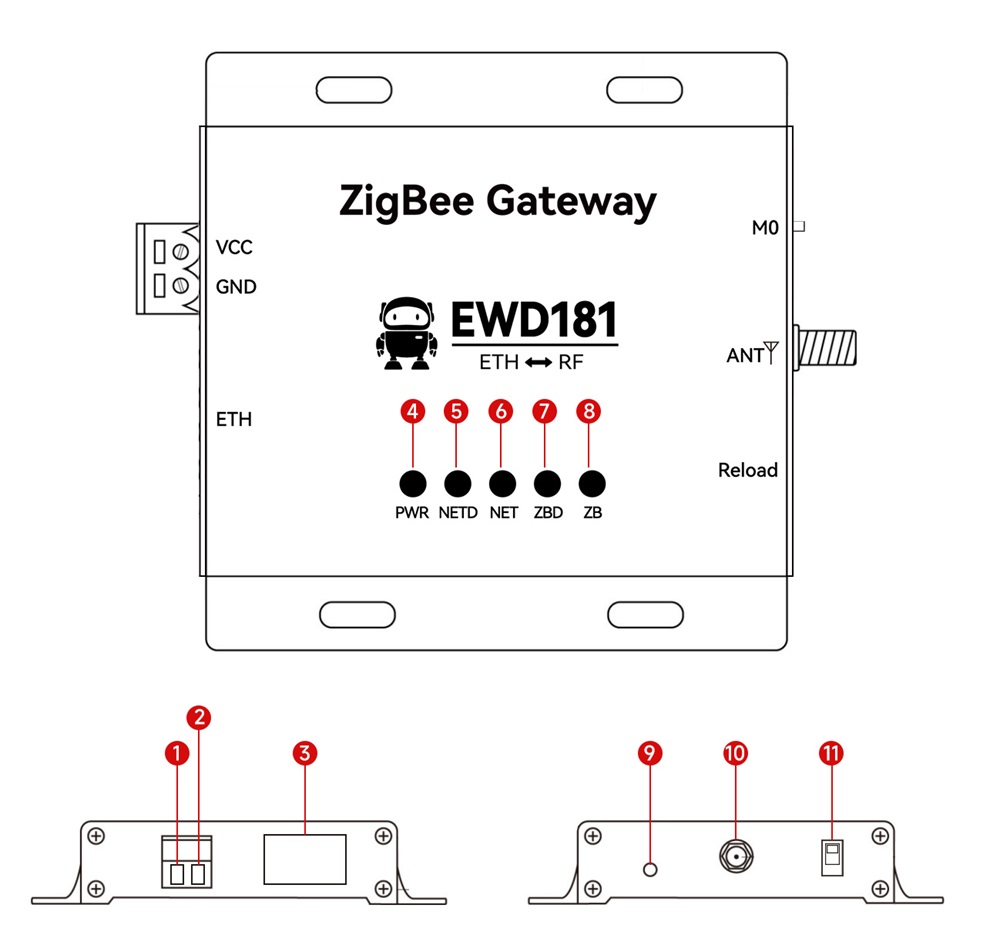

EWD181-Z20(ETH)-手册图
EWD181-Z20(ETH)-接口图

序号名称功能说明
1VCC压线式电源接口,正极直流 8~28V,推荐使用 12V 或 24V
2GND压线式电源接口,负极电源负极与与系统地、外壳相连接
3ETH10/100M以太网接口标准RJ45接口,交叉直连自适应,与设备或者PC相连接
4PWR电源指示灯红色,电源接通时常亮
5NETD以太网数据指示灯数据交互时闪烁
6NET以太网状态指示灯链路连接时常亮
7ZBDZigBee数据指示灯ZigBee数据收发时闪烁
8ZBZigBee网络状态指示灯ZigBee入网时闪烁,完成连接后常亮②
9Reload恢复出厂设置按键长按 5-10S 有网络则退出网络,无网络则恢复出厂设置。短按设备加入网络。
10ANT(天线接口)SMA-K 接口外螺纹内孔,长8 mm,特征阻抗 50Ω
11M0模式切换开关-

注:

①用户使用VCC端子与GND端子供电时,可以使用8~28V直流电源供电,推荐使用12V或24V直流电源。

②连接失败后,指示灯依旧未亮,需重新进行入网操作,协调器允许入网时慢闪。
