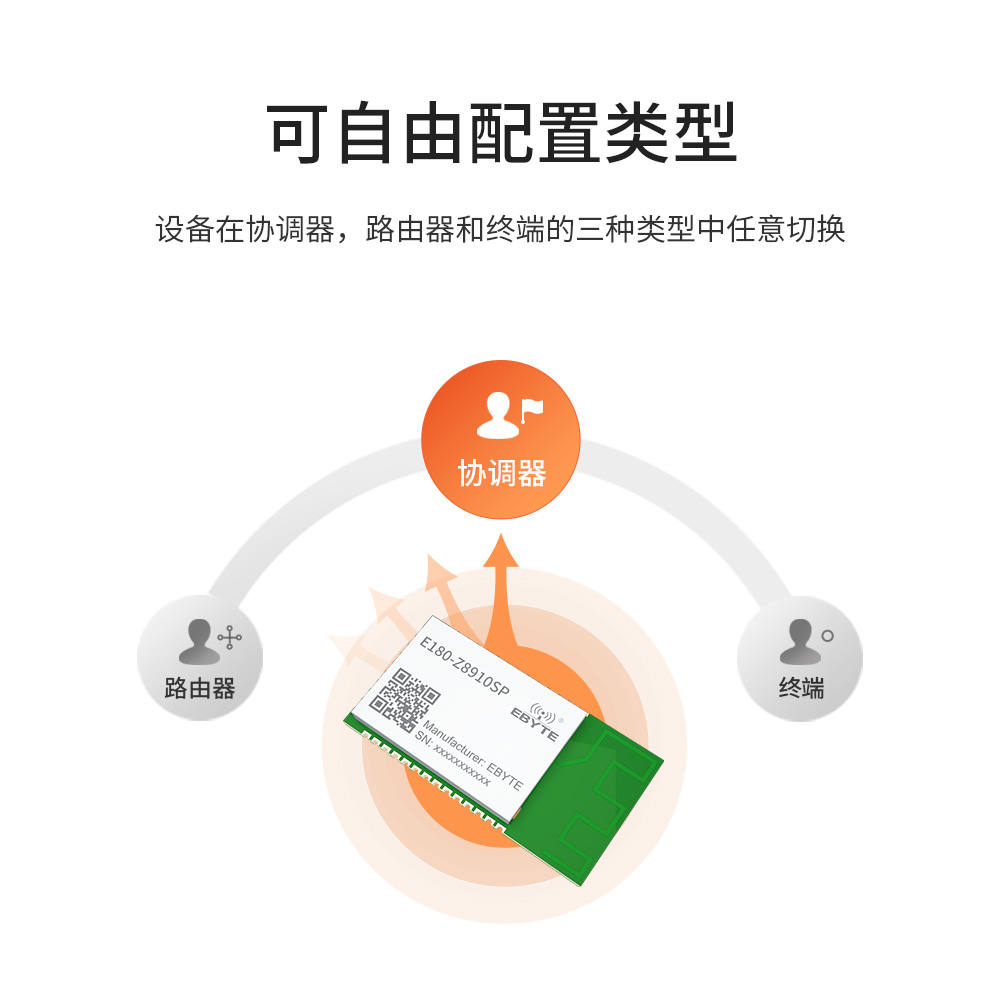

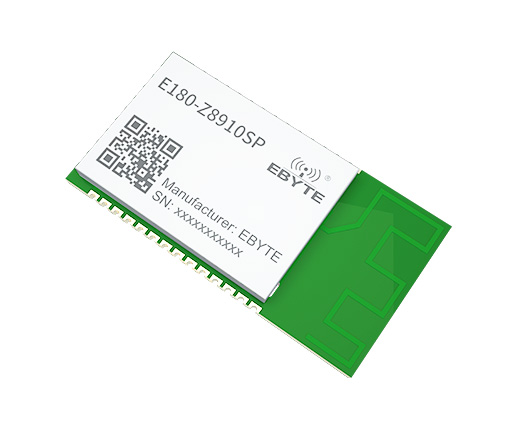

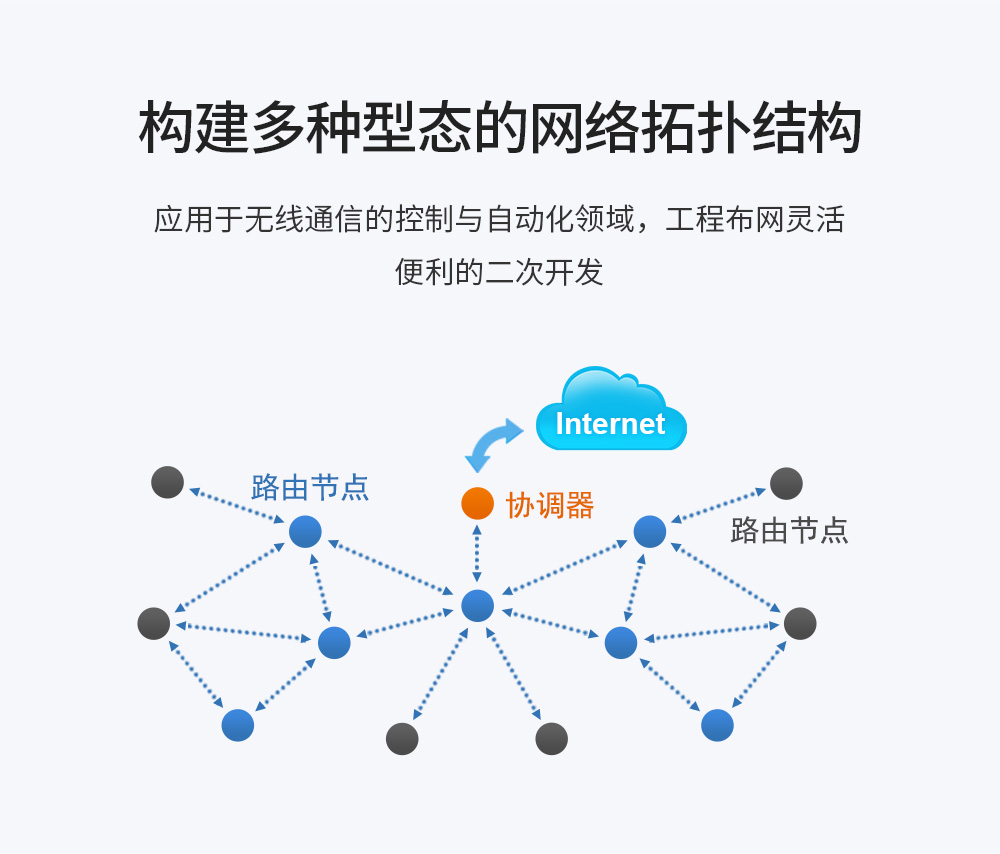

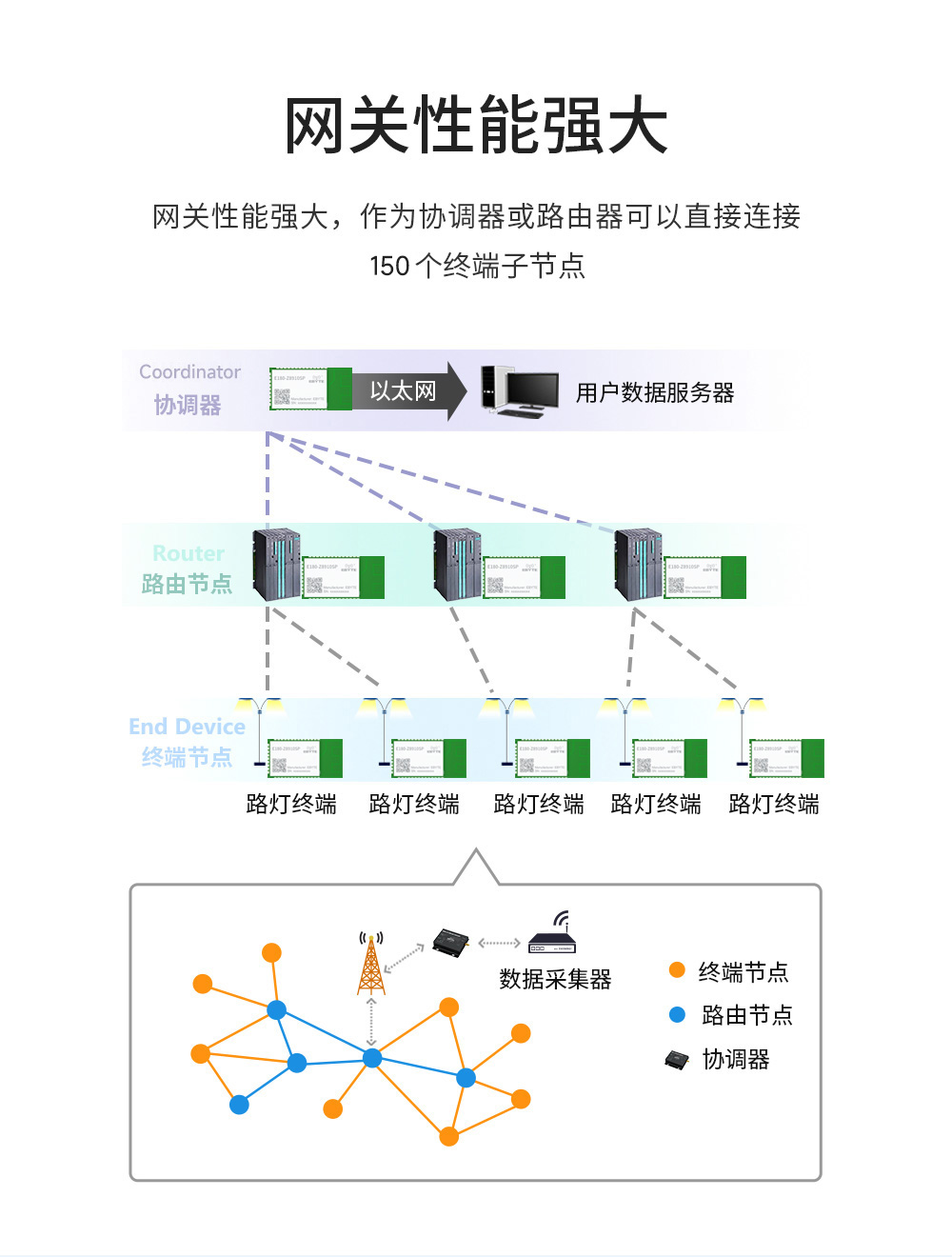

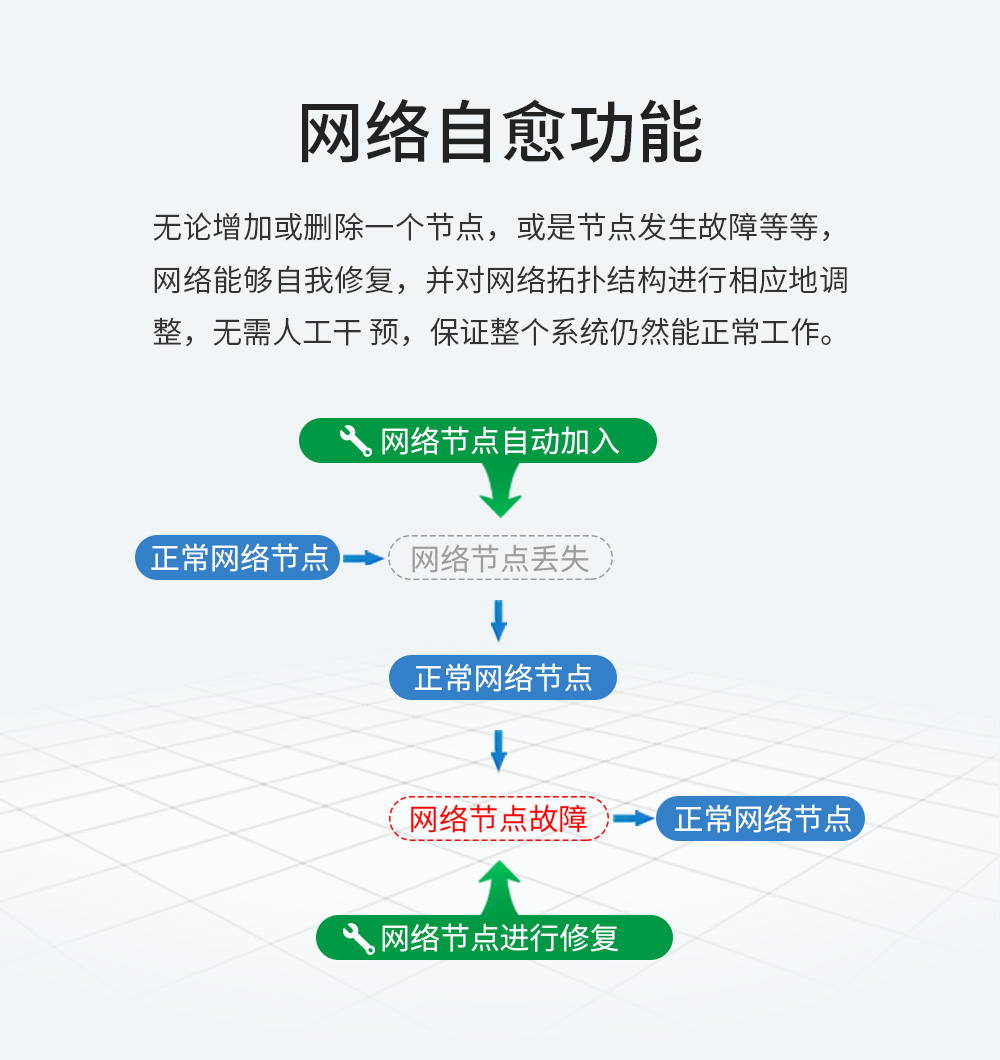

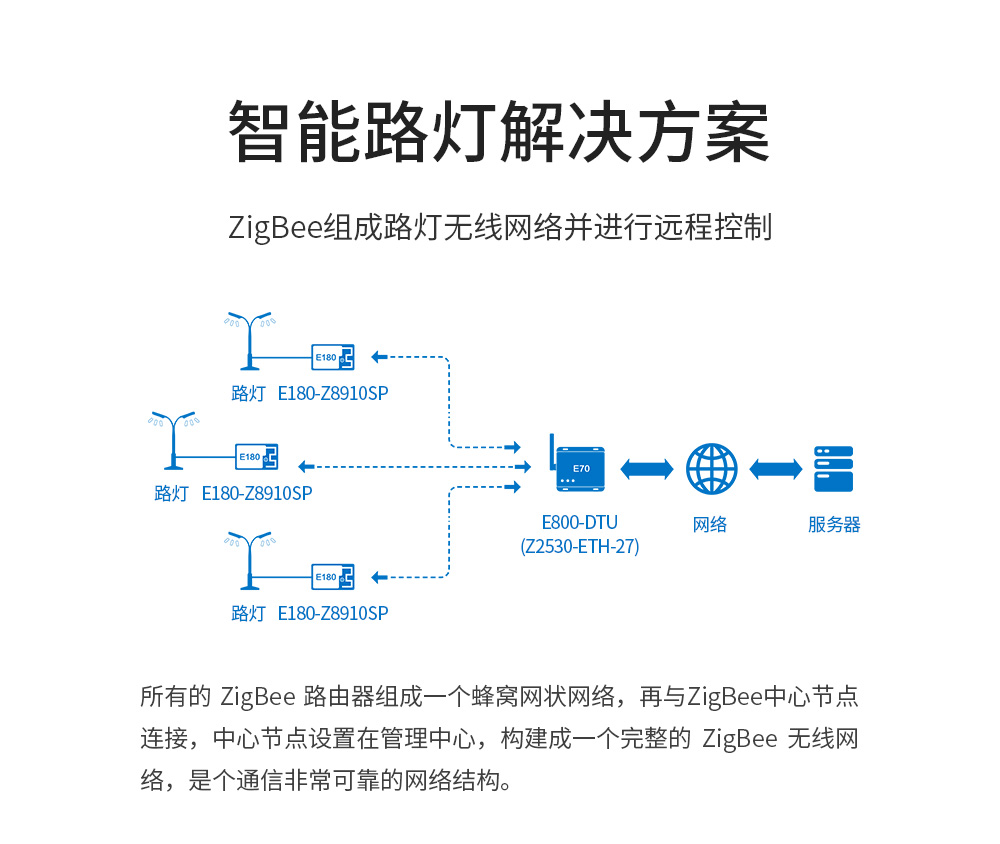

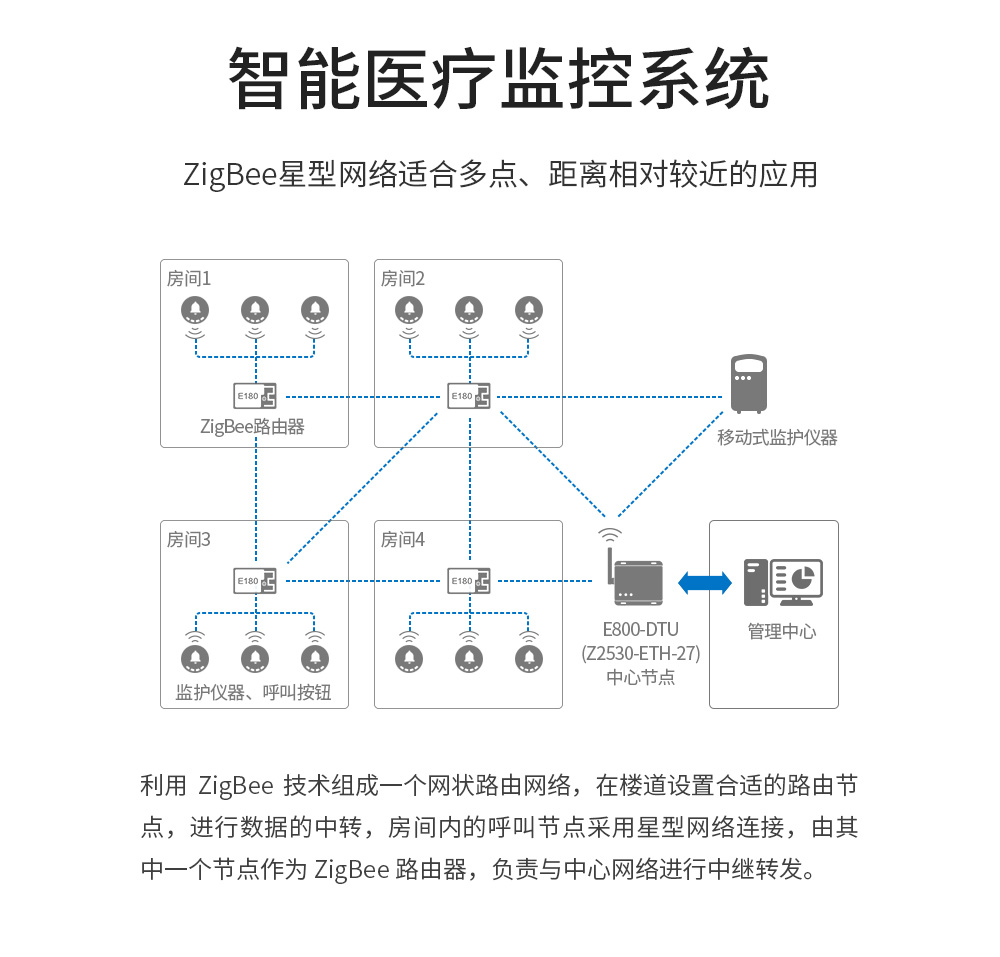

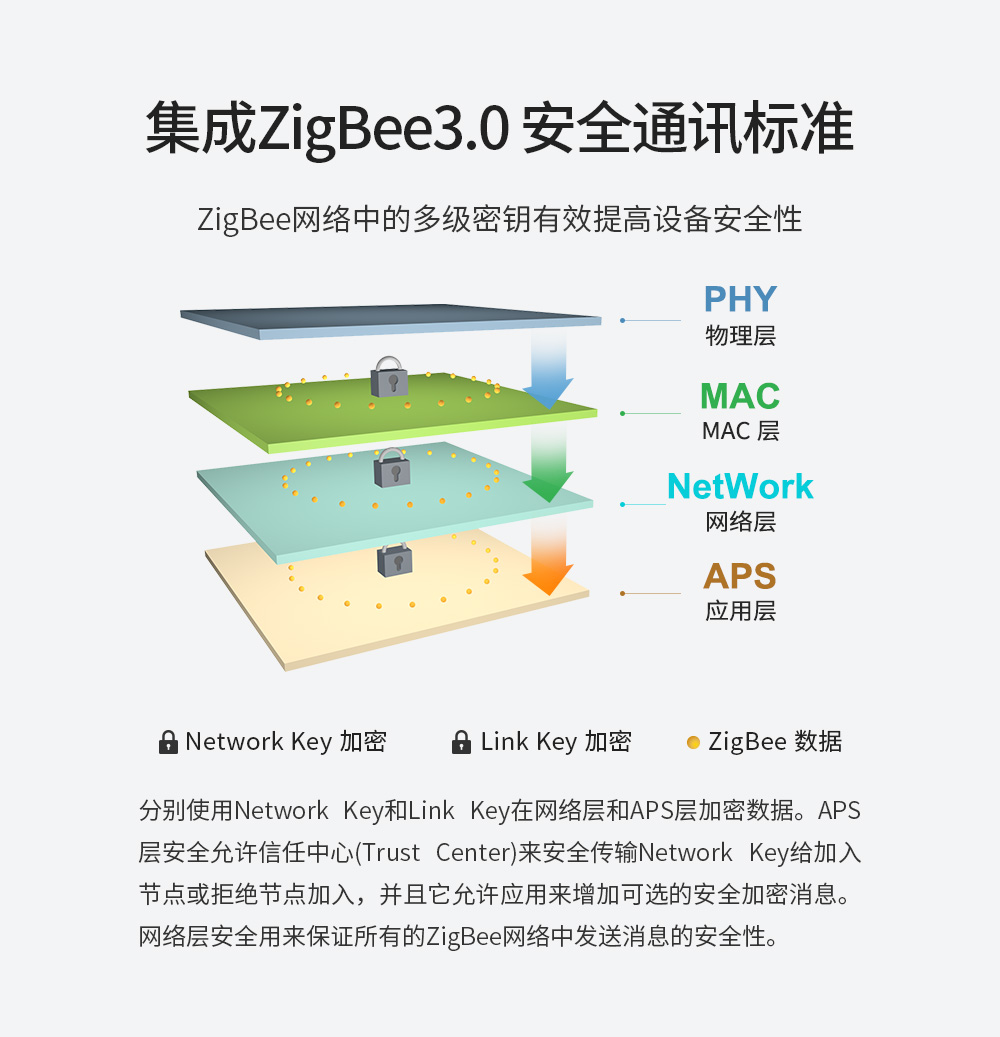

| 主要参数 | 描述 | 备注 |
| 参考距离 | 500m | 两点之间（zigbee 网络支持路由多跳功能，可通过增加 路由器达到延长传输距离的目的） |
| 支持协议 | Zigbee 3.0 | - |
| 封装方式 | 贴片式 | - |
| 接口方式 | 1.27mm | 邮票孔 |
| IC 全称 | JN5189HN/001Z | - |
| FLASH | 640KB | - |
| RAM | 152KB | - |
| 内核 | ARM M4 内核 | - |

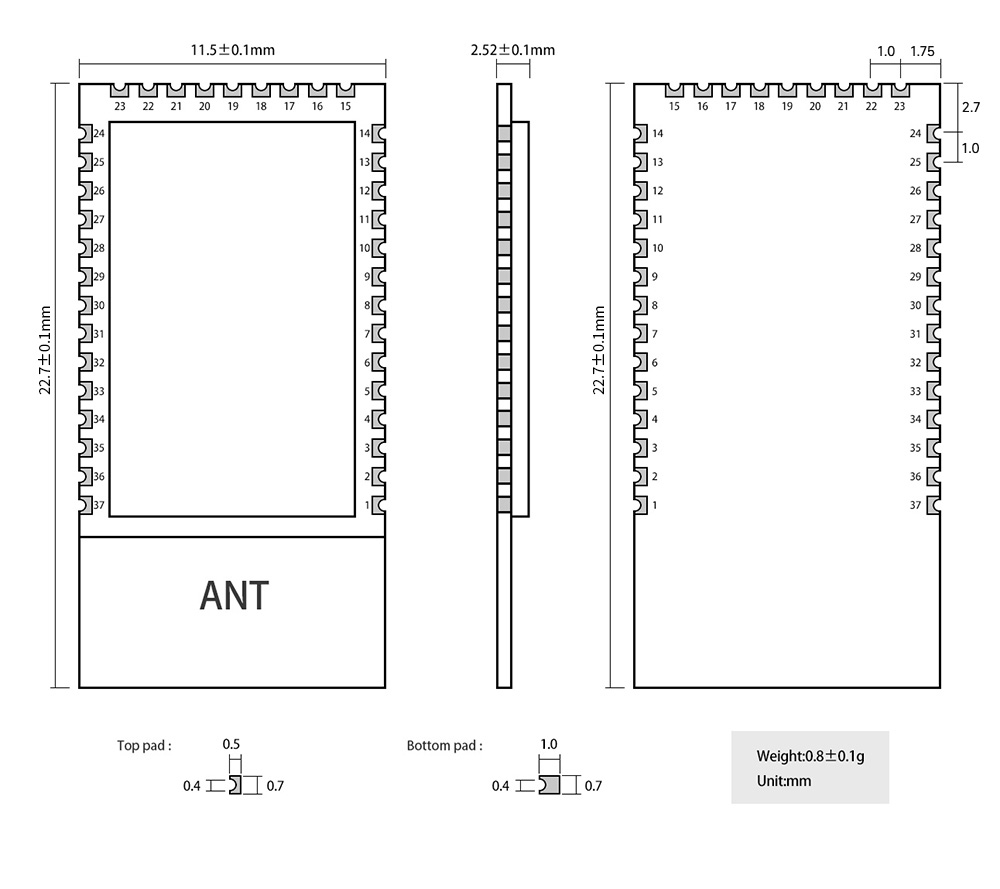

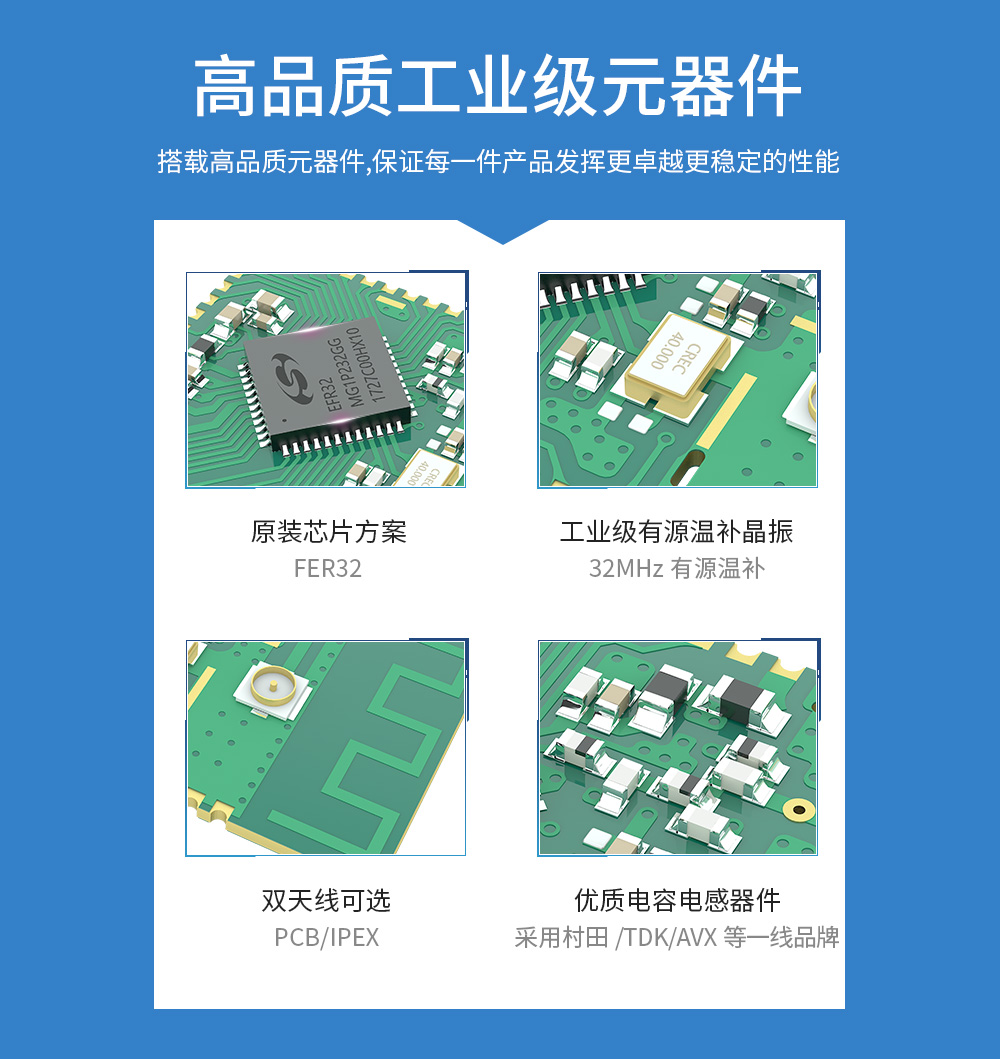

| 外形尺寸 | 11.5*22.7mm | - |
| 天线接口 | PCB | 等效阻抗约 50Ω |
| 电气参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
| 工作电压 | 1.9 | 3.3 | 3.6 | V | ≥3.3V 可保证输出功率 |
| 工作频段 | 2405 | - | 2480 | MHz | 支持 ISM 频段 |
| 通信电平 | - | 3.3 | - | V | 使用5V TTL 有风险烧毁 |
| 发射电流 | - | 34.1 | - | mA | 11dbm 时发射电流 34.1mA |
| 接收电流 | - | 7.2 | - | mA | - |
| 休眠电流 | - | 1120 | - | nA | 周期性休眠电流平均为 1120nA（1.1uA） |
| 工作温度 | -40 | - | +85 | ℃ | 工业级 |
| 最大发射功率 | - | 11 | - | dBm | - |
| 空中速率 | - | 250k | - | bps | - |
| 序号 | 引脚 | 引脚方向 | 引脚用途 |
| 1 | NC | - | 预留，直接悬空 |
| 2 | GND | - | 地线，连接到电源参考地 |
| 3 | NC | - | 预留，直接悬空 |
| 4 | PIO1(WAKE) | 输入 | WAKE 引脚主要用于对休眠终端唤醒使用，上电时为高电平，当外部将该引 脚拉低时，休眠的终端设备将被唤醒 |
| 5 | PIO8(TX) | 输出 | 串口发送端口 TX |
| 6 | PIO9(RX) | 输入 | 串口接收端口 RX |
| 7 | NC | - | 预留，直接悬空 |
| 8 | NC | - | 预留，直接悬空 |
| 9 | PIO2(MODE) | 输入 | 工作模式切换引脚，当拉低时间大于 500ms 时工作模式切换。 |
| 10 | PIO3(BAUD_R ) | 输入 | UART_BAUD_RESET 引脚用于设备波特率复位，上电默认高电平，任何模式下，该引脚拉低 1000ms 以上模块串口参数将恢复默认的 115200 |
| 11 | PIO6(ACK) | 输出 | ACK 引脚用于指示上一次用户数据发送状态，启动发送前该引脚拉低，发送成功后引脚拉高 |
| 12 | PIO7(GPIO0) | 输入/输出 | GPIO 输入/输出端口 0 |
| 13 | VCC | - | 模块电源正参考电，电压范围 |
| 14 | GND | - | 地线，连接到电源参考地 |
| 15 | PIO10(GPIO1 ) | 输入/输出 | GPIO 输入/输出端口 1 |
| 16 | PIO4 | - | 预留，直接悬空 |
| 17 | PIO5 | - | (PIO5 拉低，模块处于下载模式；PIO5 拉高，模块处于运行模式) |
| 18 | PIO16(AUX) | 输出 | AUX 引脚指示当前设备工作状态，当引脚为低电平时，指示设备繁忙，高电平指示设备空闲 |
| 19 | PIO11(GPIO2 ) | - | 预留，直接悬空 |
| 20 | NC | - | 预留，直接悬空 |
| 21 | PIO14(ADC1) | 输入 | ADC 检测端口 1 |
| 22 | PIO15(ADC2) | 输入 | ADC 检测端口 2 |
| 23 | NC | - | 预留，直接悬空 |
| 24 | NC | - | 预留，直接悬空 |
| 25 | SWCLK | - | 预留，直接悬空 |
| 26 | SWDIO | - | 预留 |
| 27 | PIO17(PWM3) | 输出 | PWM 输出端口 3 |
| 28 | PIO18(PWM2) | 输出 | PWM 输出端口 2 |
| 29 | PIO19(PWM1) | 输出 | PWM 输出端口 1 |
| 30 | PIO21(LINK) | 输出 | LINK 引脚指示模块当前网络状态，输出高电平表已加入网络 |
| 31 | PIO20(PWM0) | 输出 | PWM 输出端口 0 |
| 32 | NC | - | 预留，直接悬空 |
| 33 | NC | - | 预留，直接悬空 |
| 34 | NC | - | 预留，直接悬空 |
| 35 | NC | - | 预留，直接悬空 |
| 36 | GND | 输入/输出 | 地线，连接到电源参考地 |
| 37 | RESET | 输入 | 复位引脚 |
