接口信号：RS485/RS232
工作电压：DC 8～28V
发射功率：20dBm
通信距离：1.3km

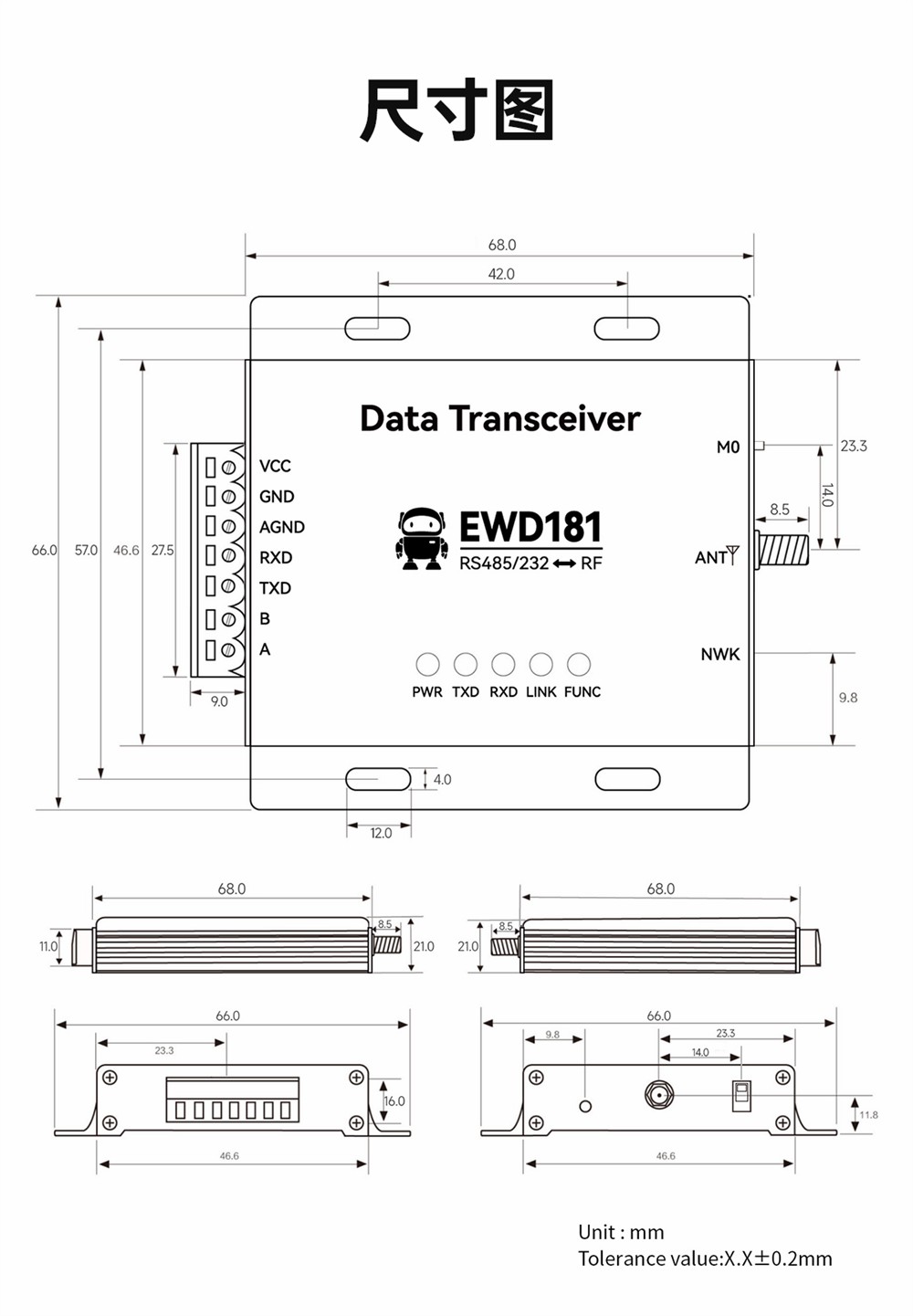

产品尺寸：66*68*21mm 产品重量：64g±5g

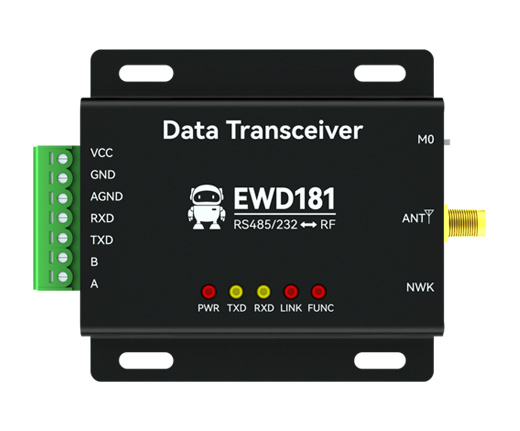

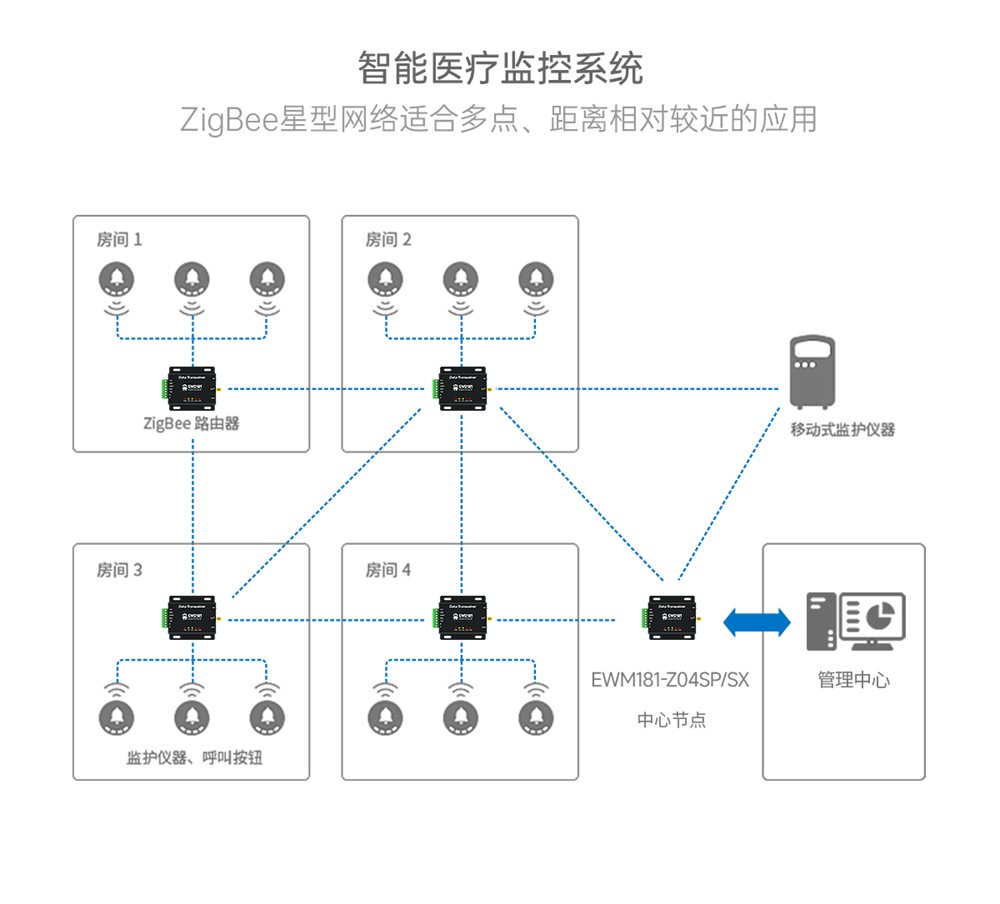

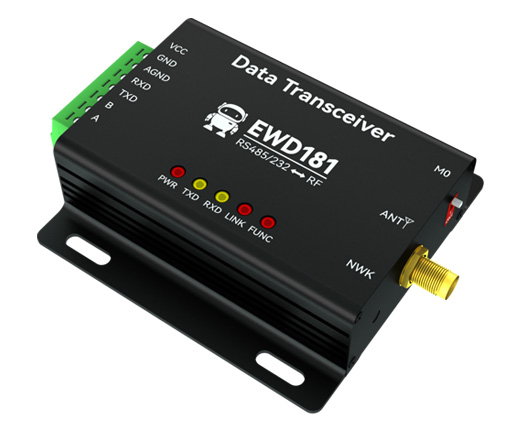

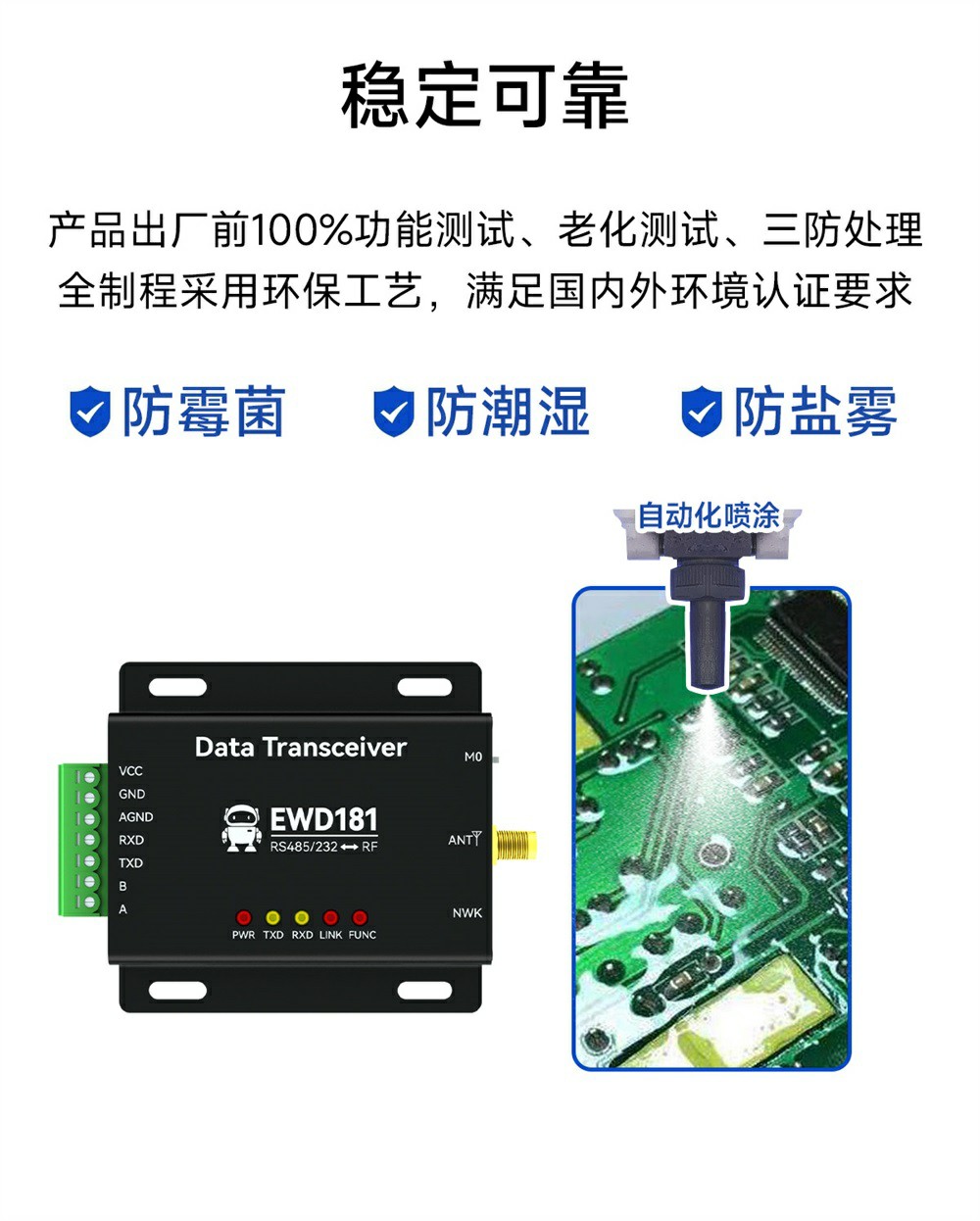

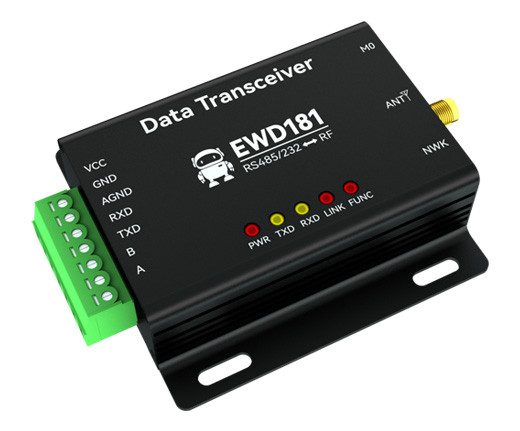

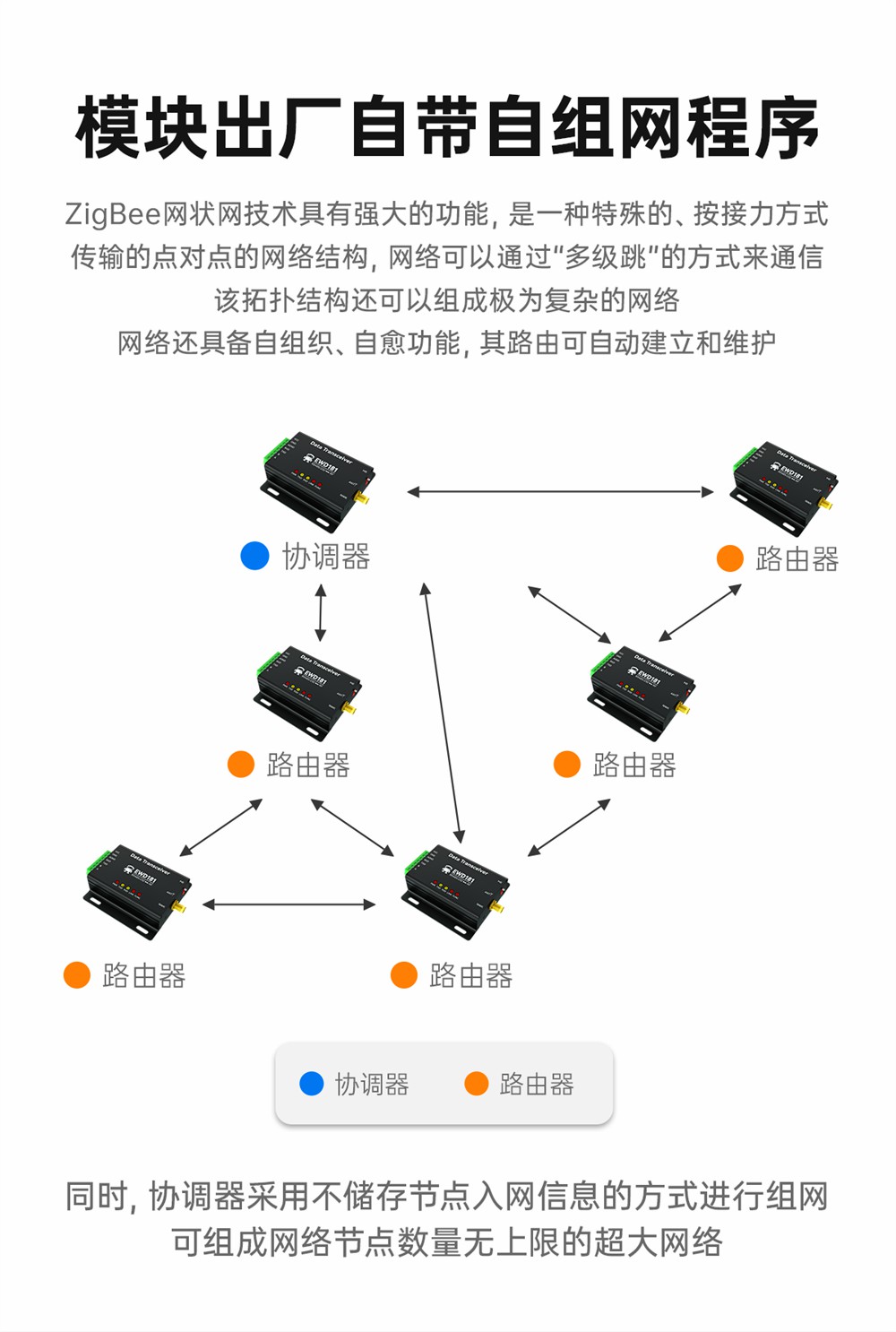

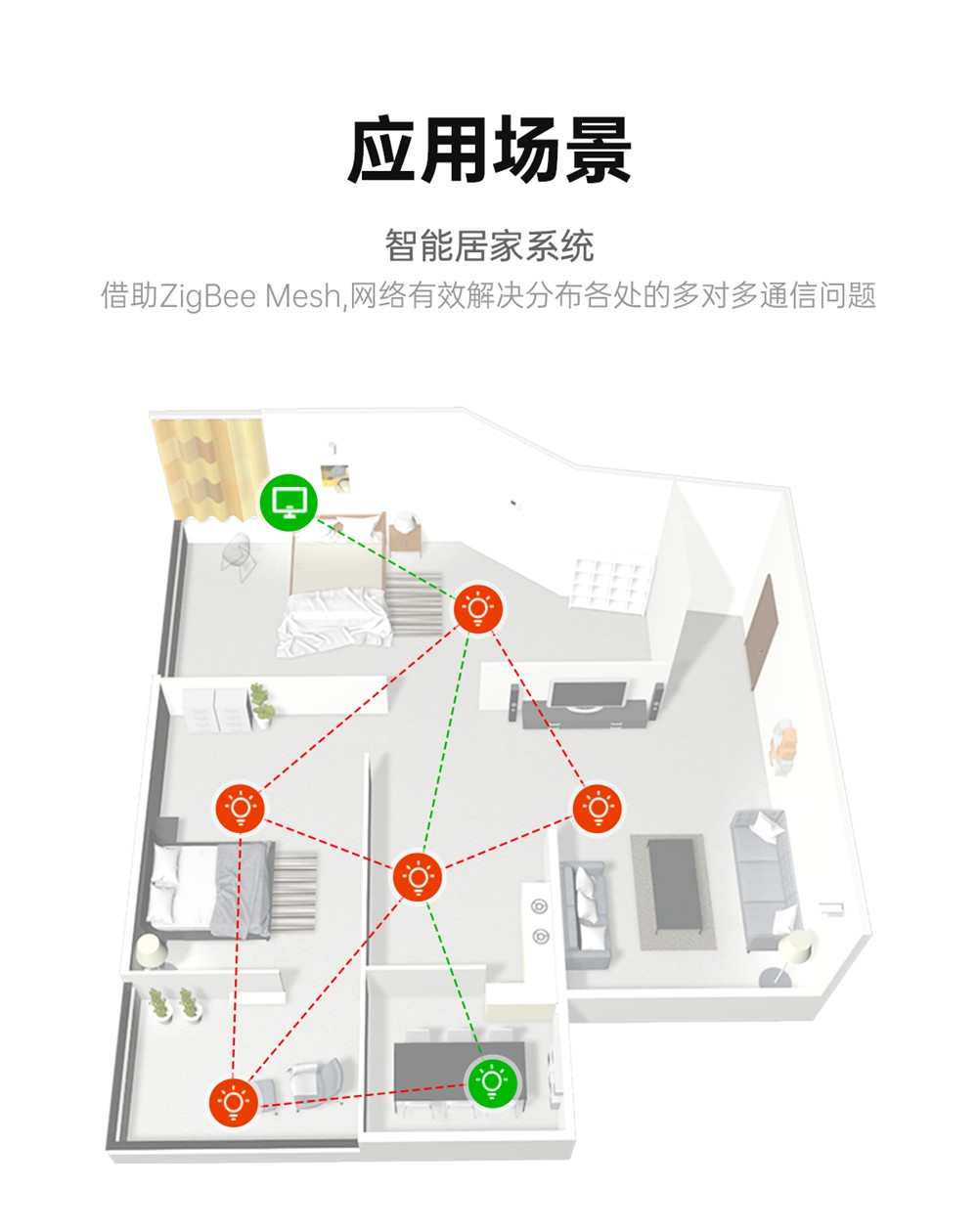

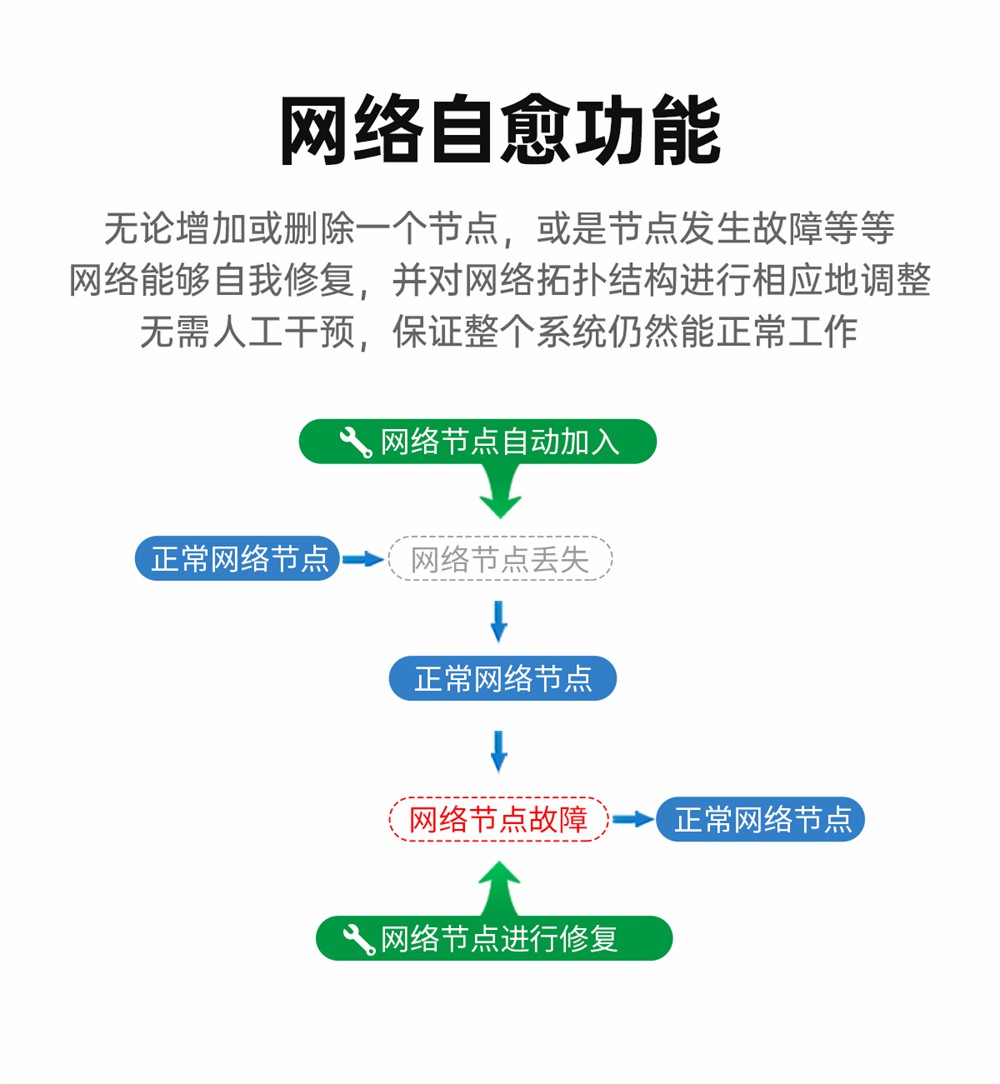

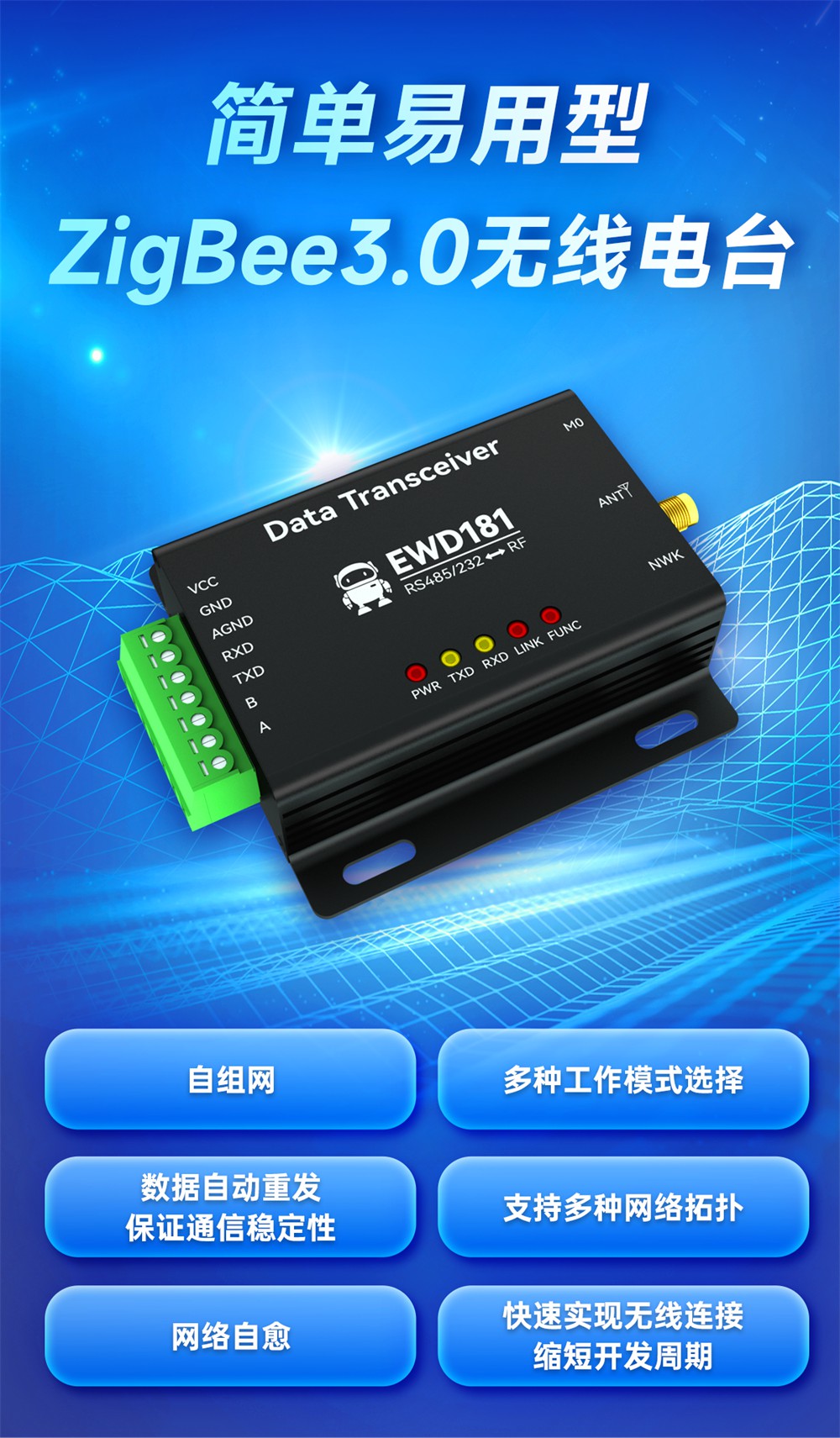

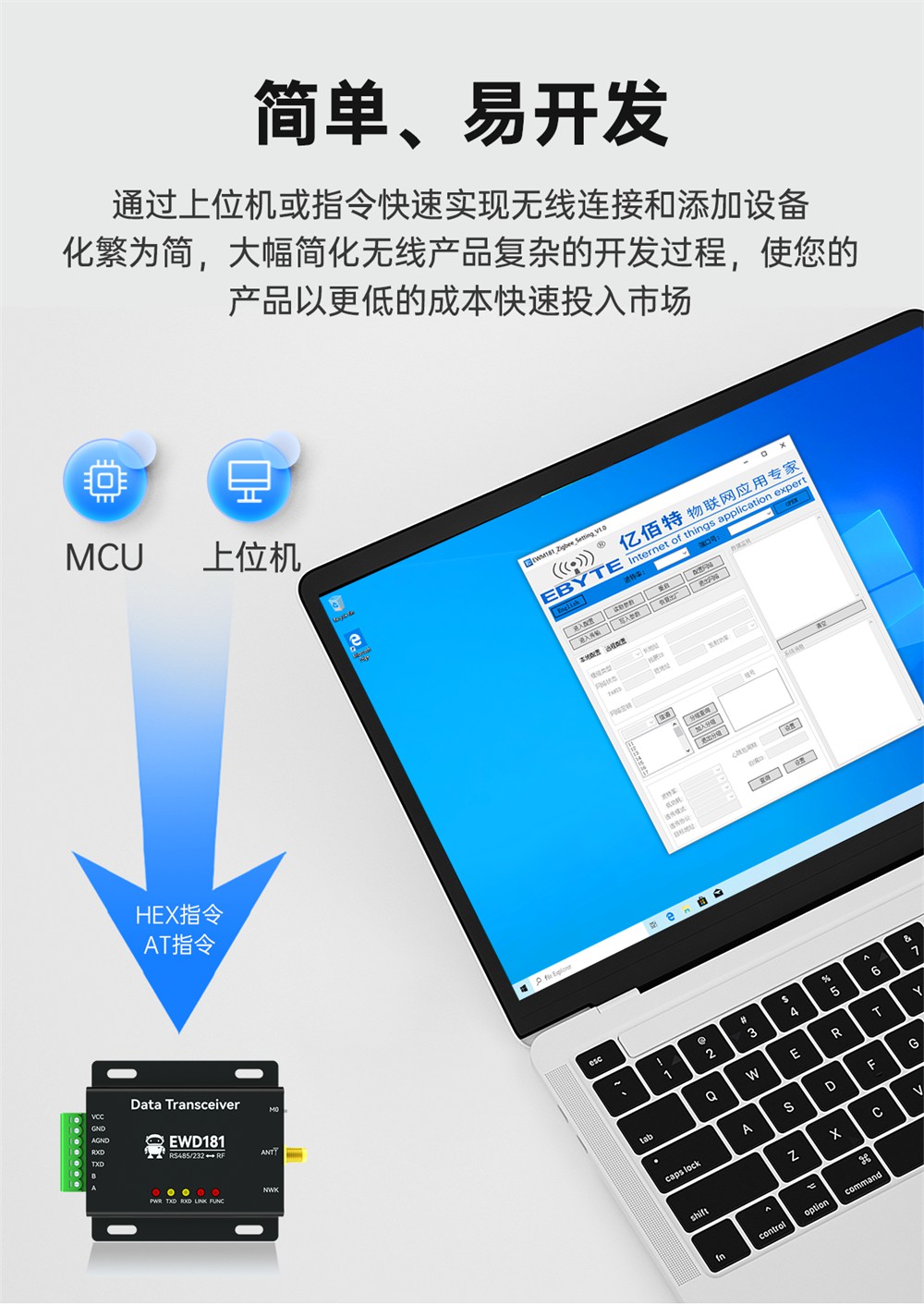

产品简介：EWD181-Z20(232/485)是一款以ZigBee3.0技术为基础的无线电台，具有透传，协议传输等多种功能。电台提供特殊条件下监控信号的实时、可靠的数据传输，具有成本低、安装维护方便、绕射能力强、组网结构灵活、覆盖范围远的特点，适合点多而分散、地理环境复杂等 场合，可与PLC，RTU，雨量计、液位计等数据终端相连接。产品喷涂三防漆，具有“防霉菌”“防潮湿”“防盐雾”等功能。
| 工作参数 | 单位 | 参数值 | 备注 |
| 工作频段 | GHz | 2.400 ~ 2.480 | 支持ISM 频段 |
| 发射功率 | dBm | 20 | - |
| 阻塞功率 | dBm | 0 ~ 10.0 | 近距离使用烧毁概率较小 |
| 匹配阻抗 | Ω | 50 | 等效阻抗 |
| 实测距离 | km | 1.3 | 晴朗空旷，天线增益5dBi，高度2.5米，空中速率250kBps。 |
| 电气参数 | 单位 | 参数值 | 备注 |
| 工作电压 | V | +8 ~ +28V DC | 建议采用12V或24V供电 |
| 发射电流 | mA | 138 @20dBm | 12V供电 |
| 接收电流 | mA | 22 | 组网状态 |
| 工作温度 | ℃ | -40 ~ +85 | 工业级 |
| 存储温度 | ℃ | -40 ~ +125 | - |
| 硬件参数 | 参数值 | 备注 | |
| 数据包长 | 透传 | 150 Bytes | - |
| 定点广播/组播 | 75 Bytes | - | |
| 定点单播 | 128 Bytes | - | |
| 支持协议 | ZigBee3.0 | - | |
| 通信接口 | RS485/RS232 | 3.81mm接线端子 | |
| 天线接口 | SMA-K | 外螺纹内孔 | |

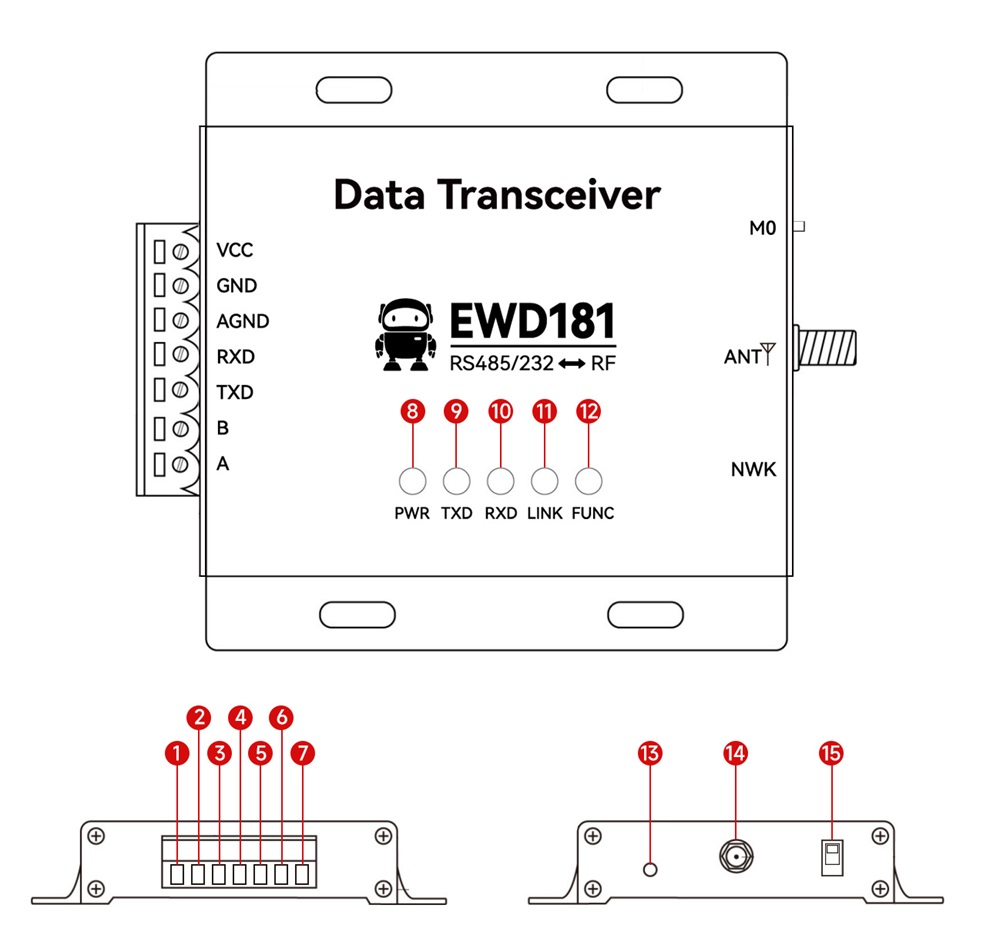

| 序号 | 名称 | 功能 | 说明 |
| 1 | VCC | 压线式电源接口，正极 | 直流 8~28V，推荐使用 12V 或 24V |
| 2 | GND | 压线式电源接口，负极 | 电源负极与与系统地、外壳相连接 |
| 3 | AGND | 公共地接口 | 可与外部设备接地端连接，也可不处理 |
| 4 | RXD | 串口端子 | 接收端口，外接其他设备发射端 |
| 5 | TXD | 串口端子 | 发射端口，外接其他设备接收端 |
| 6 | RS485-B | 串口端子 | 外接其他 RS485 设备的 B 端 |
| 7 | RS485-A | 串口端子 | 外接其他 RS485 设备的 A 端 |
| 8 | PWR-LED | 电源指示灯 | 红色，电源接通时常亮 |
| 9 | TXD-LED | 发送指示灯 | 黄色，发送数据时闪烁 |
| 10 | RXD-LED | 接收指示灯 | 黄色，接收数据时闪烁 |
| 12 | FUNCL-LED | - | 预留灯 |
| 11 | LINK-LED | 详情见指示灯说明处 | 详情见指示灯说明处 |
| 13 | NWK | 配网按键 | 一键配网或使用指令进行配网 |
| 14 | ANT(天线接口) | SMA-K 接口 | 外螺纹内孔，长8 mm，特征阻抗 50Ω |

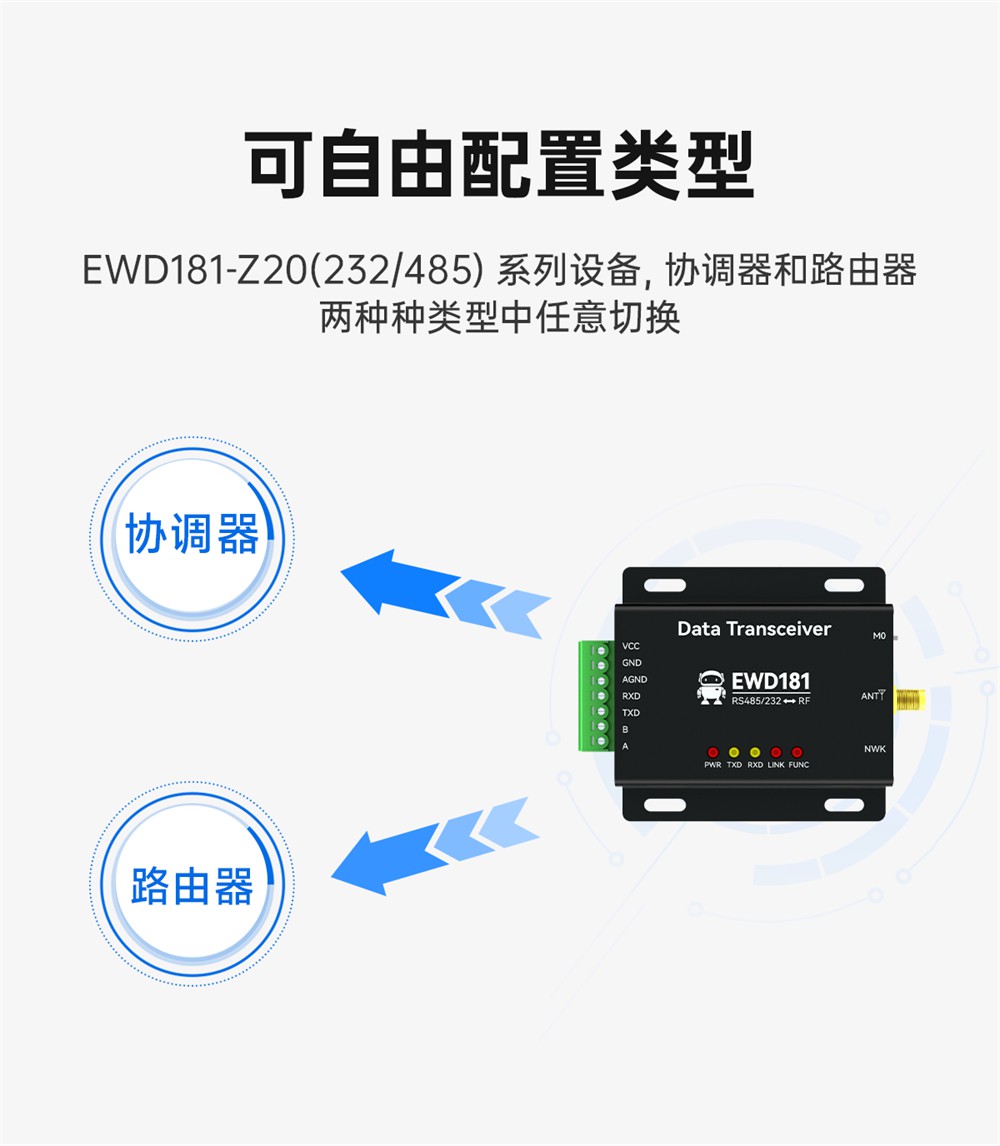

| 15 | M0 | 模式切换开关 | 上拨为路由器模式，往下拨为协调器模式 |
注：
1.用户需使用①中的VCC端子与GND端子供电，可以使用8~28V直流电源供电，推荐使用12V或24V直流电源。
2.若电台与多台设备相连接时出现通信不畅，而单台设备时无此现象，请尝试在485_A端子与485_B端子之间并联120Ω电阻。
| 序号 | 名称 | 电台状态 | 指示灯状态 | 备注 |
| 11 | LINK-LED（红色） | 未组网 | 熄灭 | - |
| 正在配网-协调器或路由器打开网络 | 1Hz闪烁 | - | ||
| 正在配网-未入网的路由器或终端加入网络 | 10Hz闪烁 | - | ||
| 路由器或终端网络加入成功 | 2Hz闪烁3秒后常亮 | - | ||
| 网络连接正常 | 常亮 | - | ||
| 网络建立/加入失败 | 熄灭 | - | ||
| 终端节点掉线 | 5Hz闪烁，每秒3次 | - |
