| 主要参数 | 性能 | 备注 | |
| 最小值 | 最大值 | ||
| 电源电压（V） | 0 | 3.8 | 超过 3.8V 永久烧毁模块 |
| 阻塞功率（dBm） | - | 10 | 近距离使用烧毁概率较小 |
| 工作温度（℃） | -40 | 85 | 工业级 |
| 工作湿度（%） | 10 | 90 | % |
| 储存温度（℃） | -40 | 125 | ℃ |
| 主要参数 | 性能 | 备注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 工作电压（V） | 1.9 | 3.3 | 3.8 | ≥3.3V 可保证输出功率，超过 3.8V 会使模块损毁 | |
| 通信电平（V） | - | 3.3 | - | 使用 5V TTL 有风险烧毁 | |
| 工作温度（℃） | -40 | - | 85 | 工业级设计 | |
| 工作频段（MHz） | 2400 | - | 2480 | 支持 ISM 频段 | |
| 功 耗 | 发射电流（mA） | - | 160 | - | 瞬时功耗 |
| 接收电流（mA） | - | 10 | - | - | |

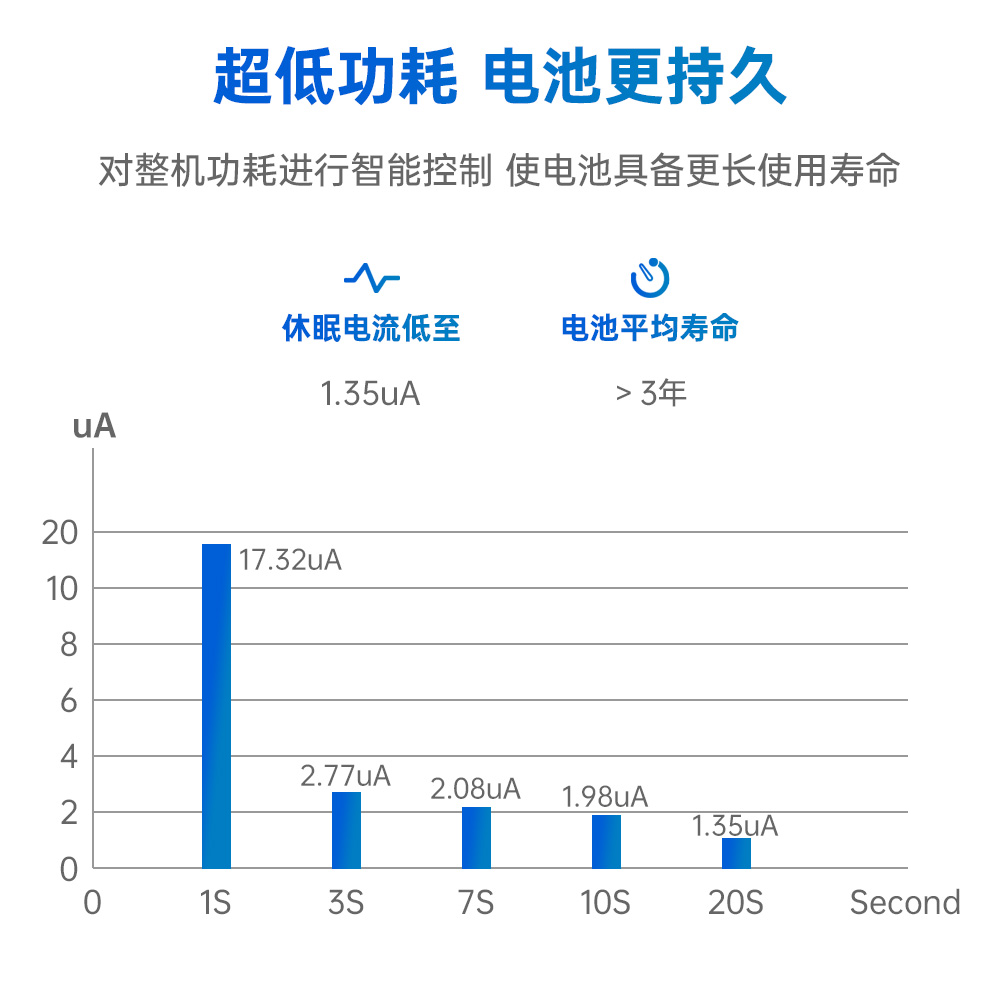

| 休眠电流（μA） | 1.8 | 1.98 | 2 | 供电 3.3V,10s 周期性唤醒休眠电流 | |
| 发射功率（dBm） | 19.5 | 20 | 20.5 | - | |
| 空中速率（bps） | - | 250kbps | - | - | |
| FIFO（byte） | - | 1024 | - | 超过 66 字节自动分包，单包大小不超过 1024 字节 | |
| 主要参数 | 描述 | 备注 |
| 通信距离 | 500m | 晴朗空旷环境，天线增益 2.5dBi，天线高度 2 米，空中速率 250kbps |
| 晶振频率 | 38.4MHz | - |
| 支持协议 | ZigBee 3.0 | - |
| 封装方式 | 贴片式 | - |
| 接口方式 | 1.25mm 邮票孔 | - |
| 外形尺寸 | 13.5*19.3*2.2mm | ±0.1mm |
| 天线接口 | IPEX/邮票孔 | 等效阻抗约 50Ω |
| 产品重量 | 1.1g | ±0.1g |
| 引脚序号 | 引脚定义 | 引脚方向 | 引脚用途 |
| 1 | GND | 电源地 | 电源地 |
| 2 | VCC | 输入 | 支持 1.9-3.8V 供电，≥3.3V 可保证输出功率 |
| 3 | PB1 | 输出 | 串口输出引脚，TXD |
| 4 | PB0 | 输入 | 串口接收引脚，RXD |
| 5 | PA1 | 输入/输出 | 通用 GPIO 口 |
| 6 | RESET | 输入 | 复位引脚，低电平有效 |
| 7 | PA0 | 输入/输出 | 通用 GPIO 口 |
| 8 | PD3 | 输入/输出 | 通用 GPIO 口 |
| 9 | PD4 | 输入 | 唤醒引脚，内部上拉，拉低电平唤醒休眠终端 |
| 10 | GND | 电源地 | 电源地 |
| 11 | PD2 | 输入/输出 | 通用 GPIO 口 |
| 12 | GND | 电源地 | 电源地 |
| 13 | PA6 | 输入/输出 | 通用 GPIO 口 |
| 14 | PA5 | 输入/输出 | 通用 GPIO 口 |
| 15 | PA4 | 输入/输出 | 通用 GPIO 口 |
| 16 | PA3 | 输入/输出 | 通用 GPIO 口 |
| 17 | NC | NC | - |
| 18 | NC | NC | - |
| 19 | NC | NC | - |
| 20 | NC | NC | - |
| 21 | GND | 电源地 | 电源地 |
| 22 | NC | NC | - |
| 23 | PC0 | 输入/输出 | 通用 GPIO 口 |
| 24 | PC1 | 输入/输出 | 通用 GPIO 口 |
| 25 | PA2 | 输出 | 设备状态指示引脚,高电平指模块处于唤醒状态，低电平为休眠状态。 |
| 26 | PC3 | 输出 | 入网指示引脚，输出高电平指模块未入网；以 2Hz 频率输出高电平指模块已入网（路由器）；以 1Hz 频率输出高电平指模块已入网（协调器）；输出低电平指模块处于休眠状态。 |
| 27 | PC2 | 输入/输出 | 通用 GPIO 口 |
| 28 | NC | NC | - |
| 29 | NC | NC | - |
| 30 | PC4 | 输入/输出 | 通用 GPIO 口 |
| 31 | PC5 | 输入/输出 | 通用 GPIO 口 |
| 32 | GND | 电源地 | 电源地 |
| 33 | RF | - | 天线接口 |
| 34 | GND | 电源地 | 电源地 |
