E180-ZG120B EFR32芯片ZigBee模组

芯片方案:EFR32

工作频率:2405~2480MHz

发射功率:18~20dBm

通信距离:1.3km

产品尺寸:11.5*18mm

产品重量:0.9±0.1g

产品简介:E180-ZG120B是成都亿佰特基于 Silicon Labs EFR32MG1B 系列无线SOC设计生产的一款小体积 、低功耗、高可靠性、工作在 2.4GHz 频段的 ZIGBEE 模块,芯片自带高性能 32-bitARM Cortex -M4 内核,内部集成功率放大器,发射功率最高可达到 20dBm。

E18系列zigbee技术协议无线自组网模块

E72-zigbee自组网模块

多功能zigbee无线模块
zigbee3.0模块对比
zigbee模块自组网
1000
E180-ZG120B_03总览-1000_02
总览-1000_04
E180-ZG120B_06
zigbee模块配置
E180-ZG120B_08
zigbee物联网应用方案
硬件部分1000
20191029145761474

射频参数参数值
备注
工作频段
2405~2480MHz

支持ISM频段

发射功率18~20 dBm

-

空中速率250kbps

-

实测距离1300米

两点之间(zigbee 网络支持路由多跳功能,可通过增加路由器达到延长传输距离的目的)。


硬件参数参数值
备注
尺寸大小
11.5*18 mm

-

天线形式邮票孔/IPEX

等效阻抗约 50Ω

通信接口1.27mm

邮票孔

封装方式贴片

-

IC 全称EFR32MG1B232F256GM32

-

晶振频率38.4MHz

-

FLASH256KB

-

RAM32KB

-

内核Cortex-M4

-


电气参数最小值典型值最大值单位条件
工作电压
23.33.8V≥3.3V 可保证输出功率
通信电平-3.3-V使用5V TTL 有风险烧毁
发射电流-
135-mA瞬时功耗
接收电流-10-mA
-

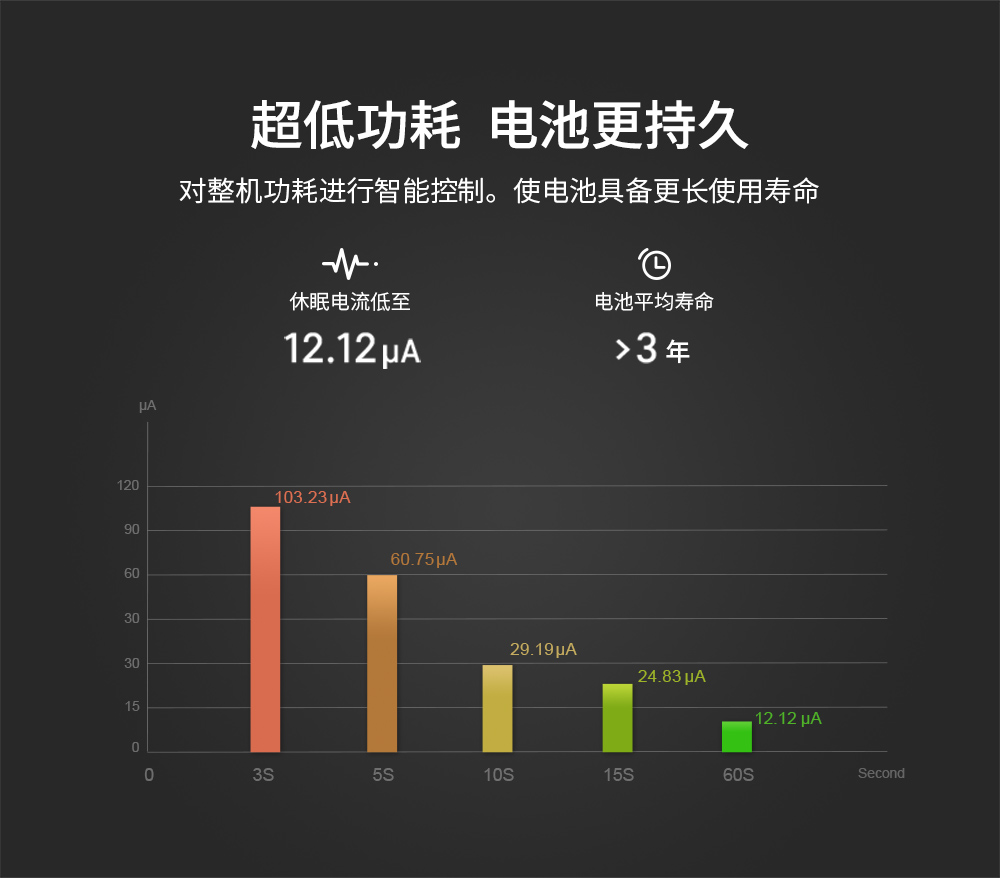

休眠电流1.72.53.2μA周期性唤醒休眠电流
工作温度
-40-
+85工业级设计





E180-ZG120B_Size

序号
引脚引脚方向备注
1ANT
输入/输出

天线外接邮票孔

2GND
-

地线,连接到电源参考地

3PD13
输入

NET 键引脚,该引脚持续拉低 20ms~200ms, 可进行网络控制,详情查看4.4.2 节

4PD14
输入

未使用 GPIO 输入/输出端口

5PA0(TX)
输出

串口发送端口 TX

6PA1(RX)
输入

串口接收端口 RX

7NC
-

-

8NC
-

-

9PD15
输入

预留接口

10PB11
输入

UART_BAUD_RESET 引脚用于设备波特率复位,上电默认高电平,任何模式下,该引脚拉低 5000ms 以上模块串口参数将恢复默认的 115200bps

11PB12
输出

未使用 GPIO 输入/输出端口

12PB13(PWM2)
输入/输出

PWM 输出端口 2(对应 ZCL 应用端口 4)

13VCC
输入

模块电源

14GND
输入

电源参考地

15NC
-

-

16NC
-

-

17NC
-

-

18PC10
-

预留接口

19PF2
-

预留接口

20NC
-

-

21PC11
-

预留接口

22NC
-

-

23NC
-

-

24NC
-

-

25SWCLK
输入/输出

DBG_SWCLKTCK

26SWDIO
输入/输出

DBG_SWDIOTMS

27PB14(PWM0)
输出

PWM 输出端口 0(对应 ZCL 应用端口 2)

28PB15(PWM1)
输出

PWM 输出端口 1(对应 ZCL 应用端口 3)

29NC
-

-

30PF3
输出

LINK 引脚指示模块当前网络状态,详情查看 4.4.3 节

31NC
-

-

32NC
-

-

33NC
-

-

34NC
-

-

35NC
-

-

36GND
输入

地线,连接到电源参考地

37nRESET
输入

复位引脚,正常工作时悬空,拉低复位生效
