| 主要参数 | 性能 | 备注 | |
| 最小值 | 最大值 | ||
| 电源电压（V） | 0 | 3.6 | 超过3.6V永久烧毁模块 |
| 阻塞功率（dBm） | - | 10 | 近距离使用烧毁概率较小 |
| 工作温度（℃） | -40 | 85 | 工业级 |
| 主要参数 | 性能 | 备注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 工作电压（V） | 2 | 3.3 | 3.6 | ≥3.3V可保证输出功率 | |
| 通信电平（V） | 3.3 | 使用5V TTL有风险烧毁 | |||
| 工作温度（℃） | -40 | - | 85 | 工业级设计 | |
| 工作频段（GHz） | 2.4 | - | 2.48 | 支持ISM频段 | |
| 功耗 | 发射电流（mA） | 28 | 瞬时功耗 | ||
| 接收电流（mA） | 10 | ||||

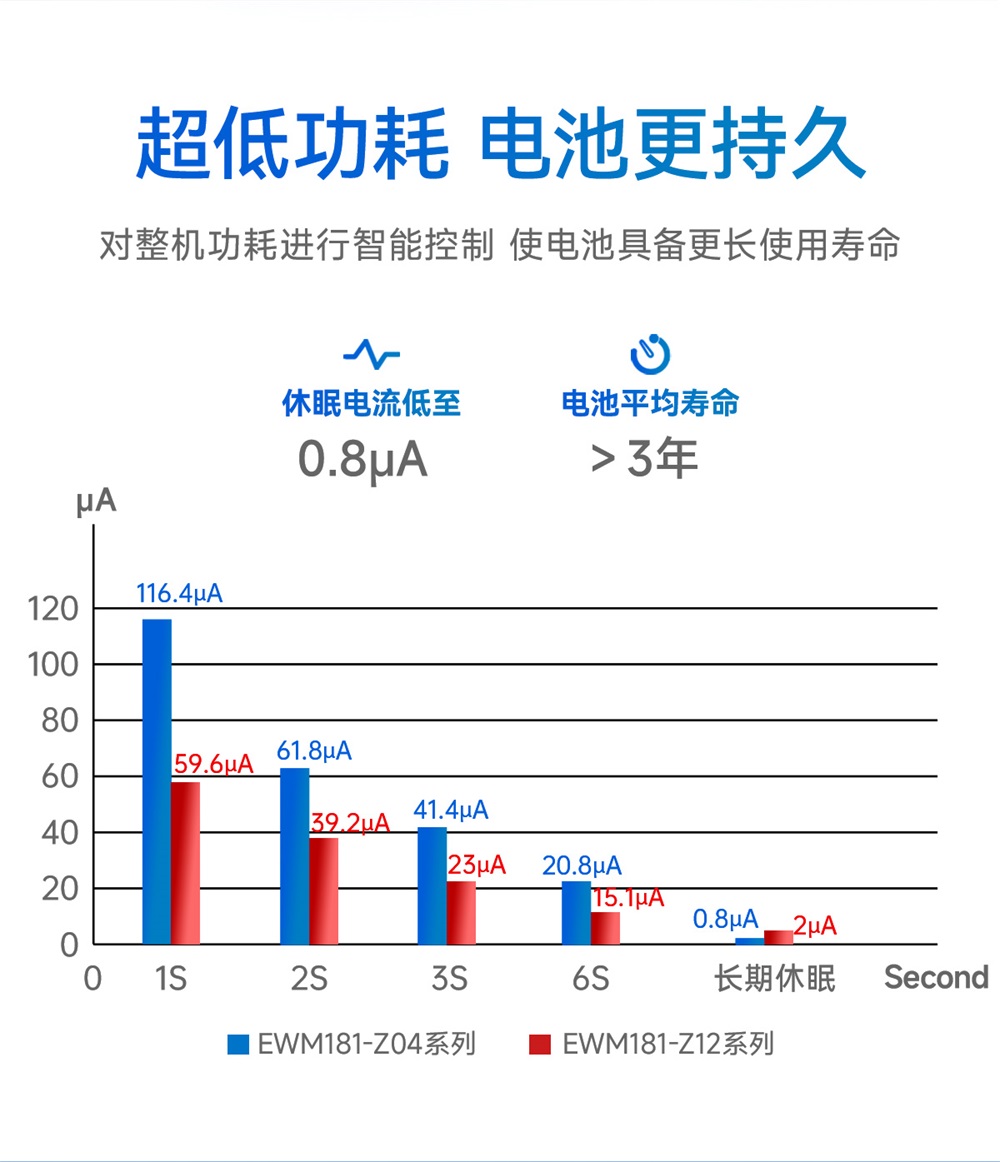

| 休眠电流（μA） | 2 | 长期休眠 | |||
| 最大发射功率（dBm） | -3 | 12 | 12 | ||
| 主要参数 | 描述 | 备注 | |
| EWM181-Z12SP通信距离 | 300m | 晴朗空旷，板载PCB天线，高度2米，空中速率250kbps | |
| EWM181-Z12SX通信距离 | 600m | 晴朗空旷，天线增益3.0dBi，高度2米，空中速率250kbps | |
| 协议 | ZigBee | ||
| 通信接口 | UART | TTL电平 | |
| 封装方式 | 贴片式 | ||
| 数据包长 | 透传 | 150 Bytes | |
| 定点广播/组播 | 75 Bytes | ||
| 定点单播 | 128 Bytes | ||
| 接口方式 | 邮票孔 | 1.27mm间距 | |
| 外形尺寸 | 14*20mm | ±0.2mm | |

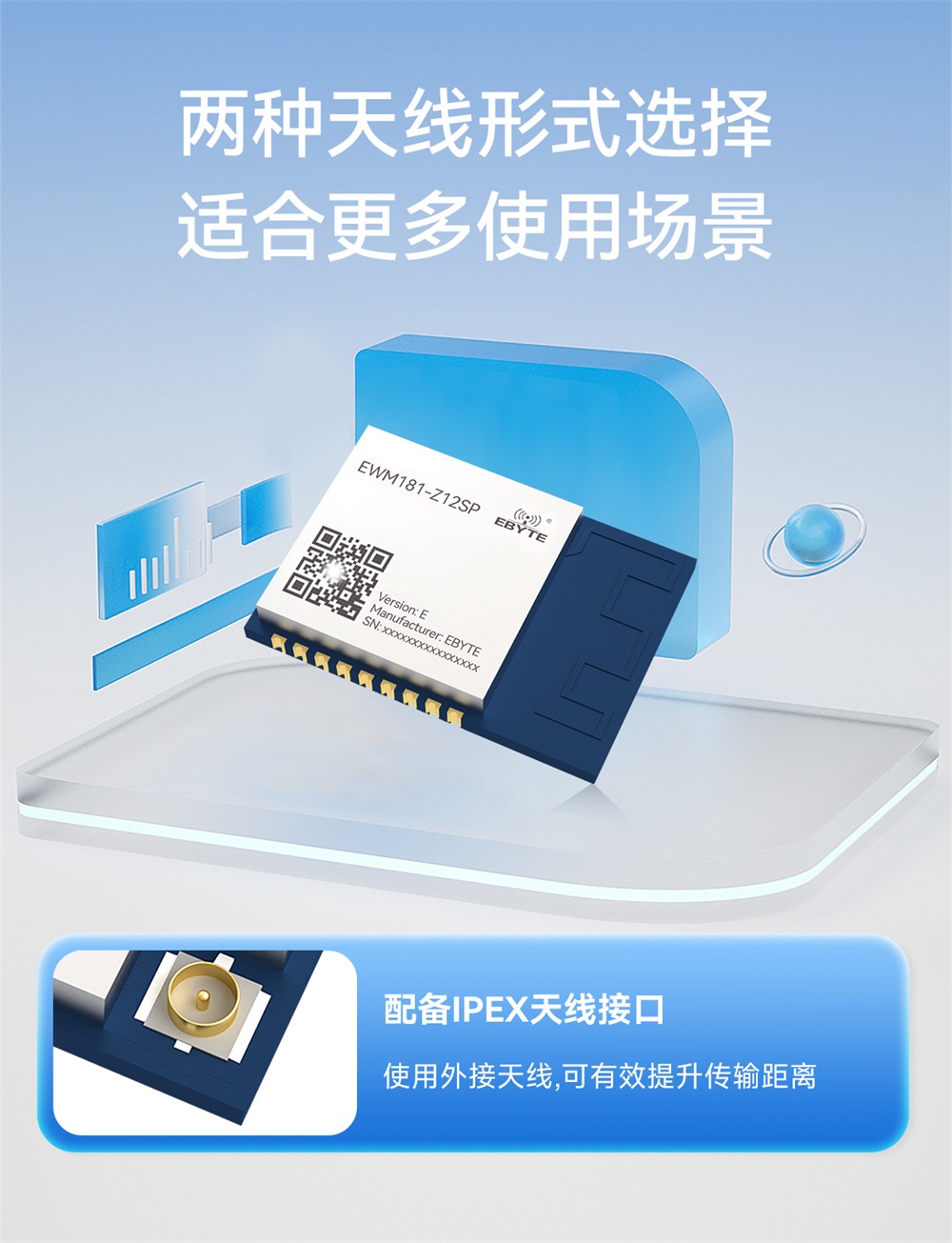

| EWM181-Z12SP天线接口 | PCB | 等效阻抗约50Ω | |
| EWM181-Z12SX天线接口 | IPEX | 等效阻抗约50Ω | |
| EWM181-Z12SP产品重量 | 1.0g | ±0.1g | |
| EWM181-Z12SX产品重量 | 1.3g | ±0.1g | |
| 引脚序号 | 引脚名称 | 引脚方向 | 引脚用途 |
| 1 | GND | 输入/输出 | 地线，连接到电源参考地 |
| 2 | WKP | 输入 | 模组休眠唤醒引脚,低电平唤醒，默认上拉 |
| 3 | NWK_KEY | 输入 | 一键组网引脚，10ms~1000ms低电平配网，5s低电平重置网络，默认上拉 |
| 4 | PD4 | 输入/输出 | 预留，用户无需关注 |
| 5 | PA7 | 输入/输出 | 预留，用户无需关注 |
| 6 | PD2 | 输入/输出 | 预留，用户无需关注 |
| 7 | PD7 | 输入/输出 | 预留，用户无需关注 |
| 8 | PB7 | 输入/输出 | 预留，用户无需关注 |
| 9 | PB6 | 输入/输出 | 预留，用户无需关注 |
| 10 | GND | 输入/输出 | 地线，连接到电源参考地 |
| 11 | VCC | 输入 | 供电电源，2.0~3.6V直流供电 |
| 12 | TXD | 输出 | 串口数据输出 |
| 13 | RXD | 输入 | 串口数据输入 |
| 14 | PC1 | 输入/输出 | 预留，用户无需关注 |
| 15 | PC4 | 输入/输出 | 预留，用户无需关注 |
| 16 | LINK | 输出 | 网络状态指示灯，高电平网络有效，默认低电平 |
| 17 | PC0 | 输入/输出 | 预留，用户无需关注 |
| 18 | RST | 输入 | 复位引脚 |
